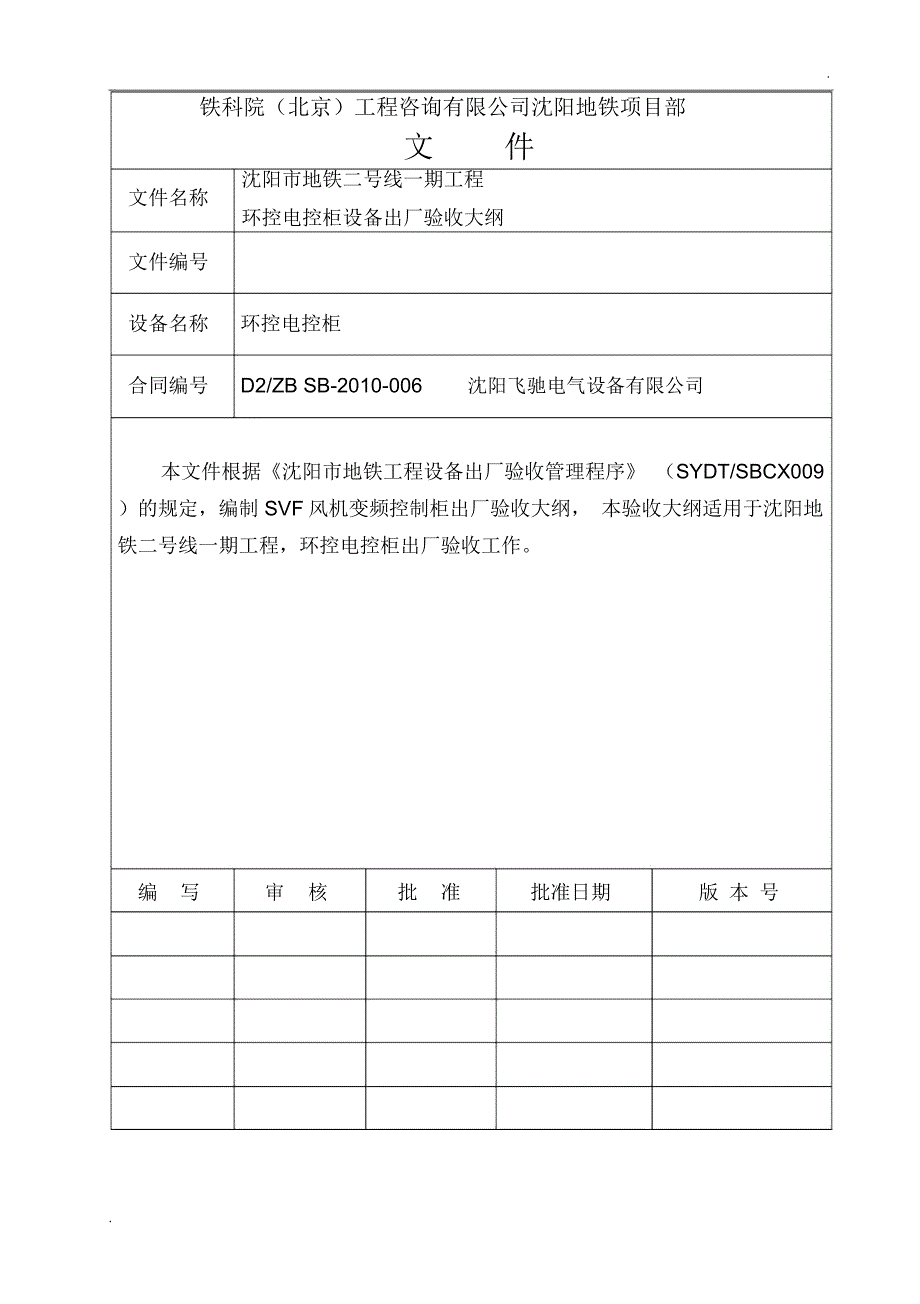

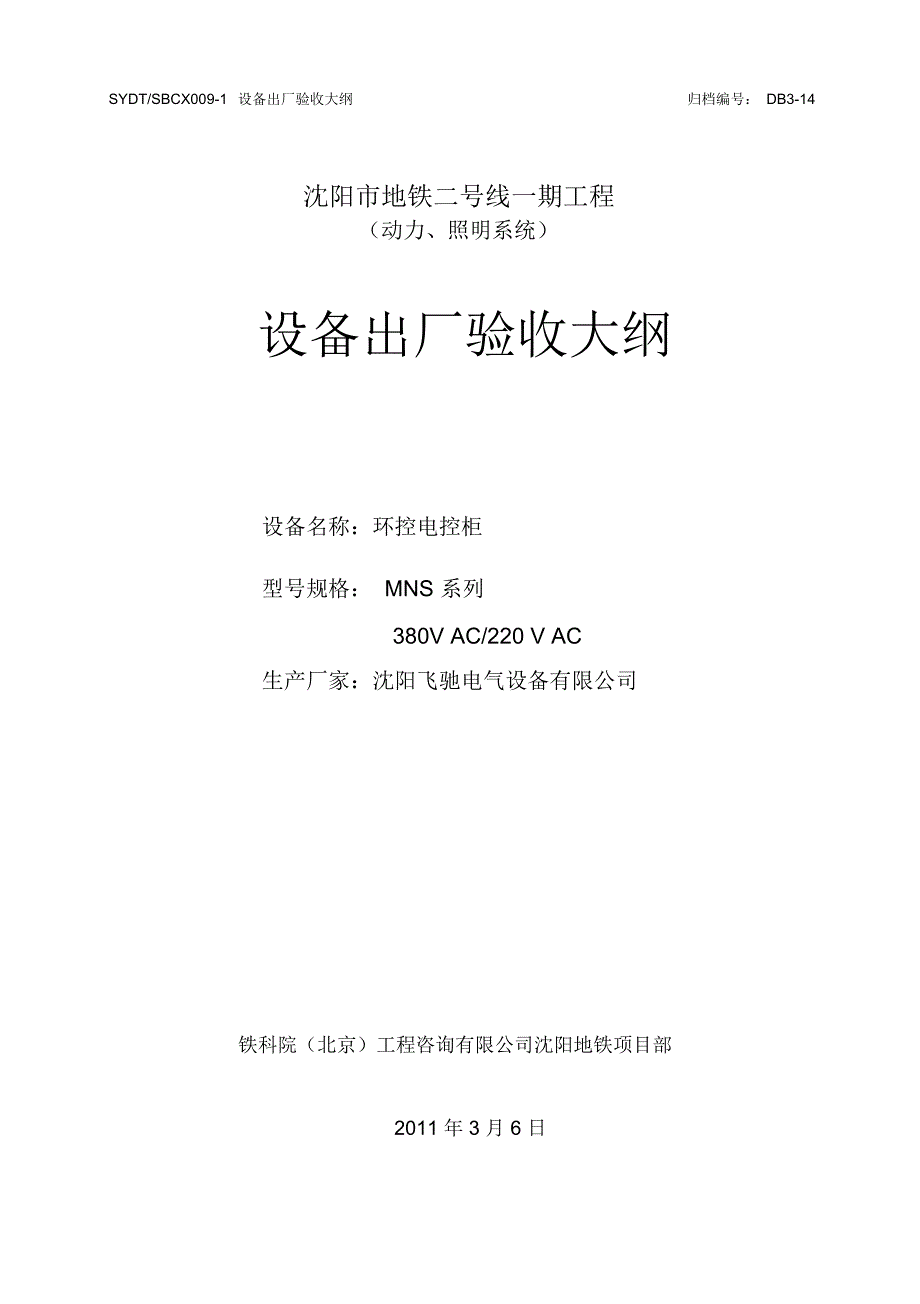

1、SYDT/SBCX009-1设备出厂验收大纲归档编号： DB3-14沈阳市地铁二号线一期工程（动力、照明系统）设备出厂验收大纲设备名称：环控电控柜型号规格： MNS 系列380V AC/220 V AC生产厂家：沈阳飞驰电气设备有限公司铁科院（北京）工程咨询有限公司沈阳地铁项目部2011 年 3 月 6 日.铁科院（北京）工程咨询有限公司沈阳地铁项目部文件沈阳市地铁二号线一期工程文件名称环控电控柜设备出厂验收大纲文件编号设备名称环控电控柜合同编号D2/ZB SB-2010-006沈阳飞驰电气设备有限公司本文件根据沈阳市地铁工程设备出厂验收管理程序 （SYDT/SBCX009）的规定，编制 SV

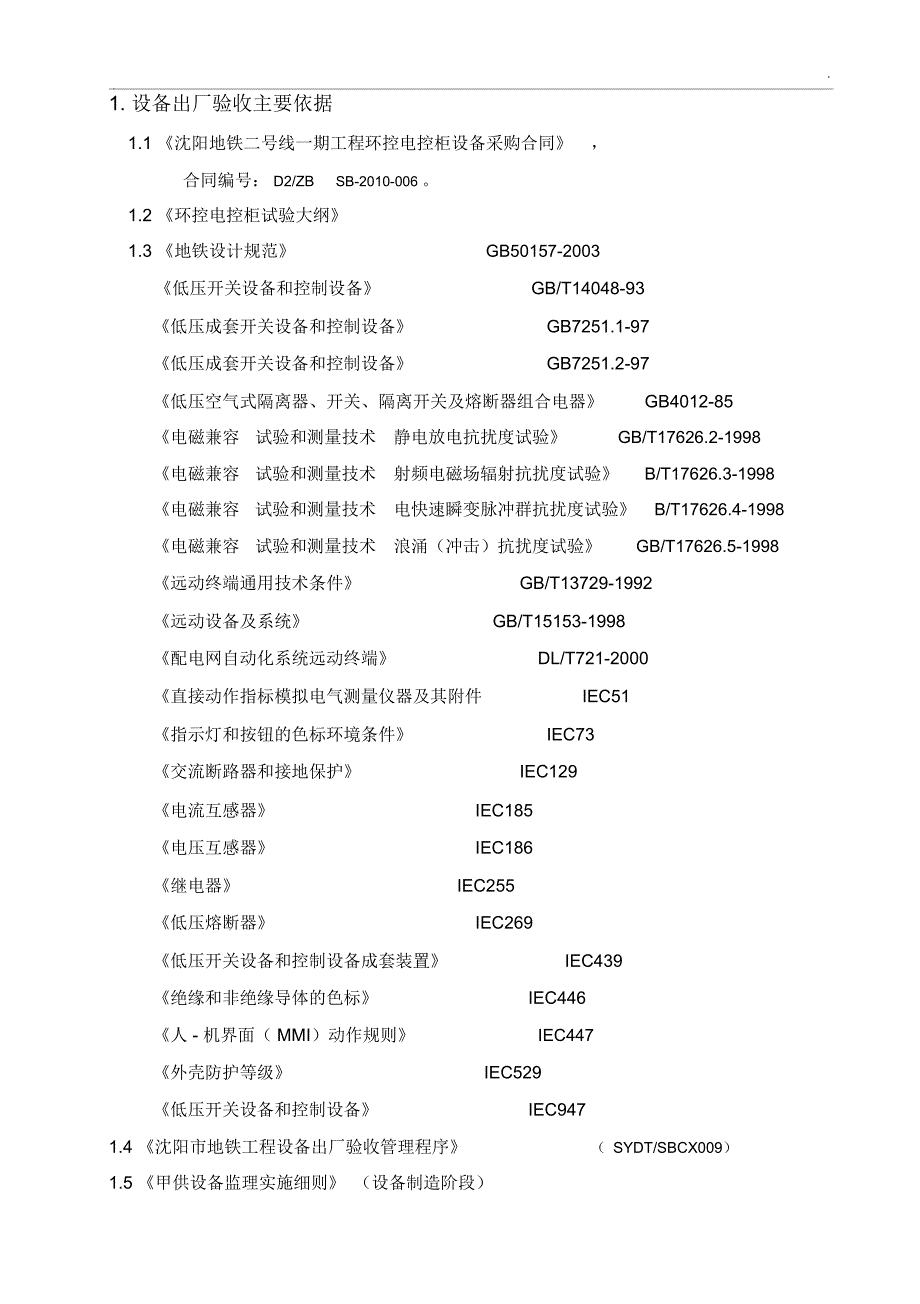

2、F风机变频控制柜出厂验收大纲， 本验收大纲适用于沈阳地铁二号线一期工程，环控电控柜出厂验收工作。编写审核批准批准日期版 本 号.1. 设备出厂验收主要依据1.1 沈阳地铁二号线一期工程环控电控柜设备采购合同，合同编号： D2/ZBSB-2010-006 。1.2 环控电控柜试验大纲1.3 地铁设计规范GB50157-2003低压开关设备和控制设备GB/T14048-93低压成套开关设备和控制设备GB7251.1-97低压成套开关设备和控制设备GB7251.2-97低压空气式隔离器、开关、隔离开关及熔断器组合电器GB4012-85电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.2-1

3、998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验B/T17626.3-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验B/T17626.4-1998电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.5-1998远动终端通用技术条件GB/T13729-1992远动设备及系统GB/T15153-1998配电网自动化系统远动终端DL/T721-2000直接动作指标模拟电气测量仪器及其附件IEC51指示灯和按钮的色标环境条件IEC73交流断路器和接地保护IEC129电流互感器IEC185电压互感器IEC186继电器IEC255低压熔断器IEC269低压开关设备和控制设备成套装

4、置IEC439绝缘和非绝缘导体的色标IEC446人 - 机界面（ MMI）动作规则IEC447外壳防护等级IEC529低压开关设备和控制设备IEC9471.4 沈阳市地铁工程设备出厂验收管理程序（ SYDT/SBCX009）1.5 甲供设备监理实施细则 （设备制造阶段）.2. 出厂验收工作程序及方式按照设备出厂验收管理程序 (SYDT/SBCX009)的要求，设备承包商向监理提交设备出厂验收申请单及申请单内要求的附件，一式 3 份，报监理、业主审查。验收方式有文件审查和现场测试，文件验收对出厂设备文件进行审查。现场测试对出厂设备进行测试、包括接口测试，当测试有不合格项目时，要求设备厂家在正式投

5、产前整改完成。审查和验收时间安排如下，见表 1：表 1序号审查项目及内容审查时间审查地点备注1设备出厂验收申请及相关附件审查4 天监理部2设备出厂资料、质量体系文件审查0.5 天3 设备外观及安装工艺验收设备生产厂家4 设备通电测试、接口测试检查验收0.5 天5 监理、业主代表做设备验收总结6设备出厂验收报告3 天监理部3. 出厂验收项目及内容3.1 资料审查验收，见表2：序号验收项目环控电控柜自检测试记录、原始数据，环控电1 控柜生产过程的质量控制文件，设计联络会、样机验收等落实情况。表 2验收方法验收结果备注对自检测试结果、 步骤、原始数据进行审查；核查设备生产质量检验文件；审查关键质量问

6、题解决过程记录；重要工艺文件；样机验收落实结果。2设备出厂合格证书审查环控电控柜出厂合格证书、主要外购件合格证书是否（包括主要外购件）真实有效。外购件检验记录。.3 随机原理图、屏面布置审查随机系统原理图、屏面布图、端子排图、接线图置图、原理接线图、端子排图。4审查能够指导用户使用该产产品使用说明书品使用、注意事项方面的内容。5主要外购件使用说明书审查能够指导用户使用及注意事项方面的内容。6进口元器件的签认对进口元器件的原产地证明文件进行审查，并进行签认。7依据 SYDT/SBCX003承包商质质量保证体系运转情况量体系审查程序，审查设备厂家质量管理体系文件。3.2 外观检查验收，见表 3：表

7、 3序号验收项目验收方法及检测工具验收结果备注1设备安装地点按设备供货合同与供货设备（按照车站区分）清单核对。2设备名称与设备清单一一核对。3设备型号、规格、数量按照设计要求、合同约定进行设备型号、数量的确认。4额定参数按照设计要求确认。5柜体外型尺寸、安装尺现场用钢卷尺实际测量，寸、柜体密封情况检查。观察柜体密封措施。6柜体颜色、进、出线开用规定的色卡现场比对。孔尺寸及位置。7功能铭牌确认是否安装，内容是否正确，安装位置预留情况。8设备铭牌确认是否安装，内容是否正确。安装位置要统一。9CCC标识规定的元器件应有 CCC标识。环控电控柜应有 CCC标识。.3.3 安装工艺检查验收，见表4：表

8、4序号123456789验收项目验收方法及检测工具验收结果备注导线排布要横平竖直，导线直径、配线工艺颜色符合要求，接线端正确。目测。元气件布置与设计图相符， 安装牢元器件布置固，位置合理。目测和测量。检查仪表安装位置是否合理， 安装仪表安装方式是否牢固，符合设计规范的要求检查端子排安装位置， 排列顺序是端子排布置否符合设计及规范要求。操作机构及互换检查操作机构操作是否灵活， 是否性检查符合互换性要求。实际操作。检查开门方向、 开门角度是否满足开门角度要求。实际操作。门锁质量检查门锁安装质量，开关灵活。按照 TN-S 接零系统要求做好接地接地标识标识。目测。按照设计及规范要求确定指示灯指示灯按钮

9、颜色按钮颜色。目测。10接地螺丝接地螺丝的选用、 紧固性是否符合接地要求。接地标识要明显，目测。3.4 通电检查验收，见表5：表 5序号验收项目验收方法及检测工具验收结果备注1仪表指示仪表指示数据正确，指示误差满足要求，归零位置正确。目测。2指示灯显示指示灯显示亮度满足要求，显示颜色应符合规范要求。目测。.3开关、按钮操作开关、按钮操作，检查系统运行状态，原理正确满足运行要求。4功能试验按照系统原理要求，进行功能、逻辑试验。测试仪器、仪表。5外部控制及信号通信信号传输正确，通信规约符合协议要求，信号操作逻辑正确。7用模拟负载进行运行试验， 开关、模拟运行试验按钮操作，设备运行正常。设备原理、逻

10、辑、功能满足技术要求。8与 BAS接口测试环控电控柜接受 BAS模拟信号的控制，开关动作指示灯指示正确。9测试数据对测试数据进行整理审查。10主要试验设备对主要试验设备进行审查，并做好记录。记录试验设备厂家。4. 设备出厂验收结论设备出厂检验验收小组根据文件审查和现场检测的结果进行签认，（见设备检验结果表 2、表 3、表 4、表 5）经过设备出厂验收总结会后形成会议纪要，并做出设备出厂验收的结论，验收小组成员签认环控电控柜文件审查记录表和环控电控柜设备出厂测试记录表以及相关的检验记录。监理单位负责编制设备验收报告，报总监理工程师审批，由专业监理工程师和业主代表签发设备出厂检验表 。附件： 1.

11、 环控电控柜文件审查记录表表62. 环控电控柜设备出厂测试记录表表 73. 环控电控柜设备出厂测试记录表表 84. 设备出厂检验表.环控电控柜文件审查记录表表 6设备名称环控电控柜型号规格MNS系列出厂编号测试地点沈阳飞驰电气设备有限公司测试时间序号文件名称文件检验标准检验结果检验结论备注1设备出厂试验自检报告符 合 GB7251.1-2005/IEC60439-1:1999 要求。设备出厂检验自检结果设备出厂合格证书，2自检记录。3随机原理图、屏面布置图符合设计标准规范要求。4产品使用说明书与设备型号规格相符合。5主要外购件使用说明书与设备型号规格相符合。6进口元器件的证明文件进口元件原产地

12、证明。7二次控制板有关资料满足合同文件的技术要求8 质量保证体系运转文件 ISO 9001 系列认证合格证书。审查结论：监理工程师：年月日建设单位代表：年月日监理单位代表：年月日检查见证代表确认签字设计单位代表：年月日生产厂家代表：年月日.环控电控柜设备出厂测试记录表表 7设备名称环控电控柜型号规格MNS系列出厂编号测试地点沈阳飞驰电气设备有限公司测试时间序号测试项目检验方法判断标准测试结果检验结论备注1外观检查目 测设计要求，安装工艺检查规范要求。2仪表指示目 测设计要求，指示灯指示规范要求。3开关、按钮操作实际操作设计规范要求。4功能检验测试逐项测试合同技术文件和设计图纸要求。开关动作正确

13、5BAS接口测试控制正确指 示 灯 指 示 正确。6模拟运行试验负载测试正常启停，运行稳定，逻辑正确。7主要试验设备目 测试验仪器检定合格证书，见明细。8测试数据整理验证符合设备技术参数要求。注：各项测试项目具体的判断技术指标依据合同和相关标准的规定。测试结论：监理工程师：年月日建设单位代表：年月日监理单位代表：年月日测试见证代表确认签字设计单位代表：年月日生产厂家代表：年月日.环控电控柜设备出厂测试记录表表 8设备名称环控电控柜型号规格MNS系列出厂编号试验地点沈阳飞驰电气设备有限公司测试日期序号试验内容检验结果检验结论备注1 爬电距离（ 380V）大于 12mm2 电气间隙 (380V)
