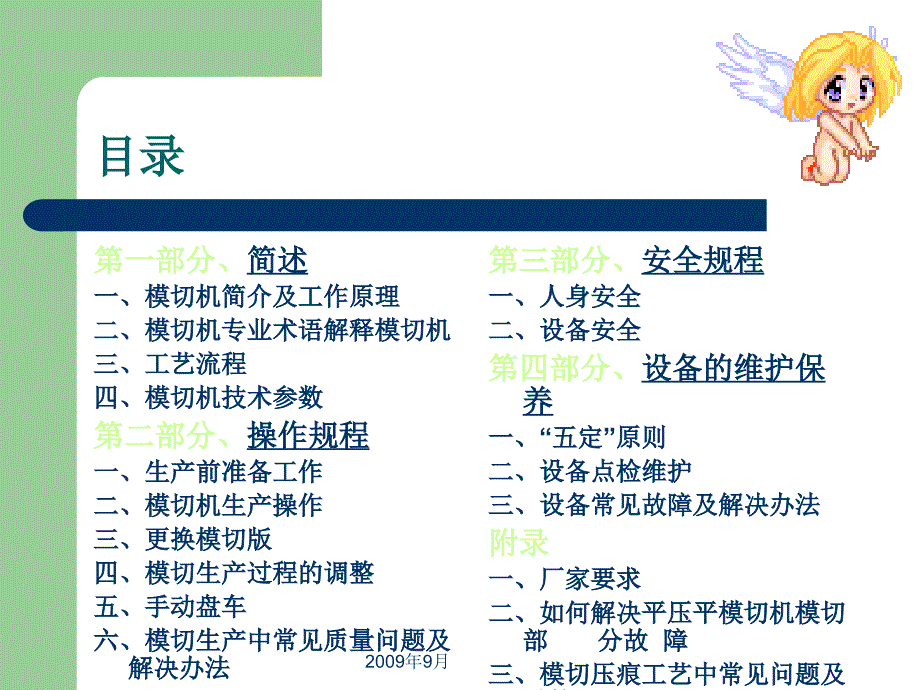

1、2009年9月卓智新型包装有限公司卓智新型包装有限公司模切操作指导手册模切操作指导手册2009年9月目录目录第一部分、第一部分、简述简述一、模切机简介及工作原理一、模切机简介及工作原理二、模切机专业术语解释模切机二、模切机专业术语解释模切机三、工艺流程三、工艺流程四、模切机技术参数四、模切机技术参数第二部分、第二部分、操作规程操作规程一、生产前准备工作一、生产前准备工作二、模切机生产操作二、模切机生产操作三、更换模切版三、更换模切版四、模切生产过程的调整四、模切生产过程的调整五、手动盘车五、手动盘车六、模切生产中常见质量问题及六、模切生产中常见质量问题及解决办法解决办法第三部分、第三部分、安全
2、规程安全规程一、人身安全一、人身安全二、设备安全二、设备安全第四部分、第四部分、设备的维护保设备的维护保养养一、一、“五定五定”原则原则二、设备点检维护二、设备点检维护三、设备常见故障及解决办法三、设备常见故障及解决办法附录附录一、厂家要求一、厂家要求二、如何解决平压平模切机模切二、如何解决平压平模切机模切部部 分故分故 障障 三、模切压痕工艺中常见问题及三、模切压痕工艺中常见问题及对策对策2009年9月第一部分第一部分 简述简述 一、模切机简介及工作原理一、模切机简介及工作原理简介：简介：lYS1500S（4#、5#）、SAS1620（6#）半自动平压平模切机由进纸部、模切部、去废部、收纸部

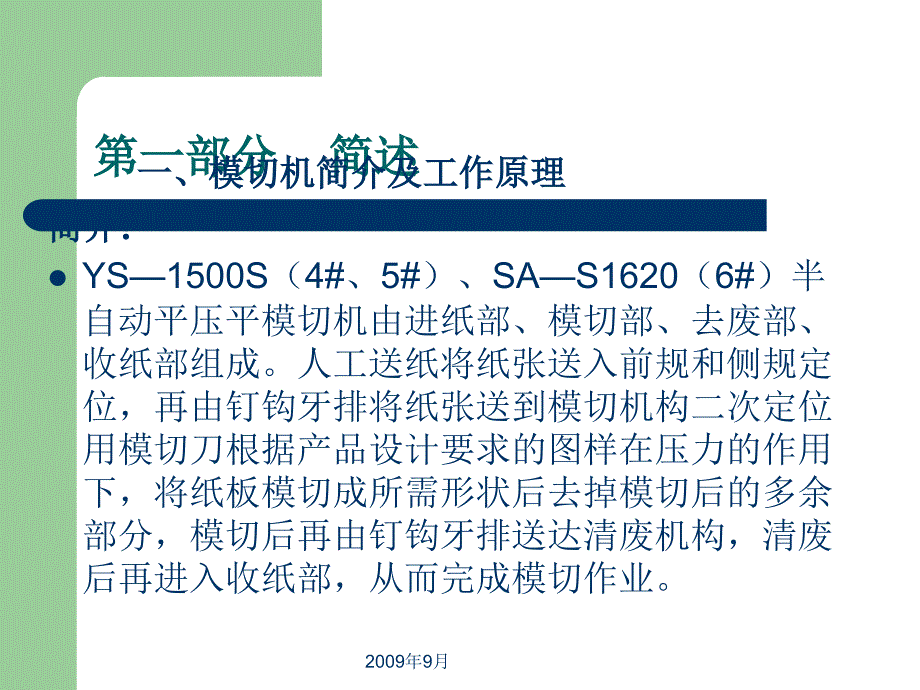

3、组成。人工送纸将纸张送入前规和侧规定位，再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求的图样在压力的作用下，将纸板模切成所需形状后去掉模切后的多余部分，模切后再由钉钩牙排送达清废机构，清废后再进入收纸部，从而完成模切作业。2009年9月模切结构图模切结构图2009年9月工作原理：工作原理：l平压平模切机的模切版台和压切动板机构的形状都是平板状的。模切版被固定在上版台上，被加工瓦楞纸板放在动板（下版台）上。工作时，模切版台固定不动，动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压，每合压一次便实现一次模切。2009年9月 二、二、模切机专业术语解释模切机专业术语解释l转换
4、驱动器：转换驱动器：此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。l安全离合器：安全离合器：当传动链条在运转中产生过多的碰撞时，可能被破坏，因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行。l动板：动板：此动板连接驱动部分上、下运动。加工瓦楞纸板放置在动板上，并且通过固定的上板（模切版）作用，获得模切即时压力。2009年9月l 上板：上板：上板（模切版）被固定在双侧框架上，当动板上升，压力作用时加工纸板被模切。l曲柄杠杆机构：曲柄杠杆机构：驱动部分用于动板的上升和下降。机器产生的模切压力是直接上下移动的1.5倍。l模切部分：模切部分：钉钩（叼纸牙）钉咬（加持）
5、加工纸板，拖进模切部，进行模切。l模切板：模切板：由胶合木板制作所需形状，附制刀片l翘曲现象：翘曲现象：是指加工纸板向上或向下纵向弯曲。l扭曲现象：扭曲现象：是指加工纸板向上或向下弯曲并形成波浪状2009年9月l压力调整带：压力调整带：通常，模切部分的不同是因为刀的形状不同和被加工纸板模切形状的不同。压力带用于压力过小的部分，以使压力分布均匀、平稳，进行精确的模切。l去废：去废：是指去掉加工纸板被模切后不需要的部分。l分离器（压纸架）：分离器（压纸架）：用于分离模切和去废后夹持杆（牙排）上的加工纸板。l夹持杆（牙排）：夹持杆（牙排）：用于固定和移动加工纸板。夹纸杆（牙排）上有钉钩（叼纸牙），两
6、端通过耳座被连接到传动链条上2009年9月 三、模切工作流程三、模切工作流程机手查阅生产计划交接班送纸模切去废收纸清废辅助人员准备裱胶半成品（调整、换版）生产准备开机生产2009年9月l 四、四、技术参数技术参数l韩国永信韩国永信YS1500S（4#、5#）最大模切尺寸10701470mm最小模切尺寸550750 mm最大进纸尺寸：11001500mm最小进纸尺寸：550750mm适用纸张范围：1-10mm厚（A、B、和AB、E瓦楞纸板）最小叼纸尺寸：10mm（视模切产品的排列、纸张因素及操作因素而定）刀线：刀高23.8mm，厚0.7-1mm，线22.9mm，厚1.42-1.5mm最高机械速度
7、3600转/时2009年9月模切压力：350吨模切冲程：76.5mm压力调节范围：1.5mm总用电功率：14、5kw（主电机功率：11kw，变频调速）电力要求：380V，三相，50HZ2009年9月 上海旭恒上海旭恒SA1620S（6#）最大模切尺寸：16001180mm最小模切尺寸：450650mm最大进纸尺寸：16201200mm最小进纸尺寸：550750mm适用纸张范围：1-10mm厚（A、B、和AB、E瓦楞纸板）最小叼纸尺寸：15mm（视模切产品的排列、纸张因素及操作因素而定）最高机械速度：3200转/时刀线：刀高23.8mm，厚0.7-1mm，线22.9mm，厚1.42-1.5mm
8、2009年9月模 切 压 力：400吨模切冲程：76.5 mm压力调节范围：1.5 mm总用电功率：22kw（主电机功率：18.5kw，变频调速）*电力要求：380V，三相，50HZ2009年9月l上海劲亚上海劲亚SA1650S（7#）最大模切尺寸：16301180mm最小模切尺寸：650450mm最大进纸尺寸：16501200mm最小进纸尺寸：650450mm适用纸张范围：1-10mm厚（A、B、和AB、E瓦楞纸板）*最小叼纸尺寸：15mm（视模切产品的排列、纸张因素及操作因素而定）刀线：刀高23.8mm，厚0.7-1mm，线22.9mm，厚1.42-1.5mm*最高机械速度：5000转/时
9、模切压力：450吨模切冲程：76.5mm*压力调节范围：1.5mm*总用电功率：35kw（主电机功率：22kw，变频调速）*电力要求：380V，三相，50HZ2009年9月第二章第二章 操作规程操作规程 一、一、生产准备生产准备l交接准备交接准备l机手查看交接记录，了解设备运行情况l按照生产计划单，检查模版产品规格，由辅助人员准备半成品。2009年9月l开机准备开机准备l首先检查设备各部位内是否有遗漏的工器具等杂物l主机手取下警示牌,打开配电柜,接通电源，并打开压缩空气闸门开关l将进纸部操作盘控制电源扭向1的位置,检查错误指示信号灯,找出原因并排除l打开主电机开关空转60秒,使其有足够的驱动力
10、量和油循环压力l然后按下报警开关，当报警声响按下寸动开关或运行开关,机器开始试运转2009年9月 二、生产二、生产l上纸工操作规程上纸工操作规程l根据模切产品的规格调整好挡板尺寸,把木板放在地辊的轨道上,把半成品完全揭开，依据挡板为基准堆放在木板上l上半成品时，将宽边、跑规矩（面纸或瓦纸超出模切规矩线）的半成品及时挑出，待粘和修正后处理l根据模切生产进度，及时补充裱胶半成品2009年9月l操作工操作工l按升降机上升开关,使半成品上升到进纸位置，靠紧侧规向机器内填续半成品l开机和转换规格前30-50张,及时检查产品质量,不能倒楞，切口整齐，无毛刺、毛边现象，透气孔圆滑易透,并填写模切工序开机和转
11、换规格检查表,l生产过程中，每一架次抽样检查三次，不能倒楞，切口整齐，无毛刺、毛边现象，透气孔圆滑易透,模切规矩准确,纸箱立面印刷图案偏差3mm,有质量问题及时调整,解决后可继续生产(若出现质量问题，应将产品及时分开放置)2009年9月l切满一架（170张）后,机手用挂钩将堆满半成品的铁架钩出,然后再往模切机收纸台上放一空铁架，开始下一轮模切2009年9月l清废人员清废人员l由订箱拉车人员用液压车将模切过的半成品从模切机收纸台处拉到清废处l清废人员对模切过的坯子刀口规矩进行检查后，然后用铁锤进行四周清废。并把废纸边及时填入碎纸风机，由纸厂当天回收。l清废完毕后,由订箱拉车人员用液压车将清废后的
12、半成品从清废处运送到钉箱机台，进行装订。l若清废后的半成品订箱工序不能配套消化装订，由清废人员把半成品摆放在木架子或铁架上，其高度不得超过1.7m，并作标识。然后把坯子垛拉到规定区域存放,2009年9月 三、三、生产结束生产结束l生产结束后,操作工及时填写自动模切机单机生产记录l如果模切版需换刀（每块模切版换刀后模切量不超过8万张）或换规格应将版交模版制作室,并做模切版领退记录l辅助人员协助操作工对设备卫生进行清扫整理2009年9月 四、更换模切板四、更换模切板l更换模切板流程为：更换模切板流程为：领板整理模切板(粘模切条和压力底板)上版确定规矩试压模切调整压力调整清废调整收纸挡板模切生产20
13、09年9月l具体操作具体操作l根据生产计划，提前12小时由班长或机手到模切版储存室领取相应规格模版、去废版l核对生产工艺卡的工艺要求并对模切板刀具和模切条进行检查，有必要的需更换l上一规格产品生产结束后，机手按减速按钮进行减速，在模切角度器显示130-230停止机器，并按下急停开关,挂牌l松开两个锁紧手柄，完全打开模板夹框轨道（仅限4、5#机），松开模切板固定螺栓，使用手柄，拉出模切板，插入两侧安全销2009年9月l把模切板板框翻转180,放入安全支架（4#、5#），机手用3#内六方卸下原有模板，并将所换模板依据（二车间：4、5#板框中心凸槽，6#、7#板框中心标记）位置放置，检查板框到模板第
14、一刀的最小距离（二车间：4、5#25mm，6#、7#20-22mm）进行居中固定，在安装模板的同时，去废板水平地固定在去废部的框架上,l取下安全支架，把模切板板框翻转180，将调节压力手柄向左逆时针方向调整一周,使其压力减少0.2mm，对照模切板的刀口规矩位置，放一张相同规格的印刷面纸，用压力粘纸在模切刀口位置预粘压力制作底板2009年9月l盖上胶木板（仅限6、7#）松开安全销，将模板推进机器内，锁紧螺栓，关闭安全门（4#、5#）l启动机器，试送二张半成品进行模切初调，第一、根据模切局部穿透情况，用压力粘纸逐步增加模切压力，第二、让第二张半成品使其停留在去废部，调整去废板和去废针的位置使其和坯
15、子去废圆孔上下垂直对照,并紧固l经过初调后，再模切一张半成品检验调整效果，确保100%穿透和去废正确，开机生产l生产中依据模切情况，对压力和去废进行微调2009年9月 五、五、调整调整l模切压力的调整模切压力的调整：l通过使用侧面模切部下面的手柄，操作者可以调整模切压力,调节时压力应从轻到重慢慢加大至100%穿透。确保不要增加过大的模切压力，将会增加模切部的重量和机器的负荷l当指示表为0时，动板在最高位置，当指示表在180时，动板在最低位置l模切压力应确保动板从上板分离时，在模切角度30-180之间调整。调节手柄压力的指示表显2009年9月示调整数值，每顺（逆）时针旋转一周，动板高度相应减少（
16、增加）02mml局部调节压力时，压力粘纸的位置一定要准确，针对纸板上压力不足的部位，在调压纸板上找准相应位置进行修压。如果把压力粘纸直接粘贴在模切动版上，很快就会被压穿而失去了补充压力的作用，出现压力不足而不能切透的现象l局部补充压力后，可能会造成原本压力足够的周围部分的压力不足，因此局部压力调节后，不仅2009年9月要检查该部位的压力是否足够切断纸板，还要检查周围部位的压力是否依旧足够切穿l大幅面平压平模压机上使用小块模切版进行模切作业，这时一定要在版框的后部安装一块平衡刀，长度是模切刀的50%-70%，粘0.15-0.2mm的压力底板。用来平衡整个模切面的工作压力，避免合压时所产生的压力只
17、作用在小块模切版所在的部位，长期使用会使机器工作面的压力变得不均匀，以后很难调节模切压力。2009年9月l换刀换刀l（1）换模切刀）换模切刀l模切生产过程中，因瓦楞纸板含沙量和压力调整使模切刀使用一段时间后磨损，出现卷刃或平刃，模切后产品刀口起毛、碎边或模切不透，需要更换模切刀。l拉出模切板(参照操作规程),用专用工具(拔刀钳)将需更换的刀具拔出或用纸板预先测量需要更换刀具的尺寸,用旧刀对比或用纸板预先测量得尺寸裁切合适模切刀,并留出若干个“过桥”，过桥长度一般长度为10mm2009年9月l将切割好的刀片弯曲成相应的形状并用木块或橡皮锤均匀敲击镶入模板切割槽中l换直刀时，要全部更换，避免打接，
18、造成模板刀槽损坏l（2）换圆刀）换圆刀l模切生产过程中，圆孔刀(直径6mm)使用一段时间后磨损或裂口，模切后产品圆口不透或圆孔变大，需要更换模切圆孔刀l拉出模切板(参照操作规程),用拔刀钳将磨损圆刀拔出2009年9月l将新圆刀按入模板圆刀孔位置,用木块或橡皮锤均匀敲击镶入模板中l模板圆刀孔因长时间使用,直径变大,安装新刀时在圆刀的底部缠上压力粘纸进行充填,避免摇摆,造成圆孔不透l调去废调去废l在换版中调节紧固后的去废针经模切去废过程或模切半成品碰撞造成去废针松动或变形扭曲,去废不净或挂半成品(造成模切散板现象)2009年9月l模切后半成品点动开关到去废部停止，按上、下去废开关，对照模切去废部分
19、来调整去废针,并紧固l用牛皮粘纸在去废针周围粘5050mm的海绵，增加快速回弹的性能，保证瓦楞纸板能在去废后快速退出，避免被拉起挂断l调整去废后，去废针必须要紧固，以免松动造成设备安全事故2009年9月l手动盘车手动盘车：手动盘车使用于动板运动受阻，安全离合器脱开（闷机）及其他的一些进行维修工作。l关闭主电机，等到完全停下来，复位所有急停开关l在模切部蜗轴上套上蜗轴扳手（6#要用六方扳手将进纸部前盖板取下）l旋转离合器操作面板的驱动开关到“1”的位置，按下寸动开关，使气动离合器合上，并转动扳手2009年9月l*注意：由于机器自身的重量，在10-90之间及270-350之间动板有下降的趋势，应注
20、意手动盘车的方向l手动盘车后，重新安装好盖板（6#），并确保气管连接正常2009年9月l安全离合器复位调整顺序安全离合器复位调整顺序l关闭主电机，等到完全停下来，复位所有急停开关l参照手动盘车程序，清除动板里的杂物和纸板碎片，传动链条齿轮和支架凹槽应通过手动旋转，使之匹配。l连续逆时针旋转安全离合器直到复位，夹持杆上升到可以钉咬进纸部的加工纸板l当按下错误复位开关，错误指示板上的安全离合器灯熄灭l取下固定销，安全离合器完全复位2009年9月 六、模切生产中常见质量问题及解决办六、模切生产中常见质量问题及解决办法法l压痕不清晰、有暗线，炸线压痕不清晰、有暗线，炸线 原因原因：1.纸质差，纸张含水
21、量过低，使其脆性增加，韧性降低2.钢线选择不对3.钢线垫纸过低或过高4.模压机压力调整不当解决办法解决办法：1.重新调整钢线高度2.检查钢线选择是否合适3.适当调整模切机的压力大小4.根据模压纸板的状况，调整模切压痕的工艺条件，使两者尽量适应2009年9月l刀口不光洁刀口不光洁原因原因：1.钢刀材质不良，刃口不锋利，模切适性差2.换到不及时，刃口磨损严重3.模切机压力小或压力调整与钢刀高度调整不协调，模切作业压不实解决办法解决办法：1.经常检查钢刀刃口磨损情况，做到及时更换钢刀2.根据印刷品所用纸张的裁切性能，选用不同质量特性的钢刀3.适当增加压力4.重新调整或更换钢刀或垫纸，使模切中获得较实
22、的压力效果2009年9月l模切压痕的位置不准模切压痕的位置不准 原因原因：1.排刀位置与印刷品不符合2.模切操作中输纸位置不一致3.纸板叼口规矩不准确4.操作中纸板变形、套印不准解决办法解决办法：1.根据样张要求，重新矫正印版位置2.调整模切输纸定位规矩，使与输纸位置保持一致3.针对产生位置的原因，降低印刷品缺陷对模切质量的影响2009年9月l压痕线不规矩压痕线不规矩原因原因：1.排刀、固刀紧度不合适，底部不能同铁台平面达到理想接触效果，压痕时易出现扭动（钢线太紧）2.压痕中易左右串动（钢线太松）3.钢线垫纸厚度不足4.槽形角度不规范，出现多余的圆角5.钢线垫纸上的压痕槽留得太宽，压痕时位置不
23、固定。解决办法解决办法：1.更换钢线垫纸，将压槽留窄2.增加钢线垫纸厚度3.修正槽角4.排刀固刀紧度要适宜2009年9月l模切后纸板有连刀模切后纸板有连刀原因原因：1.模版所受的压力不均匀，压力小的地方连刀2.模刀刀锋不锐利，致使连刀3.纸张厚度太大，不能完全切透纸张解决办法解决办法：1.根据实际情况更换模刀2.增加局部压力2009年9月l模切后纸板粘连刀版模切后纸板粘连刀版原因原因：1.刀线周围填塞的橡皮过于稀疏，回弹力不足2.根据橡皮的性能选用不合适3.钢刀不锋利，纸张太厚，引起夹刀或压力过大解决办法解决办法：1.根据印版钢刀的情况，合理选用不同硬度的橡皮，且堵塞时，注意疏密分布的掌握，主
24、要刀口处不可遗漏2.适当调整压力以弥补刀锋欠锐的不足，若还不能解决问题要及时的更换钢刀2009年9月l折叠纸板折痕处开裂折叠纸板折痕处开裂原因原因：1.如果纸板压痕外侧开裂，则是压痕过深或压痕宽度不够2.纸板内部开裂3.则为模压压力过大或折痕太深解决办法解决办法：1.适当降低钢线高度，根据纸板厚度将压痕线适当加宽2.减小模切压力或改换稍低一些的钢线2009年9月第三部分、安全操作规程第三部分、安全操作规程 一、人身安全l设备要专人操作，只有经过系统培训的人员方可操作设备l在进纸部上纸时，禁止站在地辊上，防止滑倒摔伤l上完纸后，要把摆纸架拉开，防止撞伤l当半成品走斜进入模切部时，严禁强行用手从禁
25、止部抢夺半成品l工作中，模切的坯子掉进去废部或收纸部2009年9月时，如机器上只有一人，必须把主操作盘上的急停锁定，悬挂警示牌，再去处理l工作中，模切的坯子掉进去废部或收纸部时，必须将警示牌悬挂在主操作盘上，一人监护，一人去取坯子。并将防护窗打开，监护人确保人员离开后再运行设备并取下警示牌，l推拉模切版时要用力适中，要把版框完全拉出设备并将两侧和后面三个安全销固定牢靠，正面、下面严禁站人，防止滑倒或版框脱落造成事故（4#、5#）。l调节模切版、更换钉钩时，要按下锁定停车按钮，悬挂警示牌，将对应的安全窗打开，一人操作，一人监护。2009年9月l去废部安全窗（北）除保养设备和更换模切版外，其他任何
26、时候不经允许都不准打开。l收纸部、承纸台下任何时候严禁有人进入，防止链条脱落伤人。l收纸部人员放铁托盘时，禁止将头伸入机器内。l整理设备卫生时，必须关闭动力电源压缩空气开关，悬挂警示牌，以机手为主，其他人员听从机手安排。l设备保养中如需开机，要先围绕设备进行检查确定无人员在工作时再开机，不准将身体靠近传动部件。2009年9月l清废人员在发现风机堵塞时，要找维修人员关闭电源，挂牌后，一人监护，一人操作。2009年9月 二、设备安全二、设备安全l非操作人员严禁操作设备。l调整压力或换版时一定把要把版框完全拉出设备并将三个安全销固定牢靠，正面、下面严禁站人，防止版框脱落造成事故。调整去废版时，要把上
27、下框架去废针，防止钉钩损坏；l开机前，检查设备内部是否有杂物,把警示牌取下后再开机。l安装模切版、去废版时，机器必须处于130230度。l.2009年9月l收纸部、承纸台下任何时候严禁放置杂物，防止链条脱落。l经常检查安全装置是否灵敏，刹车是否可靠；l清废人员在往风机里送纸边时，要缓慢进行，防止闷机；l设备运行期间,应保证电子监控系统正常使用2009年9月 第四部分、设备的维护与保养第四部分、设备的维护与保养 一、五定原则一、五定原则l设备润滑“五定”：定点：定点：规定润滑部位、名称及加油点数；定质：定质：规定每个加油点润滑油脂牌号；定时：定时：规定加、换油时间；定量：定量：规定每次加、换油数
28、量；定人：定人：规定每个加、换油点的负责人。2009年9月l定点：定点：l进纸部丝杆、夹纸杆链条、模切部曲轴箱、驱动部凸轮、去废部球形轴承、收纸部链条、压纸架轴承l定质：定质：l夹持杆链条、驱动凸轮部分加150#油。l传动机构，驱动机构传动轴承加注黄油。l模切部加注150#润滑油。l减速电机内加注68#油2009年9月l定量：定量：l凡加注黄油部位要适量，做到“推新出陈”（新油注进去，旧油流出来）。严格的说参照下列公式计算加油量：G(g)=0.005*D(轴承外径/mm)*B(轴承宽度/mm)l齿轮箱、变速箱加注齿轮油时，保证油面达到窥视镜2/3高度。l传动链条、进纸部、收纸部升降电机链条，滑
29、道、丝杆加注适量机油，以不滴落为准。2009年9月l定时：定时：l每天对夹持杆链条、驱动凸轮部分加1次150#油。l每次保养对传动机构，驱动机构，滑动部位所有油嘴加锂基脂黄油。l每二级保养更换模切部150#润滑油。l每三个月对减速电机内加注68#油l从星期一到星期四，每天下午15：0017：00由白班、前夜操作人员保养一台模切机2009年9月l定人：定人：车间依据三班操作工的技术水平和工作责任心，将设备分拆，责任到人，明确操作工负责设备的日常维护与保养，并负责设备的日常点检和设备各润滑部位的润滑。2009年9月l二、二、模切工序润滑保养规程模切工序润滑保养规程l1）日常点检）日常点检l进纸部进
30、纸部l地辊有无卡阻现象，轴承有无磨损，滚筒有无磨损l承纸台链条是否平稳，有无异常l升降电机是否有异常声音，进纸离合器工作是否正常，有无异响和漏气l压纸片是否磨损，机器上方是否有异物l控制面板按钮和故障显示有无异常2009年9月l模切部模切部l检查模切部（内部）润滑系统是否有堵塞，检查油泵是否工作正常l检查板锁处光电开关是否灵敏可靠l检查主传动链条是否润滑良好，夹持杆钉钩是否松动l检查模切部换气窗是否干净透气l检查变速齿轮柜内链条松紧是否适中l检查变速齿轮柜内凸轮是否磨损，否润滑良好2009年9月l去废部、收纸部去废部、收纸部l去废部升降是否灵活，有无异常声音，安全保护窗是否灵敏可靠l检查球形（
31、鱼眼）轴承是否磨损拉簧是否损坏润滑是否良好l接纸部是否牢固，升降电机是否有异常声音l检查压纸架是否平衡，是否落到位l检查收纸部链条承纸台是否平稳l检查油杯中油是否过少，下油是否通畅2009年9月l2）日常维护）日常维护l车间对设备分拆（进纸部分、模切部分、去废收纸部），划分区域承包到人；由操作工负责进行日常维护保养。并重点对设备承包部位彻底检查和维护，同时将设备状况记录在设备运行记录上；l每天停机2个小时（15：0017：00）对设备维护保养一次，加注机油，清吹表面灰尘，清理气泵滤芯，油箱滤芯和污垢，检查夹持杆耳座松动情况，并紧固，检查连接螺丝的紧固情况，并做好记录2009年9月l3）一级、二
32、级保养（定时保养）：一级、二级保养（定时保养）：l根据设备运行时间，由主管部门制定设备维修、保养作业计划，交公司负责人审核后，由维修班负责计划的实施，操作工辅助。保养完成后，设备主管部门组织维修工、操作工及相关人员共同验收，并将保养内容由维修工填入设备维修、保养记录单。一、二级保养检查验收后，将维护保养废弃的油布、废旧零件及废润滑油分类存放于指定区域，具体处理办法见废弃物管理规定。主管部门负责人填写双汇集团公司设备维修验收单，存入公司设备档案。2009年9月l（1）一级保养）一级保养l自动模切机运转2500小时进行一次一级保养，彻底清理设备内外卫生，清理空气过滤器的灰尘，检查主驱动部分的螺丝，
33、拧紧情况和工作状况，清洁限位开关和传感器，清洁油箱过滤网，检查驱动链条的涨力并予以调整，对驱动机构，传动机构的油嘴予以注油，检查控制线路，操作面板上的按钮的灵活情况，控制器，保护器工作情况应良好，对不灵活的应更换2009年9月l（2）二级保养）二级保养l自动模切机运行5000小时进行二级保养，重复实施一级保养的全部内容；检查更换老化的电源线；检查安全保护装置是否灵敏。检查供应系统，并予以加油，并对设备内部自动润滑装置检查，油路应畅通，检查凸轮的磨损情况，检查V型带的磨损程度和涨力，并及时更换和调整，检查驱动链条的工作情况，更换模切部的润滑油，检查设备电气，电流保护器的工作有有无异常，更换不灵活
34、的按钮和控制保护元件，检查夹持杆耳座顶丝松紧及链条接头磨损情况，达不到要求的应及时更换2009年9月l4）润滑部位）润滑部位l1每天保养时（每天2个小时15：0017：00）进行一次全面润滑维护保养，确保设备的传动部位润滑正常，l2每天对夹持杆链条、驱动凸轮部分加1次150#油。l3每次保养设备对传动机构，驱动机构所有油嘴加锂基脂黄油。l4每二级保养更换模切部150#润滑油。l5每三个月对减速电机内加注68#油2009年9月l三、三、设备常见故障及解决办法设备常见故障及解决办法l1）主驱动故障）主驱动故障l电源灯突然灭掉电源灯突然灭掉l原因：1电压供应异常l解决办法：1.回复断路器l动主电机开
35、关，主电机不能工作动主电机开关，主电机不能工作2009年9月l原因：1.相关的连接点接触不好2.程序错误或机器里面有坏的零件l解决办法1.检查相关的接线端子2.检查程序l主电机停止主电机停止l原因：1.主电机是否超载2.变频障故3.V型带损坏或张力太低l解决办法：1.排除造成超载的原因2.维修变频器（需专业人员）2009年9月l即使主电机打开即使主电机打开,也不能工作也不能工作l原因：1.电磁阀故障2.相关的继电器的接线不好3.V型带断掉l解决办法：1.更换电磁阀2.更换继电器3.更换V型带l按下主电机停止按钮按下主电机停止按钮,机器不能停止机器不能停止l原因：1.继电器线圈短路2.急停开关失
36、灵3.机器角度失灵2009年9月l解决办法：1.更换继电器2.更换急停开关3.调整机器角度（专业人员）2009年9月l2）指示灯显示故障）指示灯显示故障l急停灯亮急停灯亮l原因：1.当急停灯开关按下时,急停灯亮l解决办法：1.复位急停开关后门打开指示灯亮l原因：1.当收纸部侧门打开,指示灯亮2.当收纸部后门打开,指示灯亮l解决办法：1.检查门是否打开,如果打开,把门关上2009年9月l安全杆指示灯亮安全杆指示灯亮l原因：如果在收纸部纸板不能脱离钉钩,安全杆指示灯亮l解决办法：把纸张从夹持杆上拿下来，l纸张脱落纸张脱落,指示灯亮（模切部与去废部之间）指示灯亮（模切部与去废部之间）l原因：1.在纸
37、板传送过程中,如果纸板脱落,指示灯亮2.如果纸板在传感器之间脱落,指示灯亮l解决办法：1.彻底移开脱落的纸板2.移开纸板后,用气枪吹模切部3.清洁传感器反射镜2009年9月l收纸部指示灯亮收纸部指示灯亮l原因：1.当纸板堆满时,指示灯亮2.纸板在移送过程中脱落,指示灯亮l解决办法：1.拖出纸板,并使升降机复位2.拿开纸板l安全门指示灯亮安全门指示灯亮l原因：安全门是否关闭l解决办法：关闭打开的安全门2009年9月l模板夹框安装指示灯亮模板夹框安装指示灯亮l原因：1.当模板夹框安装手柄向下扳时,指示灯亮2.当任何一个模板夹框安装手柄向下扳时,指示灯亮l解决办法：1.把模板夹框安装手柄向上锁紧l模
38、切板安装指示灯亮模切板安装指示灯亮l原因：1.当模切板松动时,指示灯亮2.当模切部前门打开时,指示灯亮2009年9月l解决办法：1.检查模切板是否锁紧2.检查模切部前面的门是否关上l安全离合器检测灯亮安全离合器检测灯亮l原因：1如果夹持杆超载,安全离合器分离,指示灯亮l解决办法：1.检查与夹持杆造成冲撞的障碍物2.检查脱落的纸板3.检查冲撞情况,排除故障2009年9月l前门打开指示灯亮前门打开指示灯亮l原因：1.如果模切部进纸处的门打开,指示灯亮l解决办法：1.如果门是打开的,把它关上l油气检测指示灯亮油气检测指示灯亮l原因：1.油压或气压在设定数值l解决办法：1.检查油量2.检查油过滤器的状
39、况3.检查压缩空气气管2009年9月l安全离合器灯亮安全离合器灯亮l原因：当传送器链条超载时，检查离合器是否出轨l解决办法：1.检查是否有外来杂物或在夹持杆上有过多的纸板2.检查在模切部是否有堵塞现象，如果有修理恢复正常状态，复原安全离合器l变频灯亮变频灯亮l原因：检查变频器是否超载l解决办法：当电压突然增大或减小，变频器被分离，关闭电源开关，3分钟后复位2009年9月l3）进纸部故障进纸部故障l升降机连续上升升降机连续上升,造成冲撞造成冲撞l原因：1.升降机自动传感器与反射镜的位置,2.调整继电器短路l解决办法：1.调整自动传感器与反射镜的位置到相同高度,2.更换继电器3.检查接触器l升降机
40、不能上升升降机不能上升 l原因：1.检查自动上升传感器2.检查电磁铁状况2009年9月l3.检查上升限位开关的操作情况4.检查自动上升操作开关的操作状况5.检查手动/自动选择开关的操作状况l解决办法：1.检查传感器和反光镜的位置，调整并清洁2.调整或更换零件l升降机不能下降升降机不能下降l原因：1.当升降机安全装置动作2.下限位开关动作3.检查自动下降开关的状况4.检查手动或自动选择开关的操作状况2009年9月l解决办法：1.检查升降机臂下面的障碍并清除2.检查限位开关的位置3.如果需要，更换零件l当升降机驱动链条从其导轨上脱下来时当升降机驱动链条从其导轨上脱下来时l原因：1.升降机链条轨道上
41、有障碍物2.升降机下限位开关不能动作3.下限位开关太低l解决办法：1.检查升降机导引轨道的状况2.检查限位开关的位置3.更换限位开关2009年9月l升降机持续下降升降机持续下降 l原因：1.检查限位开关的位置2.检查限位开关的操作状况3.检查升降机电机制动情况l解决办法：1.调整限位开关的位置2.调整电机刹车2009年9月l4）模切部故障）模切部故障l安全离合器正常，灯亮，机器停止安全离合器正常，灯亮，机器停止 l原因：1.检查在传送链条上是否有外来杂物，或润滑油不足造成超载2.链条张力造成的超载3.检查夹持杆停止时是否有震动l解决办法：1.加润滑油2.调整张力3.清除障碍物l未发现不正常现象
42、但去废部、收纸部、纸板未发现不正常现象，但去废部、收纸部、纸板混乱显示灯亮混乱显示灯亮,机器停止机器停止 2009年9月l原因：1检查反射镜或传感器的清洁状况2.检查在反射镜上是否有外来杂物l解决办法：1.彻底清洁2.移走杂物l当寸动操作时当寸动操作时,夹持杆晃动剧烈夹持杆晃动剧烈l原因：1.它是由运动调节驱动链条的张力调节不当造成的l解决办法：1.调节张力2009年9月l5）去废部分故障）去废部分故障l上框架未固定上框架未固定l原因：检查空气通路是否泄漏和手阀的操作状况解决办法：调整空气的供应，使压力正常l去废时，所有的加工纸板被分离去废时，所有的加工纸板被分离l原因：1.检查钉钩的状态2
43、检查下框架的高度l解决办法：1.更换钉钩2.使用六角扳手把上升框架的高度调节2009年9月l去废动作部分进行去废动作部分进行l原因：1.检查模板上部的刀的固定情况2.检查下框架的高度l解决办法：1.使用上部模板刀固定2.调整下框架的高度2009年9月l6）收纸部故障）收纸部故障l升降机不能下降升降机不能下降l原因：1.检查下降限位开关的操作2.检查安全传感器是否操作正常3.检查磁铁l解决办法：1.如果需要，更换零件2.移走升降机的杂物l升降机不能上升升降机不能上升l原因：1.检查上升停止限位快关的操作情况2009年9月l2.检查电磁接触器3.检查上升开关的状况4.检查上升停止传感器状况l解决
44、办法：1.如果需要，更换零件2.移走升降机的杂物l升降机不能自动下降升降机不能自动下降l原因：1.检查下限位开关的操作2.检查自动下降传感器3.检查自动下降定时器l解决办法：1.如果需要，更换零件2009年9月l升降机自降升降机自降l原因：1.检查在自动下降传感器上是否有杂物2.检查升降机电机制动情况l解决办法：1.移走杂杂物2.调整电机刹车片2009年9月附录附录 一、厂家技术要求一、厂家技术要求l每日检查每日检查l检查油压表中的油量和油压（23.5kg/c）,在最大/最小限位油表中应保持50%或更多的油，加油时必须停止机器l检查气压是否正常（68kg/c）l清楚传感器的灰尘，用手遮住传感器
45、检查蓝灯、红灯是否同时亮l在执行每项工作前检查在动版上是否有杂物（包括纸板碎片）2009年9月l检查各种安全装置是否正确安装l检查空气过滤器中是否含水，如果有水完全清除l检查在机器运行时是否有不正常的热量或噪音产生l电机启动后，检查是否有不正常的电流l检查急停开关是否正常2009年9月l每周检查每周检查l停止主电机并向传送链条里加油l检查传送链条，夹持杆连接部螺栓的锁定情况，钉钩螺栓的锁定状况l在需要的部位加油或润滑脂l检查各部开关和传感器的情况l检查进纸部和收纸部的升降机的链条张力2009年9月l每月检查每月检查l彻底清洁油过滤器，清洁前停止机器l注油前检查空气装置润滑器里的油l检查电磁接触
46、器的接触状况l检查进纸部/收纸部的操作状况和螺栓锁定状况l检查曲轴连杆系统和锁紧螺栓的润滑状况l分离后用气枪清洁曲轴连杆系统的通风过滤器2009年9月l半年检查半年检查l检查V型带是否被损坏l检查主电机，V型带的张力（2.5kg重量的压力时，变形尺寸为810mm）l检查转换驱动箱第二排的张力（15kg重量的压力时，变形尺寸为78mm）l检查传送链条的张力（3.5kg重量时，拉伸约20mm）l检查GND线是否被正确接地l检查控制箱里不正确的配线2009年9月l每年检查每年检查l曲轴连杆系统每运行3000小时，更换润滑油一次。另外任何变黑的油或粘性增加的油应被立即更换，更换时需用160公升油200
47、9年9月二、如何解决平压平模切机模切部分故二、如何解决平压平模切机模切部分故 障障 模切压痕是纸箱印后加工中不可或缺的一道工序，由于人们对商品外包装质量的要求越来越高，模切压痕的质量也必然随之提高。平压平模切方式目前在国内模切领域占有较大的市场份额，虽然其技术已经非常成熟，但是仍不可避免地会出现这样那样的问题。无论是在输纸部分，模切部分清废部分，还是在收纸部分，均有诸多问题困扰着包装印刷行业的从业人员。2009年9月l模切部分模切部分模切部分是模切机的核心，而模切版和模切底版又是最基本的部件。要想保证高质量的模切，模切版制作非常关键。其中，开连点和贴海绵胶条是最能体现制作水平的工艺。2009年
48、9月l开连点开连点开连点就是在模切刀刃口部开出一定宽度的小口，在模切过程中使纸盒和废料局部连接在一起，不会在模切过程中散开。原来多由操作工用自己磨制的工具开连点，这样有很多的弊端，如：连点大小不一样：开连点时出现模切刀刃口变形等。现在许多厂家已使用专用的开连点器。以四川五牛公司所用的开连点器为例，其工作原理是根据纸张的不同厚度，利用各种厚度的砂轮片在模切刀上开出连点。这样开出来的连点大小均匀、不伤刀、深度适中。通常情况下，定量为2002009年9月250gm2的纸张采用03mm厚的砂轮片，250350gm2的纸张采用04mm的砂轮片，350450gm2的纸张采用05mm厚的砂轮片，对裱纸板或瓦
49、楞纸板用08mm厚的砂轮片。无论连点大小，都应开在包装盒较隐蔽的地方，以免影响美观。2009年9月l贴海绵胶条贴海绵胶条高品质的海绵胶条具有持久的弹性和快速回弹的性能，能够保证卡纸和瓦楞纸板的快速退料，提高模切速度，避免纸张被拉断起毛。海绵胶条通常贴在距模切刀1mm处，并高于模切刀1.5mm。按照硬度，海绵胶条可以分为25、30、35、55胶条和60拱形胶条。由于模切技术的提高，现在已一改过去一种海绵从头贴到尾的方法，一般将55的海绵胶条贴在窄缝处；60拱形胶条贴在连点和刀线之间（备注：度数指示是海绵胶条的弹性）。2009年9月l模切底版的制作模切底版的制作模切版制作完毕后就可以装入模切版框制
50、作模切底版了。目前应用的模切底版主要有手工底模版、压痕条底模版、纤维底模版和钢底模版几种。手工制作底模版，虽然速度比较慢，模切精度不高，但由于现在有许多包装活件数量少，品种多，而手工制作底模版的成本较低，所以手工制版还有一定的市场需求。用压痕条制作底模版是目前制作速度快、灵活和方便的一种方法。纤维底模版是和激光模切版配合使用的底模版，一2009年9月般用于长版活或压痕条很难制作的小型包装盒底模版。钢底模版是目前平压平模切中最稳定。效果最好的底模版，模切出的产品可以和圆压圆模切产品相媲美，但通常和三明治模切版或树脂纤维模切版配套使用，这样生产成本就会增加，因此通常只有在模切烟包这种大批量活件时才
