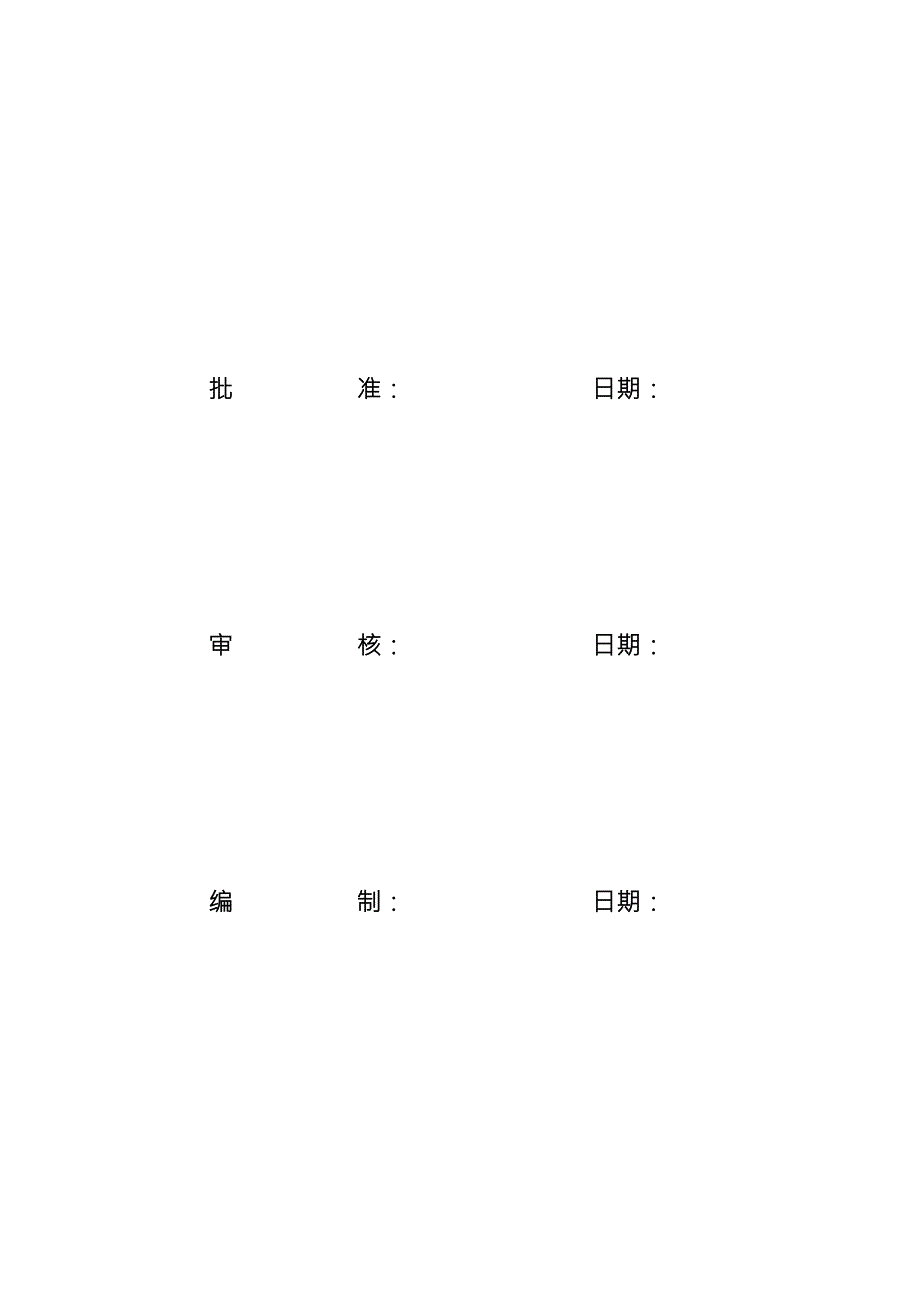

1、220kV兴义白腊（贞丰）变电站新建工程创优策划 天津送变电工程公司220kV兴义白腊（贞丰）变电站新建工程500kV金州变220kV间隔扩建工程创优实施细则天津送变电工程公司TIANJIN ELECTRIR POWER TRANSMISSION TRANSFORMATION2011年1月第33页批 准： 日期：审 核： 日期：编 制： 日期：前言 为了在220kV兴义（贞丰）新建变电站工程施工期间，确保工程质量、安全、工期、文明施工等各方面满足施工合同要求，向用户交付满意的工程，同时争创国家优质工程，特制定本工程创优策划。 本策划依据施工合同、国家和建设部的有关法律法规、中国南方电网公司、贵

2、州电网公司的有关规定，兴义供电局和贵州电力建设工程监理公司的有关要求，以及我公司的规章制度、本工程施工组织设计制定。 本策划结合220kV兴义（贞丰）新建变电站施工组织设计、质量保证大纲以及具体的施工方案或措施，加强工程的施工管理，对参与工程施工的所有施工人员的行为进行规范，确保工程施工处于受控状态。编制依据 国家优质工程审定与管理办法（2007年修订稿） 中国电力优质工程奖评选办法（2010版） 电力工程达标投产管理办法（2006版） 卓越绩效评价准则（GB/T19580-2004） 建筑工程施工质量评价标准（GB/T50375-2006） 电力建设工程质量监督检查典型大纲（2005版） 建

3、筑节能工程施工质量验收规范（GB50411-2007） 建筑工程施工组织设计规范（GBT50502-2009） 电力建设消除施工质量通病守则（建质1995140号） 绿色施工导则（建质2007223号） 建筑施工场界噪声限值（GB12523-90）建筑施工场界噪声测量方法（GB12524-90） 污水综合排放标准（GB8978-1996） 工程建设标准强制性条文 建筑工程施工质量验收统一标准（GB50300-2001），以及配套的现行建筑工程各专业施工质量验收规范 电力建设施工质量验收及评定规程DL/T5210-2005 110kV500kV送变电工程质量检验及评定标准。 混凝土结构工程施工质

4、量验收规范GB50204-2002 给水排水管道工程施工及验收规范GB50268-2008 砌体工程施工质量验收规范GB50203-2002屋面工程质量验收规范GB50207-2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑地基基础工程施工质量验收规范GB50202-2002建筑地面工程施工质量验收规范GB50209-2002建筑节能工程施工质量验收规范GB50411-2007建筑电气工程施工质量验收规范GB50303-2002建设工程文件归档整理规范GB/T50328-2001水泥混凝土路面施工及验收规范GBJ97-87工程测量规范GB50026-2007建筑工程大

5、模板技术规程JGJ74-2003建筑桩基技术规范JGJ94-2008建筑业10项新技术（2005版）贵州电网公司电网建设“安全、优质、文明”样板工程评选办法清水混凝土应用技术规程（JGJ169-2009）南方电网工程施工工艺控制规范Q/CSG11105.3-2008贵州电网公司110kV500kV电网工程施工作业指导书 其他相关的国家、行业、南方电网公司、贵州电网公司及兴义供电局规范、制度等。目 录前言0编制依据0一、工程概况1二、工程创优亮点部位4三、工程管理措施9四、施工工艺措施17五、质量保证措施策划23六、质量通病防治（主要分项工程质量通病的防治）26七、成品保护措施29八、绿色施工策

6、划30九、强制性条文执行策划31十、工程资料策划32十一、创优申报33一、工程概况1.1 工程简述1.1.1 220kV兴义（贞丰）新建变电站为一新建变电站，站址属于贵州省兴义市贞丰白腊镇管辖地。站址北面300m为五里岗村，西北临界果林区，西南距白腊镇约为3km。站址总用地面积30715m2，站区围墙内用地面积为24360m2，站区内总建筑面积1049.78m2；1.2 工程规模1.2.1 220kV兴义（贞丰）新建变电站最终建设180MVA主变压器3台，220kV出线6回，110kV出线12回，10kV无功补偿装置容量127500kvar；1.2.2 本期新建180MVA主变压器1台，220

7、kV出线1回，110kV出线3回，10kV 外接备用电源1回，10kV无功补偿装置容量47500kvar，10kV站用变压器2400Kva,分别接于10kV、段母线。1.3 参建单位1.3.1 本工程由贵州电网公司投资兴建，项目法人为贵州电网公司，建设单位为兴义供电局，设计单位为贵州电力设计研究院，监理单位为贵州电力建设工程监理公司，施工总承包单位为天津送变电工程公司。1.4 工程承包范围1.4.1 施工图纸范围内的变电站建筑、安装、调试工程、临时工程（包括临时性的施工电源、水源、道路）、场地平整、大型土石方、地基强夯、挡土墙、防洪排水沟、护坡（含绿化）、站外道路、站外水源、围墙、白蚁防治、绿

8、化工程、巡检楼、砖垛铁栅围墙。围墙桩基础、进站大门。1.5 工程特点1.5.1 设计特点1.5.1.1 变电站围墙内占地面积为24360m2，场地大致为长方形，布置比较紧凑，站区西南面为220kV配电装置场地；东南面及西北面为110kV配电装置场地；中间为主变压器基础、10kV屋内配电装置室、配电装置及直流抑制室；变电站大门布置在站区的东北面；主控楼、警传室布置在变电站大门的左侧。站区道路环形布置，路面采用公路型双（单）坡混凝土路面，站区主干道宽为4.5m，支干道宽为4m，站区主干道路路面采用两次成型的做法。站区内建构筑物较多，且布置紧凑，后期预留场地有限。建构筑物主要设计特点如下所述： 主控

9、楼：主控楼为二层现浇砼框架结构，建筑面积531m2。 220kV警传室：220kV继保室为单层现浇砼框架结构，建筑面积30.24m2。 主变基础及构支架：主变基础本期共有3座，每座主变基础分为1个独立基础，构支架及横梁均采用钢结构。 220kV构支架基础：构架部分基础采用重力式砼杯形基础，基础持力层为强风化泥岩。基础按设计要求均一次浇筑完毕，不允许留施工缝。构架采用人字式。螺栓均为普通镀锌粗制螺栓（C级），M24螺栓为8.8级及5.6级，M12螺栓为4.8级。 110kV构支架基础：大部分基础采用重力式砼杯形基础，基础持力层为强风化泥岩。基础按设计要求尽量一次浇筑完毕，不允许留施工缝。设备基础

10、及基础梁纵向长度设置后浇带；设备基础主体一次浇注完毕，面层70为二次浇注层，以便准确定位预埋件，所有预埋件顶端平面应在同一水平面上，高度和水平尺寸最大允许偏差5，设计采用预埋钢板和槽钢下预先埋设定位钢板，二次浇注混凝土的方法，待测量定位钢板达到允许误差后，再将预埋钢板和槽钢焊接在定位钢板上。 集控中心：为二层现浇砼框架结构，建筑面积400m2，基础均坐落在天然地基上。 站区排水：站内采用生活污水和雨水分流式排水。建筑物采用有组织排水，场地采用阶梯式布置。地表雨水经集水井收集后，进入埋于地下的管道排水系统，接入站外排水系统。生活污水经化粪池净化处理后，排入站区排水系统。总事故油池中的油水经分离后

11、水直接排入站区排水系统，油则存留在总事故油池中。1.5.2 施工特点1.5.2.1 本工程施工全过程的整体形象对兴义市城建建设会产生较为重要影响，施工阶段应做好质量、安全文明施工方面的创优策划，保证本项目工程建设目标的实现。1.5.2.2 部分基础需直埋螺栓，精度要求高，要编制专门的螺栓预埋方案。1.5.2.3 构支架吊装是变电站工程施工的一个难点，吊装不但要确保质量，还要注意施工安全，要编制专门的吊装方案。1.5.2.4 变电站内的预埋件、预留孔洞数量较多，且形式各异，预埋精度要求高，施工过程中要注意防止遗漏，注意表面平整度，且固定牢固，为设备安装实现“无垫片施工工艺”创造条件。1.5.2

12、5 主变基础在浇筑砼时应注意砼的表面质量控制，确保达到高水准的清水砼施工工艺标准要求。二、工程创优亮点部位2.1 设备基础清水混凝土2.1.1 质量要求2.1.1.1 表面观感质量 颜色：灰色。要求色泽均匀无明显色差； 表面：砼密实整洁，面层平整，棱角整齐平直，无油迹、无锈斑、无粉化物、无流淌和冲刷痕迹，无裂缝，无漏浆、无跑模和涨模，无烂根，无错台，无冷缝，无夹杂物，无蜂窝、麻面和孔洞； 保持拆除模板后的原貌，无剔凿、磨、抹或涂刷修补处理痕迹； 螺栓孔眼整齐，孔洞封堵密实平整，颜色基本同墙面一致；2.2 站区道路及电缆沟2.2.1 质量要求2.2.1.1 表面观感质量 颜色：灰色。要求色泽均

13、匀无明显色差； 表面：砼密实整洁，面层平整，棱角整齐平直，无油迹、无锈斑、无粉化物，无流淌和冲刷痕迹，无裂缝，无漏浆、无跑模和涨模，无蜂窝、麻面和孔洞，无剔凿、磨、抹或涂刷修补处理痕迹； 防滑纹清晰，伸缩缝布置合理、美观。2.3 户外构支架吊装及护筒2.3.1 质量要求2.3.1.1 构支架表面镀锌层颜色一致，无色差，无污染。2.3.1.2 引上线同一方向设置，色标油漆美观。2.3.1.3 护筒达到清水砼标准且高度一致。2.4 建筑物外墙、屋面、天花吊顶及细部构造2.4.1 屋面工程2.4.1.1 架空隔热板铺设平整、稳固，缝隙勾填密实美观均匀。2.4.1.2 女儿墙面砖压顶设置挡水线，防止雨

14、水污染外墙面。避雷带设置保护基座。2.4.1.3 女儿抹灰层设置割缝，避免开裂。2.4.1.4 卷材端部裁齐，收口塞入预留凹槽内(砌砖时预留)，用金属压条钉压固定。2.4.1.5 屋面爬梯材质采用不锈钢，与墙体固定处设置保护盖。2.4.2 楼地面工程2.4.2.1 走廊地面设置色带且分段设置间隔色带，地砖对称布置，踢脚线平墙面。2.4.2.2 地砖与墙面砖隔块对缝。2.4.2.3 卫生间蹲便器四周打胶，地砖套割整齐。2.4.2.4 卫生间蹲便器地砖对称铺贴，管道、蹲便器居中成线。2.4.2.5 卫生间墙面与地面交接处采用镶黑色边块材，转角处块材成45连接。2.4.2.6 卫生间地漏居中。2.4

15、2.7 卫生间小便器地面分色。2.4.3 门窗工程 2.4.3.1 卫生间门设置通风百页2.4.3.2 木门套与地面交接处设置花岗岩踢脚防潮 2.4.3.3 内窗台上增设块材，方便擦拭清洗，外窗台采用块材，滴水不污染墙面。2.4.3.4 窗台细部处理。2.4.4 楼梯工程2.4.4.1 楼梯踏步两侧设置色带，侧边抛光。2.4.4.2 楼梯底板抹灰饰面细部。2.4.4.3 梯段侧面挡水板。2.4.4.4 踢脚线多踏步整块铺贴，踢脚线与踏步砖垂直对缝。2.4.4.5 扶手与墙面交接处理。2.4.5 顶棚工程2.4.5.1 顶棚与墙面阴阳角处理。2.4.5.2 走廊吊顶对称布置，或两侧加条板，避免

16、方板切割。2.4.5.3 风口及灯具居中布置。2.4.6 墙面工程2.4.6.1 瓷砖拼缝密实、平直，宽度和深度均匀，采用三角或圆弧勾缝。2.4.6.2 门窗无非整砖。2.4.6.3 外墙面孔洞周边处理光滑通顺。2.4.6.4 外墙面孔洞周边按平面窗套排砖，平顺有序。2.4.6.5 面砖墙面与涂料墙面交接处理。2.4.6.6 变形缝处理美观，与墙体间设置玻璃胶。2.4.7 室外工程2.4.7.1 室外散水处理。2.4.7.2 沉降观测点制作美观，标识清楚。2.4.8 机电安装工程2.4.8.1 屋面避雷带过建筑伸缩缝敷设加装弯补偿。2.4.8.2 屋面进水管管道标识清晰，与墙面交接处理细致。2

17、4.8.3 卫生间台盆落水 P式弯头排列整齐，标高一致。2.4.8.4 小便器安装高度一致，设置隔板，与墙面交接处打胶。三、工程管理措施3.1 创优领导小组、组织机构及质量机构、职责分工3.1.1 创优领导小组3.1.1.1 组长： 王子斌3.1.1.2 副组长：胡学军3.1.1.3 组员：、张忠喜3.1.2 创优实施小组3.1.2.1 组长： 李学军3.1.2.2 副组长： 李红儒3.1.2.3 组员：张振海、刘在飞、成海华、张江、雷祝功、吴兴祥、陈云枫、宋星宇。3.1.3 组织机构及质量机构220kV白腊变电站工程项目经理部项目经理：李学军项目总工：李红儒项目副经理：张忠喜项目技术部主任

18、成海华项目安质部主任兼专职安全员：邓树安综合班测量班水电班装修班机械班拌和班3.1.4 主要成员职责3.1.4.1 创优领导小组组长：王子斌 领导整个创优工作3.1.4.2 创优小组副组长： 胡学军 对工程创优进行初步策划，并指导创优工作实施。3.1.4.3 项目经理：李学军 具体策划并组织实施整个工程创优工作。3.1.4.4 项目副经理：张忠喜 协助项目经理负责创优工作具体实施，同时做好协调、服务等方面的工作。3.1.4.5 其余小组成员：张振海、刘在飞、成海华、张江、雷祝功、吴兴祥、陈云枫、宋星宇。 有效落实项目创优的各项工作，负责具体创优工作的实施。3.1.4.6 各区域质检员：刘在飞

19、 严格按照创优要求及规范做好所负责区域的质量检查工作。3.1.4.7 各区域施工员：张振海 具体落实所负责区域的创优实施工作。3.2 创优目标及策划3.2.1 质量目标3.2.1.1 总体目标 满足设计和国家施工验收规范要求，达到优良工程标准。 实现工程高水平通过“电力工程达标投产”。 施工期间不发生重大质量事故。 工程技术资料完整、真实、准确，满足工程归档及“达标”。 确保获得广东电网公司“安全、优质、文明”样板工程； 获得“中国电力优质工程奖”且评为高排序，并获得中国电力建设企业协会的推荐，参加国家级优质工程的评审 力争 “国家优质工程奖”3.2.1.2 定性目标 预埋件横平竖直、表面平整

20、预留洞口方正，位置准确； 砼达到清水砼效果； 建构筑物结构稳固、体形方正、位置准确；砼结构内实外光，线条顺直； 道路表面平整、分缝合理、美观，棱角方正，路面排水顺畅； 电缆沟道止口顺直，伸缩缝整齐划一，盖板平直、稳固、美观； 构支架轴线顺直，杆件及接地引下线布置整齐统一； 沟道排水顺畅，无积水； 照明、空调、给排水、消防管线布置合理、美观； 建筑装饰工程观感达到优良，内、外墙表面和楼面、地面平整，无裂纹、无空鼓，色调一致；一般抹灰工程、装饰工程达到优良标准； 主要建、构筑物无漏水、渗水、裂缝；管道、电缆沟排水通畅。3.2.1.3 定量目标 单位（子单位）工程优良率100%； 分项、分部（子分

21、部）合格率100%； 顾客满意率100%，顾客抱怨、投诉受理和处理率100% 。 自购材料的优良品率100%。 检验批一次验收合格率100%； 焊接合格率100%； 混凝土强度合格率100%； 观感评分得分率95%及以上； 工程回访满意率100% 。 达到现行110kV500kV送变电工程质量检验及评定标准（Q/CSG 10017-2007）中推荐值的标准。 工程带负荷一次启动成功。3.2.2 安全文明施工管理目标3.2.2.1 不发生人身重伤、死亡事故；3.2.2.2 不发生重大机械设备和火灾事故3.2.2.3 不发生负同等及以上责任的重大交通事故；3.2.2.4 不发生职业病、传染病、食物

22、中毒等事故；3.2.2.5 按贵州电网公司电网建设“安全、优质、文明”样板工程标准检查评定优良。3.2.3 环境管理目标3.2.3.1 不发生环境污染事故；3.2.3.2 不发生相关方合理抱怨；3.2.3.3 固体废弃物全部分类收集；3.2.3.4 废水、废液处理符合国家标准。3.2.4 工程档案及资料管理目标3.2.4.1 工程（技术）档案资料齐全、准确、工整，符合档案国家二级标准；3.2.4.2 各种竣工资料的填写、收集和整理做到及时、数据准确、内容完整、签字齐全、可查性强。3.3 专项施工方案、三级检验制及四新应用3.3.1 专项施工方案及作业指导书编制清单序号名称序号名称1土方作业指导

23、书20道路作业指导书2模板作业指导书21电缆沟作业指导书4钢筋作业指导书22消防作业指导书5砼作业指导书23预埋件作业指导书6清水砼作业指导书24焊接作业指导书7脚手架作业指导书25220kV主变安装作业指导书8砌筑作业指书26220kV主变油务处理作业指导书9装饰作业指导书27220kV安装作业指导书10门窗作业指导书28110kV安装作业指导书11吊顶作业指导书2910kV高压开关柜安装作业指导书12细部工程作业指导书30管母线安装作业指导书13防水作业指导书31软母线安装作业指导书14通风、空调作业指导书32二次屏柜安装作业指导书15电气、照明作业指导书33电缆敷设作业指导书16室内给排

24、水作业指导书34防火封堵作业指导书17地下管道作业指导书35高压交接试验作业指导书18吊装作业指导书36继保调试作业指导书19373.3.2 实行三级质量管理制度、处理好质量与进度的关系3.3.2.1 为了确保工程质量，在项目经理部实行三级质量管理制度。项目经理部设专职质量检查员，每个施工作业段派专人自检，每道工序自检过后再经项目部质检员检查合格后方能进行下道工序。质检员直接对项目经理和总工程师负责，行使监督权、检查权和质量检查否决权。在施工过程中，自觉接受监理和建设单位的质量监督，进行自检、互检、交接检，并定期不定期地组织质量大检查，严格奖罚制度，奖优罚劣，确保创优目标的全面实现。3.3.2

25、2 工程进度、工作效益、经济核算要服从工程质量。3.3.2.3 施工方案和质量措施没有确定、施工准备没有完成、没有进行技术交底不能施工。3.3.2.4 严抓工程质量，对于工序质量不合格的坚决整改。3.3.3 四新技术应用策划： 3.3.3.1 清水混凝土技术：清水混凝土是指结构混凝土硬化后不再对其表面进行任何装饰，以混凝土本色直接作为建筑物的外饰面。以清水混凝土作为装饰面，对美观、色差、表面气泡等方面都有很高要求，因此在混凝土配制、生产、施工、养护等方面都应采取相应的措施。 混凝土配制：混凝土原材料的颜色和技术参数应一致。 混凝土模板：为了使清水混凝土表面光滑无气泡，应选用覆膜木夹板。 混凝

26、土施工：混凝土浇筑时，混凝土下料口与浇筑面之间距离不能过大，否则混凝土易离析。振捣时应控制分层厚度不大于500mm，同时应避免漏振和过振。 混凝土养护：混凝土的养护应确保混凝土表面不受污染，对同一视觉范围内的清水混凝土采取相同的养护措施。 技术指标：a、 混凝土表面无裂缝、无明显气泡、无明显色差，无明蜂窝麻面；b、混凝土表面平整、光滑，轴线、体形尺寸准确。b、 混凝土表面平整、光滑，轴线、体形尺寸准确。c、 结构线条规则，棱角分明。d、 梁柱接头通顺，无明确槎痕。 应用部位：应用在主变基础、电抗器基础及其它外露的设备基础。3.3.3.2 清水混凝土模板技术：清水混凝土模板技术是指模板设计和应用

27、能确保混凝土表面质量、外观效果达到清水混凝土质量要求。 清水混凝上模板设计与制作技术：a、 清水混凝上模板设计必须满足强度、刚度和混凝土平整度的要求，保证拼缝严密无错缝，装拆方便，周转使用次数多。b、 清水混凝上模板采用材料应轻质高强，工艺性强，符合环保要求。c、 清水混凝土模板设计应做到模板分块、对拉螺栓孔眼排列规律整齐，几何尺寸精确，互换性好，面板子整光洁。d、 清水混凝土模板设计必须做出详细的支模节点设计和模板构造设计。 清水混凝土模板施工技术：a、 清水混凝土模板施工必须编制模板施工方案和操作工艺。b、 选择脱模剂应利于脱模，外观效果满足清水混凝上质量要求。 应用部位：应用在主变基础、

28、电抗器基础及其它外露的设备基础。3.3.3.3 节能型门窗应用技术 断桥型门窗技术：a、 型材材性和断面形式是影响门窗保温性能的重要因素之一。门窗框材质不同，其导热系数是不同的，导热系数越大，传热能力越强。b、 型材的断面最好是多腔的，一般应大于3腔，对于金属框的窗在保证有足够空腔的条件下用非金属材料如塑料、橡胶等进行断桥处理，断桥的宽度不宜小于15mm，长度应与框相等，在安装五金件和安装窗时不要破坏断桥结构。 中空玻璃技术：中空玻璃是一种以两片或多片玻璃组合而成，玻璃与玻璃之间的空间和外界用密封胶隔绝，里面是空气或其他特殊气体。选用高强度高气密性粘结密封胶、优质铝合金间隔框和干燥剂。 应用部

29、位：应用在主控楼部分门窗。3.3.3.4 施工控制网建立技术 施工控制网建立：a、 利用全站仪建立施工控制网可采用测角、测边或边角同测模式。应充分利用全站仪方便测边的优势，尽量采用测边网的形式，这时应注意控制网应有足够的图形强度和多余观测。对于测量精度要求高的工程，应尽量采用边角同测的形式，以保证控制网的精度和可靠性。b、 控制点的布设应根据工程的布局和工程的地质条件设计，并保证点位的稳定和良好的通视效果。c、 控制网的观测结果应按照有关规范进行必要的检核和改正，控制网的点位精度可参照有关规范和工程施工要求确定。 施工放样技术：坐标法放样是充分利用全站仪的这些优点，直接利用施工控制点和放样点的

30、坐标进行放样工作，避免了大量的放样数据的准备工作，提高了施工测量的工效，同时也减少了施工放样中可能出现的差错。 应用部位：应用在本工程全过程施工中。3.3.3.5 模板及脚手架CAD设计技术 模板CAD设计技术：通过CAD对模板进行排版设计，以及精确设计异型模板。 脚手架CAD设计技术：使用CAD辅助画出脚手架搭设图，并通过商业软件进行脚手架力学计算，确保脚手架安全性能。 应用部位：应用在站区建筑物脚手架、装饰装修工程排版。四、施工工艺措施4.1 清水砼工程施工技术质量保证措施4.1.1 应用范围4.1.1.1 构支架基础、柱、大、中型设备基础、等采用清水砼施工工艺。4.1.2 清水砼工艺质量

31、标准为：4.1.2.1 几何尺寸准确；4.1.2.2 大截面结构棱角倒圆名倒角，线条通顺；4.1.2.3 表面平整，颜色一致；4.1.2.4 无接槎痕迹，无蜂窝麻面，无气泡；4.1.2.5 模板拼缝有规律。4.1.3 施工工艺4.1.3.1 混凝土浇筑是保证混凝土外观的重要环节。在正式浇筑混凝土前做好交底工作，落实操作人员岗位职责、作业班次、交接时间和交接制度，做好气象情况收集工作。要求每次对运输的混凝土进行检查，发现过稀过稠均不得使用4.1.3.2 对混凝土的振捣时间适当延长保证混凝土表面光滑、无麻面、无气泡。因模板的密封很好，侧面几乎不透气，为此，振捣不怕跑浆，气泡必须从混凝土顶溢出。一般

32、每点振捣3035s。混凝土搅拌一要均匀，二要保证时间。振捣要密实，不得漏浆。混凝土分层浇筑，每层浇筑厚度不超过1.25 倍振捣有效半径，混凝土下料点分散布置，连续进行浇筑；插入式振捣棒移动间距不大于振捣棒作用的1.5 倍，每一振点延续时间以表面出现浮浆和不再沉落为度。下料点严格执行混凝土的配合比、搅拌时间、砼下料振捣工艺，工地派振捣混凝土经验丰富的人值班监督。早期养护应派专人负责，使混凝土处于湿润状态，养护时间应能满足混凝土硬化和强度增长的需要，使混凝土强度满足设计要求。本工程养护时间不得少于七天。混凝土浇筑成型后，用刷漆的角钢将边角包起以免使阴阳角受损。浇注时对偶尔流淌的水泥砂浆应及时洗擦干

33、净。以免影响清水混凝土外观质量。4.1.3.3 清水砼缺陷及整修：在清水砼施工时，尽管采取了一系列措施，但还可能在拼接的模板缝处出现错台现象、个别部位出现麻面。其处理方法：用砂轮机将突出部分打磨掉，麻面处用与砼同标号砂浆补平后，用泡沫塑料磨光后，再用107 胶与一定比例的白水泥和普通水泥搅拌成稀砂浆，用毛刷刷面即可。注意白水泥与普通水泥的掺兑比例应根据清水砼的颜色试配后确定，以保证整修后的砼表面颜色与大面积砼表面颜色一致。4.2 模板工程施工技术质量保证措施4.2.1 模板制作：因18mm 厚木模板幅面尺寸为2.44mx1.22m，为保证基础在宽范围不留竖缝，且考虑在周转过程中，模板拼缝不受损

34、害，决定将木模板水平制作，模板接缝错台处用木条补齐。各施工队和项目部有关人员应重视木模板及方木的制作质量,施工时项目部应抽出专人检查木模板及方木的制作质量。制作允许偏差为长宽不超过2mm, 对角线不超过3mm,方木厚度、平整度偏差不超过2mm。4.2.2 模板拼缝：模板接缝必须平顺，缝隙不超过1.5mm，模板拼缝处采用海绵粘胶带嵌缝，贴20mm 宽单面胶带纸。如个别模板拼缝宽度超过1.5mm 时，用腻子将缝隙补平，并粘贴20mm 宽单面胶带纸。胶带纸粘贴要求平顺，无折皱。4.2.3 基础,柱角木线条倒圆：4.2.3.1 基础,柱角倒圆木线条断面如图,木线条安装后必须顺直且与模板接缝处不漏浆.4

35、2.3.2 基础,柱角木线条安装方法为：先在基础,柱模面上两侧固定木线条，木线条与模板间加垫2mm 厚海绵条，再用20mm 宽胶带纸粘贴堵缝。木线条另一侧粘贴2mm 厚海绵条，然后用钉子从模板外侧向内拧入木线条内，将木线条与模板固定牢固。钉子不准露出木线条。另外木线条在1200mm 面上安装时应伸出模板外侧2mm，以便模板拼装时挤紧木线条。再者，应对木线条根部进行处理，使之大于90保证在模板拼装时挤紧木线条。4.2.3.3 鉴于变电建设基础较多，为保证基础模板的刚度和稳定性，基础模板采用槽钢加固法，槽钢规格、间距及背楞材料应通过力学计算来确定。经计算，基础清水砼模板用18a 槽钢加固，间距5

36、00mm，槽钢间用16 对拉螺栓加固。4.2.4 柱模板安装4.2.4.1 柱子底部在立模前，对柱根部模板支设处用1：2 水泥砂浆找平，找平层要用水平尺进行检查，确保水平平整。4.2.4.2 先将柱子第一层四面模板就位组拼好，在模板与模板的交接处粘一条315mm海绵条4.2.4.3 使模板四面按给定柱截面线就位，并使之垂直，对角线相等。4.2.4.4 安装柱模板时，在紧贴模板处加固竖向50100mm木楞，间距200mm，柱角位置先安装竖向加固木楞。柱箍采用483.5mm钢管，并用12的对拉螺栓连接。对拉螺栓两端紧固时必须采用双螺母紧固，对拉螺栓布置应横平竖直。紧固时用双蝴蝶或10mm钢板垫在2

37、根钢管上，2根钢管之间用12#铁丝绑牢，紧靠在方木上。具体见下图4.2.4.5 采用483.5 钢管作支撑体系，柱模设斜撑，柱模间设水平撑和剪刀撑。4.2.4.6 将柱根模板内清理干净，封闭清理口。4.2.5 梁模板安装4.2.5.1 梁底架子应稳定，梁底立杆间距不大于600mm，梁底横杆间距也不大于600mm。横杆与立杆交接处应在立杆上加两个卡扣，保证梁底不下沉。立杆应通长撑在地面上，立杆接长时应使用接头扣，不允许使用十字扣和转向扣。4.2.5.2 按设计标高调整立杆标高，然后在梁底先铺设一层50x100mm 方木，方木顶标高为设计梁底标高减一层木模板厚度，最后在方木上再铺设一层木模板。4.

38、2.5.3 梁起拱方法为：梁底两端降低10mm，梁底中间起拱10mm。（梁跨大于4m时，模板应按13起拱。）4.2.5.4 梁底模、梁侧模均纵向布置。梁侧模用50x100mm 方木加固，间距200mm，方木外侧用钢管纵向加固，间距500mm。加固好后用钢管斜撑与架子顶牢固，另对拉螺栓安装前一定要对其位置进行设计和弹线，确保螺丝在一条直线上。4.2.5.5 在主、次梁交接处，应在主梁侧板上留缺口，并钉上衬口档，次梁的侧板和底板钉在衬口档上。4.2.5.6 柱顶与梁交接处，要留出缺口，缺口尺寸即为梁的高及宽（梁高以扣除平板厚度计算），并在缺口两侧及口底钉上衬口档，衬口档离缺口边的距离即为梁侧及底板

39、厚度。4.2.5.7 次梁模板的安装，要待主梁模板安装并校正后才能进行。4.2.5.8 梁底模安装后，要挂中线进行检查，校核各梁模中心位置是否对正，并校核梁底标高。4.2.5.9 梁侧模、梁底模拼装时，只允许有横向接缝，不允许出现纵向接缝。拼缝处先用腻子填平，再用单面胶带纸粘牢。4.2.5.10 梁底梁侧其它预埋件用螺丝与模板固定牢固。4.2.6 模板拆除4.2.6.1 模板的拆除必须待混凝土达到要求的脱模强度后方可拆除。柱模板应在混凝土强度能保证其表面及棱角不因拆模而受损坏时，方可拆除；梁底模板在砼强度达到设计后方可拆除。4.2.6.2 拆下的模板要及时清理粘结物,修理并涂隔离剂,分类堆放整

40、齐备用；拆下的连接件及配件应及时收集，集中统一管理。4.3 钢筋工程施工技术质量保证措施4.3.1 钢筋工程是结构工程质量的关键，我们要求进场材料必须由合格供应商提供，并经过具有相应资质的试验室试验合格后方可使用，以确保原材料质量。4.3.2 具体控制措施:为保证与混凝土的有效粘结，防止钢筋污染，在混凝土浇筑后均要求工人立即清理钢筋上的混凝土浆，避免其凝固后难以清除。为有效控制钢筋的绑扎间距，在绑顶板钢筋时均要求操作工人先划线后绑扎。工人在浇筑墙体混凝土前安放固定钢筋，确保浇筑混凝土后钢筋不偏位。通过垫块保证钢筋保护层厚度，钢筋卡具和梯子筋控制钢筋排距、纵横间距和保护层。4.4 防水工程施工技

41、术质量保证措施4.4.1 防水选用具有专业资质、信誉好的分包队伍，施工操作人员均要持证上岗，并要求具有多年的施工操作经验。4.4.2 必须对防水材料进行优选，对确定的防水材料，除必须具有认证资料外，还必须对进场的材料复试，满足要求后方可进行施工。4.4.3 防水工程施工时严格按操作工艺进行施工，施工完成后必须及时进行蓄水试验，合格后及时做好防水保护层的施工，以防止防水卷材人为的破坏，造成渗漏。4.4.4 加强过程控制与检查，严格管理，以确保防水防水施工质量。4.5 装饰工程施工技术质量保证措施4.5.1 确定卫生间地漏安装高度,明确地面各层做法厚度,避免返坡。地漏安装位置，根据卫生间地砖尺寸，

42、安装在整块地砖的正中央，地砖沿对角线双向套割，排水更加顺畅。根据空间尺寸以及瓷、地砖尺寸,确定排砖方式及管道井尺寸,吊顶高度,尽量使用整砖,减少套割量。4.5.2 根据地砖、不同地板材质厚度，以及施工做法，确保在接茬处，平整。4.5.3 科学安排电气面板,卫生洁具及五金安装位置，使其既合理，又保证跟瓷、地砖缝对称安装；强弱电、讯号等外露设备,在规律的对称安装。4.5.4 熟悉施工工艺和细部做法，掌握材料特性。4.5.5 结合在样板施工期间，各专业在吊顶内，墙体内，地面内的各种管线，相互交叉，相互制约，相互影响的实际情况，确定各专业管道之间的合理位置和标高；制定各专业间合理的工序搭接和工艺流程。

43、4.5.6 墙、地面分格对缝: 门厅和公共走廊地面块材分格是对缝设计的，这就需要测量的平面轴线间距尺寸要非常准确。如果稍有偏差，则墙面块材施工后，地面在施工时就很难和墙面垂直。设定统一测定的柱网来施工，使地面石材分缝笔直，所有缝隙均匀一致。4.5.7 顶棚放线控制：吊顶天棚四周高度一致，起拱交圈正中点位置正确。对设备安装需提供精确的位置，才能使先期安装的风口和消防喷淋头的位置能与成品天花板配合准确。4.5.8 收口处理:装修收口是通过对装饰面的边、角以及衔接部分的工艺处理，以达到弥补饰面装修的不足之处，增加装饰效果的目的。用饰面材料遮盖、避免基层材料外露影响装修效果；或者用专门的材料对装饰面之

44、间的过渡部位进行装饰，以增强装修的效果。收口线不能有明显断头，交圈要求连贯、规整和协调。每条收口线在转弯、转角处能连接贯通，圆滑自然，不断头、不错位、宽度均匀一致。装修收口的方法主要有压边、留缝、碰接、榫接等方法。4.6 给排水,电气工程施工技术质量保证措施4.6.1 质量标准4.6.1.1 管道坡度、接口、支架、管件（水）：管道横平竖直，排列整齐，布局美观，坡度符合设计要求。螺纹接口有外露螺纹23 扣，防腐良好，无露油麻，镀锌无损和焊接；碳钢管焊接缝均匀一致，无表面缺陷；法兰连接平整，螺杆方向、露出长度一致；承插接口环缝间隙均匀，灰口平整、光滑、养护良好，且无抹口。支（吊托）架结构正确，埋设平整牢固，排列整齐，布置均匀、美观，与管子接触紧密，保温管子木设置正确。管件位置进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，操作方便。4.6.1.2 卫生器具、支架、阀门、配件（水）：器具位置准确、固定牢固、整齐美观，阀配件的位置及朝向合理、接口严密、安装端正、使用灵活、维修便利，器具配件完好无损伤，表面洁净，无外露油麻，接口灰缝均匀；成排器具排列整齐美观，标高差在5mm 以内，坐标偏差在3mm 以内。支架设
