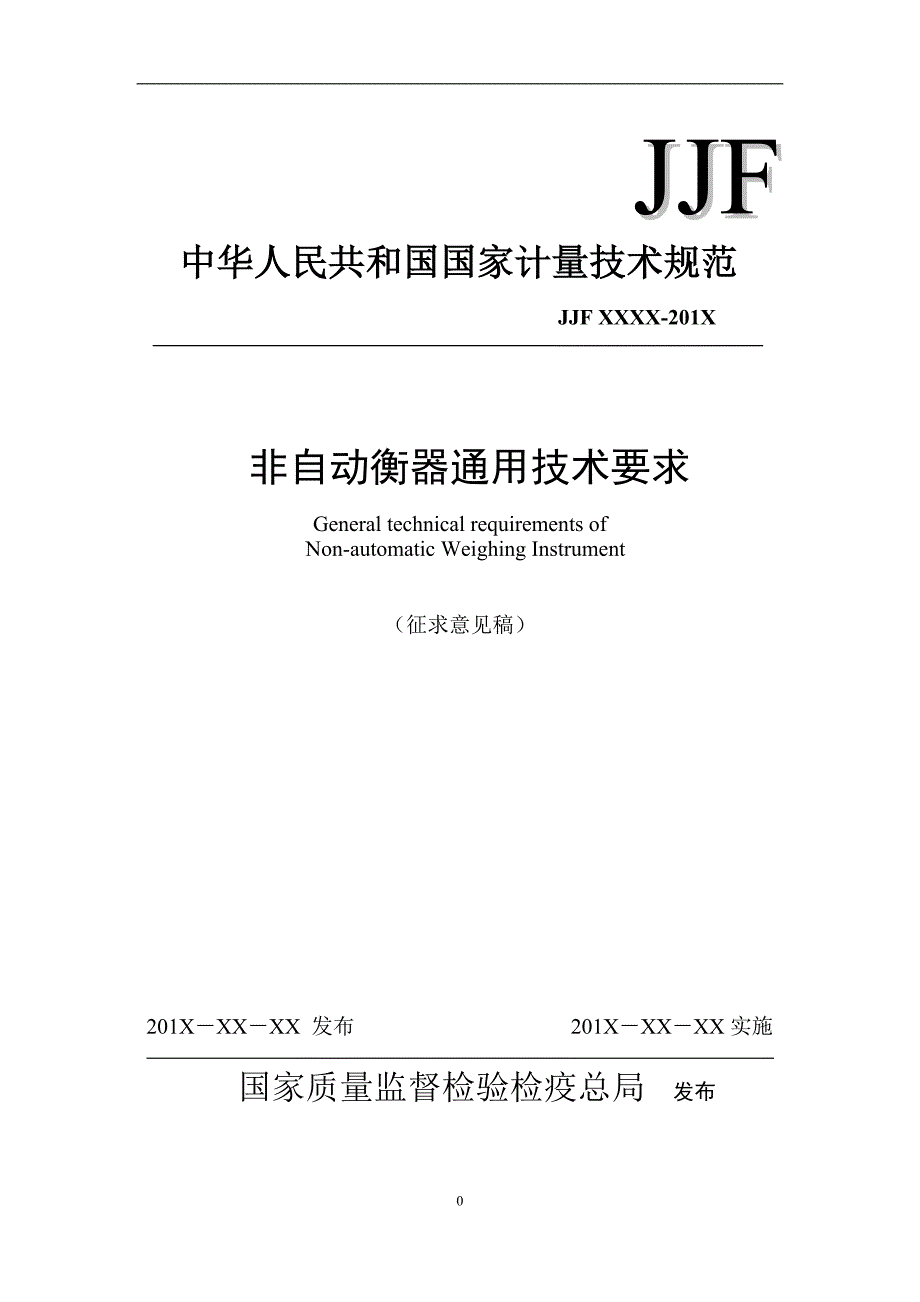

1、 JJF中华人民共和国国家计量技术规范 JJF XXXX-201X 非自动衡器通用技术要求 General technical requirements of Non-automatic Weighing Instrument（征求意见稿）201XXXXX 发布 201XXXXX实施 国家质量监督检验检疫总局 发布159JJF XXXX-201X JJF XXXX-201X非自动衡器通用技术要求General technical requirements of Non-automatic Weighing InstrumentJJJFXXXX-201X 归 口 单 位：全国衡器计量技术委员会主

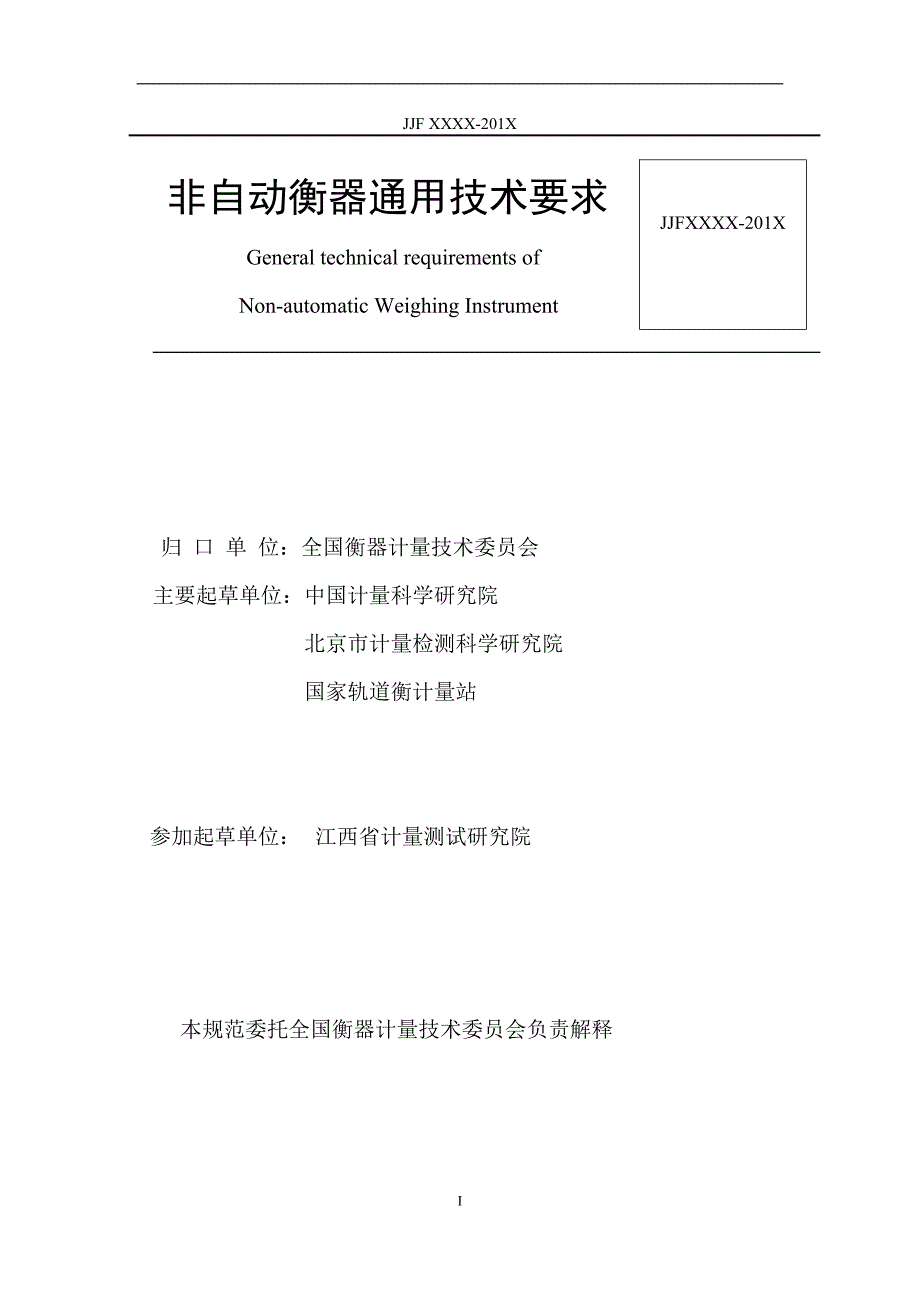

2、要起草单位：中国计量科学研究院 北京市计量检测科学研究院国家轨道衡计量站 参加起草单位： 江西省计量测试研究院 本规范委托全国衡器计量技术委员会负责解释JJF XXXX-201X本规范主要起草人： 中国计量科学研究院 北京市计量检测科学研究院 国家轨道衡计量站 本规范参加起草人： 江西省计量测试研究院 目 录引 言IV非自动衡器通用技术要求11 范围12 引用文件13 术语13.1 通用术语13.2 衡器的结构33.3 衡器的计量特性93.4 衡器的计量性能103.5 示值和误差113.6 影响量与参考条件153.7 性能试验154 概述154.1计量单位154.2 计量要求原则154.3 技

3、术要求原则154.4 要求的适用性165 计量要求165.1 分级原则165.2 衡器准确度等级的划分165.3 多分度衡器的附加要求175.4 辅助指示装置185.5 最大允许误差205.6称量结果间的允差205.7 试验标准器215.8 鉴别力215.9 由影响量和时间引起的变化225.10 型式评价试验和检查256 自行指示衡器或半自行指示衡器的技术要求296.1 结构的通用要求296.2 称量结果的指示316.3 模拟指示装置326.4 数字指示装置346.5 置零装置和零点跟踪装置356.6 皮重装置366.7 预置皮重装置406.8 锁定状态416.9 辅助检定装置（可拆卸或固定的

4、416.10 多范围衡器称量范围的选择416.11 不同的承载器和/或载荷传递装置和不同的载荷测量装置间的选择（或切换）装置426.12 “正、负”比较式衡器426.13 直接向公众售货的衡器426.14 直接向公众售货的计价衡器的附加要求446.15 价格标签衡器466.16 具有单位重量承载器的机械式计数衡器466.17 移动式衡器的附加技术要求466.19 便携式公路车辆衡器476.20 操作模式477 电子衡器的技术要求487.1 通用要求487.2 对显著增差的反应487.3 功能要求497.4 性能试验和量程稳定性试验497.5 软件控制的电子装置的附加要求508 非自行指示衡器

5、的技术要求558.1 最小灵敏度558.2 指示装置可采取的解决办法558.3 结构条件568.4 单等臂横梁578.5 1/10单臂比梁588.6 单游砣衡器（杠杆）588.7 罗伯威尔衡器和伯朗格衡器598.8 比例平台衡器608.9 具有带可拨动游砣的载荷测量装置的衡器(杠杆式)609 衡器和模块的标志619.1 说明性标志619.2 检定标志6410 计量管理6510.1 计量管理的责任6510.2 型式批准6510.3 首次检定6710.4 后续计量管理69附录A 非自动衡器试验程序70A.1 文件检查（10.2.1）70A.2 结构与文件比较（10.2.2）70A.3 初始检查70

6、A.4 性能试验70A.5 影响因子78A.6 耐久性试验（5.9.4.3）80附录B 电子衡器的附加试验81B.1 受试设备的通用要求82B.2 湿热、稳态82B.3 抗干扰性能试验82B.4 量程稳定性试验86附录C 称重指示器和模拟式数据处理装置模块的试验和报告88C.1 适用要求88C.2 通用试验原则89C.3 试验92C.4 型式评价试验报告格式95附录D 非自动衡器数字式数据处理装置、终端和数字显示器模块的试验和报告98D.1 适用要求98D.2 试验的一般原则99D.3 试验99D.4 型式评价试验报告格式100附录E 非自动衡器称重模块的试验和报告102E.1 适用要求102

7、E.2 试验的通用原则103E.3 试验103E.4 型式评价报告格式103附录F 非自动衡器模块兼容性核查106F.1 衡器106F.2 单独试验的称重传感器107F.3 单独试验的称重指示器或模拟式数据处理装置108F.4 带有模拟输出模块的兼容性核查110F.5 带有数字输出模块的兼容性核查111F.6 带有模拟输出模块的兼容性核查实例111附录G 对于软件控制的数字装置及衡器的附加检查及试验118G.1 具有嵌入式软件的装置与衡器（7.5.1）118G.2 个人计算机和其他具有可编程或可加载软件的装置(7.5.2)118G.3 数据存储装置(7.5.3)119G.4 试验报告格式120

8、附录H 非自动衡器试验报告格式121与型式有关的基本信息122与型式有关的基本信息（续）123型式评价用试验设备有关信息124型式评价汇总125核查表163引 言JJF XXXX-201X非自动衡器通用技术要求等同采用了国际法制计量组织（OIML）国际建议OIML R76-1：2006 Non-Automatic Weighing Instrument Part 1: Metrological and Technical Requirement Test，OIML R76-2：2007 Non-Automatic Weighing Instrument Part 2: Test Report

9、Format。本技术规范的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H均为规范性附录。本技术规范为首次制定。非自动衡器通用技术要求1 范围本技术规范规定了非自动衡器的计量要求和技术要求。本技术规范旨在提供标准化的要求和试验程序，以统一和可溯源的方法评价非自动衡器的计量性能和技术特性。本技术规范适用于非自动衡器的型式评价，并对首次检定、后续检定和使用中检查作出原则规定，实际操作执行相应的非自动衡器国家计量检定规程。2 引用文件JJG669 称重传感器GB/T 2423.1-2008 电工电子产品环境试验 第1部分：试验方法 试验A：低温(idt IEC 60068-2-1:20

10、07)GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温(idt IEC 60068-2-2:2007)GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验(idt IEC 60068-2-78:2001)GB/T 2424.2-2005电工电子产品环境试验、湿热试验导则(idt IEC60068-3-4:2001)GB/T 7551 称重传感器GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验(idt IEC 61000-4-2:2001)GB/T 17626.3-2006 电

11、磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验(idt IEC 61000-4-3:2002)GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验(idt IEC 61000-4-4:2004)GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验(idt IEC 61000-4-5:2005)GB/T 17626.6-2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度(idt IEC 61000-4-6:2006)GB/T 17626.11-2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度

12、试验OIML R76-1 Non-Automatic Weighing Instrument Part 1: Metrological and Technical Requirement TestOIML R76-2 Non-Automatic Weighing Instrument Part 2: Test Report FormatOIML D 11 General requirements for electronic measuring instruments凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本规范。3 术语3

13、1 通用术语3.1.1 衡器 weighing instrument通过作用于物体上的重力来确定该物体质量的计量器具。注： 按照R111和D28的规定，本技术规范中的“质量”（或“重量值”）更适宜用于表述“折算质量”或“在空气中称量结果的约定值”，而“砝码”是更适宜用作对其物理和计量特性作出了规定的质量的一种具体表现形式（等于实物量具）。衡器也可以用于确定与质量相关的量、大小、参数或特性。按其操作方式，可将衡器分为自动衡器（AWI）和非自动衡器（NAWI）。3.1.2 非自动衡器 non-automatic weighing instrument在称量过程中需要操作者干预，以确定称量结果是否

14、可接受的衡器。注1： 确定称量结果是否可被接受的过程，其中包括操作者所采取的影响称量结果的任何人为活动, 例如，当示值稳定时或载荷被调整时所采取的行动，以及决定是否接受观测到的称量结果的示值或是否打印输出等。确定称量结果是否可接受，包括由操作者对影响称量结果所采取的人为活动。（即调整载荷、调整单价、确定载荷可否接受等）。注2：在不能确定是非自动衡器或是自动衡器的情况时，优先采用OIML R 50、R 51、R 61、R 106、R 107和R 134自动衡器国际建议中的定义判定，而不是采用注1中的标准进行判定。注3：非自动衡器可以是：n 有分度或无分度；n 自行指示、半自行指示或非自行指示。注

15、4：在本技术规范中，非自动衡器通称“衡器”。3.1.2.1 有分度衡器 graduated instrument能够直接读取全部或部分称量结果的衡器。3.1.2.2 无分度衡器 non-graduated instrument不配备以质量为单位的数字标尺的衡器。3.1.2.3 自行指示衡器 self-indicating instrument无需操作者干预即可获得平衡位置的衡器。3.1.2.4 半自行指示衡器 semi-self-indicating instrument具有一个自行指示的称量范围，该衡器的称量范围需由操作者干预方能改变的衡器。3.1.2.5 非自行指示衡器 non-self-

16、indicating instrument完全靠操作者来获得平衡位置的衡器。3.1.2.6 电子衡器 electronic instrument装有电子装置的衡器。3.1.2.7 带价格标尺的衡器 instrument with price scales利用价格表或与一系列单价有关的价格标尺来表示付款额的衡器。3.1.2.8 计价衡器 price-computing instrument根据称量重量值与单价来计算出付款价格的衡器。3.1.2.9 价格标签衡器 price-labeling instrument为预包装物品打印出重量值、单价和付款额的计价衡器。3.1.2.10 移动式衡器 mob

17、ile instrument固定安装在车辆上或嵌入车辆内的非自动衡器。注1： 车载固定式衡器是指按特定用途设计的，牢固安装在车辆上的完整衡器。例如：安装在车辆上的邮政秤（移动邮局）。注2： 车载嵌入式衡器是指利用车辆的局部作为衡器使用的衡器。例如：垃圾秤、病床秤、托盘提升秤、叉车秤、轮椅秤。3.1.2.11 便携式公路车辆衡器 portable instrument for weighing road vehicles具有承载器该承载器可以是一个整体或由多个部分组成，用来确定公路车辆总重量的移动式非自动衡器。例如：便携式整体秤台，非自动轴重（或轮重）组合式秤台。本技术规范仅涵盖整体式秤台及非自

18、动轴重（或轮重）组合式秤台，该轴重（或轮重）秤台由几组非自动轴重（或轮重）秤组合来同时确定公路车辆总重，车辆所有轴(或轮)同时由承载器合适的部分所支承。3.1.2.12 自助衡器 self-service instrument由顾客自行操作的一种衡器。3.1.2.13 分等衡器 grading instrument将称量结果分配到预先设定的质量范围，从而来确定费用或费率的非自动衡器。例：邮政秤、垃圾秤。3.1.3 计量器具的指示 indications of an instrument由计量器具提供的量值。“指示”既包括显示也包括打印。3.1.3.1 必要指示 primary indicati

19、ons须符合本技术规范要求的指示、信号和符号。3.1.3.2 次要指示 secondary indications必要指示以外的指示、信号和符号。3.2 衡器的结构在本技术规范里，“装置”可以是衡器的一个小部件，也可以是一个主要部分，它可通过任意方法执行某个特定功能，且与其实现机理无关。例如，通过机械装置或按键启动某个操作。3.2.1 主要装置 main devices3.2.1.1 承载器 load receptor衡器用于承受载荷的部件。3.2.1.2 载荷传递装置 load-transmitting device衡器中将载荷作用于承载器上所产生的力传递到载荷测量装置的部件。3.2.1.3

20、 载荷测量装置 load-measuring device由衡器中的一种测量载荷质量的部件和指示装置或打印装置组成，该测量载荷质量的部件借助平衡装置平衡来自载荷传递装置的力。3.2.2 模块 module衡器中完成一种或多种特定功能的可识别部件。该部件可以根据本技术规范中的计量和技术要求单独评价。衡器的模块应满足规定的允许误差的要求。注： 衡器的典型模块是： 称重传感器、称重指示器、模拟或数字式数据处理装置、称重模块、终端和主显示器。典型模块见图1。目前根据本技术规范，可以对3.2.2.2至3.2.2.7条款中所描述的模块出具独立的型式批准证书。模拟式称重传感器(3.2.2.1)2数字式称重传

21、感器(3.2.2.1)2+3+ (4) *称重指示器(3.2.2.2)(3)+4+(5)+(6)+7模拟式数据处理装置(3.2.2.3)3+4+(5)+(6)数字式数据处理装置(3.2.2.4)(4)+5+(6)终端(3.2.2.5)(5)+6+7主显示器(3.2.2.6)7称重模块(3.2.2.7)1+2+3+4+(5)+(6)* 括弧中的数字表示的是可选部件图1 按术语3.2.2.和6.10.2定义的典型模块（也可以有其他组合形式）3.2.2.1 称重传感器 load cell在考虑了使用地点重力加速度和空气浮力影响后，将被测量值（质量）转换成另一种被测量值（输出）从而测量质量的力传感器。

22、引自OIML R 60：2000, 2.1.2 注： 配备了放大器、模/数转换器（ADC）及数据处理装置（可选）等电子器件的称重传感器称为数字式称重传感器（见图1）。3.2.2.2 称重指示器 indicator衡器中对称重传感器的输出信号进行模/数转换和进一步数据处理，并以质量单位显示称量结果的电子装置。3.2.2.3 模拟式数据处理装置 analog data processing device衡器中的一种电子装置。该电子装置可对称重传感器输出信号进行模/数转换和进一步数据处理，但并不显示所处理的数据，而是经数字接口以数字格式提供称量结果。该电子装置可以带有一个或多个按键（或鼠标，触摸屏等

23、来操作衡器。3.2.2.4 数字式数据处理装置 digital data processing device衡器中对数据作进一步处理但不显示所处理的数据，而是经数字端口以数字格式提供称量结果的电子装置。该装置可设有一个或多个按键对衡器进行操作。3.2.2.5 终端 terminal具有一个或多个操作按键，通过一个显示器来显示经称重模块或模拟式数据处理装置的数字接口传送的称量结果的数字装置。3.2.2.6 数字显示器 digital display数字显示器可以是一个主显示器或一个辅助显示器。a)主显示器：嵌在称重指示器或终端外壳内，或作为一个单独装置的显示器（即：不带按键的终端），如：与称重

24、模块组合使用。b)辅助显示器：附加外围设备（可选），重复显示称量结果和其他必要指示，或提供更多的非计量信息。注：主显示器和辅助显示器不得与必要指示和次要指示（3.1.3.1和3.1.3.2）相混淆。3.2.2.7 称重模块 weighing module包括衡器所有机械和电子装置（即：承载器、载荷传递装置、称重传感器和模拟式数据处理装置或数字式数据处理装置），但不包括显示称量结果的衡器的部分。称重模块可以选择多个装置进行进一步（数字）数据处理并对衡器进行操作。3.2.3 电子部件 electronic parts3.2.3.1 电子装置 electronic device OIML D 11：

25、2004, 3.2由电子组件构成并实现某一特定功能的装置。通常将电子装置制成一个独立的单元，并能对其进行单独的试验。注： 上述定义的电子装置可以是一台完整的衡器（例如：直接向公众售货的衡器）、一个模块（如：称重指示器、模拟式数据处理装置、称重模块）或一台外围设备（如：打印机、辅助显示器）。3.2.3.2 电子组件 electronic sub-assembly OIML D 11：2004, 3.3电子装置的一部分，由电子元件组成，自身具有明确的功能。例如： A/D转换器，显示器。3.2.3.3 电子元件 electronic component OIML D 11：2004, 3.4在半导体

26、气体或真空中，利用电子或空穴传导的最小物理实体。例如：电子管、晶体管、集成电路。3.2.3.4 数字装置 digital device只执行数字功能并提供数字输出或显示的电子装置。例如：打印机、主显示器或辅助显示器、 键盘、终端、数据存储装置、个人计算机。3.2.3.5 外围设备 peripheral device外围设备是一种能重复或进一步处理称量结果和其他必要指示的附加装置。例如：打印机、辅助显示器、键盘、终端、数据存储装置、个人计算机。3.2.3.6 保护性接口 protective interface一种硬件或软件接口，只允许数据传入衡器、模块或电子元件的数据处理装置中，而不能通过此

27、接口：n 显示没有清楚定义并可能作为称量结果的数据；n 伪造显示的、处理的或存储的称量结果或必要指示；n 调整衡器或改变调整因子，除非是使用与衡器组合在一起的装置和规定的调整程序，或者是使用外置调节砝码对级衡器进行调整的情况下。3.2.4 （衡器的）显示装置 displaying device (of a weighing instrument)以可视形式提供称量结果的装置。3.2.4.1 显示元件 displaying component显示平衡或结果的元件。n 在具有一个平衡位置的衡器上，它仅显示平衡。n 衡器有多个平衡位置时，该元件既显示平衡也显示结果。3.2.4.2 标尺标记 scal

28、e mark显示元件上与确定的质量值相对应的刻线或其他标记。3.2.5 辅助指示装置 auxiliary indicating devices3.2.5.1 游码 rider能放置和移动置于横梁的分度尺上或横梁本身上的一种可取下来的小砝码。3.2.5.2 内插读数装置（游标或副尺）device for interpolation of reading (vernier or nonius)与显示元件相连接，无需特别调整即可对衡器标尺进行细分的装置。3.2.5.3 补充显示装置 complementary displaying device能够估计标尺标记和显示元件间距离所对应质量的一种可调装置

29、3.2.5.4 带有微分标尺分度的指示装置 indicating device with a differentiated scale division能够将小数点后最后一位数字明显区别与其他位数字的一种数字指示装置。3.2.6 扩展显示装置 extended displaying device根据手动指令，将衡器的实际分度值（d）暂时转换为小于检定分度值（e）的装置。3.2.7 辅助装置 supplementary devices3.2.7.1 水平调节装置 leveling device将衡器调整到标准位置的装置。3.2.7.2 置零装置 zero-setting device当承载器上

30、无载荷时，将示值设置到零的装置。3.2.7.2.1 非自动置零装置 non-automatic zero-setting device由操作人员将示值置零的装置。3.2.7.2.2 半自动置零装置 semi-automatic zero-setting device给一个手动指令后，即能将示值自动置零的装置。3.2.7.2.3 自动置零装置 automatic zero-setting device无须操作人员干预 ，衡器能将示值自动置零的装置。3.2.7.2.4 初始置零装置 initial zero-setting device在衡器接通电源和使用之前，即能将示值自动置零的装置。3.2.7

31、3 零点跟踪装置 zero-tracking device自动将零点示值保持在一定界限内的装置。3.2.7.4 皮重装置 tare device当承载器上有载荷时，将示值置为零的装置：n 不改变净载荷的称量范围（添加皮重装置）；n 减少净载荷的称量范围（扣除皮重装置）。皮重装置按功能可以分为：n 非自动皮重装置（靠操作人员平衡皮重）；n 半自动皮重装置（根据一个手动指令即能自动平衡皮重）；n 自动皮重装置（无需操作人员干预即能自动平衡皮重）。3.2.7.4.1 皮重平衡装置 tare-balancing device当衡器上有载荷时，不指示皮重值的一种皮重装置。3.2.7.4.2 皮重称量装

32、置 tare-weighing device无论衡器上有无载荷均能存储皮重值，并能显示或打印皮重值的一种皮重装置。3.2.7.5 预置皮重装置 preset tare device从毛重或净重值中减去预置皮重值，并能指示计算结果的装置，因此净重的称量范围也将相应减小。3.2.7.6 锁定装置 locking device固定衡器全部或部分机械机构的装置。3.2.7.7 辅助检定装置 auxiliary verification device能够使衡器的一个或多个主要装置实施单独检定的装置。3.2.7.8 承载器和载荷测量装置的选择装置 selection device for load rec

33、eptors and load-measuring devices无论是否使用了中间载荷传递装置，都可使一个或多个承载器连接到一个或多个载荷测量装置上的一种装置。3.2.8 软件 software3.2.8.1 法制相关软件 legally relevant software能定义或执行受法制管理的功能，并属于计量器具或模块的程序、数据、型式特定及装置特定参数。 法制相关数据举例：最终测量结果，如毛重、净重和皮重/预置皮重值（包括小数点符号和单位），称量范围和承载器（如果使用多个承载器）的标识和软件标识。3.2.8.2 法制相关参数 legally relevant parameter受法制管

34、理的计量器具或模块的参数。法制相关参数的型式可以分为：型式特定参数和装置特定参数。3.2.8.3 型式特定参数 type-specific parameter其值仅取决于衡器型式的法制相关参数，型式特定参数是法制相关软件的一部分，它们在衡器型式批准时确定。举例：用于质量计算、稳定性分析、价格计算和化整，软件标识的参数。3.2.8.4 装置特定参数 device-specific parameter其值仅取决于衡器本身的法制相关参数。装置特定参数包含校准参数（如量程调整、其他调整或修正）和配置参数（如最大秤量、最小秤量、计量单位等）。只有在特定的操作模式下才能对它们进行调整或选择，装置特定参数可

35、分为：受保护的（不得更改）和授权者可访问的（可设定参数）。3.2.8.5 测量数据长期存储 long-term storage of measurement data为了实现后续相关法制目的，而对现有完成测量后的数据进行的保存（如日后贸易结算、顾客不在场时确定贸易结算总量、或政府鉴定和立法的特别应用）。3.2.8.6 软件标识 software identification一个关于软件的可读性特征的序列，且该序列与该软件有密不可分的对应关系（如版本号、校验和）。3.2.8.7 软件分割 software separation软件应明确分为法制相关软件和非法制相关软件，如不设置软件分割则认为整个

36、软件是法制相关的。3.2.9 计量相关 metrologically relevant影响称量结果或任何其他必要指示的任何装置、模块、部件、元件或功能，都认为是与计量相关。3.3 衡器的计量特性3.3.1秤量 weighing capacity3.3.1.1 最大秤量（Max） maximum capacity（Max）不计添加皮重时的最大称量能力。3.3.1.2 最小秤量（Min） minimum capacity（Min）最小秤量是一个载荷值，小于该载荷值时称量结果可能产生过大的相对误差。3.3.1.3 自行指示秤量 self-indication capacity无需操作者干预，衡器自身

37、即可取得平衡的称量能力。3.3.1.4 称量范围 weighing range最小秤量和最大秤量之间的范围。3.3.1.5 自行指示扩展区间 extension interval of self-indication在衡器的称量范围内，自行指示范围能够扩展的值。3.3.1.6 最大除皮效果(T = + , T = - ) maximum tare effect添加皮重装置或扣除皮重装置的最大称量能力。3.3.1.7 最大安全载荷 （Lim）maximum safe load（Lim）衡器所能承受的，不致使其计量性能发生永久改变的最大静载荷。3.3.2 标尺分度 scale divisions3

38、3.2.1 标尺间距（模拟指示衡器）scale spacing (instrument with analog indication)标尺上任意相邻两个标尺标记之间的距离。3.3.2.2 实际分度值（d）actual scale interval（d）以质量单位表示的值：n 对于模拟指示，是指两个相邻标尺标记所对应的值之差；n 对于数字指示，是指两个相邻示值之差。3.3.2.3 检定分度值（e）verification scale interval（e）用于对衡器分级和检定的以质量单位表示的值。3.3.2.4 数码分度值 scale interval used for numbering两个

39、相邻标有数码的标尺标记之间的差值。3.3.2.5 检定分度数（n）number of verification scale intervals（n）最大秤量与检定分度值之比。n = Max/e3.3.2.6 多分度衡器 multi-interval instrument只具有一个称量范围，该称量范围又由不同分度值分成几个局部称量范围的一种衡器。这几个局部称量范围，均是根据载荷递增或递减而自动确认。3.3.2.7 多范围衡器 multiple range instrument对于同一承载器，衡器有两个或多个称量范围，它们具有不同的最大秤量和不同的分度值，每个称量范围均从零到其最大秤量。3.3.3

40、 缩比（R）reduction ratio（R）载荷传递装置的缩比是：R = FM/FL式中：FM：作用在载荷测量装置上的力FL： 作用在载荷承载器上的力3.3.4 型式 type指影响计量性能的所有部件均已被明确地确定的衡器或模块（包括衡器或模块的族）的最终类型。3.3.5 族 family 引自OIML B 3: 2003, 2.3属于同一制造型式, 并在测量方面具有相同设计特点与计量原理的一组可识别的衡器或模块（例如相同型式的称重指示器，相同设计型式的称重传感器和载荷传递装置），但它们的一些计量和技术性能特性（例如：Max、Min、e、d、准确度等级等）可能不同。族的概念主要是为了减少型

41、式评价工作的试验量。不排除在一份证书中列上一个以上的族的可能性。3.4 衡器的计量性能3.4.1 灵敏度 sensitivity对一给定的被测质量值，灵敏度为观测变量l的变化量l与相应被测质量m的变化量m之比。3.4.2 鉴别力 discrimination衡器对载荷微小变化的反应能力。对一给定的载荷，鉴别力阈是最小附加载荷的值，当将此附加载荷轻缓地放到承载器上或从承载器上取下时，能使示值发生一个可觉察到的变化。3.4.3 重复性 repeatability在相对恒定的试验条件下，以相同的方式将同一载荷多次加放到承载器上，衡器提供相互一致结果的能力。3.4.4 耐久性 durability衡器

42、在使用周期内保持其性能特征不变的能力。3.4.5 预热时间 warm-up time衡器从开始通电到符合本技术规范要求之间所经历的时间。3.4.6 最终重量值 final weight value衡器完全静止、平衡且没有影响示值的干扰时获得的重量值。3.5 示值和误差3.5.1 指示方式 methods of indication3.5.1.1 砝码平衡 balancing by weights用以平衡载荷（考虑了载荷缩比后）的受控砝码值。3.5.1.2 模拟示值 analog indication可以用分度值的分数来评定平衡位置的示值。3.5.1.3 数字示值 digital indicat

43、ion标尺标记由依次排列的数字组成，不能用分度值的分数来细分的示值。3.5.2 称量结果 weighing results注： 以下定义仅适用于衡器加载前示值为零的情况。3.5.2.1 毛重值(G或B) gross value(G或B)皮重装置或预置皮重装置不运行时，衡器上载荷的重量示值。3.5.2.2 净重值(N) net value(N)皮重装置运行后，载荷在衡器上重量值的示值。3.5.2.3 皮重值(T) tare value(T)由皮重称量装置确定的载荷重量值。3.5.3 其他重量值 other weight values3.5.3.1 预置皮重值(PT) preset tare value(PT)在衡器上输入代表重量的数值，以适用于不单独确定皮重时的其他称量。“输入”的方法包括键入、从存储的数据中调入或通过接口输入。3.5.3.2 计算净重值 calculated net value测得的重量值（毛重或净重）与预置皮重值的差值。3.5.3.3 计算重量值 calculated weight
