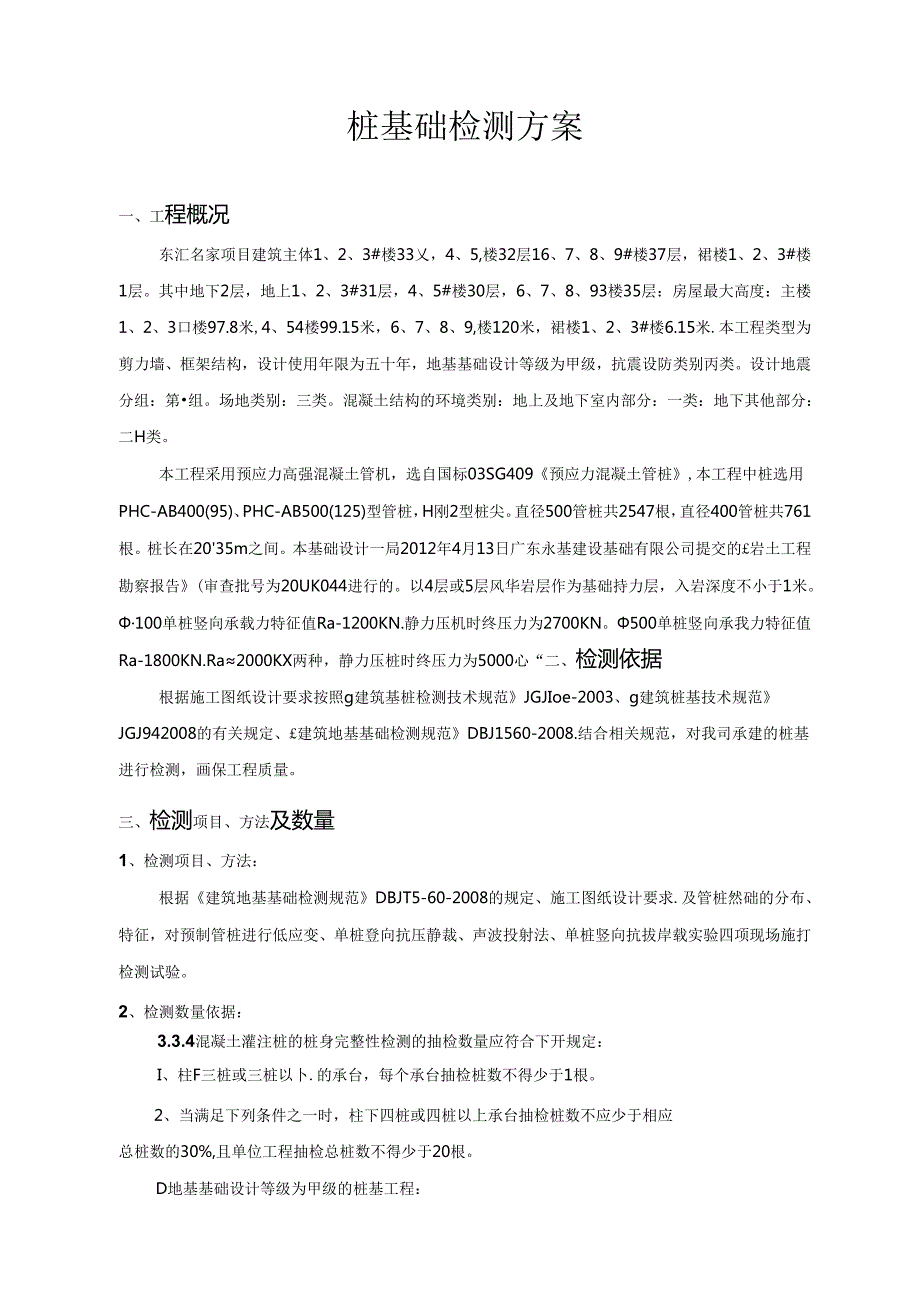

1、一、工程概况2二、检测依据2三、检测项目、方法及数量2四、检测技术方案54.1低应变检测54.2单班竖向抗压静载试验74.3单桩竖向抗拔静皱试验94.4声波投射12五、检测数据及资料管理15六、附件15桩基础检测方案一、工程概况东汇名家项目建筑主体1、2、3#楼33乂，4、5,楼32层16、7、8、9#楼37层，裙楼1、2、3#楼1层。其中地下2层，地上1、2、3#31层，4、5#楼30层，6、7、8、93楼35层：房屋最大高度：主楼1、2、3口楼97.8米,4、54楼99.15米，6、7、8、9,楼120米，裙楼1、2、3#楼6.15米.本工程类型为剪力墙、框架结构，设计使用年限为五十年，地

2、基基础设计等级为甲级，抗震设防类别丙类。设计地震分组：第组。场地类别：三类。混凝土结构的环境类别：地上及地下室内部分：一类：地下其他部分：二H类。本工程采用预应力高强混凝土管机，选自国标03SG409预应力混凝土管桩,本工程中桩选用PHC-AB400(95)、PHC-AB500(125)型管桩，H刚2型桩尖。直径500管桩共2547根，直径400管桩共761根。桩长在2035m之间。本基础设计一局2012年4月13日广东永基建设基础有限公司提交的岩土工程勘察报告(审查批号为20UK044进行的。以4层或5层风华岩层作为基础持力层，入岩深度不小于1米。100单桩竖向承载力特征值Ra-1200KN

3、静力压机时终压力为2700KN。500单桩竖向承我力特征值Ra-1800KN.Ra2000KX两种，静力压桩时终压力为5000心“二、检测依据根据施工图纸设计要求按照g建筑基桩检测技术规范JGJIoe-2003、g建筑桩基技术规范JGJ942008的有关规定、建筑地基基础检测规范DBJ1560-2008.结合相关规范，对我司承建的桩基进行检测，画保工程质量。三、检测项目、方法及数量1、检测项目、方法：根据建筑地基基础检测规范DBJT5-60-2008的规定、施工图纸设计要求.及管桩然础的分布、特征，对预制管桩进行低应变、单桩登向抗压静裁、声波投射法、单桩竖向抗拔岸载实验四项现场施打检测试验。

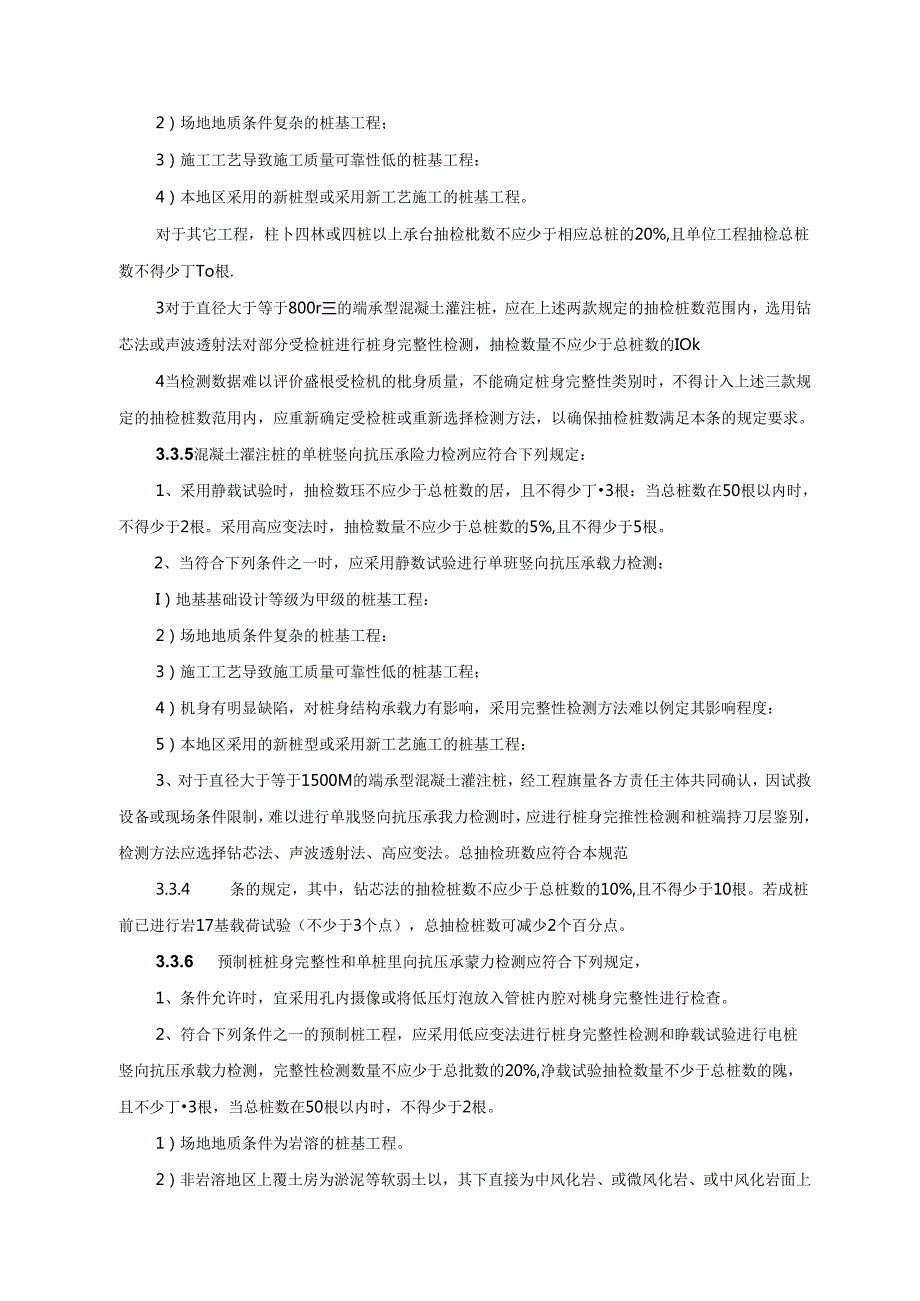

4、2、检测数量依据：3.3.4混凝土灌注桩的桩身完整性检测的抽检数量应符合下开规定：I、柱F三桩或三桩以卜.的承台，每个承台抽检桩数不得少于1根。2、当满足下列条件之一时，柱下四桩或四桩以上承台抽检桩数不应少于相应总桩数的30%,且单位工程抽检总桩数不得少于20根。D地基基础设计等级为甲级的桩基工程：2）场地地质条件复杂的桩基工程；3）施工工艺导致施工质量可靠性低的桩基工程：4）本地区采用的新桩型或采用新工艺施工的桩基工程。对于其它工程，柱卜四林或四桩以上承台抽检枇数不应少于相应总桩的20%,且单位工程抽检总桩数不得少丁To根.3对于直径大于等于800r三的端承型混凝土灌注桩，应在上述两款规定的

5、抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测，抽检数量不应少于总桩数的IOk4当检测数据难以评价盛根受检机的枇身质量，不能确定桩身完整性类别时，不得计入上述三款规定的抽检桩数范用内，应重新确定受检桩或重新选择检测方法，以确保抽检桩数满足本条的规定要求。3.3.5混凝土濯注桩的单桩竖向抗压承险力检冽应符合下列规定：1、采用静载试验时，抽检数珏不应少于总桩数的居，且不得少丁3根：当总桩数在50根以内时，不得少于2根。采用高应变法时，抽检数量不应少于总桩数的5%,且不得少于5根。2、当符合下列条件之一时，应采用静数试验进行单班竖向抗压承载力检测：I）地基基础设计等级为甲级的桩

6、基工程：2）场地地质条件复杂的桩基工程：3）施工工艺导致施工质量可靠性低的桩基工程；4）机身有明显缺陷，对桩身结构承载力有影响，采用完整性检测方法难以例定其影响程度：5）本地区采用的新桩型或采用新工艺施工的桩基工程：3、对于直径大于等于1500M的端承型混凝土灌注桩，经工程旗量各方责任主体共同确认，因试救设备或现场条件限制，难以进行单戕竖向抗压承我力检测时，应进行桩身完推性检测和桩端持刀层鉴别，检测方法应选择钻芯法、声波透射法、高应变法。总抽检班数应符合本规范3.3.4 条的规定，其中，钻芯法的抽检桩数不应少于总桩数的10%,且不得少于10根。若成桩前已进行岩17基载荷试验（不少于3个点），总

7、抽检桩数可减少2个百分点。3.3.6 预制桩桩身完整性和单桩里向抗压承蒙力检测应符合下列规定，1、条件允许时，宜采用孔内摄像或将低压灯泡放入管桩内腔对桃身完整性进行检查。2、符合下列条件之一的预制桩工程，应采用低应变法进行桩身完整性检测和睁载试验进行电桩竖向抗压承载力检测，完整性检测数量不应少于总批数的20%,净载试验抽检数量不少于总桩数的隗，且不少丁3根，当总桩数在50根以内时，不得少于2根。1）场地地质条件为岩溶的桩基工程。2）非岩溶地区上覆土房为淤泥等软弱土以，其下直接为中风化岩、或微风化岩、或中风化岩面上只有较薄的强风化岩。3）桩端持力层为遇水易软化的风化岩层。4）采用“引孔法”施工的

8、桩基工程。3对本条第2款规定以外的预制桩工程，应采用高应变法同时进行桩身完挖性检测和单桩竖向抗压承载力检测，抽检桩数不应少于同条件下总桩数的8%,且不得少于10根。地基基础设计等级为甲级和地质条件较为更杂的乙级管桩基础工程，抽检桩数应增加个百分点。其中符合下列条件之的桩基工程，抽检桩数可减少一个百分点：1）已按有关规范的规定对焊接接缝进行了抽检的桩基工程。2）对于已采用孔内摄像或低压灯泡进行桩身完整性检查、检查桩数超过工程桩总数的80%且未发现明显质量缺陷的预应力管桩工程。3）采用机械接头的预应力管枇工程。4）施工过程中采用打桩自动记录设备进行施工记录的桩基工程。3.3.9对要向抗拔承检力有设

9、计要求的桩基工程，应进行单班要向抗拔龄就试验.抽检桩效不应少于总数的1%,且不得少于3根.1、低应变法检测按图纸要求，硕制管桩：一区低应变：166根，二区低应变：87根，三区低应变：191根，四区低应变：219根。2、静栽试验按图纸要求，预制管桩：一区静桩数量9根，二区静桩数量5根，三区静桩数量10根，四区静桩数量11根，共6根。灌注桃：二区静桩数量2根,四区静桩数量2根.3、抗拔实验：按图纸要求，预制管桩：区抗拔实验：3根，二区抗拔实验：3根，三区抗拔实验：3根，四区抗拔实验：4根。4、声波投射实验：按图纸要求，混凝土灌注桩：二区声波投射：20条.四、检测技术方案4.1 低应变检测4.1.1

10、 检测目的本方怯适用于检测混凝土桩的桩身完挖性，判定桩身缺陷的程度及位践，并为其它方法的进一步检测提供依据。4.1.2 检测依据及数加规定本工程检测数量是根据施工图纸设计要求规定的按照建筑基桩检测技术规范JGJ1.oe-2003执行要求对桩基进行低应变检测。4.1.3 检测仪器设备及现场准备受检桩桩头必须相对高于桩周土（送桩），桩面打扫干净，若桩头没有法兰盘,必须在桩顶面打磨出三个平整点。基桩反射波法测试处理系统示意图见图Ie图1基桩反射波法测试处理系统示意图4.1.4 基本原理基桩反射波法检测桩身结构完整性的施本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到波阻抗变

11、化界面(如蜂自、离析、缩径、夹泥、断裂等桩身缺陷)和桩底面时，将产生反射波，通过分析反射波的到时、幅值和波形特征，就能判断桩的完整性。假设批为一维线性弹性杆，其长度为1.,横截面积为A,用性模量为E,质量密度为P，弹性波速为C(C2=EP)，广义波阻抗为Z=ACp,土阻力为R,推导可得桩的一维波动方程：2u2d2uR=Ct2x2pA假设桩身中某处波阻抗发生变化，当应力波V从介质【(波阻抗为Z。进入介质H(波阻抗为Z,时，将产生反射波V,和透射波匕。它们与波阻抗的关系如下：V,=Vi(Z1.-ZJ/(Z1.+Z2)Vt=2V,Z1/(Z1+ZJ根据桩身缺陷反射波的佃值定性确定桩身缺陷的严武程度；

12、根据反射波的到时t,由下式确定桩身缺陷位置：1.x=Ct,24.1.5评判标准检测按照广东省标准基桩反射波法检测规程(DBJ15-27-2000)中的仃关规定进行。根据实测波形特征对桩身结构完整性分类的一般依据见表1.桩身结构完整性分类表表1类别桩身结构完整性定义波形特征I被身结拘完照。无缺陷反射波、或有Ir覆反射波，有明确(正常)的桩底反射信号，波速正常.I1.桃身存在轻微缺陷，但桩身结构完整性掂本不影响班的正常使用.缺陷反射波幅值小，有明确正常的桩底反射信号，波速正常。III桩身存在明显缺陷，应采用其它方法进一步抽检确定其可用性.1、缺陷反射波帕值较大、桩底反射不明显。2、嵌岩桩桩反射波与

13、入射波相位相同.3、波速不正常.IV被身存在严正缺陷或断桩。1、枚陷反射波闹值大.2、周期性缺陷反射波.桩身存在缺陷的基桩，可能会影响正常使用功能，如可能影响竖向承极力、水平承载力、桩的耐久性或导致不均匀沉降等。在正常情况下，1、1【类桩桩身结构完整性可满足使用要求：III类桩应采用其它方法进一步抽检，并根据实际工程情况确定是否可用：IV类桩应进行工程处理并进步检测确定严重缺陷或断桩以下部位桩身脑量是否正常.4.2单桩竖向抗压静或试验1.2. 1检测目的本方法适用于确定各种嵯桩的I监向极限承载力或对工程桩的承栽力进行抽样检验及评价。4. 2.2检测前的准备工作受检桩桩头应为原桩头，且桩头距地面

14、高程以20Cm范困内为宜。对试验荷载较小的桩，若桩顶未破损可不另作处理。对预应力管桩，顶部可填碎芯1至2米，可掺早强剂以缩短龄期,对右钻孔灌注桩,应做成验桩帽,我方提供桩帽图。5. 2.3检测桩的龄期要求预制桩在砂土中入土7天后：粉土不得少于10天：饱和软粘性土不得少于25天。灌注桩应在桩身混凝上达到设计强度后，才能进行试验。6. 2.4检测仪器采用丁斤顶加荷，荷载用与T斤顶相联的压力表或压力传感器测定油压，并换兑出荷载。试桩沉降采用百分表或电子位移计测量。沉降观测平面可取桩（或桩帽的顶面或恻面，当桩（或桩帽）侧面作为沉降观测平面时，观测面距桩（或桩相）顶面不应小于05倍桩径。7. 2检测基本

15、原理及方法检测原理：采用压重平台反力装置：压重量不得少于预估最大试胺荷载的1.2倍，压盘应在试验开始前一次加上，井均匀稳固放置于平台上。试验装置示菽图见下图I。图I试验奘置示意图本次忒验依照广东省标准建筑地基基础检测规范（DBJ15-60-2008）中的有美“单桩竖向抗压静我试验”的规定进行。试验要点如下：1）最大试验荷载取设计承载力特征值的2倍。加载应分级进行，采用逐级等量加载：分级荷载宜最大加载量或预估极限承载力的1/10,其中第一线荷我和第二级荷载可取分级荷载的2倍，以后每级荷载取为分级荷载.2）每级加载后，第5、15、3。、Inin时各测读一次，以后每隔15Inin读一次。3）受检桩沉

16、降相对收敛标准：加载时每级荷载维持时间不应少于小时，最后15min时间间隔的桩顶沉降增量小于相邻15min时间间隔的桩顶沉降增量.4）当桩顶沉降速率达到相对收敛标准时，再施加下一级荷载。5）卸载应分级进行，逐级等量卸载.每级卸妆量取分级荷载的2倍，其中第一级可视情况取分级荷载的23倍。卸载时，每级荷栽维持15min,按第5、15min测读桩顶沉降量。卸载至零后，应测读桩顶沉残余沉降量，维持时间为2h,测读时间为第5、15、30min,以后每隔30Inin测读一次。6）出现下列现象之一时，可终止加载试验：（1）某级荷载作用下，桩的沉降量为前级荷载作用下沉降量的5倍（陡降型），且素计总沉降量sMO

17、mm：（2）某级荷载作用F，桩顶沉降大于前一级荷载作用卜.沉量的2倍，且经24h尚未达到相对稳定标准。（3）当达不到极限荷我，已达到最大试验荷载，桩顶沉降速率达到相对稳定（收敛）标准。（4）当荷载-沉降曲线呈缓变型时,可加极至桩顶总沉降量6080mm:在特殊情况下，可根据具体要求加载至桩顶累计沉降超过SOmnt1.7）单桩竖向极限承载力应按卜列方法确定:（1）根据沉降陨荷我变化的特征确定：对于陡降型Q-S曲线，取其发生明显陡降的起始点对应的荷载值。（2）根据沉降随时间变化的特征确定：取STgt曲线尾部出现明显向下弯曲的前一级荷载值.（3）当出现6条第二款的情况，取前一级荷栽值。）对于馈型Q-S

18、曲线可根据沉降量确定，宜取s=40mm所对应的荷载值，当桩长大于40m时，宜考虑桩身的弹性压缩量：对于直径28005的桩，可取s-0.05D（D为桃身直径）对应的荷载。当桩长大于25m时，宜考虑桩身用性压缩量，但竖向抗压极限承数力对应的总沉降量不得大于8011mo（5）当按上述四款判定桩的螺向抗压承载力款达到极限时，桩的螺向抗压极限承载力应取最大试验荷载值。4.3单桩竖向抗拔静裳试验4.3.1 检测目的采用接近于竖向抗拔桩的实际工作条件的忒验方法，确定试桩的单桩竖向抗拔极限承载力。4.3.2 检测基本原理及方法本次试验采用锚桩法：由主梁、与试机钢筋焊接相连的锚笼，提供支座反力的锚桩构成加载反力

19、系统.加载采用电动油泵同时驱动分别放置在2根锚桩上的并联100OkN油压千斤顶（每根锚桩上放置一个千斤顶）。压力值由经过标定的压力表给出，再由千斤顶的标定曲线换算成荷载值，压力表精度不小于0.4级。试验用压力表、电动油泵、离压油管在最大加载压力不应超过规定工作压力的80%.试桩的上拔变形、锚桩的沉降变形，通过对称布置于试桩桩头、锚桩桩头的百分表测量，其分辨力优于或等于001.n.所有百分表均用磁性表座固定于基准梁上，基准梁具有一定刚度。基准桩中心与试桩中心、锚桩中心保持一定距离，须符合表M.2.6的规定。表142.6受检桩、反力桩、反力支墩边和基准桩之间的距离反力装置受检梃中心与反力板中心受检

20、板中心与反力支墩边受检桩中心与基准桩中心基准梃中心与反力桩中心基准桩中心与反力支母边反力板装直3d且2.Om3d且2.Om3d且2.Cta反力支墩装篁;2B且2.Om1.5B且2.Om汪：1d-受检桩的设计直径，如受检桩为扩底板时，d为犷大端直径.B反力支墩宽度,2对大直径根静载试验，当基准梁长度达到12m或以上时，其基准板与受检桩、反力板H反力支烧）之间的距离仍不能满足上述要求时,应对基准板位移迸行监测。监测方法可采，二级基推梁系统、或采用分辨力可达到O.Imm的水准仪等仪器进行检测。4.3.3 懒桩制作要求锚桩桩顶高出试桩桩顶1500m,务必保持锚桩桩顶平整.单穗鼻向杭拔静喊试验（IS鞋反

21、力送）示*图试桩桩身钢筋伸出桩顶长度不宜少于40d+500mm1为钢筋直径）。为设计提供依据时.，试桩按钢筋强度标准值计算的抗拉力应大于预估极限承教力的1.25倍.试桩顶部露出地面的高度不宜小于300mm,桩身垂百度偏差不应大于1%抗拔桩桩头处理示意图抗拔桩桩头处理示意图4.3.5 试验的则1、采用慢速维持荷载法逐级等量加载，分级荷载为最大加效显或预估极限承载力的1/10,其中第一级可取分级荷栽的2倍。每级荷就达到相对稳定后加下一级荷载，直至试批破坏或者满足设计要求。2、读数时间为每级加载后，按5,10,15,15,15,30,30.分钟的时间间网读数，直至变形达到稳定标准为止,在此阶段需要记

22、录桩身外寤部分裂缝开展情况。3、稔定标准：每一小时沉降不超过O.1mm,并连续出现两次。4、符合卜.列条件之一时，即可终止加载：1.在某级荷载作用下，桩顶上拔量大于前级荷战作用下上拔星的5倍，I1.累计上拔量大于15mm；2 .当达不到极限荷载，已达到爆大试验荷载，桩顶上拔量速率达到相对稳定标准：3 .按钢筋抗拉强度控制，桩顶上拔荷毂达到钢筋强度标准值的0.9倍：4 .按机顶上拔量控制，当累计桩顶上拔星超过100nIm时。4.4声波投射4.4.1、 忒验目的检测基桩枕身完整性，判定桩身缺陷的位置、范用和程度。4.4.2、 检测标准（1）广东省标准建筑地基基础检测规范DBJ15-60-2008；

23、2）关建筑工程地基基础检测工作的通知（穗建质【2010】574号）：（3）招标单位提供的图纸资料。4.4.3、 检测数量本工程冲孔灌注桩桩二区总桩数44根,依据规范耍求采用低应变法及声波透射法进行桃身质量的抽样检测。经与业主、设计、施工、监理方共同确定，采用声波透射法检测的桩数量为20根，检测班布置详见附图2。当检测桩存在较严重侦量问即时，应按要求进一步检测，4.4.4、 检测技术要求（1）基本原理超声波透射法检测混凝土质量的原理是事先在桩内预埋若干条声测管，作为超声波接收和发射换能器的通道（见图1）。检测时在个管内放入发射超声波的发射探头，在另一个管内放入接收超声波的接收探头。两个探头由底

24、部往上I可步提升，仪器记录超声波在由二管组成的能测面内传播的声学特征。根据波的到达时间，幅度大小，频率变化及波形畸变程度，经过分析处理，从而判定出碎质员状况，存在缺陷的性质、大小及空间位置、龄匀质性。（2）配合工作要求在灌注混凝土之前，需要在被检测的鞋桩内预先埋入检测预埋管，待约15天碎龄期后开始检测。预埋管施工应满足下列要求：管材要求及驳接方式预埋管用内径5cm的普通自来水管或黑铁管。用自来水管的螺口驳接方式，但驳接时不用麻丝，油漆，直接拧接即可。管内不能有泥沙或其它异物存在。上、下管口要封口，上管口要高出灌注砂面30cm以上，检测前将检测管引至井口位置（地面），以便检测时安装探头电缆滑轮。

25、固定方式预埋管可直接用铁丝捆扎在钢筋笼竖筋上，各预埋管要大致相互平行，并大致垂直于桩底。如果钢筋笼不到底，则底部应用铁丝捆扎短钢筋作相对固定,为了安全，尽可能不婴在桩底内焊接.对于钢筋笼到底并且是用吊机吊入桩孔的，可在地面先把预埋管安装在钢筋笼上。此时如果采用点焊驳接固定预埋管，请注意不能焊穿或局部漏焊管材。空桩部分检测管采用10号低碳钢丝（直径3.251m）绕索后再用锚钉固定于井壁，每根检测管单独固定。各检测管由多节衔接加长，每节检测管附壁固定不少于一处。布于大桩径桩中心轴线位置的检测管以“十”字型式绕紧铁丝并固定于井壁.埋管根数及分布要求当桩直彳仝0.8mDW2.0m时，按正三角形分布，安
