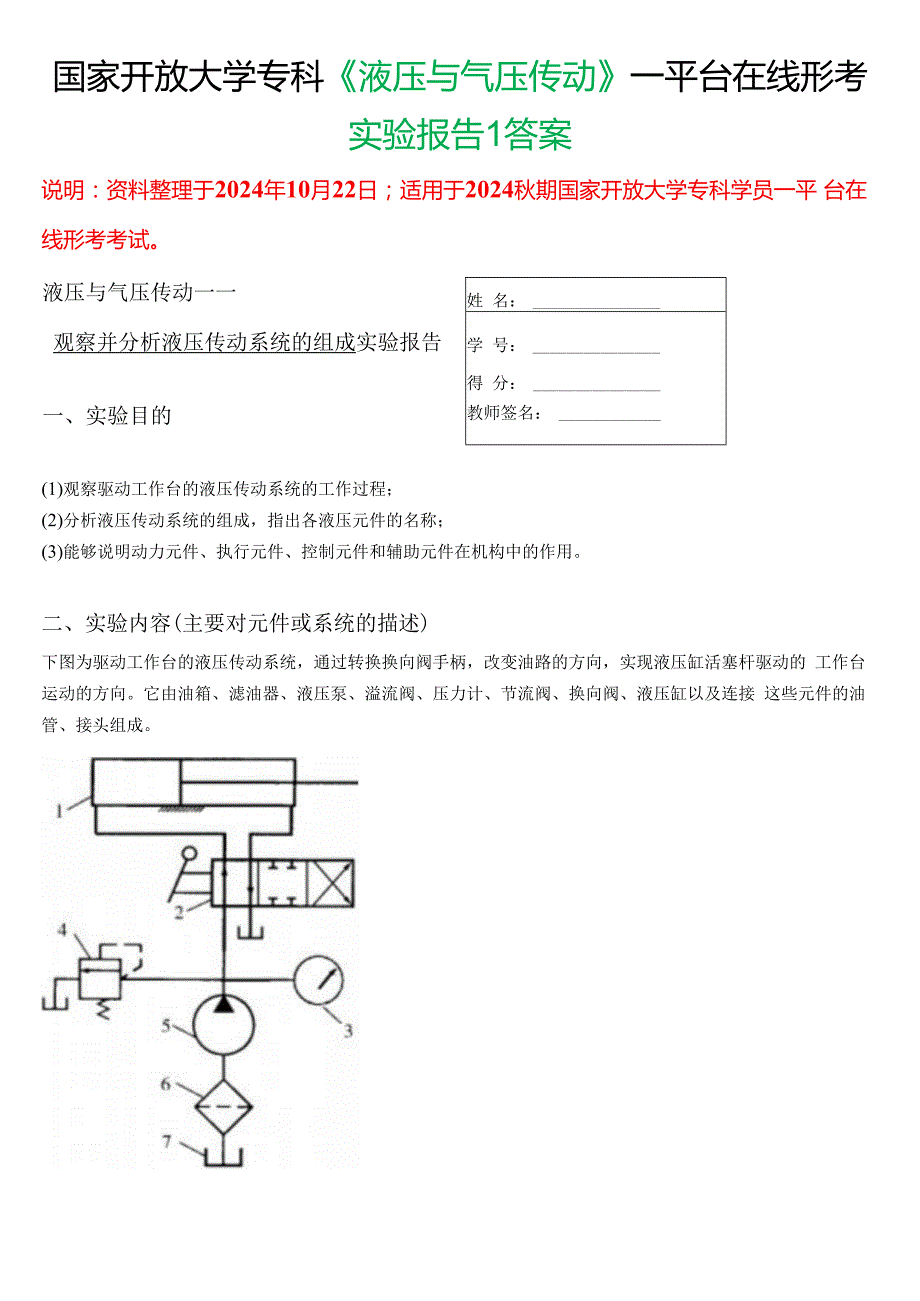

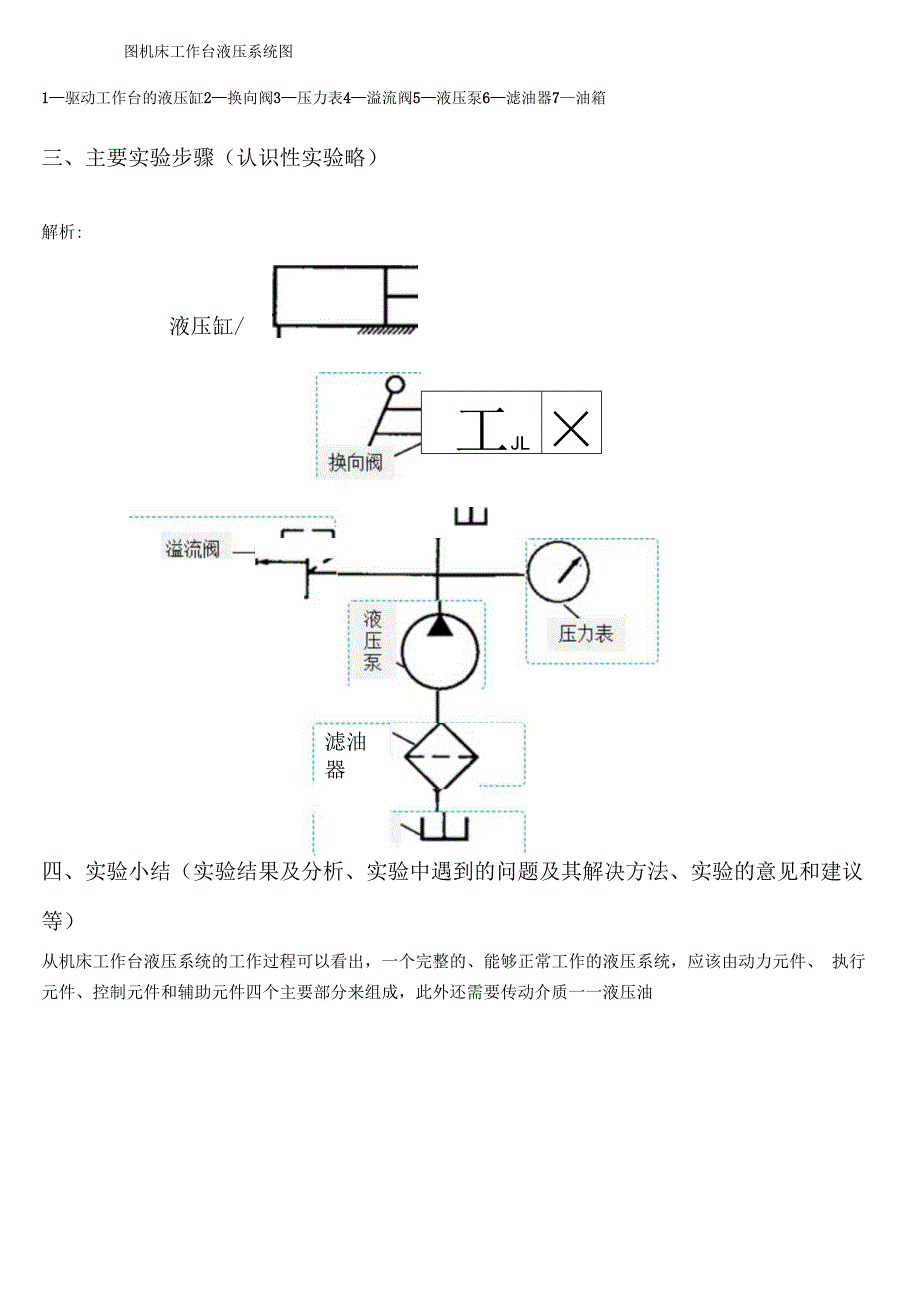

国家开放大学专科液压与气压传动一平台在线形考实验报告1答案说明：资料整理于2024年10月22日；适用于2024秋期国家开放大学专科学员一平 台在线形考考试。液压与气压传动一一姓 名：观察并分析液压传动系统的组成实验报告学 号：得 分：一、实验目的教师签名：(1)观察驱动工作台的液压传动系统的工作过程；(2)分析液压传动系统的组成，指出各液压元件的名称；(3)能够说明动力元件、执行元件、控制元件和辅助元件在机构中的作用。二、实验内容(主要对元件或系统的描述)下图为驱动工作台的液压传动系统，通过转换换向阀手柄，改变油路的方向，实现液压缸活塞杆驱动的 工作台运动的方向。它由油箱、滤油器、液压泵、溢流阀、压力计、节流阀、换向阀、液压缸以及连接 这些元件的油管、接头组成。图机床工作台液压系统图1驱动工作台的液压缸2换向阀3压力表4溢流阀5液压泵6滤油器7油箱三、主要实验步骤（认识性实验略）解析:液压缸/工JLT T滤油器油箱四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由动力元件、 执行元件、控制元件和辅助元件四个主要部分来组成，此外还需要传动介质一一液压油
