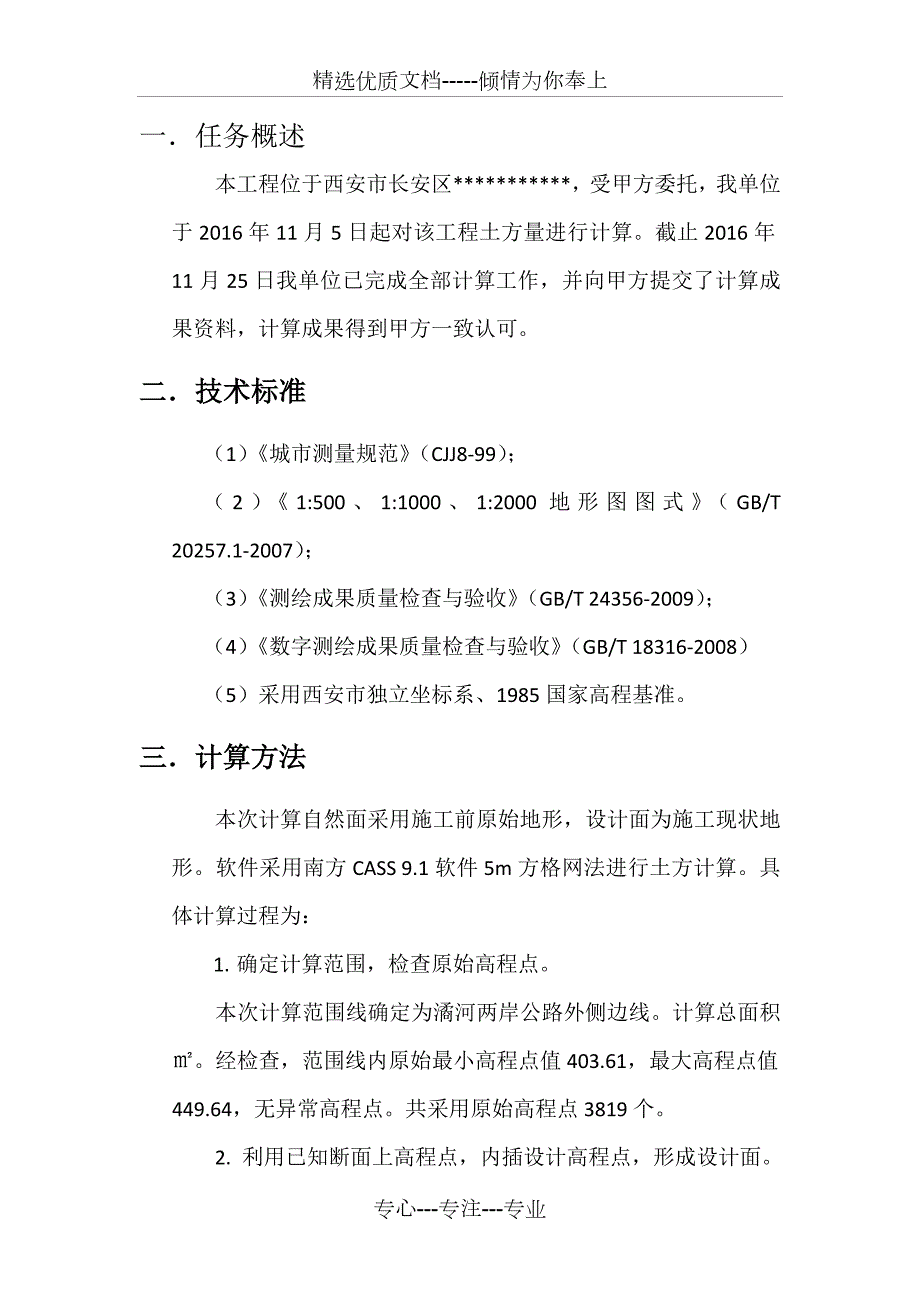

1、精选优质文档-倾情为你奉上土方计算报告委托单位:计算单位: 二一六年十二月目 录专心-专注-专业一任务概述本工程位于西安市长安区*,受甲方委托,我单位于2016年11月5日起对该工程土方量进行计算。截止2016年11月25日我单位已完成全部计算工作,并向甲方提交了计算成果资料,计算成果得到甲方一致认可。二技术标准(1)城市测量规范(CJJ8-99);(2)1:500、1:1000、1:2000地形图图式(GB/T 20257.1-2007);(3)测绘成果质量检查与验收(GB/T 24356-2009);(4)数字测绘成果质量检查与验收(GB/T 18316-2008)(5)采用西安市独立坐标
2、系、1985国家高程基准。三计算方法本次计算自然面采用施工前原始地形,设计面为施工现状地形。软件采用南方CASS 9.1软件5m方格网法进行土方计算。具体计算过程为:1. 确定计算范围,检查原始高程点。本次计算范围线确定为潏河两岸公路外侧边线。计算总面积。经检查,范围线内原始最小高程点值403.61,最大高程点值449.64,无异常高程点。共采用原始高程点3819个。2. 利用已知断面上高程点,内插设计高程点,形成设计面。利用委托方提供的10条断面资料,依据施工设计地形图,内插设计高程点,共采用设计高程点1926个。3.叠加自然面和设计面,计算挖、填土方。利用原始高程点和设计高程点,形成原始自然面和设计面。利用南方CASS 9.1软件先对设计面构建DTM,再利用5m方格网法计算挖、填土方,计算成果如下:总填方:.8m总挖方:.0m四计算成果 1. 5m方格网法土方计算成果图(见附图)2. 土方计算报告五检查验收本次计算成果经我公司的两级检查、一级验收,各项精度符合规范要求,成果可靠,满足委托方要求。六附图附图1:5m方格网法土方计算成果图
