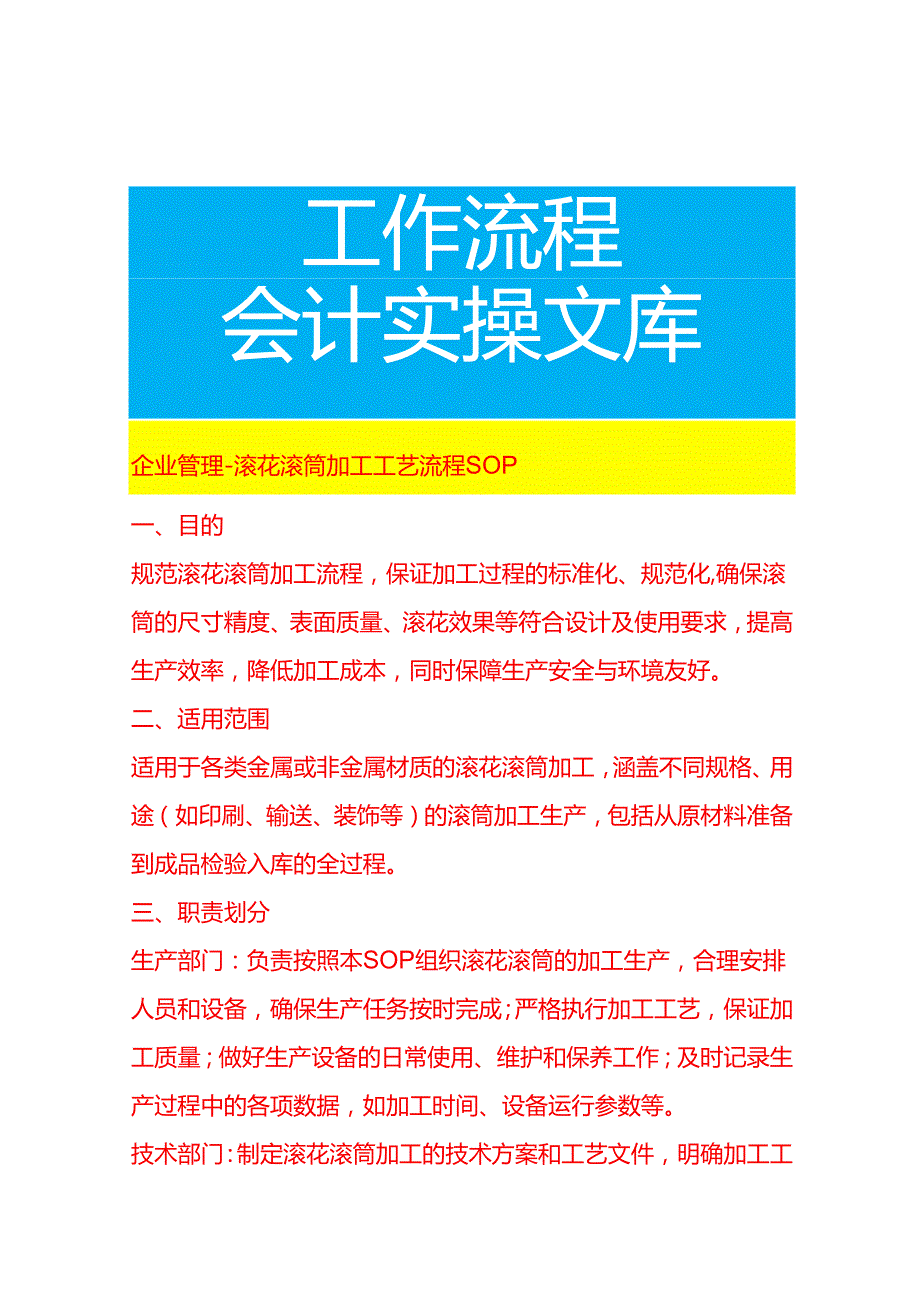

1、工作流程会计实操文库企业管理-滚花滚筒加工工艺流程SOP一、目的规范滚花滚筒加工流程，保证加工过程的标准化、规范化,确保滚筒的尺寸精度、表面质量、滚花效果等符合设计及使用要求，提高生产效率，降低加工成本，同时保障生产安全与环境友好。二、适用范围适用于各类金属或非金属材质的滚花滚筒加工，涵盖不同规格、用途（如印刷、输送、装饰等）的滚筒加工生产，包括从原材料准备到成品检验入库的全过程。三、职责划分生产部门：负责按照本SOP组织滚花滚筒的加工生产，合理安排人员和设备，确保生产任务按时完成；严格执行加工工艺，保证加工质量；做好生产设备的日常使用、维护和保养工作；及时记录生产过程中的各项数据，如加工时间

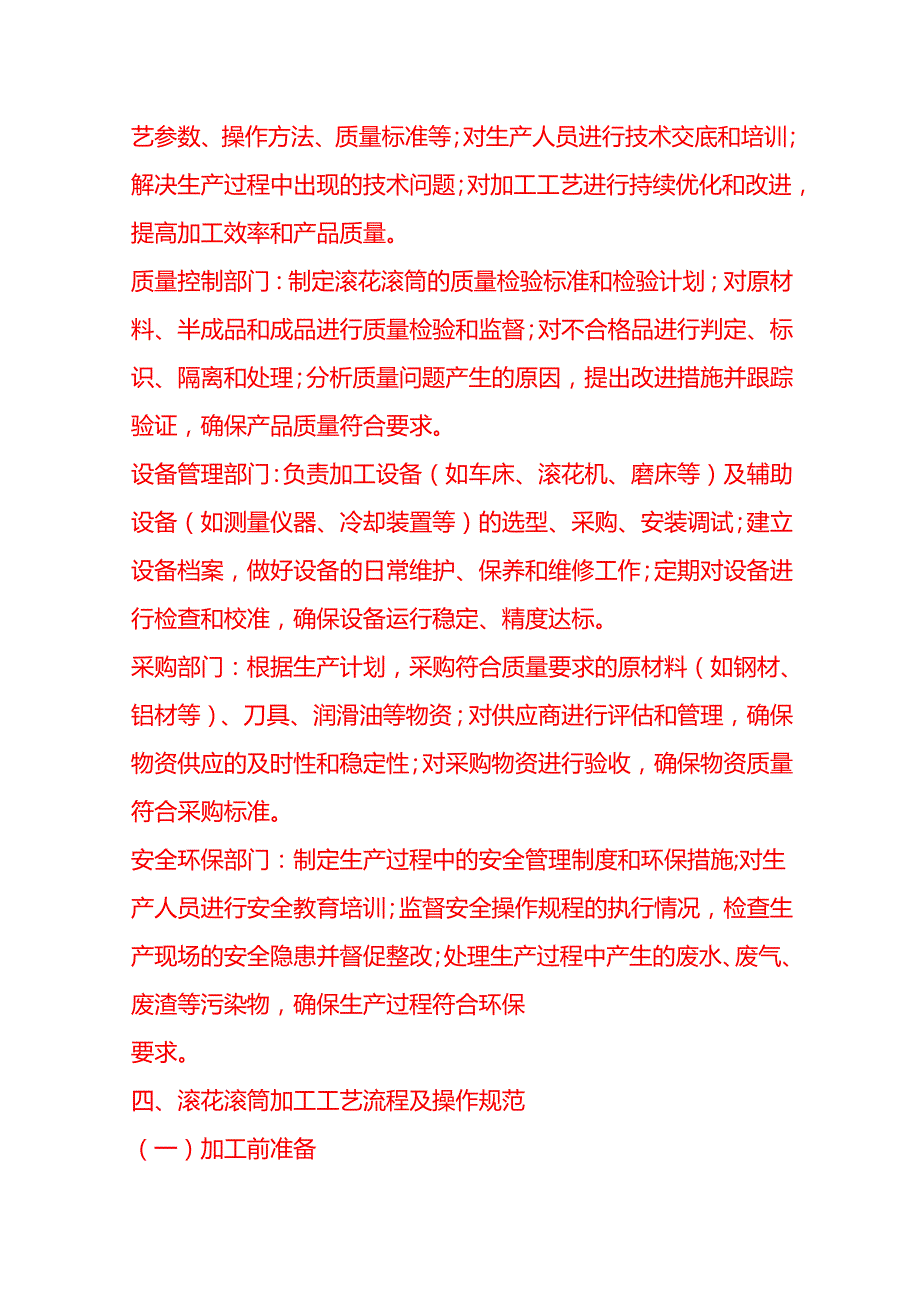

2、设备运行参数等。技术部门：制定滚花滚筒加工的技术方案和工艺文件，明确加工工艺参数、操作方法、质量标准等；对生产人员进行技术交底和培训；解决生产过程中出现的技术问题；对加工工艺进行持续优化和改进，提高加工效率和产品质量。质量控制部门：制定滚花滚筒的质量检验标准和检验计划；对原材料、半成品和成品进行质量检验和监督；对不合格品进行判定、标识、隔离和处理；分析质量问题产生的原因，提出改进措施并跟踪验证，确保产品质量符合要求。设备管理部门：负责加工设备（如车床、滚花机、磨床等）及辅助设备（如测量仪器、冷却装置等）的选型、采购、安装调试；建立设备档案，做好设备的日常维护、保养和维修工作；定期对设备进行检

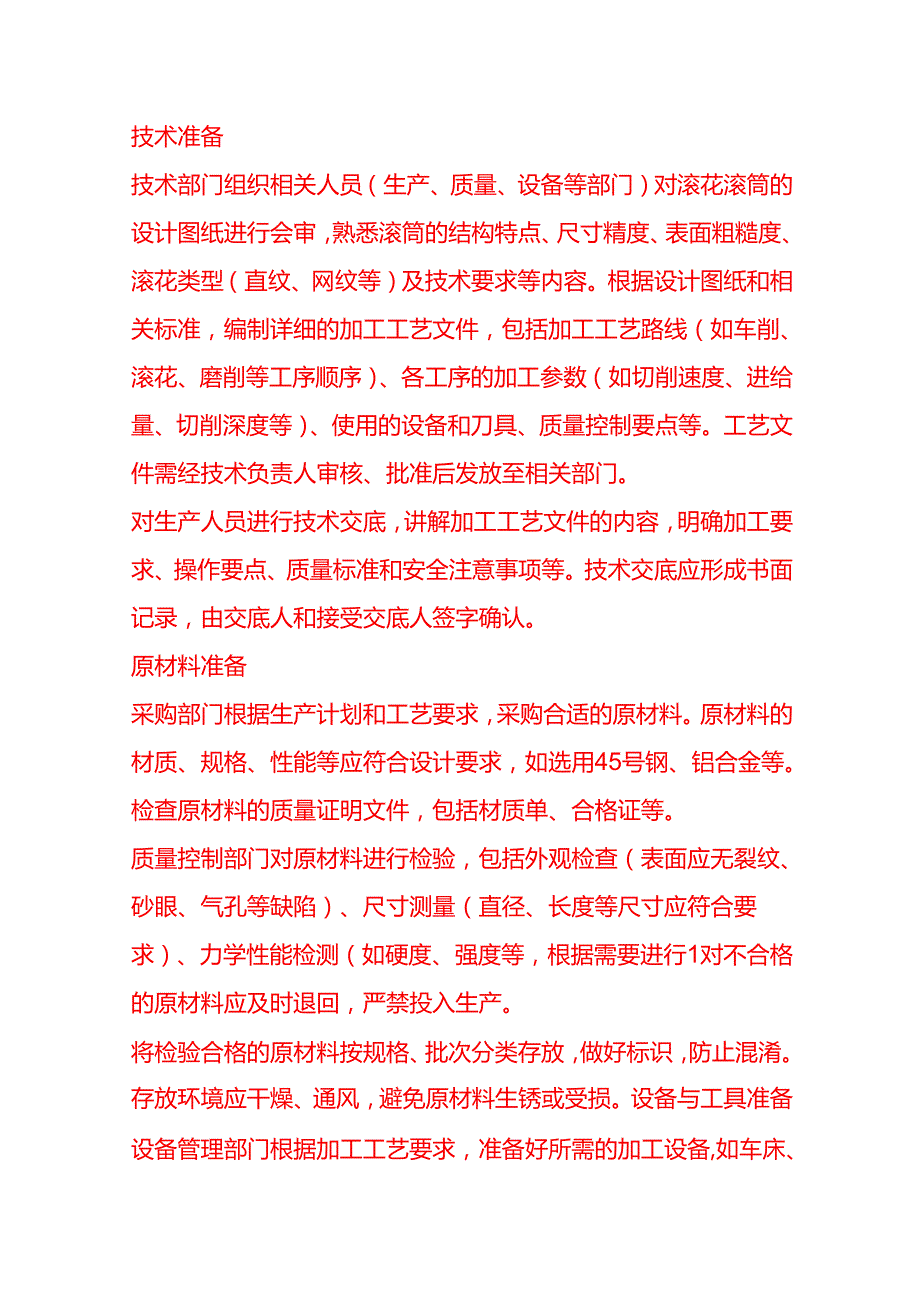

3、查和校准，确保设备运行稳定、精度达标。采购部门：根据生产计划，采购符合质量要求的原材料（如钢材、铝材等）、刀具、润滑油等物资；对供应商进行评估和管理，确保物资供应的及时性和稳定性；对采购物资进行验收，确保物资质量符合采购标准。安全环保部门：制定生产过程中的安全管理制度和环保措施;对生产人员进行安全教育培训；监督安全操作规程的执行情况，检查生产现场的安全隐患并督促整改；处理生产过程中产生的废水、废气、废渣等污染物，确保生产过程符合环保要求。四、滚花滚筒加工工艺流程及操作规范（一）加工前准备技术准备技术部门组织相关人员（生产、质量、设备等部门）对滚花滚筒的设计图纸进行会审，熟悉滚筒的结构特点、尺寸
4、精度、表面粗糙度、滚花类型（直纹、网纹等）及技术要求等内容。根据设计图纸和相关标准，编制详细的加工工艺文件，包括加工工艺路线（如车削、滚花、磨削等工序顺序）、各工序的加工参数（如切削速度、进给量、切削深度等）、使用的设备和刀具、质量控制要点等。工艺文件需经技术负责人审核、批准后发放至相关部门。对生产人员进行技术交底，讲解加工工艺文件的内容，明确加工要求、操作要点、质量标准和安全注意事项等。技术交底应形成书面记录，由交底人和接受交底人签字确认。原材料准备采购部门根据生产计划和工艺要求，采购合适的原材料。原材料的材质、规格、性能等应符合设计要求，如选用45号钢、铝合金等。检查原材料的质量证明文件，
5、包括材质单、合格证等。质量控制部门对原材料进行检验，包括外观检查（表面应无裂纹、砂眼、气孔等缺陷）、尺寸测量（直径、长度等尺寸应符合要求）、力学性能检测（如硬度、强度等，根据需要进行1对不合格的原材料应及时退回，严禁投入生产。将检验合格的原材料按规格、批次分类存放，做好标识，防止混淆。存放环境应干燥、通风，避免原材料生锈或受损。设备与工具准备设备管理部门根据加工工艺要求，准备好所需的加工设备,如车床、滚花机、外圆磨床等。对设备进行全面检查和调试，确保设备的机械性能、电气性能正常，各部件连接牢固，传动系统运转灵活，控制系统操作准确。例如，检查车床的主轴转速是否稳定，刀具安装是否牢固；滚花机的滚花
6、轮安装是否正确，压力调节是否灵敏等。准备好加工所需的刀具、夹具、量具等工具。刀具应根据加工工艺和原材料的材质进行选择，如车削刀具可选用高速钢刀具或硬质合金刀具；滚花轮应根据滚花类型和滚筒直径选择合适的规格。对刀具进行刃磨和检查，确保刀具锋利、无磨损；对夹具进行检查和调试，保证夹具的夹紧力合适，定位准确；对量具（如游标卡尺、千分尺、百分表等）进行校准，确保测量精度符合要求。准备好加工过程中所需的辅助材料，如切削液、润滑油、砂纸等。切削液应根据加工工艺和原材料的特性选择合适的类型，如乳化液、切削油等，用于冷却、润滑和排屑；润滑油用于设备的润滑保养；砂纸用于滚筒表面的打磨处理。（二）毛坯加工下料根据
7、滚筒的尺寸要求，使用锯床、切割机等设备对原材料进行下料。下料时应考虑加工余量，一般在直径方向留2-5mm的加工余量，长度方向留1-3mm的加工余量，以保证后续加工能够达到设计尺寸精度。对下料后的毛坯进行尺寸检查，确保毛坯的直径和长度符合要求。对不合格的毛坯进行调整或重新下料。将合格的毛坯做好标识，注明规格、材质、数量等信息，分类存放，以便后续加工使用。车削加工将毛坯安装在车床上，采用合适的夹具（如三爪卡盘、四爪卡盘等）进行夹紧定位。通过找正操作，使毛坯的轴线与车床主轴轴线重合，保证加工的同轴度。根据工艺要求，选择合适的车削刀具，如外圆车刀、端面车刀等。调整车床的切削参数，如切削速度、进给量、切
8、削深度等。一般情况下，粗车时切削速度为50-80mmin,进给量为0.3-0.5mmr,切削深度为2-4mm;精车时切削速度为80-120mmin,进给量为0.1-0.2mmr,切削深度为05-Immo按照先车端面、后车外圆的顺序进行车削加工。车削过程中，应经常测量滚筒的直径和长度尺寸，及时调整切削参数，保证加工尺寸符合工艺要求。车削后的滚筒表面粗糙度应达到Ra6.3-Ral2.5m,尺寸精度控制在0.1-0.2mm范围内。车削完成后，对滚筒进行外观检查，表面应无明显的刀痕、振纹等缺陷。将车削好的滚筒从车床上卸下，清理表面的切屑和油污，转入下一道工序。（三）滚花操作滚花机调试将滚花机安装在稳固
9、的工作台上，接通电源，检查滚花机的电气系统是否正常。调整滚花机的滚花轮位置，使其与滚筒的轴线平行，且滚花轮的中心与滚筒的中心等高。根据滚筒的直径和滚花类型，选择合适的滚花轮安装在滚花机上。调整滚花轮的压力，一般通过调节滚花机上的压力调节装置来实现，压力大小应根据滚筒的材质和滚花要求进行调整，以保证滚花效果清晰、均匀，同时避免压力过大导致滚筒变形或损坏滚花轮。滚筒装夹将车削好的滚筒安装在滚花机的夹具上，采用合适的夹紧方式（如顶尖装夹、卡盘装夹等），确保滚筒安装牢固，在滚花过程中不会发生松动或位移。通过找正操作，保证滚筒的轴线与滚花轮的轴线垂直，以保证滚花的均匀性。滚花加工启动滚花机，使滚筒以一定
10、的转速旋转（一般转速为100-300rmin）,同时将滚花轮缓慢进给,使其与滚筒表面接触。在滚花过程中，应保持滚花轮的进给速度均匀，一般进给速度为0.1-0.3mmro观察滚花的效果，如滚花纹路的清晰度、深度、均匀性等。根据滚花效果及时调整滚花轮的压力和进给速度，确保滚花质量符合要求。滚花的深度一般为0.1-0.3mm,纹路应清晰、无断裂、无重叠。滚花完成后，先停止滚花轮的进给，再关闭滚花机，将滚筒从夹具上卸下。对滚花后的滚筒进行外观检查，滚花表面应无划痕、裂纹等缺陷，滚花纹路应符合设计要求。（四）表面处理打磨抛光使用砂纸、砂带机等工具对滚花滚筒的表面进行打磨抛光处理，去除滚花过程中产生的毛刺
11、飞边等，使滚筒表面光滑平整。打磨时应注意力度和方向，避免破坏滚花纹路。对于要求较高的滚筒，可采用抛光机进行抛光处理，使滚筒表面粗糙度达到Ra0.8-Ral.6m,提高滚筒的表面质量和美观度。防锈处理（如需）如果滚花滚筒需要防锈，根据滚筒的材质和使用环境，选择合适的防锈方法，如喷涂防锈漆、涂抹防锈油等。在进行防锈处理前，应将滚筒表面清理干净，去除油污、水分等杂质。喷涂防锈漆时,应均匀喷涂,确保漆膜厚度一致，一般漆膜厚度为20-30m;涂抹防锈油时，应将防锈油均匀涂抹在滚筒表面，确保无遗漏。（五）质量检验尺寸精度检验使用游标卡尺、千分尺等量具对滚花滚筒的直径、长度等尺寸进行测量，测量部位应均匀分
12、布在滚筒的不同位置。尺寸精度应符合设计图纸和工艺文件的要求，直径尺寸误差控制在0.05-0.1mm范围内，长度尺寸误差控制在0.1-0.2mm范围内。表面质量检验通过目视检查滚花滚筒的表面,表面应无裂纹、砂眼、气孔、划痕等缺陷，滚花纹路应清晰、均匀、无断裂、无重叠，滚花深度和宽度应符合设计要求。使用表面粗糙度仪测量滚筒表面的粗糙度，表面粗糙度应符合工艺文件的规定。形位公差检验使用百分表、V型块等工具对滚花滚筒的圆度、圆柱度、同轴度等形位公差进行检验。圆度误差应不大于002mm,圆柱度误差应不大于0.03mm,同轴度误差应不大于0.05mmo性能检验（如需）根据滚筒的使用要求，进行相应的性能检验
13、如耐磨性测试、硬度测试、抗拉强度测试等。性能指标应符合设计和相关标准的要求。检验判定与处理质量控制部门根据检验标准对滚花滚筒进行综合判定。检验合格的滚筒，贴上合格标签，转入成品仓库；对于不合格的滚筒，进行标识、隔离，并填写不合格品报告，分析不合格原因，采取返工、返修、报废等处理措施。对返工、返修后的滚筒应重新进行检验，直至合格为止。（六）包装与入库包装根据滚筒的尺寸和重量，选择合适的包装材料，如纸箱、木箱、塑料袋等。在包装前，应将滚筒表面清理干净，防止灰尘、杂质等进入包装内。将滚筒放入包装材料中，采用合适的固定方式（如泡沫板、海绵等进行缓冲固定），防止滚筒在运输和储存过程中发生碰撞、损坏。在包装上注明产品名称、规格、数量、生产日期、生产厂家等信息。入库将包装好的滚花滚筒搬运至成品仓库，按照规定的区域和方式进行存放。存放时应注意防潮、防锈、防挤压，避免与腐蚀性物质接触。仓库管理人员对入库的滚筒进行验收，核对产品的名称、规格、数量等信息,确认无误后办理入库手续,建立库存台账，做好库存管理工作。
