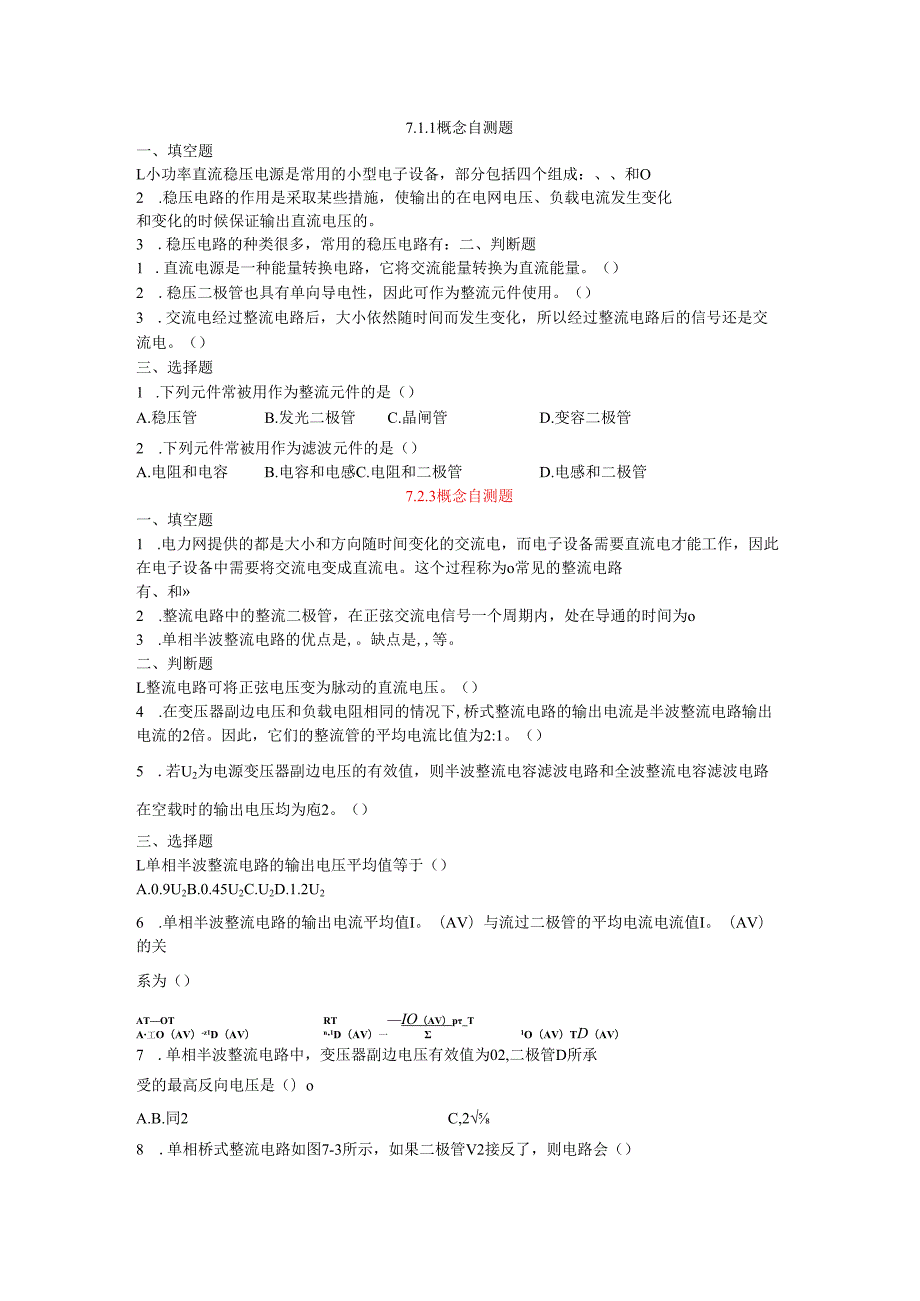

1、7.1.1概念自测题一、填空题L小功率直流稳压电源是常用的小型电子设备，部分包括四个组成：、和O2 .稳压电路的作用是采取某些措施，使输出的在电网电压、负载电流发生变化和变化的时候保证输出直流电压的。3 .稳压电路的种类很多，常用的稳压电路有：二、判断题1 .直流电源是一种能量转换电路，它将交流能量转换为直流能量。（）2 .稳压二极管也具有单向导电性，因此可作为整流元件使用。（）3 .交流电经过整流电路后，大小依然随时间而发生变化，所以经过整流电路后的信号还是交流电。（）三、选择题1 .下列元件常被用作为整流元件的是（）A.稳压管B.发光二极管C.晶闸管D.变容二极管2 .下列元件常被用作为滤
2、波元件的是（）A.电阻和电容B.电容和电感C.电阻和二极管D.电感和二极管7.2.3概念自测题一、填空题1 .电力网提供的都是大小和方向随时间变化的交流电，而电子设备需要直流电才能工作，因此在电子设备中需要将交流电变成直流电。这个过程称为o常见的整流电路有、和2 .整流电路中的整流二极管，在正弦交流电信号一个周期内，处在导通的时间为o3 .单相半波整流电路的优点是,。缺点是,等。二、判断题L整流电路可将正弦电压变为脉动的直流电压。（）4 .在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。因此，它们的整流管的平均电流比值为2:1。（）5 .若U2为电源
3、变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为庖2。（）三、选择题L单相半波整流电路的输出电压平均值等于（）A.0.9U2B.0.45U2C.U2D.1.2U26 .单相半波整流电路的输出电流平均值I。（AV）与流过二极管的平均电流电流值I。（AV）的关系为（）ATOTRTIO（AV）p_TA工O（AV）-z1D（AV）n1D（AV）一1O（AV）TD（AV）7 .单相半波整流电路中，变压器副边电压有效值为02,二极管D所承受的最高反向电压是（）oA.B.同2C,28 .单相桥式整流电路如图7-3所示，如果二极管V2接反了，则电路会（）A.等效为半波

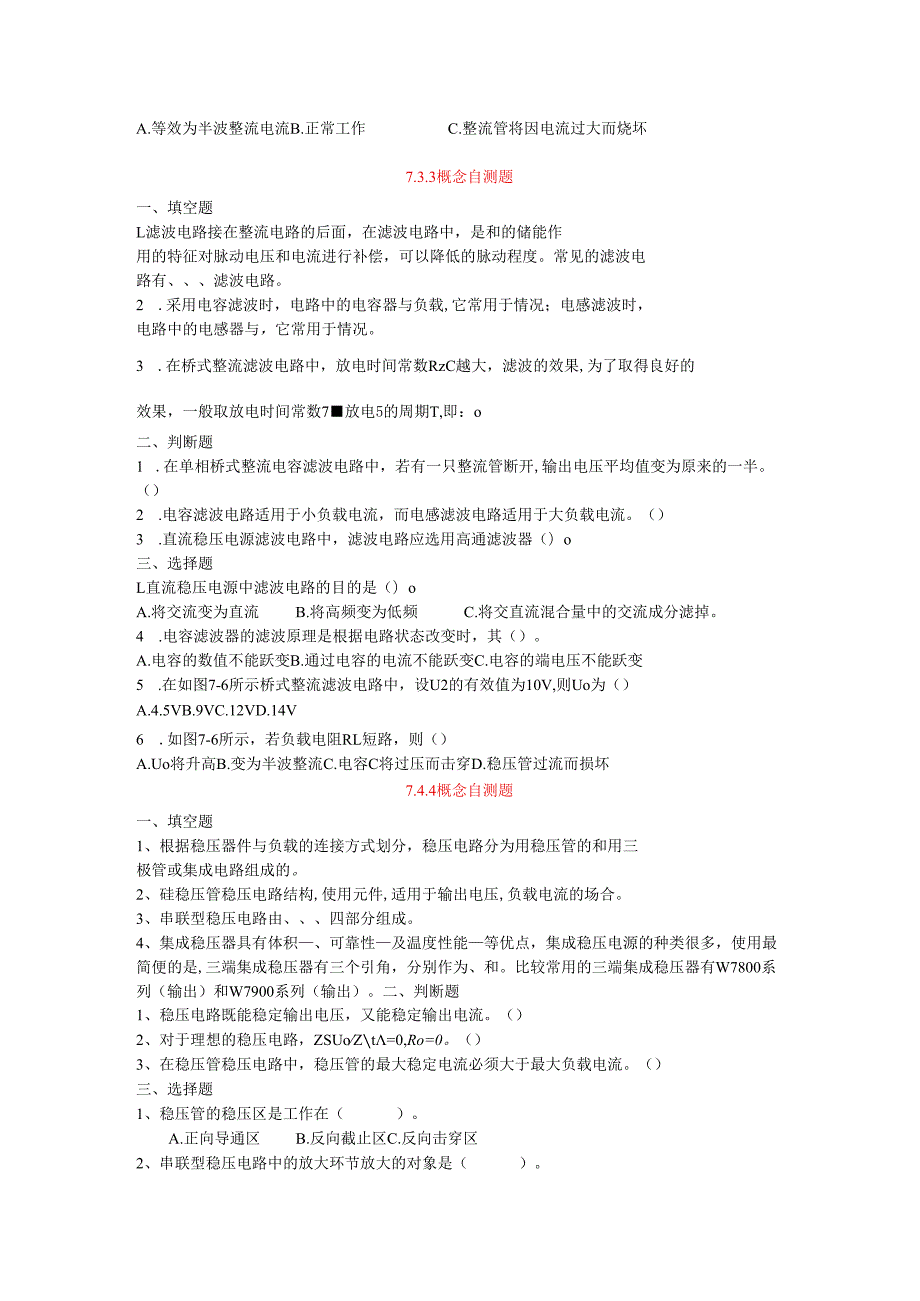

4、整流电流B.正常工作C.整流管将因电流过大而烧坏7.3.3概念自测题一、填空题L滤波电路接在整流电路的后面，在滤波电路中，是和的储能作用的特征对脉动电压和电流进行补偿，可以降低的脉动程度。常见的滤波电路有、滤波电路。2 .采用电容滤波时，电路中的电容器与负载,它常用于情况；电感滤波时，电路中的电感器与，它常用于情况。3 .在桥式整流滤波电路中，放电时间常数RzC越大，滤波的效果,为了取得良好的效果，一般取放电时间常数7放电5的周期T,即：o二、判断题1 .在单相桥式整流电容滤波电路中，若有一只整流管断开,输出电压平均值变为原来的一半。（）2 .电容滤波电路适用于小负载电流，而电感滤波电路适用于
5、大负载电流。（）3 .直流稳压电源滤波电路中，滤波电路应选用高通滤波器（）o三、选择题L直流稳压电源中滤波电路的目的是（）oA.将交流变为直流B.将高频变为低频C.将交直流混合量中的交流成分滤掉。4 .电容滤波器的滤波原理是根据电路状态改变时，其（）。A.电容的数值不能跃变B.通过电容的电流不能跃变C.电容的端电压不能跃变5 .在如图7-6所示桥式整流滤波电路中，设U2的有效值为10V,则Uo为（）A.4.5VB.9VC.12VD.14V6 .如图7-6所示，若负载电阻RL短路，则（）A.Uo将升高B.变为半波整流C.电容C将过压而击穿D.稳压管过流而损坏7.4.4概念自测题一、填空题1、根据
6、稳压器件与负载的连接方式划分，稳压电路分为用稳压管的和用三极管或集成电路组成的。2、硅稳压管稳压电路结构,使用元件,适用于输出电压,负载电流的场合。3、串联型稳压电路由、四部分组成。4、集成稳压器具有体积、可靠性及温度性能等优点，集成稳压电源的种类很多，使用最简便的是,三端集成稳压器有三个引角，分别作为、和。比较常用的三端集成稳压器有W7800系列（输出）和W7900系列（输出）。二、判断题1、稳压电路既能稳定输出电压，又能稳定输出电流。（）2、对于理想的稳压电路，ZSUoZt=0,Ro=0。（）3、在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流。（）三、选择题1、稳压管的稳压区

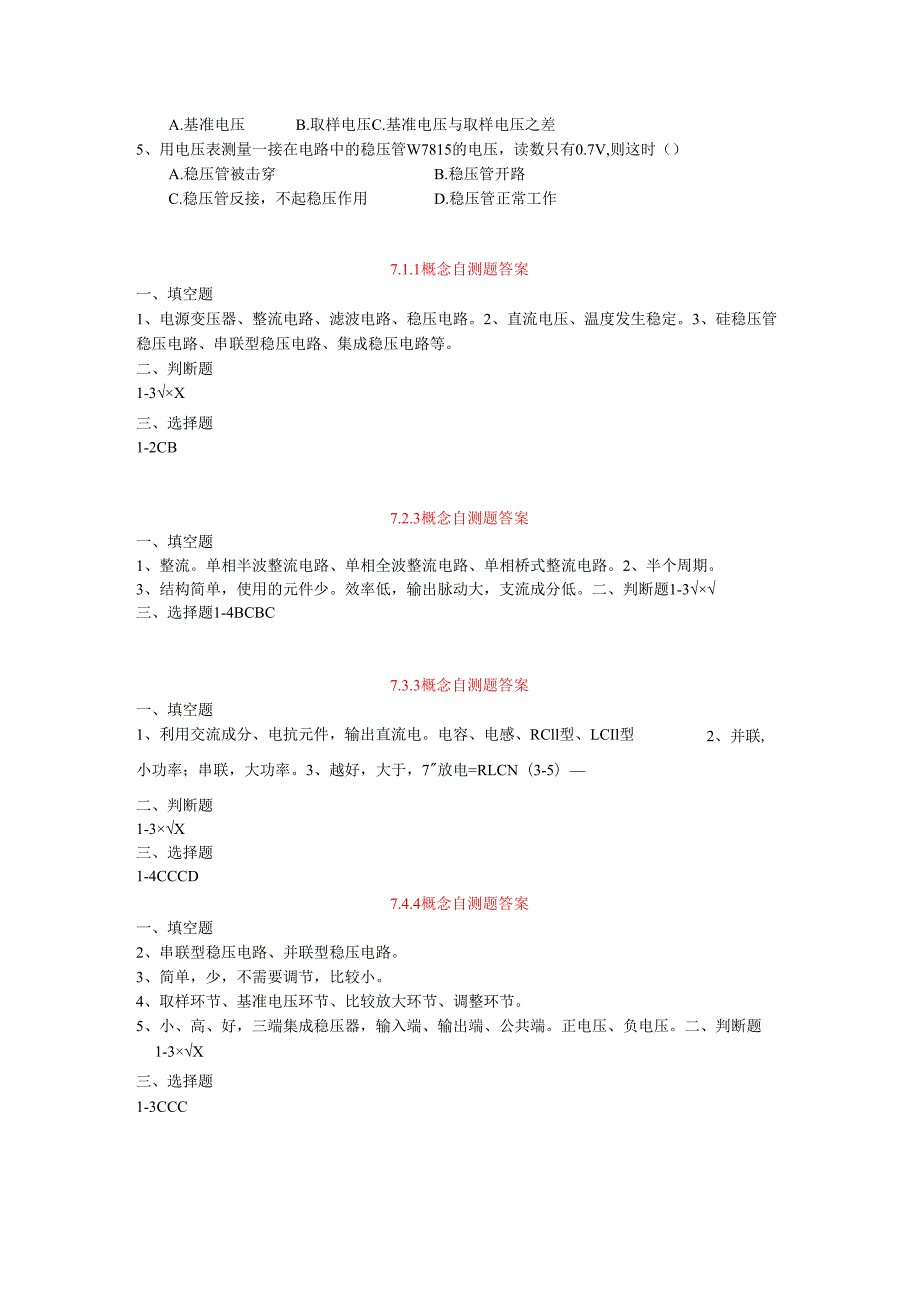

7、是工作在（）。A.正向导通区B.反向截止区C.反向击穿区2、串联型稳压电路中的放大环节放大的对象是（）。A.基准电压B.取样电压C.基准电压与取样电压之差5、用电压表测量一接在电路中的稳压管W7815的电压，读数只有0.7V,则这时（）A.稳压管被击穿B.稳压管开路C.稳压管反接，不起稳压作用D.稳压管正常工作7.1.1概念自测题答案一、填空题1、电源变压器、整流电路、滤波电路、稳压电路。2、直流电压、温度发生稳定。3、硅稳压管稳压电路、串联型稳压电路、集成稳压电路等。二、判断题1-3X三、选择题1-2CB7.2.3概念自测题答案一、填空题1、整流。单相半波整流电路、单相全波整流电路、单相桥式
8、整流电路。2、半个周期。3、结构简单，使用的元件少。效率低，输出脉动大，支流成分低。二、判断题1-3三、选择题1-4BCBC7.3.3概念自测题答案一、填空题2、并联,1、利用交流成分、电抗元件，输出直流电。电容、电感、RCll型、LCIl型小功率；串联，大功率。3、越好，大于，7放电=RLCN（3-5）二、判断题1-3X三、选择题1-4CCCD7.4.4概念自测题答案一、填空题2、串联型稳压电路、并联型稳压电路。3、简单，少，不需要调节，比较小。4、取样环节、基准电压环节、比较放大环节、调整环节。5、小、高、好，三端集成稳压器，输入端、输出端、公共端。正电压、负电压。二、判断题1-3X三、选择题1-3CCC
