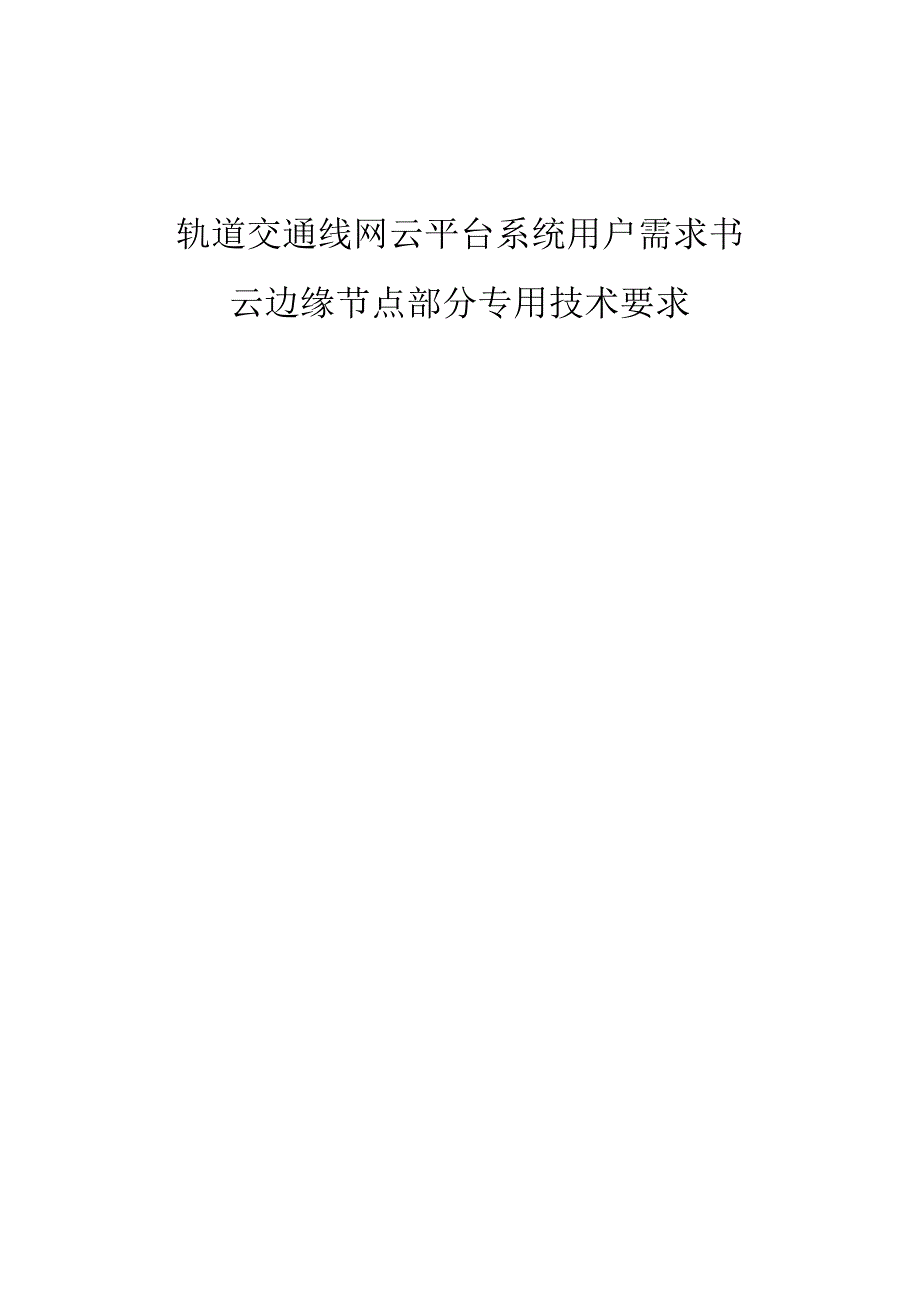

轨道交通线网云平台系统用户需求书-云边缘节点部分专用技术要求.docx

1、轨道交通线网云平台系统用户需求书云边缘节点部分专用技术要求目录1建设内容11云边缘节点软件技术要求12云边缘节点功能要求12.1 云边缘节点管理要求12.2 云边缘节点网管要求32云边缘节点硬件技术要求42.3云边缘节点方案设计42.4云边缘节点资源池规划42.4.1车站资源池规划42.4.2车辆段/停车场规划52.4.3网络方案设计52.5硬件需求52.5.1系统硬件概述52.5.2硬件技术要求52.5.3站/段超融合一体机62.5.4汇聚交换机62.5.5BMC交换机72.5.6线路接入交换机73云边缘节点网络安全技术要求82.6等保要求分析82.7安全建设方案92.8主要安全设备性能指标

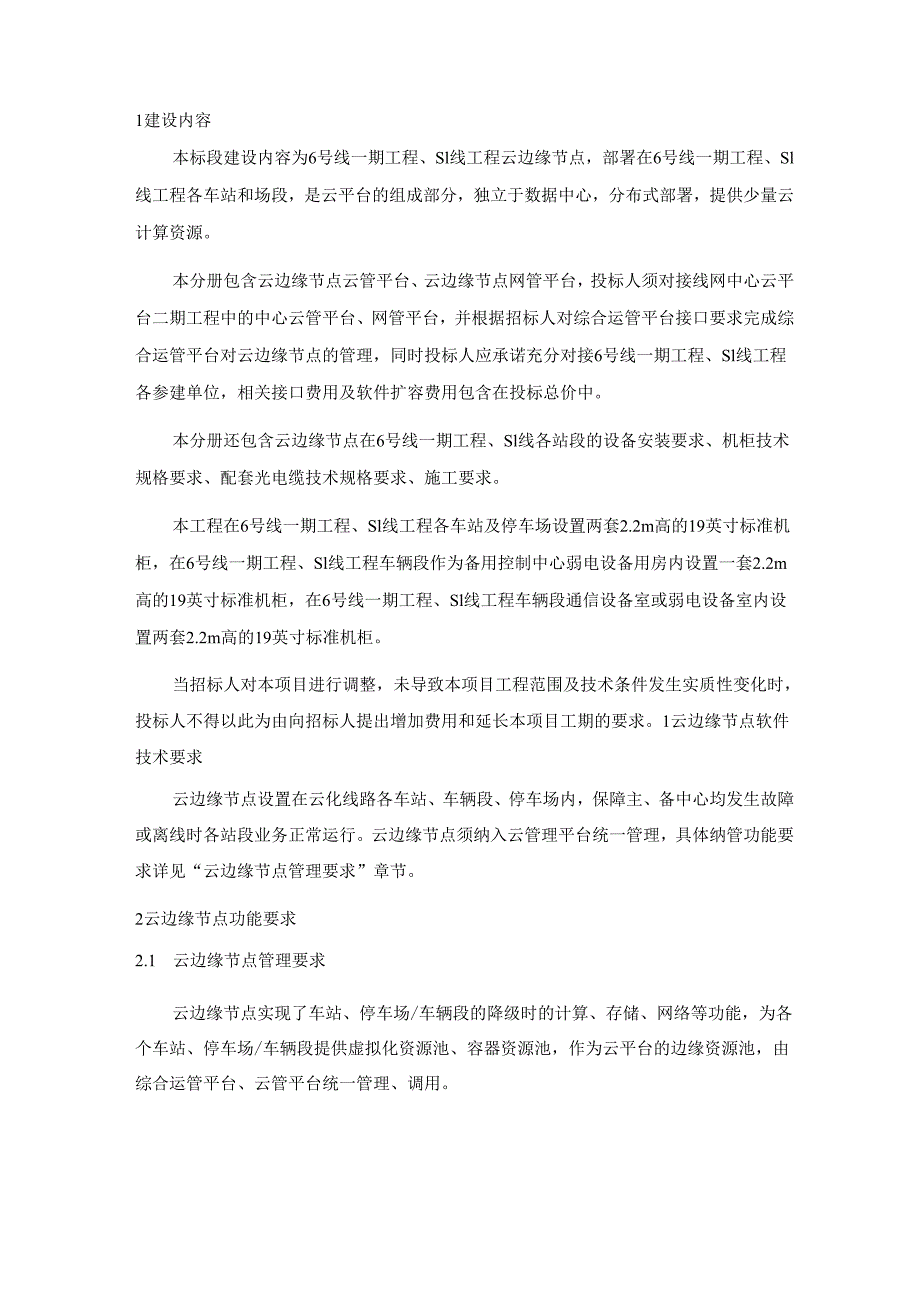

2、92. 8.1车站防火墙94云边缘节点机房配套技术要求101 .9设备机柜102 .10配线架及配线要求142.11施工范围182.12施工要求195云边缘节点供货范围及清单要求202.13云边缘节点设备清单202.14软件清单212.15网络安全设备清单212.16机房配套212.17备品备件、专用工具及仪器仪表242. 18文件清单241建设内容本标段建设内容为6号线一期工程、Sl线工程云边缘节点，部署在6号线一期工程、Sl线工程各车站和场段，是云平台的组成部分，独立于数据中心，分布式部署，提供少量云计算资源。本分册包含云边缘节点云管平台、云边缘节点网管平台，投标人须对接线网中心云平台二期

3、工程中的中心云管平台、网管平台，并根据招标人对综合运管平台接口要求完成综合运管平台对云边缘节点的管理，同时投标人应承诺充分对接6号线一期工程、Sl线工程各参建单位，相关接口费用及软件扩容费用包含在投标总价中。本分册还包含云边缘节点在6号线一期工程、Sl线各站段的设备安装要求、机柜技术规格要求、配套光电缆技术规格要求、施工要求。本工程在6号线一期工程、Sl线工程各车站及停车场设置两套2.2m高的19英寸标准机柜，在6号线一期工程、Sl线工程车辆段作为备用控制中心弱电设备用房内设置一套2.2m高的19英寸标准机柜，在6号线一期工程、Sl线工程车辆段通信设备室或弱电设备室内设置两套2.2m高的19英

4、寸标准机柜。当招标人对本项目进行调整，未导致本项目工程范围及技术条件发生实质性变化时，投标人不得以此为由向招标人提出增加费用和延长本项目工期的要求。1云边缘节点软件技术要求云边缘节点设置在云化线路各车站、车辆段、停车场内，保障主、备中心均发生故障或离线时各站段业务正常运行。云边缘节点须纳入云管理平台统一管理，具体纳管功能要求详见“云边缘节点管理要求”章节。2云边缘节点功能要求2.1 云边缘节点管理要求云边缘节点实现了车站、停车场/车辆段的降级时的计算、存储、网络等功能，为各个车站、停车场/车辆段提供虚拟化资源池、容器资源池，作为云平台的边缘资源池，由综合运管平台、云管平台统一管理、调用。云管平

5、台能远程批量部署虚拟机/容器应用到云边缘节点完成应用部署、纳管、升级以及监控等功能。云边缘节点能提供基础的运维能力，包括统计云边缘节点信息、设备信息、资源信息等，提供云边缘节点级监控展示画面，可选择任意一个或多个云边缘节点查看边缘设备及资源信息。1）提供分支云边缘节点远程集中管理功能，可对交换机、存储、服务器、虚拟化、容器等进行远程基本操作管理。可对分支站段交换机、路由器等网络设备实现全网统一网管，具体网管要求详见2.2.2网络管理章节。2）提供基于地理位置的云边缘节点监控展示画面，可选择任意一个或多个云边缘节点查看边缘设备及资源信息。3）支持虚拟化平台和容器平台管理，如增加、删除、修改、查询

6、等功能。4）支持应用管理，包括应用部署、纳管、升级和监控等。支持应用模板编排。支持批量应用远程部署。5）支持云边缘节点统计、设备统计（设备的基础信息和状态）和资源统计（基于虚机、容器的应用资源）。6）支持实时告警，告警包括：告警级别、告警名称、告警设备、告警描述、告警位置、告警源、告警次数等。7）云边缘节点统计报表包括：状态统计、告警状态统计、设备状态统计、资源使用统计、TopN的性能统计。8）虚拟化支持双架构部署，可直接安装在基于x86架构或ARM架构的物理服务器上。9）支持虚拟机HA,允许配置集群内HA预留的主机数量，以保证在虚拟机故障时有足够的资源进行切换，支持配置存储故障后采用HA虚拟

7、机或不处理。10）支持虚拟交换机，通过对接受和发送的流量进行整理，保证网络质量，至少支持峰值带宽、突发大小、优先级等的设置。11）提供图形化的主机和虚拟机指标监控，用户可自定义监控周期，监控指标需包括CPU占用率、内存占用率、磁盘占用率、磁盘I/O写入写出、网络流速等。12）支持统一界面提供虚机和容器双栈应用的管理、调度、编排和监控，有效保护投资，简化运维。13）提供虚拟机资源的监控、管理、维护和模板属性规格管理的功能。支持查看虚拟机监控信息，可进行虚拟机操作管理，包括启动/唤醒（x86架构）、休眠（x86架构）、关闭、重启、迁移虚拟机等；支持调整虚拟机的规格、在线增加内存、硬盘等资源，以满足

8、虚拟机实际使用需求。14）支持监控业务面的集群运行状态，包括进程状态、告警信息等，以及应用负载指标。同时提供对集群节点CPU利用率、物理内存利用率、虚拟内存使用率、磁盘使用率等的运行监控。提供实时与历史告警信息的查询和处理，告警数据统计功能。15）支持加速卡虚拟化功能，根据投标的具体型号提供对应虚拟化功能许可。16）云边缘节点需提供统一存储服务，用于保存车站非结构化数据，例如音视频、图片等，同一集群内同时支持块存储、文件存储，保证各存储服务按需自动调整存储空间。17）云边缘节点需支持基础备份软件授权许可（不限制虚拟机数量，每云边缘节点提供N100TB许可）支持增量、差量、全量备份。18）云边缘

9、节点需提供持续数据保护功能（不限制虚拟机数量，每云边缘节点提供N100TB的CDP备份软件授权许可），可在指定时间点运行，避开业务高峰期。2.2 云边缘节点网管要求1）系统架构要求：支持虚拟化部署。2）系统应支持多种设备的管理，包括交换机、路由器、防火墙、WLAN等设备。3）系统提供三种北向接口（SNMP、FTP及ReStfUl接口），可通过北向接口向上层系统提供告警、性能以及资源数据。4）可管理华为、CiscoJuniperH3CAruba等主流厂商设备。5）通过基于仿真流和基于真实业务流的网络质量检测，实现整网质量的可视化。支持基于NetFIow、NetStream、SFIOW协议进行深入

10、的流量分析。6）支持将添加后的资源进行分类和分组管理，用户通过配置不同的分组类型和分组将资源划分为不同类型以及不同分组。7）系统应支持创建自定义拓扑，用户可以将自己重点关注或管辖范围内的网元添加到自定义拓扑，以进行精准监控，实现高效运维。8）系统应支持IP地址状态的概览展示，IP分组的管理和IP子网的规戈L支持管理员对IP地址进行分配，修改，回收，以及导入导出，可以根据配置参数和实际使用状态检测空闲IP地址。2云边缘节点硬件技术要求2. 3云边缘节点方案设计本项目云平台的计算资源、网络资源、存储资源主要设置在主中心和灾备中心云平台设备室，以满足云化业务的计算、网络及存储资源。车站按需部署资源保

11、证降级时车站业务应用。*：.wrH三-*r，WH/LL-传输环网_/云边缘节点逻辑划分安全生产网、内部管理网和外部服务网，物理上部署两台交换机设备，作为业务系统接入及线路传输节点。统一旁挂防火墙实现边界防护。单独设置BMC交换机，实现管理数据交互。云边缘节点安全生产网配置云节点服务器，承载ISCS、PIS、AFC等车站级业务，满足车站降级使用的要求。段场安全生产网接入车辆智能运维等系统。云边缘节点资源由中心统一管理。云节点资源供各业务系统降级共享使用。2.4云边缘节点资源池规划云边缘节点使用超融合软件，实现了分布式计算、分布式存储、分布式网络等功能，为边缘数据中心的建设提供了新的选择。此次站段

12、资源池采用超融合模式部署在各个车站、停车场/车辆段，为各个车站、停车场/车辆段提供虚拟化资源池，作为云平台的边缘资源池，由云平台统一管理，调用。2.4.1车站资源池规划车站资源池主要用于运行部署AFC系统、ISCS系统、PlS系统、集中告警、集中录音、门禁、安防集成平台等，每个车站单独部署一套超融合，每套超融合系统至少配置3个节点，支持平滑扩容，扩容时业务不中断。每个车站部署的资源池不应低于如下：vCPU：304个；内存：896G/台；存储空间：41T2.4.2车辆段/停车场规划车辆段/停车场资源池主要用于运行部署信号运维系统、乘客信息系统等，每个车辆段/停车场单独部署一套超融合，每套超融合系

13、统支持3个节点起配，支持平滑扩容，扩容时业务不中断。此次每套超融合系统至少配置3个节点；每个车辆段/停车场部署的资源池不应低于如下：vCPU：304个；内存：896G/台；存储空间：41T2.4.3网络方案设计云边缘节点设立汇聚交换机及BMC交换机，负责对超融合一体机的网络底层链接，上行通过汇聚交换机接入至中心云平台。中心云平台通过云平台及网管纳管方式对云边缘节点服务器、存储进行管理，统一展现资源及网络态势。2.5硬件需求2.5.1系统硬件概述如果招标人在使用过程中发现投标人提供的设备、材料、零部件存在异常情况（如温度异常、噪声大于电信设备噪声限值要求和测量方法YD1816-2三中室内电信设备

14、限值要求的7.6Bels）,招标人有权要求进行更换，投标人须无条件响应。云平台二期工程云边缘节点硬件应包括但不限于下列内容：超融合一体机交换机2.5.2硬件技术要求若开箱检验中发现设备或材料有诸如数量、型号和外观尺寸与合同不符，或密封包装物本身的短、少和损坏，投标人须在接到招标人索赔声明后45天内，更换或补齐索赔货物，由此产生的费用应由投标人负担承担。招标人有权在开箱后进行现场测试检验，若设备或模块不满足技术规格要求或用户需求书功能要求，投标人须在接到招标人索赔声明后45天内，更换或补齐索赔货物，由此产生的费用应由投标人负担承担。对于设备开箱检验的行为不影响该设备的质保服务。要求本工程中所有计

15、算及存储设备所配置的电源应取得80PLUS钳金认证或国内CQC4级的认证，满足该型号服务器满配情况下的额定功耗；所有计算资源的CPU复用比不得大于2。2.5.3站/段超融合一体机指标项指标要求配置要求节点数量3个，整套超融合配置26颗CPU（每颗CPU主频三2.0GHZ,核数228物理核，13缓存242乂8）,1536GB内存，26块960GBSSD系统盘，缓存盘支持NVME1.4协议，6个3.2TNVMeSSD缓存盘，30块8TB数据盘，N12*10G光口（含光模块），三6个IGE电口超融合软件配置满足使用的超融合软件授权许可；可靠性支持虚拟机HA,允许配置集群内HA预留的主机数量，以保证在

16、虚拟机故障时有足够的资源进行切换；备份支持边缘数据本地备份或中心备份，备份方式支持增量或全量备份；数据保护支持副本或Ee两种数据冗余保护机制，来保证存储数据的跨节点可靠性；兼容性虚拟机平台须支持主流的X86架构的操作系统，包括WindOWs、RedhatSUSE；数据校验支持数据一致性校验功能，当检测到数据一致性错误后能够通过读修复把数据恢复正确；售后服务工程实施期间及质保期内原厂维保服务，原厂交付实施服务，提供原厂针对本项目授权书和服务承诺函；2.5.4汇聚交换机指标项技术规格要求性能交换容量应2360TbPs,包转发率应257000MPPs；架构采用CLoS交换架构；支持独立交换网板三2；

17、业务槽位三6；电源槽位6,风扇框三2,采用前后风道设计；可靠性支持业务口集群功能；接口能力提供100G、40G、IOG、IG等多种接口；功能支持VXLAN分布式网关，集中式网关；支持BGP-EVPN;支持通过Netconf配置VXLAN；实际配置单台实配双主控，满配独立交换网版，满配风扇框，模块化电源三6块，22个100GE光口（光模块数量结合实际使用需求并考虑20%预留进行配置），24个40GE光口（光模块数量结合实际使用需求并考虑20%预留进行配置），16个IOGE光口（光模块数量结合实际使用需求并考虑20%预留进行配置），16个IGE光口（光模块数量结合实际使用需求并考虑20%预留进行配

18、置），三8个自适应电口。2.5.5BMC交换机连接所有设备带外管理的交换机，性能参数要求如下:指标项技术规格要求性能交换容量应758Gbps,包转发率应276Mpps;接口能力IGE电48个，IOGE光口4个，业务扩展插槽1,可灵活扩展2*40GE光、8*1OGE光、8*GE光虚拟化支持多虚一技术，实现单一界面管理多台设备；功能支持VXLAN二层网关、三层网关；支持集中式网关、分布式网关；支持BGP-EVPN协议；支持通过Netconf进行配置；实际配置每台配置双交流电源，万兆多模光模块至少4块。2.5.6线路接入交换机设置在车辆段业务系统备用中心的设备用房内o指标项技术规格要求性能交换容量应

19、4.8Tbps,包转发率应2000Mpps;架构采用三层以太网交换机，支持虚拟化集群，能够实现主备交换机快速切换；交换机虚拟化需保障不小于80GbPS的双向带宽；电源槽位2风扇槽位4;可靠性支持跨设备链路聚合，能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；接口能力IOGE光口48个，100GE光口6;虚拟化支持多虚一技术，实现单一界面管理多台设备；功能支持VXLANroUting和bridgingBGP-EVPNDCBX、PFC、ETS等功能；实际配置单台实配IOGE单模光模块至少36块，10GE多模光模

20、块至少12块，100GE多模光模块至少6块。3云边缘节点网络安全技术要求2.6等保要求分析区域边界的安全主要包括：边界防护、访问控制、入侵防范、恶意代码防范和垃圾邮件防范、以及边界安全审计等方面。1）边界防护检查边界的检查是最基础的防护措施，首先在网络规划部署上要做到流量和数据必须经过边界设备，并接受规则检查，不仅需要对非授权设备私自连到内部网络的行为进行检查，还需要对内部非授权用户私自连到外部网络的行为进行检查，维护边界完整性。2）边界访问控制对于各类边界最基本的安全需求就是访问控制，对进出安全区域边界的数据信息进行控制，阻止非授权及越权访问。3）边界入侵防范各类网络攻击行为既可能来自于大家

21、公认的互联网等外部网络，在内部也同样存在。通过安全措施，要实现主动阻断针对信息系统的各种攻击，如病毒、木马、间谍软件、可疑代码、端口扫描、DoS/DDoS等，实现对网络层以及业务系统的安全防护，保护核心信息资产免受攻击危害。4）恶意代码防范和垃圾邮件防范现今，病毒的发展呈现出以下趋势：病毒与黑客程序相结合、蠕虫病毒更加泛滥，目前计算机病毒的传播途径与过去相比已经发生了很大的变化，更多的以网络（包括Internet、广域网、局域网）形态进行传播，因此为了安全的防护手段也需以变应变。同时垃圾邮件日渐泛滥，不仅占用带宽、侵犯个人隐私同时也成为黑客入侵的利用工具，因此在边界上迫切需要网关型产品在网络层

22、面对病毒及垃圾邮件予以清除。5）边界安全审计在安全区域边界需要建立必要的审计机制，对进出边界的各类网络行为进行记录与审计分析，可以和主机审计、应用审计以及网络审计形成多层次的审计系统。并可通过安全管理中心集中管理。2.7安全建设方案在各云边缘节点部署下一代防火墙实现访问控制，防火墙的部署方式可采用路由模式可采用透明模式，具体部署方案待设计联络阶段确认。车站与中心安全边界之间，采用防火墙设备，进行逻辑隔离。对所有流经防火墙的数据包按照严格的安全规则进行过滤，将所有不安全的或不符合安全规则的数据包屏蔽，杜绝越权访问，防止各类非法攻击行为。满足边界防护需求的同时，可以利用防火墙的防病毒、流量管理、行

23、为管理、入侵防护等功能对网间之间的访问数据进行深度监测。2.8主要安全设备性能指标2.8.1车站防火墙性能要求：防火墙吞吐量N15Gbps,最大并发连接数N100O万，每秒新建连接数三25万；硬件要求：标准机架式设备；采用多核架构；支持交流双电源；接口要求：千兆电口28个，万兆光口26个；基础功能：支持静态路由、策略路由、RIP、OSPF.BGP等路由协议，支持IPv6协议栈、IPV6穿越技术、IPV6路由协议；整机同时开启防火墙、入侵防御、防病毒、带宽控制、应用识别等功能；国产化要求：关键元器件如CPU等采用国产化芯片；集中管理：防火墙支持集中管理，支持统一安全策略下发、设备统一监控、日志管

24、理、告警管理、报表管理、权限管理等功能；支持与线网云一期项目中已部署的安全态势感知平台进行对接，满足一期平台功能要求，投标时应提供免费对接承诺函。4云边缘节点机房配套技术要求2.9设备机柜1）招标人有权对机柜数量进行调整。设备机柜应采用统一厂家制造，机柜的颜色及尺寸应当与线路各站段机柜保持一致。2）产品具有高度的标准化、通用性、扩展性、兼容性，保证设备的后续扩展和维护的经济性，为项目的扩建、改造打好良好基础。3）机柜的生产工艺、外观及内部设计具有国际领先水平，具有前瞻性。考虑到整体效果，机柜应统一材质、外观、尺寸及颜色。4）机柜颜色统一选择，具体颜色在设计联络时候确定。如今后继续扩容或持续采购

25、同色机柜不能出现色差。机柜机柜尺寸应采用60010002200mm标准机柜。5）机柜的结构应简单，需包括基本框架、内部支撑系统、布线系统、通风系统、配电系统等。6）投标人应提供容纳和保护所供所有设备的所有机柜、机架和其它机箱。金属机柜、机架、盘和其它支撑结构经细致清洗和防锈处理，并能适应轨道交通环境条件。7）机柜框架采用1.5mm冷轧钢板一次滚轧成形的不低于9折型材，封闭结构。柜体门板采用的钢板为厚度不低于1.5mm的冷轧钢板，机柜侧板、顶盖采用不低于1.2mm冷轧钢板,设备安装立柱采用2mm冷轧钢板折弯而成，加工工艺为冷加工工艺。自重不超过130kg,保证承重达到1500kg以上，采用高强

26、度焊接结构，焊接结构应符合EN15085-2要求。前后门板采用三点钱链固定，门板开启稳定，并提供承重测试检测报告。8）柜体水平偏差尺寸：小于2mm；柜体垂直偏差尺寸：小于2mm；机柜表面平整度在Im?面积内不超过1mm；机柜表面折角处没有皱纹、裂纹、毛刺、焊接等痕迹；门与门框的缝隙不超过1.5mm,且四周缝隙均保持一致。门开启灵活，没有卡阻现象。9）针对机柜产品框架焊缝开裂及应用变形所产生的影响，验收时出示生产10批次检测报告（适应环境，温度，承重等）。10）涂层工艺：机柜要求稳定、平整，在多机柜并放时各表面完全平行。为了达到最佳表面保护效果以及提高防锈能力,要求机柜框架、门、顶盖、侧板、背板

27、均采用纳米陶瓷电泳镀层。投标人应详细说明针对本工程设备机柜电泳工艺过程，提供电泳检测报告。机柜表面在喷塑前进行酸洗、磷化处理。按中国国家标准执行，外表面达到2级，内表面达到4级。11）机柜采用PU发泡密封材料，对封闭结构的内表面也要喷涂或进行防锈处理。处理应符合SSPe标准。12）机柜走线：“进线：机柜满足机柜底部进线，方便电源线、双绞线及各种缆线进入机柜。目前专用通信机房设备均采用下走线方式；机柜内部走线有走线装置，竖装走线槽或走线用束线环，横向走线架等；理线装置：机柜内部走线采用走线槽或束线环等走线配件槽，机柜正面安装角规；两侧安装垂直理线槽，侧面遍开进线孔。该理线槽与跳线管理器配合，用于

28、保护跳线，束线环安装在机柜任意位置，方便机柜内电源线等走线。13）所有机柜都应有前后门，所有机柜的工艺一致性要好，柜门可互换。柜门应提供钥匙或扳手等安全措施，每把锁应配三把钥匙。相同型号的锁应共用一把钥匙。对每把锁和相对应的3把钥匙作统一编号或标记，便于业主今后的维护、管理工作。锁的材质必须保证十年内，在外观、性能等方面保持原有质量水平。各系统机柜如为单开门，则开门方向需一致，且多机柜并排放置时，两紧靠机柜开门角度应不小于90度。14）内部附件：，封闭面板：可提供IU面板，2U面板，孔距按19”机柜的标准尺寸，采用插入式安装，空白面板颜色与机柜一致。X托盘：托盘最大承重NI（X）公斤，并开有通

29、风孔。“键盘抽屉：机柜可安装键盘抽屉。理线架：适用于标准机柜，包括理线板和扣板。“滑动轨：可配置不同深度的滑动轨用于安装异型服务器。15）散热、通风和防尘要求：“散热要求：机柜散热满足设备要求，在自然冷却无法满足机柜内设备需求的情况下，供应商自行考虑配置通风散热设备，如顶板风扇、柜门风扇等，风扇必须易于维护，并配置机柜风扇熔断保护装置。由于传输设备受温度影响大，视频监视系统及服务器设备发热量高，因此特别注意，传输设备机柜、视频监视系统及服务器设备机柜需要着重考虑通风散热性能。通风要求：机柜前门：网孔门散热面积达三70%；机柜后门：网孔门散热面积达三70%。顶板：机柜顶板具备安装风扇条件，如不需

30、安装风扇，则顶板为整块顶板。“防尘要求：机柜防尘满足要求，在车站正常情况下，供应商自行考虑机柜的防尘问题，不易聚集灰尘，保证机柜内设备不受车站多灰尘的影响，并且机柜内的集尘易于清理。机柜到货前应增加防尘过滤棉。16）机柜电源：机柜内的输出电源插座需认真考虑，单侧连排插座输出不低于8路，带指示灯。不允许多条线缆压接到一个接线端子上，每条线缆均需配备接线端子并预留出充足的扩展接口，做好标识；不能采用普通接线板连接AC220V电源，机柜内必须配备国内外知名品牌的金属外壳机柜专用插座组件。同时在机柜内需考虑插座组件的合理位置以及固定方式；对所有电源的连接需做好防护，但维修人员必须可以清晰的看到电源端子

31、或插座的连接情况。17）机柜接地要求：接地排应为铜制，均布M4或M6螺纹孔水平接地，铜排位于机柜底部，从水平接地排引出接到机房地线。机柜前后门需与机柜接地体连接。接地组件中的接地线根据机柜的深度具有相应的长度，线的末端应采用接触良好的叉形、环形等可靠端子。18）机柜采用统一风格的标志、字母、符号。每一机柜的正面要有描述设备功能的铭牌。所有机柜要颜色一致，投标人应向招标人提供有关涂漆颜色的详细情况。喷涂的颜色应在设计联络时决定。19）其它要求：机柜应具有防鼠功能，机柜指示灯、风扇等维修部件应方便拆卸，机柜指示灯规格型号、开孔尺寸等在设计联络阶段确定。20）机柜供应商须提供机柜结构的电子版CAD图

32、纸、机柜底座的安装方式及电子版安装图纸，设计联络阶段予以确认。21）机柜供应商应根据以往的工程经验及通信系统各子系统的需求，对柜内框架、结构进行设计，调整。具体方案在设计联络时确认。22）机柜供应商应提供开孔条件。23）机柜供应商应具有IS09001和IS014001和IS018001认证证书，提供证书的复印件或影印件。24）机柜应具有Ul认证证书和Ce认证证书和rohs认证证书，提供证书的复印件或影印件。25）机柜通过1500kg承重测试和89级抗震测试，提供测试报告的复印件或影印件。26）智能PDU每个机柜标配2条智能PDU,为设备A/B路供电使用。两条智能PDU应为同一规格，互为备份。智

33、能PDU规格32A单相，C13*20+C19Mo智能PDU采用黑色涂层，外壳选用优质型材或钢板，应具备强度高，坚固耐用，抗压性能、装配性能、耐蚀性能和装饰性能良好，表面喷涂效果好，工艺先进，纹路平整，美观大方等特点。智能PDU接线应采用从智能母线槽电源线直接接入机柜PDU的方式。智能PDU进线电缆须使用“WDZB-YJY”B级阻燃多芯电缆，智能PDU的插座面板和各功能面板须为高阻燃塑胶材料，阻燃特性符合UL94-V0等级和国家相关规定。智能PDU每位插孔间须保留一定的间距，应根据机柜高度与机柜U位刻度对应，以方便设备接线整齐美观。两条智能PDU须安装在机柜后侧，一边一条或同侧安装，PDU与机柜

34、的固定方式应灵活、方便，利于安装和拆卸。智能PDU需能提供插座级监控信息，监控每个插座的电流、电压、功率、电量信息，并能对插座实现远程上下电控制。智能PDU具有许多有用的功能，如可远程监测、报警、能耗统计、定时开关等。用户可以通过综合云管平台管理智能PDU,以获取电力数据和控制电力供应。2. 10配线架及配线要求1)总体要求光电配线设备包括光纤配线单元(ODF)、网络配线单元(EDF)O本工程的各种跳线、配线架、理线器等均须采用同一品牌产品，其中各种跳线(光跳线、语音跳线、数据跳线)须采用布线厂商工厂内预制并经过测试的产品；接头、模块采用国际国内知名品牌产品。所有光缆的纤芯在配线间内的光纤配线

35、架上须与ST接头通过尾纤进行熔接,并配备ST耦合器。综合布线机柜的空位上须配备盲板。光纤配线单元跳纤需满配。跳纤、跳线、成品网线、法兰等供货前需提供第三方检验报告。2)各配线柜(架)应符合以下标准(1) 配线柜和布线柜内包含光纤配线单元、数字配线单元、音频配线单元和网络配线单元。(2) YD/T778-2011标准要求的规定。(3) YD/T694-2004标准要求的规定。(4)所有塑料件的燃烧性均符合GB/T2408-2008中规定的FV-O级。(5)其结构应符合IEC297、IEC917国际电工委员会用于电子设备机械结构标准。(6)外观与结构：详见通用部分设备机柜要求。(7)材料和防腐性能

36、所有零件采用的材料具有防腐性能，如无防腐性能将作防腐处理;其物理、化学性能稳定；各种材料之间相容。“所有非金属材料结构件的燃烧性能符合GB/T5169.7-2001标准中的试验A的要求。”各式连接器接线端子适用电缆符合GB/T12269-1990及有关标准规定的要求。“光配线架的接插件及其陶瓷插芯；电配线柜和分线箱内的接线排、保安接线排、固体式保安器、陶瓷PTC须采用知名品牌产品。(8)电气特性机柜高压防护地与机柜绝缘，绝缘电阻1000MQ5(X)V(DC),无飞弧。“机柜高压防护地与机柜间耐压不小于3000V(DC)/Imin不击穿，无飞弧。应具有完善的接地系统。投标人在投标文件中应说明内

37、部配置、端子排列和走线方式，并应考虑安装和维护的工作空间。投标人应注明配线柜主要材料和模块的名称、规格型号、技术指标及供应厂家。3)光纤配线架(ODF)(1)光纤连接器主要技术指标不得低于以下要求(不限于此)：X类型：暂定为FC/PC型或SC/PC型或LC型，设计联络阶段阶段最终确定。一连接衰减：(包括互换和重复)：0.5dBo，反射衰减：40dBo，连接寿命：N100O不得有机械损伤，插针表面无明显划痕，附加损耗变动量不大于0.2dB,回波损耗变动量不大于5dB,仍能满足衰减要求。尾纤配置平均10米，以实际测量为准。,满足YD/T1272.3-2005标准光纤活动连接器第3部分：SC型。“投

38、标人应详细列出所用连接器（包括尾纤）的技术参数。（2）标称工作波长标称工作波长为131Onm、1550nmo4）网络配线单元（EDF）技术要求性能要求符合ISo/IEClI801六类布线标准，并向下兼容超五类和五类系统，主要技术指标不得低于以下要求（不限于此）：，19”机柜型RJ45接口标准的屏蔽和/或非屏蔽模块化配线单元，每个端口带接地端子。配线单元背后线路板、正面端口具有防尘，防撞保护。-网络配线单元与水平电缆的端接应采用卡接方式。“具有明显的、可方便更换的、永久的标识。“网络配线单元前后都必须配备合理数量的理线架（屏蔽类单元含接地装置）。，接口数量：24口。5）六类非屏蔽双绞电缆本工程范

39、围内使用到的所有网线均采用六类非屏蔽双绞电缆。铜芯需采用单股线。（1）主要技术指标不得低于以下要求（不限于此），十字分隔条设计分开了线对并维持稳定的线对位置，增进NEXT和阻抗性能。，稳定的线对结构提供安装时的性能保护。最大的带宽和信噪比余量用于关键任务的传输。“兼容所有Cat.6屏蔽/非屏蔽系统，依照EN50173、EIATIA568C.2和ISO/IEC11801o一线芯采用无氧铜，经过八大重金属检验分析，放射性有害金属控制在国际最严格标准内。-提供线缆长度标记，减少浪费。（2）物理特性“导体直径：23AWGoL线芯直径（mm）：0.57+0.2“弯曲半径：（min）8倍外径。,抗拉力：（

40、max）400No“外皮：采用环保PVC外被（3）电气特性X阻抗：（f=l-250MHz）10015%Q。最大直流电阻不平衡：5%o-工作电容：5.6pF100米。,不平衡电容：73.2pF100米。“延迟偏差：（max）45ns100mo“额定传输速率（NVP）:68%o（4）符合标准“TIAEIA-568-C.2o,ISO/IEC11801o“ULCM、ULCMRandCSAFT4ULCMPandCSAFT6o6）六类数据跳线本工程范围内使用到的所有网线均采用六类非屏蔽双绞电缆。采用成品网线。（1）主要技术指标不得低于以下要求（不限于此）“用于网络设备到配线架以及通信端口的连接，传输带宽不

41、小于250MHzo跳线应柔软，易弯曲不易折断。RJ45插头采用软尾结构，保证线缆和水晶头之间的连接。“材料：插头护套一PVC；插头一聚碳酸酯；压接簧片一磷青铜镀银。“水晶头压接簧片采用50inch镀金铜片。应提供符合T568A或T568B两种标准的产品。(2)物理特性芯线规格：24AWG、芯线对数4对。，跳线长度：Im、2m、3m、5m、Iom等各种标准长度。(3)电气特性.满足TIA/EIA568-C.2的标准规范。,最大衰减：100.0MHZ跳接线不大于26.4db100m。.最小近端串音衰减：100.0MHZ跳接线不小于32dbI(X)m。,平均特性阻抗：100Q。7)光跳线单模光跳线的

42、主要技术指标不得低于以下要求(不限于此)：(1)光跳线采用布线厂家原厂工厂生产并经测试的产品，不得现场制作。(2)类型：ST-SCo(3)长度：3m5m、8m、IOm15mo(4)插入损耗：0.5dBo(5)回波损耗：-40dBo(6)装配类型：双芯。(7)插芯材料：陶瓷。(8)安全：阻燃型外皮。(9)符合ISO11801中对光跳线的要求。8)尾纤光纤尾纤的主要技术指标不得低于以下要求(不限于此)：(1)尾纤采用布线厂家原厂工厂生产并经测试的产品，不得现场制作。(2)符合ISo11801中对尾纤的要求。2.11施工范围1)6号线一期工程、Sl线工程车站/场段的设备安装；2)接口测试；3)网络开

43、通测试的配合；4)设备间线缆敷设；5）光、电缆敷设、设备室引入及终端；6）各类配线柜的安装及配线；7）ODF光纤分配柜的安装、光纤熔接、跳接及敷设尾纤。8）与接口互联配合。9）包含机柜底座、散力架等所有配套辅材的供货及安装。2.12施工要求1）投标人按规定的范围提供设备和材料，完成所有货物的仓储、运输、吊卸、施工工地内搬移、安装、调试、验收、移交等必要的工作；2）投标人要充分考虑工程中可能发生的各专业之间配合与协调因素，具备对相关专业接口问题解决和局部调整的能力；3）投标人在施工中，必须与设计、监理单位密切配合，建立起信息化管理系统，及时反馈工程的安全、质量、进度和环境等方面情况；4）投标人有

44、责任和义务对周围环境进行保护，由于施工产生的污染（如噪声、污水排放、废气和垃圾等）造成周围环境的破坏和影响由投标人负责解决。投标人在施工前对周围建筑物和周边管线的现状进行调查，必要时需进行第三方（或权威部门）的鉴定监测，施工过程中需采取必要措施妥善保护周围建筑物和周边管线的安全；5）施工以设计为依据，需修改时，必须按有关的工程管理程序取得设计和有关单位同意并签署变更设计文件后方可实施；6）采用的原材料、预制品等符合国家现行技术标准规定；并有合格证和、出厂说明书及检验、试验单；7）施工必须采用国家统一规定的计量标准。各种测试和计量器具定期校验，保证准确使用；8）施工安全、环保、消防、防汛和劳动保

45、护等，要符合国家现行的有关强制性标准的规定以及城市轨道交通管理部门根据地方政府的规定、要求所制定的规定；9）设备安装位置符合设计要求。机柜安装与地面垂直、平稳。吊装后机柜倾斜偏差小于机柜身高千分之一;10）机柜内设备、部件安装在机柜定位手册要求。配线用吊架、支架加工、安装符合设计及安装手册规定；11）电缆及配线无损伤、扭绞交叉现象。电缆转弯半径符合相关规定。电源配线与控制电缆分开敷设，不得绑在同一线束内；12）机柜、机柜固定符合设计规定。固定螺丝、垫片和弹簧圈按要求紧固，不得漏装。s云边缘节点供货范围及清单要求云边缘节点供货范围包括车站、场段的云平台硬件设备、材料及安装调试，设备包括但不限于服
