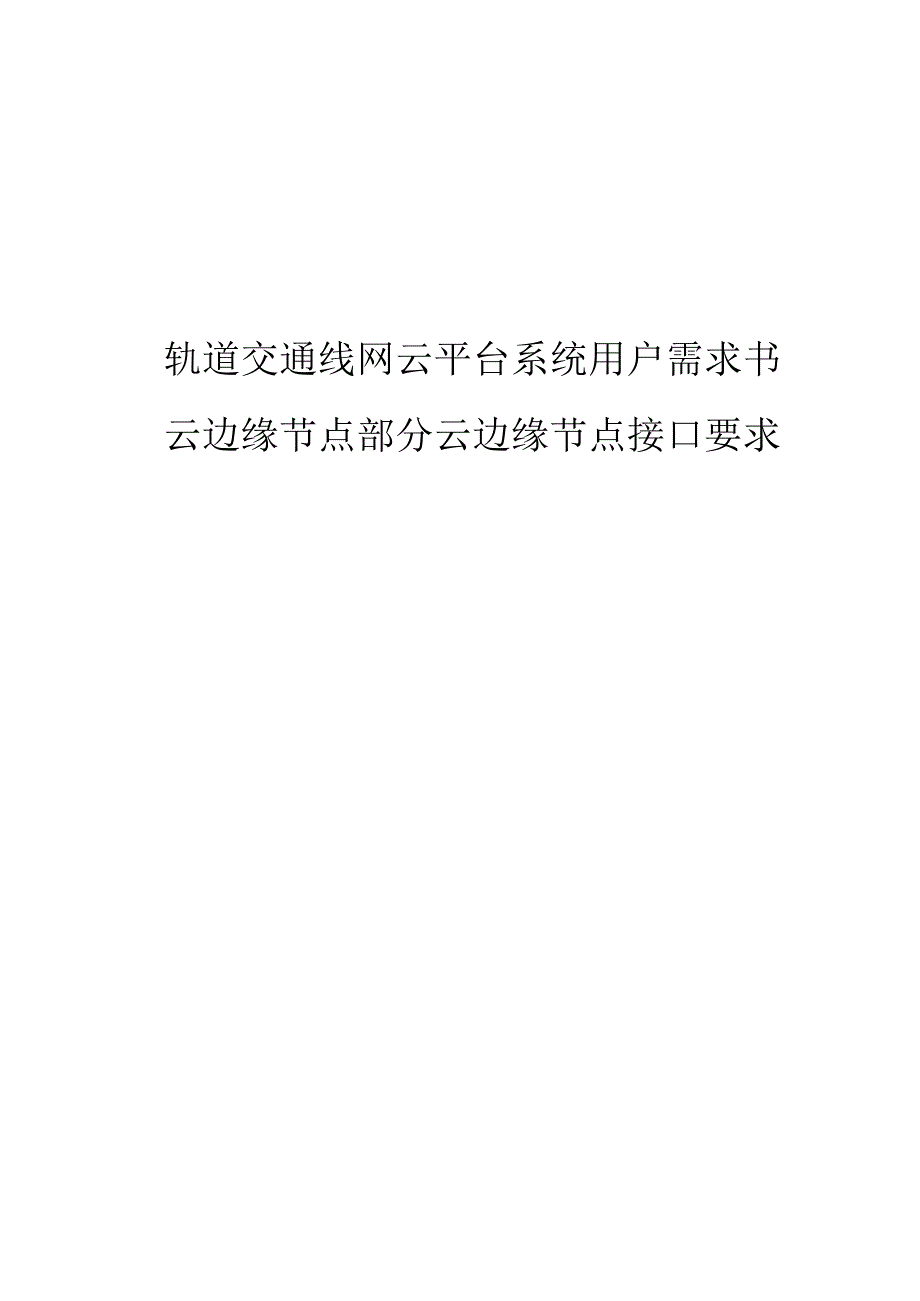

1、轨道交通线网云平台系统用户需求书云边缘节点部分云边缘节点接口要求目录1 .接口概述11.1 接口范围11.2 接口原则11.3 业务云化清单12 .云平台接口22.1 与安全生产网业务系统接口22.1.1 云平台（YPT）-综合监控系统（ISCS）接口技术要求22.1.2 云平台（YPT）-自动售检票系统（AFC）接口技术要求42.1.3 云平台（YPT）-视频监视系统（CCTV）接口技术要求72.1.4 云平台（YPT）-乘客信息系统（PlS）接口技术要求102.1.5 云平台（YPT）-安防集成平台（AFJC）接口技术要求122.1.6 云平台（YPT）-传输系统（CS）接口技术要求152
2、1.7 云平台（YPT）-弱电电源系统（RDDY）接口技术要求172.1.8 云平台（YPT）-供电运维管理系统接口技术要求192.1.9 云平台（YPT）-车辆运维管理系统接口技术要求212.1.10 云平台（YPT）-能源管理系统（电能质量管理系统）接口技术要求.232.1.11 云平台二期-云平台一期接口技术要求262.1.12 云平台二期-大数据平台接口技术要求262.1.13 云平台二期中心云平台-云边缘节点接口技术要求262.2 与内部管理网业务系统接口272.2.1 云平台-企业信息化管理系统接口技术要求283 .大数据平台接口293.1 云平台与大数据平台接口293.2 大数

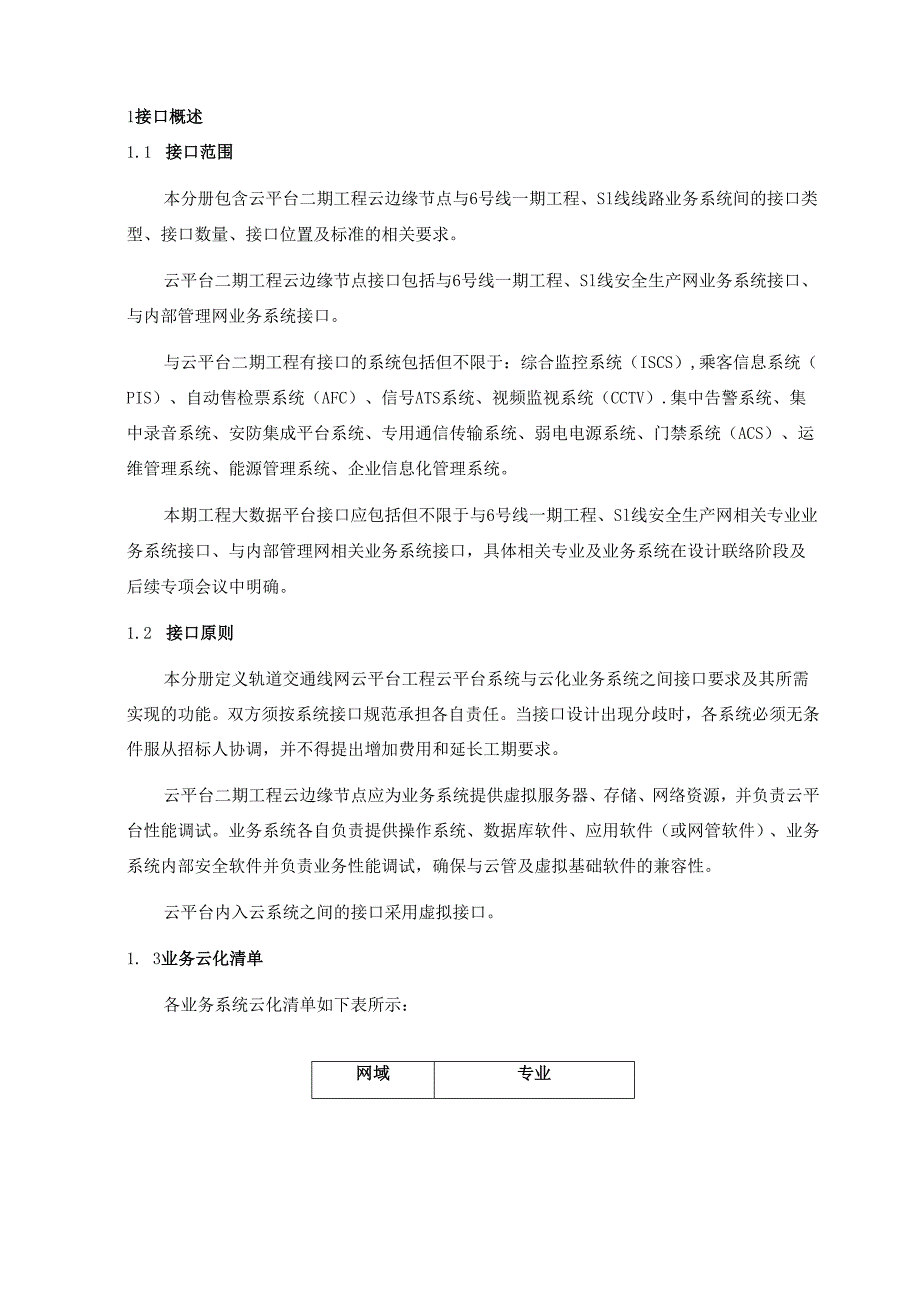

3、据平台与相关业务系统接口301接口概述1.1 接口范围本分册包含云平台二期工程云边缘节点与6号线一期工程、Sl线线路业务系统间的接口类型、接口数量、接口位置及标准的相关要求。云平台二期工程云边缘节点接口包括与6号线一期工程、Sl线安全生产网业务系统接口、与内部管理网业务系统接口。与云平台二期工程有接口的系统包括但不限于：综合监控系统（ISCS）,乘客信息系统（PIS）、自动售检票系统（AFC）、信号ATS系统、视频监视系统（CCTV）.集中告警系统、集中录音系统、安防集成平台系统、专用通信传输系统、弱电电源系统、门禁系统（ACS）、运维管理系统、能源管理系统、企业信息化管理系统。本期工程大数据
4、平台接口应包括但不限于与6号线一期工程、Sl线安全生产网相关专业业务系统接口、与内部管理网相关业务系统接口，具体相关专业及业务系统在设计联络阶段及后续专项会议中明确。1.2 接口原则本分册定义轨道交通线网云平台工程云平台系统与云化业务系统之间接口要求及其所需实现的功能。双方须按系统接口规范承担各自责任。当接口设计出现分歧时，各系统必须无条件服从招标人协调，并不得提出增加费用和延长工期要求。云平台二期工程云边缘节点应为业务系统提供虚拟服务器、存储、网络资源，并负责云平台性能调试。业务系统各自负责提供操作系统、数据库软件、应用软件（或网管软件）、业务系统内部安全软件并负责业务性能调试，确保与云管及
5、虚拟基础软件的兼容性。云平台内入云系统之间的接口采用虚拟接口。1. 3业务云化清单各业务系统云化清单如下表所示：网域专业安全生产网PISCCTV集中录音集中告警信号ATS信号智能运维AFC自动售检票ISCS综合监控综合监控运维ACS门禁ISP安防集成PQ供电电能质量IOMS供电智能运维车辆运维车门制动内部管理网IOMS供电智能运维企业信息化相关系统外部服务网IOMS供电智能运维2云平台接口本章节定义了轨道交通线网云平台二期工程中云平台与安全生产网、内部管理网、外部服务网间各业务业务系统间的接口，具体包括与各系统站段级的接口。1.1 与安全生产网业务系统接口1.1.1 云平台（YPT）-综合监控
6、系统（ISCS）接口技术要求D接口范围（1）接口示意图4S114fL图2.1.1-1云边缘节点与ISCS的车站接口分界图（2）接口划分物理接口编号接口位置云平台ISCS系统接口类型/数量YPT.ISCS.Ol各车站/车辆段/停车场弱电综合设备室，云平台配线架外线侧。1 .提供ISCS系统降级设备软件所需的基础设施。2 .提供云平台接入交换机的千兆单模光口。3 .提供配线架及配线架至交换机的跳线。1.提供从ISCS系统机柜到云平台配线架外线侧带标识的光缆并负责该光缆的敷设、成端及连通等。冗余千兆单模光口，4个/站（3）接口功能要求编号功能要求云平台ISCS系统备注YPT.ISCS.OlISCS和
7、云平台进行信息交互。1 .提供云平台管理软件及虚拟化软件。2 .提供ISCS专业站段级计算、存储、网络等资源。3 .提供数据接入的标准。4 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上部署站段级软件（含操作系统、数据库软件、应用软件），实现其站段级功能。负责自身安全。2 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与ISCS系统的接口软件协议包括但不局限于：物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商
8、定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求ISCS系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境
9、中可靠工作。2. 1.2云平台（YPT）-自动售检票系统（AFC）接口技术要求(1)接口示意图接口分界图2.1.2-1云边缘节点与AFC站级接口分界示意图(2)接口划分物理接口编号接口位置云平台AFC系统接口类型/数量YPT.AFC.Ol各车站弱电综合设备室，云平台配线架外线侧。1 .提供AFC系统降级设备软件所需的基础设施。2 .提供云平台接入交换机的千兆单模光口。3 .提供配线架及配线架至交换机的跳线。L提供与云平台接口的站级设备。2 .提供从AFC系统机柜到云平台配线架外线侧带标识的光缆。3 .并负责该光缆的敷设、成端及连通等。冗余千兆单模光口，2个/站段（3）接口功能编号功能要求云平台
10、AFC系统备注YPT.AFC.OlAFC和云平1.提供云平台管理软件及1.负责在云平台提供数据接台进行信息交互。虚拟化软件。2 .提供AFC专业车站级计算、存储、网络等资源。3 .提供数据接入的标准。4 .云平台负责AFC业务系统虚拟化运行环境的安全以及AFC与云内其他业务接口（如：ISCS等）网络访问及边界安全。的基础设施上部署车站级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2.提供数据给云平台。入标准在设计联络阶段确认。2）接口协议云平台与AFC系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用
11、国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云平台采用的接口设备应与AFC系统的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设
12、备。电磁兼容:双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.3云平台（YPT）-视频监视系统（CCTV）接口技术要求D接口范围（1）站段接口示意图接口分界图2.1.3-1云边缘节点与CCTV站段级接口分界示意图接口划分物理接口编号接口位置云平台线路CCTV系统接口类型/数量YPT.CCTV.Ol各车站/段/场弱电综合设备室，云平台配线架外线侧。1.提供CCTV系统降级设备软件所需的基础设施。1.提供与云平台接口的站/段/场级设备。冗余万兆单模光口，2个/站段2.提供云平台接入交换机的万兆单模光口。2 .提供从CCTV系统交换
13、机到云接入交换机光纤跳线及标识。3 .并负责该光缆的敷设、成端及连通等。场接口功能编号功能要求云平台线路CCTV系统备注YPT.CCTV.OlCCTV和云平台进行信息交互。1 .提供云平台管理软件及虚拟化软件。2 .提供CCTV专业站段级计算、网络等资源。3 .提供数据接入的标准。4 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上部署站段级软件（含操作系统、数据库软件、应用软件，实现其站段级降级功能。负责自身安全。2 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认（2）后备中心（车辆段）接口示意图掳IJ外界图2.1.3-2云边缘节点与CCTV后备中心（车辆段）接口分界示意
14、图接口划分物理接口编号接口位置云平台CCTV系统接口类型/数量YPT.CCTV.02车辆段综合楼弱电综合设备室，云平台交换机侧1 .提供CCTV系统降级设备软件所需的网络设施。2 .提供云平台接入交换机的万兆1 .提供与云平台接口的场段级设备。2 .提供从CCTV系统交换机到云平台交换机光纤跳线。冗余万兆单模光口，2个/站段场单模光口。接口功能编号功能要求云平台线路CCTV系统备注YPT.CCTV.02CCTV和云平台进行信息交互。1 .提供CeTV专业场段级网络等资源。2 .提供数据接入的标准。3 .云平台负责云平台安全。1 .负责与云平台进行数据接入。2 .提供数据给云平台。2）接口协议云
15、平台与CCTV系统的接口软件协议包括但不局限于：物理接口；通信协议；数据的定义；数据的格式等。云平台与CCTV系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，双方系统通过互相监察对应接口的工作状态，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云平台采用的
16、接口设备应与CCTV系统的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.4云平台（YPT）-乘客信息系统（PlS）接口技术要求D接口范围（1）接口示意图援口分界图2.1.4-1云边缘节点与PlS系统的站段接口分界图（2）接口划分物理接口编号接口位置云平台乘客信息系统接口类型/数量YPT.PIS.01各车站弱电综合设备室/各场段专用通信设备室，L提供Pis系统降
17、级设备软件所需的基础设施。2.提供云平台接入1 .提供与云平台接口的站/段/场级设备。2 .提供从PIS系统交换机到云平台接入交冗余万兆单模光口，2个/站段，冗余千兆单模光口，2个/线,云平台接入交换机交换机的万兆单模光口和千兆单模光口。换机的跳线。（3）接口功能要求编号功能要求云平台乘客信息系统备注YPT.PIS.OlPIS系统和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .提供PIS系统站段级计算、存储、网络等资源。3 .提供数据接入的标准。1 .负责在云平台提供的基础设施上部署站段级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2 .负责在云平台站
18、/段提供的基础设施上部署站段级软件（含操作系统、数据库软件），实现其站/段级数据级灾备功能。3 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与乘客信息系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招
19、标人批准后实施。4）性能要求接口性能要求:线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求乘客信息系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.5云平台（YPT）-安防集成平台（AFJC）接口技术要求D接口范围（1）站段级接口示意图图2.1.5-1云边缘节点与线路安防集成平台的站段接口分界图接口划分物理接口编号接
20、口位置云平台安防集成平台接口类型/数量YPT.AFJC.Ol各车站/段/场弱电综合1.提供安防集成平台系统降级设备软1.提供与云平台接口的站/段/场级设备。冗余千兆单模光口，2个/站段设备室，云平台配线架外线侧。件所需的基础设施。2 .提供云平台接入交换机的千兆单模光口。3 .提供配线架及配线架至交换机的跳线。2 .提供从安防集成平台交换机到云平台配线架外线侧带标识的光缆。3 .负责该光缆的敷设、成端及连通等。接口功能要目编号功能要求云平台安防集成平台备注YPT.AFPT.Ol安防集成平台和女平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .提供安防集成平台专业站段级计算、存储、网络
21、等资源。3 .提供数据接入的标准。4 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上部署站段级软件（含操作系统、数据库软件、应用软件），实现有关功能。负责自身安全。2 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）后备中心（车辆段）接口示意图图2.1.5-2云边缘节点与线路安防集成平台的后备中心（车辆段）接口分界图接口划分物理接口编号接口位置云平台安防集成平台接口类型/数量YPT.AFPT.02车辆段综合楼弱电综合设备室提供云平台接入交换机的千兆单模光口。1 .提供与云平台接口的场段级设备。2 .提供从安防集成平台交换机到云平台接入交换机光纤跳线及标识。冗余千兆单模光
22、口，4个/站段接口功能要求编号功能要求云平台安防集成平台备注YPT.AFPT.02安防集成平台和女平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .提供安防集成平台专业站段级计算、存储、网络等资源。3 .提供数据接入的标准。4 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上部署站段级软件（含操作系统、数据库软件、应用软件），实现有关功能。负责自身安全。2 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与线路安防集成平台的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通
23、用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求安防集成平台系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁
24、兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.6云平台(YPT)-传输系统(CS)接口技术要求D接口范围(1)接口示意图图2.1.6-1云边缘节点与传输系统的接口分界图(2)接口划分物理接口编号接口位置云平台传输系统接口类型/数量YPT.CS.Ol1.各车站弱电综合设备室传输设备配线架外线侧；2、车辆段（含运用库、综合楼）/停车场专用通信设备室传输设备配线架外线侧。1 .提供弱电综合设备室云平台配线架至传输设备带标识的光缆。2 .负责该光缆的敷设、成端及连通等。1 .提供线路传输系统传输设备。2 .提供车站/场/段至线
25、网指挥中心、灾备中心的传输通道。全生产网2个IOG单模光口，内部管理网1个IG电口，夕卜部服务网1个IG电口，带外管理网2个IG电口（3）接口功能要求编号功能要求云平台传输系统备注YPT.CS.03各线路车站/场/段至主、备中心进行数据传输提供数据传输要求为各线路车站/场/段至主、备中心提供传输通道。2）接口协议云平台与传输系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人
26、裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求传输系统系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.7云平台(YPT)-弱电
27、电源系统(RDDY)接口技术要求D接口范围弱电电源云平台由控制中心、车站,车辆YPlRDDYOI段弱电综合电源(二次交一I流配电柜)I云平台机机图2.1.7-1云边缘节点与弱电电源系统的接口分界图(1)接口划分物理接口编号接口位置云平台电源系统接口类型/数量YPT.RDDY.Ol主控制中心/各车站/车辆段/停车场弱电电源室，交流配电柜输出端子1 .提供云平台设备用电功率；2 .提供云平台机柜内PDU至电源系统交流配电柜输出端子的接线；3.并负责该连接线的敷设及连通等。1.提供电源系统交流配电柜输出端子。设计联络阶段确定（2）接口功能编号功能要求云平台电源系统备注YPT.RDDY.Ol弱电电源系
28、统为为云平台机柜提供配电接入需求负责敷设从云平台机柜至弱电电源室带标识的电缆并成端。电源系统为云平台柜内设备的供电2）接口协议云平台与乘客信息系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要
29、求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求乘客信息系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容:双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.8 云平台（YPT）-供电运维管理系统接口技术要求D接口范围（1）接口示意图接口分界图2.1.8-1云边缘节点与供电运维系统的接口分界图（2）接口划分物理接口编号接口位置云平台供电运维管理系统接口类型/数量1提
30、供供电运维管理系统线路级软件所需的基础设施。1在云平台上部署相关软件。1各站场为冗余千兆单模光口，2个/站场；2各车辆段为冗余千兆单模光口，4个/段；3各靠近主所车站增加冗余千兆单模光口，2个/站。站段云平台配线架外线侧2提供站段云平台接入交换机侧的千兆单模光口。,3提供配线架及配线架至交换机的跳线。4.石平台负责云平台安I2.提供从各线路供电运维管理系统交I换机到云平台配线架外线侧带标识的光缆。3负责该光缆的敷设、成端及连通等。（3）接口功能要求一LL编号功能要求云平台供电运维管理系统备注YPT.GDYW.01供电运维管理系统和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .在
31、线网指挥中心提供供电运维管理系统线路等资源。3 .在灾备中心提供供电运维管理系统数据级灾备所需计算、存储、网络等资源。4 .提供数据接入的标准1 .负责在云平台提供的基础设施上部署线路级软件（含操作系统、数据库软件、应用软件），实现有关功能。负责自身安全。2 .负责在云平台灾备中心提供的基础设施上部署软件（含操作系统、数据库软件），实现其数据级灾备功能。3 .提供数据给云平台。4 .供电运维管理系统上传的数据应为全数据，且应按照规定好的格式要求进行上传。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与供电运维管理系统的接口软件协议包括但不局限于：物理接口；通信协议；数据的定义；数据的格
32、式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求:线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求供电运维管理系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离
33、措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.9 云平台(YPT)-车辆运维管理系统接口技术要求D接口范围(1)接口示意图Zz*zx*X/Xx,一土蟒运维中心VDCJ.一主辆运维中心VDCL.接口分界图2.1.9T云边缘节点与车辆运维系统的接口分界图（2）接口划分物理接口编号接口位置云平台车辆运维管理系统接口类型/数量YPT.CLYW.Ol车辆段弱电综合设备室云平台配线架外线侧L.提供云平台接入交换机侧的千兆单模光口。2.提供配线架及配线架至交换机的跳线。1 .
34、提供从各线路车辆运维管理系统交换机到云平台配线架外线侧带标识的光缆。2 .负责该光缆的敷设、成端及连通等。1.线路级为冗余千兆单模光口，2个/线（3）接口功能要求编号功能要求云平台车辆运维管理系统备注YPT.CLYW.01车辆运维管理系统和云平台进行信息交互1 .在线网指挥中心提供车辆运维管理系统线路级计存储等资源。2 .在灾备中心提供车辆运维管理系统数据级存储等资源。3 .提供数据接入的标准1 .提供数据给云平台。2 .车辆运维管理系统上传的数据应为全数据，且应按照规定好的格式要求进行上传。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与车辆运维管理系统各业务的接口软件协议包括但不局
35、限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求车辆运维管理系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件
36、服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.10 云平台（YPT）-能源管理系统（电能质量管理系统）接口技术要求D接口范围（1）接口示意图接口分界图2.1.10-1云边缘节点与能源管理系统接口示意图（2）接口划分物理接口编号接口位置云平台能源管理系统接口类型/数量YPT.NYGL.01云机房云平台配线架外线侧1 .提供能源管理系统线路级软件所需的基础设施。2 .提供云平台接入交换机侧的千兆单模光口。3 .提供配线架
37、及配线架至交换机的跳线。1 .在云平台上部署相关软件。2 .提供从各线路能源管理系统交换机到云平台配线架外线侧带标识的光缆。3 .负责该光缆的敷设、成端及连通等。1 .各站场为千兆单模光口，1个/站场;2 .各车辆段为千兆单模光口，2个/段;3 .各靠近主所车站增加千兆单模光口，1个/站。（3）接口功能要求编号功能要求云平台能源管理系统备注YPT.NGYW.Ol能源管理系统和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .在线网指挥中心提供能源管理系统线路中央1.负责在云平台提供的基础设施上部署线路级软件（含操作系统、数据库软件、应用软件），据入准种数接标和级计算、存储、网络等资
38、源。3 .在灾备中心提供能源管理系统数据级灾备所需计算、存储、网络等资源。4 .提供数据接入的标准。5 .云平台负责云平台安全。实现有关功能。负责自身安全。2 .负责在云平台灾备中心提供的基础设施上部署软件（含操作系统、数据库软件），实现其数据级灾备功能。3 .提供数据给云平台。4 .能源管理系统上传的数据应为全数据，且应按照规定好的格式要求进行上传。类在设计联络阶段确认2）接口协议云平台与能源管理系统各业务的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格
39、式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求能源管理系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求:接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。
40、双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.11 云平台二期-云平台一期接口技术要求投标人须综合考虑云平台一期工程建设方案，在投标文件中明确具体接口内容，实现综合运管系统对云平台一期、二期工程的统一管理。2.1.12 云平台二期一大数据平台接口技术要求投标人须综合考虑云平台一期工程建设方案，在投标文件中明确具体接口内容，实现综合运管系统对云平台一期、二期工程的统一管理。大数据平台部署于云平台上，云平台为其提供基础设施服务。云平台提供大数据平台所需的硬件基础设施及相关软件授权，大数据平台根据云平台基础设施规模、资源实际配置将大数据平台及相关组件部署在云平台上。云平台需提供包括计算、
41、存储、网络、安全等所有大数据平台项目运行所必须基础设施，相关资源接入综合运管平台实现统一运维和运营。云平台需保障大数据平台与其他云上业务间的网络互通。云平台需配合大数据平台为其他业务应用提供大数据、数仓等服务功能。大数据平台利用云平台所提供基础设施部署部署软件环境，通过云平台内部网络汇聚业务系统数据，同时大数据平台应向云平台提供数据资源端口服务，上层应用及业务系统可根据自身需求通过数据端口调用大数据平台处理分析后的数据。大数据平台纳入综合运管平台进行统一监控及运维管理。大数据平台应提供云平台监控室大屏幕显示系统的接口，实现其数据展示功能。投标人应保证属于接口的所有要求都能得到完美的解决和执行。
42、接口内容，待设计联络阶段进一步明确。相关费用包含在合同总价中。2.1.13 云平台二期中心云平台-云边缘节点接口技术要求D接口功能物理接口编号中心云平台云边缘节点接口类型备注/数量YPT.ZDY.OlL提供与云边缘节点的对接接口2.提供纳管云边缘节点的管理授权1 .负责与中心云平台进行对接，实现被云平台纳管2 .提供接口、数据给中逻辑接口数据接入标准和种类在设计联络阶段3 .提供云边缘节点云管平台的接入标准4 .负责纳管云边缘节点心云平台确认YPT.ZDY.02L提供与云边缘节点服务器、网络设备的对接接口2 .提供对云边缘节点服务器、网络设备的网管授权3 .提供纳管云边缘节点服务器、网络设备的
43、接入标准1 .负责与中心网管平台进行对接，实现被中心网管平台纳管2 .提供接口、数据给中心网管平台逻辑接口数据接入标准和种类在设计联络阶段确认YPT.ZDY.031 .提供车站流量探针和性能探针。2 .负责探针接入态势感知平台及正常运行的调试。1 .预留探针的设备安装空间、软件安装空间及配套的云边缘节点上的虚拟机等的授权。2 .负责探针的设备安装及配套的柜内线缆的提供及敷设。3 .配合中心完成探针接入态势感知平台及正常运行的调试内设络确体在联段。具容计阶Uo2）接口协议云平台二期中心云平台与云平台二期云边缘节点的接口软件协议包括但不局限于：通信协议；数据的定义；数据的格式等。云平台二期中心云平
44、台与云平台二期云边缘节点的软件通信协议原则上采用国际标准的、通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）遵循一期建设的接口标准，如有异议，由招标人裁定，投标人必须无条件服从。3）接口分歧的解决遵循一期建设的接口标准，如有异议，由招标人裁定，投标人必须无条件服从。2.2与内部管理网业务系统接口2.2.1云平台-企业信息化管理系统接口技术要求2.2.1.1业务云化清单根据业务系统实际需求明确企业信息化管理系统云化设备包括但不限于以下设备。序号系统1协同办公系统2工程造价系统3地保办综合管理平台2.2.1.2技术要求D接口范围（1）接口功能要求编号功能要求云平台智能楼宇系统备注YPT.XXGL.Ol（逻辑接口）企业信息化管理系统和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .在线网指
