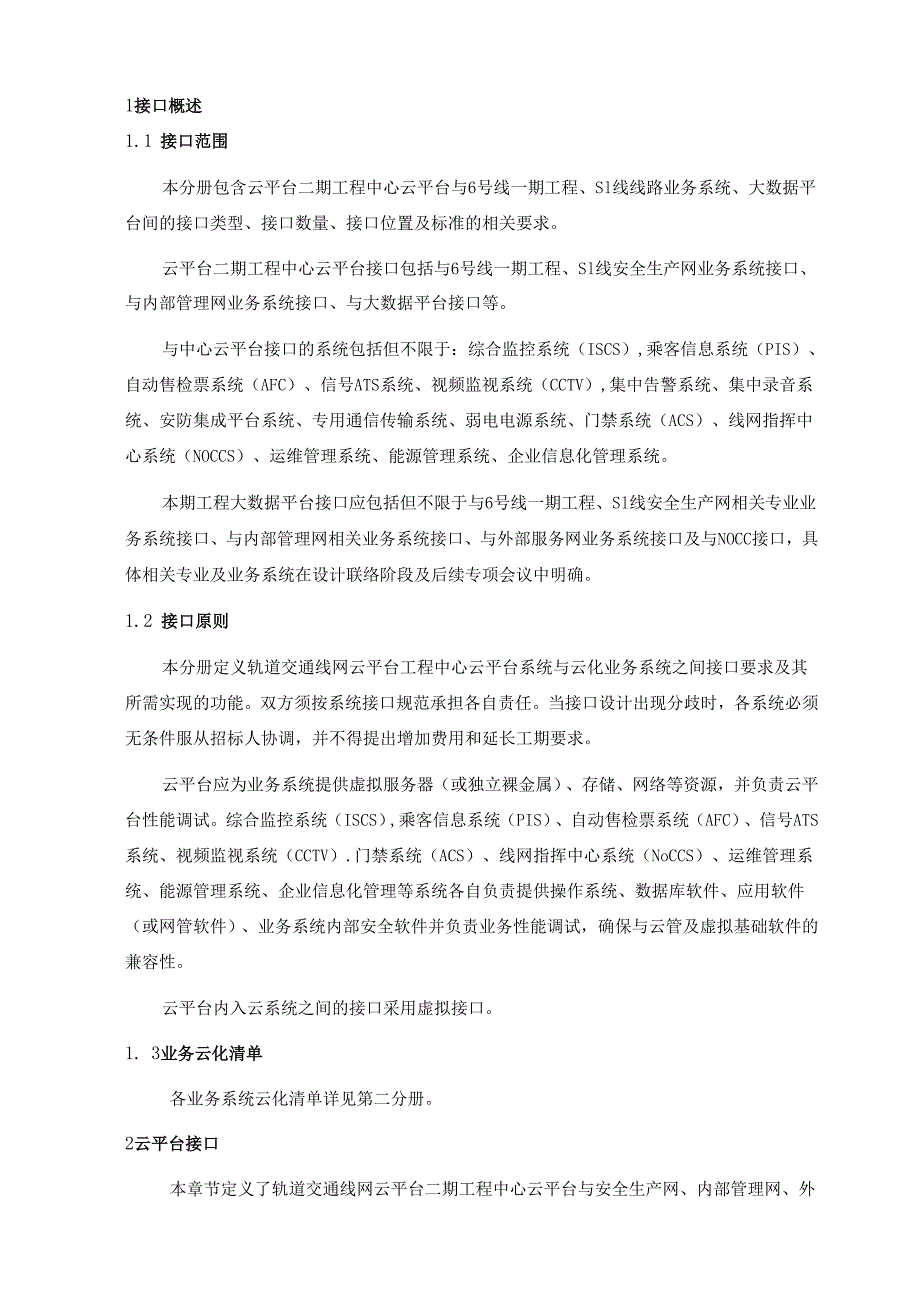

4、类型、接口数量、接口位置及标准的相关要求。云平台二期工程中心云平台接口包括与6号线一期工程、Sl线安全生产网业务系统接口、与内部管理网业务系统接口、与大数据平台接口等。与中心云平台接口的系统包括但不限于：综合监控系统（ISCS）,乘客信息系统（PIS）、自动售检票系统（AFC）、信号ATS系统、视频监视系统（CCTV）,集中告警系统、集中录音系统、安防集成平台系统、专用通信传输系统、弱电电源系统、门禁系统（ACS）、线网指挥中心系统（NOCCS）、运维管理系统、能源管理系统、企业信息化管理系统。本期工程大数据平台接口应包括但不限于与6号线一期工程、Sl线安全生产网相关专业业务系统接口、与内部管
5、理网相关业务系统接口、与外部服务网业务系统接口及与NOCC接口，具体相关专业及业务系统在设计联络阶段及后续专项会议中明确。1.2 接口原则本分册定义轨道交通线网云平台工程中心云平台系统与云化业务系统之间接口要求及其所需实现的功能。双方须按系统接口规范承担各自责任。当接口设计出现分歧时，各系统必须无条件服从招标人协调，并不得提出增加费用和延长工期要求。云平台应为业务系统提供虚拟服务器（或独立裸金属）、存储、网络等资源，并负责云平台性能调试。综合监控系统（ISCS）,乘客信息系统（PIS）、自动售检票系统（AFC）、信号ATS系统、视频监视系统（CCTV）.门禁系统（ACS）、线网指挥中心系统（N
6、oCCS）、运维管理系统、能源管理系统、企业信息化管理等系统各自负责提供操作系统、数据库软件、应用软件（或网管软件）、业务系统内部安全软件并负责业务性能调试，确保与云管及虚拟基础软件的兼容性。云平台内入云系统之间的接口采用虚拟接口。1. 3业务云化清单各业务系统云化清单详见第二分册。2云平台接口本章节定义了轨道交通线网云平台二期工程中心云平台与安全生产网、内部管理网、外部服务网间的接口，具体包括与各系统中央级的接口。1.1 与安全生产网业务系统接口1.1.1 云平台（YPT）-综合监控系统（ISCS）接口技术要求D接口范围（1）中央级（线网控制中心）接口接口示意图图2.1.1-1中心云平台与I
7、SCS的中央级接口分界图接口划分物理接口编号接口位置云平台ISCS系统接口类型/数量YPT.ISCS.Ol云机房云平台配线架外线侧1 .提供各线路ISCS系统中央级软件所需的基础设施。2 .提供云平台接入交1 .在云平台上部署相关软件。2 .提供从ISCS系统机柜到云平台配冗余千兆单模光口，4个/线换机侧的千兆单模光口。3.提供配线架及配线架至交换机的跳线。线架外线侧带标识的光缆。3.负责该光缆的敷设、成端及连通等。YPT.ISCS.02调度大厅1 .提供控制中心调度大厅内各调度位的云桌面终端。2 .负责云桌面终端、显示器的供电。1 .提供调度大厅内的显示器（HDMl接口）、键盘（USB接口）
8、鼠标（USB接口），并提供上述设备到云桌面终端的连接线。2 .负责该连接线的敷设、成端及连通等。3 .提供调度大厅内调度台内的PDUoHDMI接口，3个/台;USB接口，4个/台接口功能要求编号功能要求云平台ISCS系统备注YPT.ISCS.01、YPT.ISCS.02ISCS和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件2 .在线网指挥中心提供ISCS专业中央级、车站级计算、存储、网络等资源。3 .在灾备中心提供ISCS应用级灾备所需计算、存储、网络等资源。4 .提供数据接入的标准。5 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上（含主备中心、站段云节点）部署中央级
9、车站级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2 .提供数据给云平台。3 .线路ISCS上传的数据应为全数据，且应按照规定好的格式要求进行信息的上传。数据接入标准和种类在设计联络阶段确认（2）中央级（珠江路灾备中心）接口接口划分物理接口编号接口位置珠江路云平台ISCS系统接口类型/数量YPT.ISCS.03珠江路云平台灾备中心提供各线路ISCS系统中央级软件所需的基础设施。在云平台上部署相关软件。逻辑接口，无物理接口接口功能要求编号功能要求云平台ISCS系统备注YPT.ISCS.03ISCS和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件2 .在灾备中心
10、提供ISCS应用级灾备所需计算、存储、网络等资源。3 .提供数据接入的标准。4 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上（含主备中心、站段云节点）部署中央级、车站级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2 .提供数据给云平台。3 .线路ISCS上传的数据应为全数据，且应按照规定好的格式要求进行信息的上传。2）接口协议云平台与ISCS系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行
11、商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求ISCS系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境
12、中可靠工作。2. 1.2云平台（YPT）-列车自动监控系统系统（ATS）接口技术要求D接口范围接口示意图IHFI.(HVFV.AIS.Ol手平台ATS接口分界.图2.1.2-1中心云平台与信号ATS系统界面划分示意图接口划分物理接口编号接口位置云平台ATS系统接口类型/数量YPT.ATS.Ol中心弱电综合设备室云平台接入交换机侧1 .提供各线路ATS系统中央级软件所需的基础设施。2 .提供云平台接入交换机侧的千兆单模光口。3 .提供配线架及配线架至交换机的跳线。4 .提供入云和非入云接入交换机。1 .在云平台上部署相关软件。2 .提供从ATS系统机柜到云平台配线架外线侧带标识的光缆。3 .负责
13、该光缆的敷设、成端及连通等。4 .ATS中非云化部分在各线路信号设备室内自行设置交换机，上联云平台冗余千兆单模光口，2个/线机房的非云接入交换机。接口功能要求编号功能要求云平台ATS系统备注YPT.ATS.OlATS和云平台进行信息交互。L提供云平台管理软件及虚拟化软件。2 .在线网指挥中心提供ATS专业中央级计算、存储、网络等资源。3 .在灾备中心提供ATS应用级灾备所需计算、存储、网络等资源。4 .提供数据接入的标准。5 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上（含主备中心）部署中央级软件（含操作系统、数据库软件、应用软件），实现其中央级功能。负责自身安全。2 .线路AT
14、S上传线网级上层系统的数据应为全数据，且应按照规定好的格式要求进行信息的上传。3 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认。2）接口协议云平台与ATS系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要
15、求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求ATS系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.3 云平台（YPT）-门禁系统（ACS）接口技术要求D接口范围接口划分ACS系统通过ISCS交换机接入云平台。接口功能要求编号功能要求云平台ACS系统备注YPT.ACS.OlACS和云平台进行信息交
16、互1 .提供云平台管理软件及虚拟化软件。2 .在线网指挥中心提供ACS专业中央级计算、存储、网络等资源。3 .云平台灾备中心提供ACS数据级灾备所需计算、存储、网络等资源。4 .提供数据接入的标准。5 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上（主中心）部署线路中央级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2 .负责在云平台提供的基础设施上（灾备中心）部署操作系统及数据库软件，实现数据级功能。3 .提供数据给云平台。4 .ACS上传的数据应为数据接入标准和种类在设计联络阶段确认全数据，且应按照规定好的格式要求进行信息的上传。2）接口协议云平台与AC
17、S系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云平台采用的接口设备应与线路ACS系统的接口设备相匹配，如有异议，由招标人裁定，接
18、口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.4 云平台（YPT）-自动售检票系统（AFC）接口技术要求D接口范围接口示意图图2.1.4-1中心云平台与AFC中央级接口分界示意图接口划分物理接口编号接口位置云平台AFC系统接口类型/数量YPT.AFC.016、Sl号线弱电综合设备室云平台配线架外线侧1 .提供各线路AFC系统车站计算机系统所需的基础设施。2 .提供云平台入云和非入云各两个交换机，每个交
19、换机提供一个千兆单模光口。3 .为AFC接入至灾备中心ACC二期提供云平台主中心到1 .在云平台上部署相关软件。2 .提供从AFC系统机柜到云平台接入交换机带标识的光缆。（AFC施工方实施）3 .并负责该光缆的敷设、成端及连通等。（AFC施工方实施）冗余千兆光口6个（入云交换机1和非入云交换机1各预留1个端口）灾备中心的网络链路，配合网络调试。YPT.AFC.02灾备中心云平台机房云平台配线架外线侧1 .提供各线路AFC系统车站计算机系统所需的基础设施。2 .提供云平台入云和非入云各两个交换机，每个交换机提供一个千兆单模光口。3 .为AFC接入至主中心ACC二期提供云平台主中心到灾备中心的网络
20、链路，配合网络调试。1 .在云平台上部署相关软件。2 .提供从AFC系统机柜到云平台接入交换机带标识的光缆。（AFC施工方实施）3 .并负责该光缆的敷设、成端及连通等。（AFC施工方实施）冗余千兆光口6个（入云交换机1和非入云交换机1各预留1个端口）YPT.AFC.03珠江路控制中心1、为6、Sl号线AFC线路汇聚中心提供2个机柜安装空间，机柜前后能够打开机柜门（至少预留700mm空隙）；2、为每个机柜提供两路供电（32A）,并负责云平台配电柜至6、Sl号线AFC机柜PDU带标识的供电线缆。3、为每个机柜提供接地，并负责云平提供安装2个机柜及安装附件。负责柜内线缆施工。11台接地端子至AFC机
21、柜带标识的接地线缆并成端。接口功能要求编号功能要求云平台AFC系统备注YPT.AFC.OK02AFC和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .在线网指挥中心、灾备中心提供AFC专业车站级软件所需计算、存储、网络等资源。3 .提供数据接入的标准。4 .云平台负责AFC业务系统虚拟化运行环境的安全以及AFC与云内其他业务（如：ISCS等）接口网络访问及边界安全。1 .负责在云平台提供的基础设施上（主中心）部署车站级软件（含操作系统、数据库软件、应用软件、业务负责自身安全），实现相关功能。负责自身安全。2 .车站AFC上传的数据应为全数据，且应按照规定好的格式要求进行上传。3
22、提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与AFC系统的接口软件协议包括但不局限于：物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云
23、平台采用的接口设备应与AFC系统的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.5 云平台（YPT）-视频监视系统（CCTV）接口技术要求D接口范围接口示意图2.1.5-1中心云平台与线路CCTV系统中央接口分界示意图接口划分物理接口编号接口位置云平台线路CCTV系统接口类型/数量YPT.CCTV.Ol中心弱电综合设备室云平台接入交换机侧1 .提供各线路CCT
24、V系统中央级和车站级软件所需的基础设施。2 .提供云平台接入交换机侧的万兆单模光口。1 .在云平台上部署相关软件。2 .提供本系统至云平台配线架带标识的光缆。冗余万兆光口，2个/线接口功能要求编号功能要求云平台线网CCTV系统备注YPT.CCTV.01CCTV和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .在线网指挥中心提供CCTV系统中央级计算、存储、网络等资源。3 .在线网指挥中心提供CCTV系统车站级计算、网络等资源。4 .在云平台灾备中心提供CCTV数据级灾备所需计算、存储等资源。5 .提供数据接入的标准。6 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上部
25、署中央级和车站级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2 .负责在云平台灾备中心提供的基础设施上部署中央级软件（含操作系统、数据库软件），实现其中央级数据级灾备功能。3 .提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与CCTV系统的接口软件协议包括但不局限于:物理接口;通信协议；数据的定义;数据的格式等。云平台与CeTV系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云
26、平台接口均应采用冗余设计，双方系统通过互相监察对应接口的工作状态，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云平台采用的接口设备应与CCTV系统的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔后要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.6云平台（YPT）-乘客信息系
27、统（PlS）接口技术要求D接口范围接口示意图1USIgVnC谷鼓路传电系”图2.1.6-1中心云平台与PlS系统的中央接口分界图接口划分物理接口编号接口位置云平台线网编播系统接口类型/数量YPT.PIS.Ol中心弱电综合设备室云平台接入交换机侧1 .提供各线路PIS系统中央级和车站级软件所需的基础设施。2 .提供云平台接入交换机侧的万兆单模光口和千兆单模光口。1 .在云平台上部署相关软件。2 .提供云平台入云接入交换机至PIS核心交换机的跳线。冗余万兆单模光口，2个/线，冗余千兆单模光口，2个/线YPT.PIS.026、Sl号线车辆段弱电综合设备室提供云平台接入交换机侧的万兆单模光口和千兆单模
28、光口。提供云平台入云接入交换机至PIS核心交换机的跳线。冗余万兆单模光口，2个/线，冗余千兆单模光口，2个/线接口功能要求编号功能要求云平台乘客信息系统备注YPT.PIS.OlPIS系统和云平台进行信息交互1 .提供云平台管理软件及虚拟化软件。2 .在线网指挥中心提供PIS系统计算、存储、网络等资源。3 .在灾备中心提供PIS系统数据级灾备所需计算、存储、网络等资源。4 .提供数据接入的标准。5 .云平台负责云平台安全。1 .负责在云平台提供的基础设施上部署中央级软件（含操作系统、数据库软件、应用软件），实现相关功能。负责自身安全。2 .提供数据给云平台。3 .PIS系统上传的数据应为全数据，
29、且应按照规定好的格式要求进行上传。数据接入标准和种类在设计联络阶段确认YPT.PIS.02PIS系统和云平台进行信息交互在6、Sl号线线车辆段提供网络等资源。提供数据给云平台。数据接入标准和种类在设计联络阶段确认2）接口协议云平台与乘客信息系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案
30、在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求乘客信息系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.7 云平台（YPT）-集中告警（ALM）系统接口技术要求D接口范围接口示意图接口.分界图2.1.7-1中心云平台与集中告警
31、系统接口分界示意图接口划分物理接口编号接口位置云平台集中告警系统接口类型/数量YPT.ALM.Ol中心弱电综合设备室云平台接入交换机侧1 .提供各线路集中告警系统软件所需的基础设施。2 .提供云平台接入交换机侧的千兆单模光口。1 .在云平台上部署相关软件。2 .提供从集中告警系统交换机到云平台接入交换机光纤跳线及标签。冗余千兆单模光口，2个/线接口功能要求编号功能要求云平台集中告警系统备注YPT.ALM.Ol集中告警和云平台进行信息交互。1.提供云平台管理软件及虚拟化软件。1.负责在云平台提供的基础设施上部署软件数据接入2 .在线网指挥中心提供集中告警系统计算、存储等资源。3 .云平台灾备中心
32、提供集中告警数据级灾备所需计算、存储等资源。4 .云平台负责云平台安全。（含操作系统、数据库软件、应用软件，实现有关功能。负责自身安全。2 .提供数据给云平台。3 .上传的数据应为全数据，且应按照规定好的格式要求进行信息的上传。标准和种类在设计联络阶段确认2）接口协议云平台与集中告警系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口
33、均应采用冗余设计，双方系统通过互相监察对应接口的工作状态，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云平台采用的接口设备应与集中告警系统的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求:接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.8 云平台(YPT)-集中录音系统(J
34、ZLY)接口技术要求D接口范围接口示意图VVftMLf.zfOJZLY.候”分界各找路传输系统图2.1.8-1中心云平台与线路集中录音系统中央接口分界示意图接口划分物理接口编号接口位置云平台集中录音系统接口类型/数量YPT.JZLY.Ol中心弱电综合设备室云平台接入交换机侧1 .提供各线路集中录音系统中央级软件所需的基础设。2 .提供云平台接入交换机侧的千兆单模光口。1 .在云平台上部署相关软件。2 .提供从集中录音系统交换机到云平台接入交换机光纤跳线及标签。冗余千兆单模光口，2个/线接口功能要求编号功能要求云平台集中录音系统备注1.提供云平台管理软件及1.负责在云平台提供的基虚拟化软件。础设
35、施上部署软件（含操数据2.在线网指挥中心提供集作系统、数据库软件、应段人中录音系统计算、存储等资用软件，实现相关功能。zZJ1比和种源。2.提供数据给云平台。类在云平台和集3.云平台灾备中心提供集3.集中录音系统的数据应设计中录音进行中录音数据级灾备所需计为全数据，且应按照规定联络YPT.JZLY.Ol信息交互算、存储等资源。好的格式要求进行信息的阶段4.云平台负责云平台安全。上传。确认2）接口协议云平台与集中录音系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式
36、等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后由招标人批准后实施。4）性能要求接口性能要求:线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求云平台采用的接口设备应与集中录音系统的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双
37、方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.9 云平台(YPT)-安防集成平台(AFJC)接口技术要求D接口范围接口示意图各线路传输系统图2.1.9-1中心云平台与线路安防集成平台的中央接口分界图接口划分物理接口编号接口位置云平台安防集成平台接口类型/数量YPT.AFJC.Ol中心弱电综合设备室云平台接入交换机侧1.提供线路安防集成平台软件所需的基础设施。L在云平台上部署相关软件。2.提供从安防集成平台冗余千兆单模光口，4个/线2 .提供云平台接入交换机侧的千兆单模光口。3 .提供非云接入交换机。交换机到云平台接入交换机光纤跳线及标签。接口功能要求编号功能要求云平台安防集成系统备注
38、安防集成平台和云平台进行1 .提供云平台管理软件及虚拟化软件。2 .在线网指挥中心提供线路安防集成平台专业计算、存储、网络等资源。3 .在灾备中心提供线路安防集成平台数据集灾备所需计算、存储、网络等资源。1 .负责在云平台提供的基础设施上部署车站级软件（含操作系统、数据库软件、应用软件），实现有关功能。负责自身安全。2 .提供数据给云平台。3 .线路安防集成平台上数据接入标准和种类在设计联络YPT.AFJC.Ol信息交互4 .提供数据接入的标准。5 .云平台负责云平台安全。传的数据应为全数据，且应按照规定好的格式要求进行上传。阶段确认2）接口协议云平台与线路安防集成平台的接口软件协议包括但不局
39、限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求安防集成平台系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔
40、离要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.10 云平台（YPT）-传输系统（CS）接口技术要求D接口范围接口示意图图2.1.10T中心云平台与传输系统的接口分界图云平台传输系统图2.1.10-2中心云平台与传输系统的电源接口分界图接口划分物理接口编号接口位置云平台传输系统接口类型/数量YPT.CS.01线网指挥中心各线路弱电综合设备室传输设备配线架外线侧1 .提供云平台配线架至各线路弱电综合设备室传输设备带标识的光缆。2 .
41、负责该光缆的敷设、成端及连通等。1 .提供线路传输系统传输设备。2 .提供各线路车站/场/段至线网指挥中心的传输通道。暂定安全生产网2个IOG单模光口，内部管理网1个IG电口，外部服务网1个IG电口，带外管理网2个IG电口YPT.CS.02灾备中心云平台机房传输设备配线架外线侧1 .提供云平台配线架至线路传输设备带标识的光缆。2 .负责该光缆的敷设、成端及连通等。L提供线路传输系统传输设备。2.提供车站/场/段至灾备中心的传输通道。暂定安全生产网2个IOG单模光口，内部管理网1个IG电口，外部服务网1个IG电口，带外管理网2个IG电口YPT.CS.03/YPT.CS.04珠江路灾备中心云平台机
42、柜PDU1.提供线路传输系统传输设备在珠江路备用中心云平台1.提供线路传输系统传输设备并负责安装。设计联络阶段确定机房的机柜（含PDU）等;2.负责强电列头柜至机柜（传输设备）PDU的电缆敷设。2.负责柜内PDU至设备的电缆敷设。接口功能要求编号功能要求云平台传输系统备注YPT.CS.002各线路车站/场/段至主、备中心进行数据传输提供数据传输要求为各线路车站/场/段至主、备中心提供传输通道。2）接口协议云平台与传输系统的接口软件协议包括但不局限于:物理接口；通信协议；数据的定义；数据的格式等。云平台与本系统的软件通信协议原则上采用通用的、开放的软件通信协议，具体内容（包括数据的定义，数据的格
43、式等）由双方集成商在设计联络阶段进行商定，确认后，报招标人备案，如有异议，由招标人裁定，投标人必须无条件服从。3）接口冗余要求云平台接口均应采用冗余设计，实现冗余切换。冗余切换方案在设计联络阶段由相关集成商提出具体实施方案后报招标人批准后实施。4）性能要求接口性能要求：线缆和接口均需带有标识，标识必须与接线端子图和线缆编号相一致。要求传输系统系统采用的接口设备应与云平台的接口设备相匹配，如有异议，由招标人裁定，接口双方必须无条件服从。接口隔禺要求：接口双方做好各自的接口隔离措施，不允许由于接口原因，损坏双方接口系统内部的设备。电磁兼容：双方接口设备及连接线缆发送的电磁辐射应符合相关标准的规定。
44、双方接口设备及连接线缆应在现场电磁环境中可靠工作。2.1.11云平台（YPT）-弱电电源系统（RDDY）接口技术要求D接口范围弱电电源云平台I-II）,车辆YPfRDDYOl段弱电综介电源（二次交一I流配电柜）III云平台机柜1图2.l.n-1中心云平台与弱电电源系统的接口分界图接口划分物理接口编号接口位置云平台电源系统接口类型/数量YPT.RDDY.Ol主备控制中心弱电电源室，交流配电柜输出端子1 .提供云平台设备用电功率；2 .提供云平台机柜内PDU至电源系统交流配电柜输出端子的接线；3 .并负责该连接线的敷设及连通等。1.提供电源系统交流配电柜输出端子。设计联络阶段确定接口功能编号功能要求云平台电源系统备注YPT.
