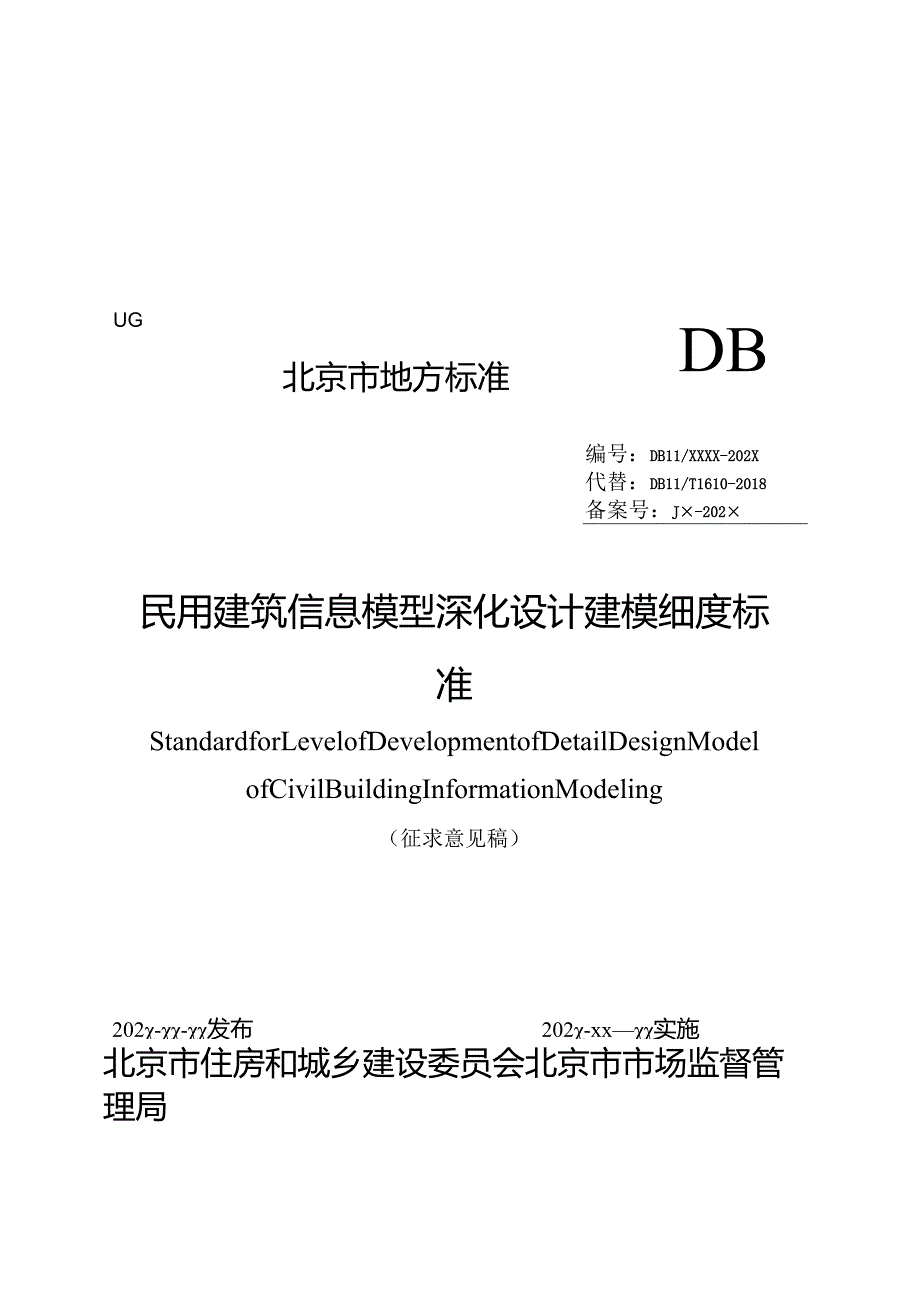

1、UG北京市地方标准DB编号：DB11/XXXX-202X代替：DB11/T1610-2018备案号：J-202民用建筑信息模型深化设计建模细度标准StandardforLevelofDevelopmentofDetailDesignModelofCivilBuildingInformationModeling（征求意见稿）202-发布202-xx实施北京市住房和城乡建设委员会北京市市场监督管理局北京市地方标准民用建筑信息模型深化设计建模细度标准StandardforLevelofDevelopmentofDetailDesignModelofCivilBuildingInformationMo

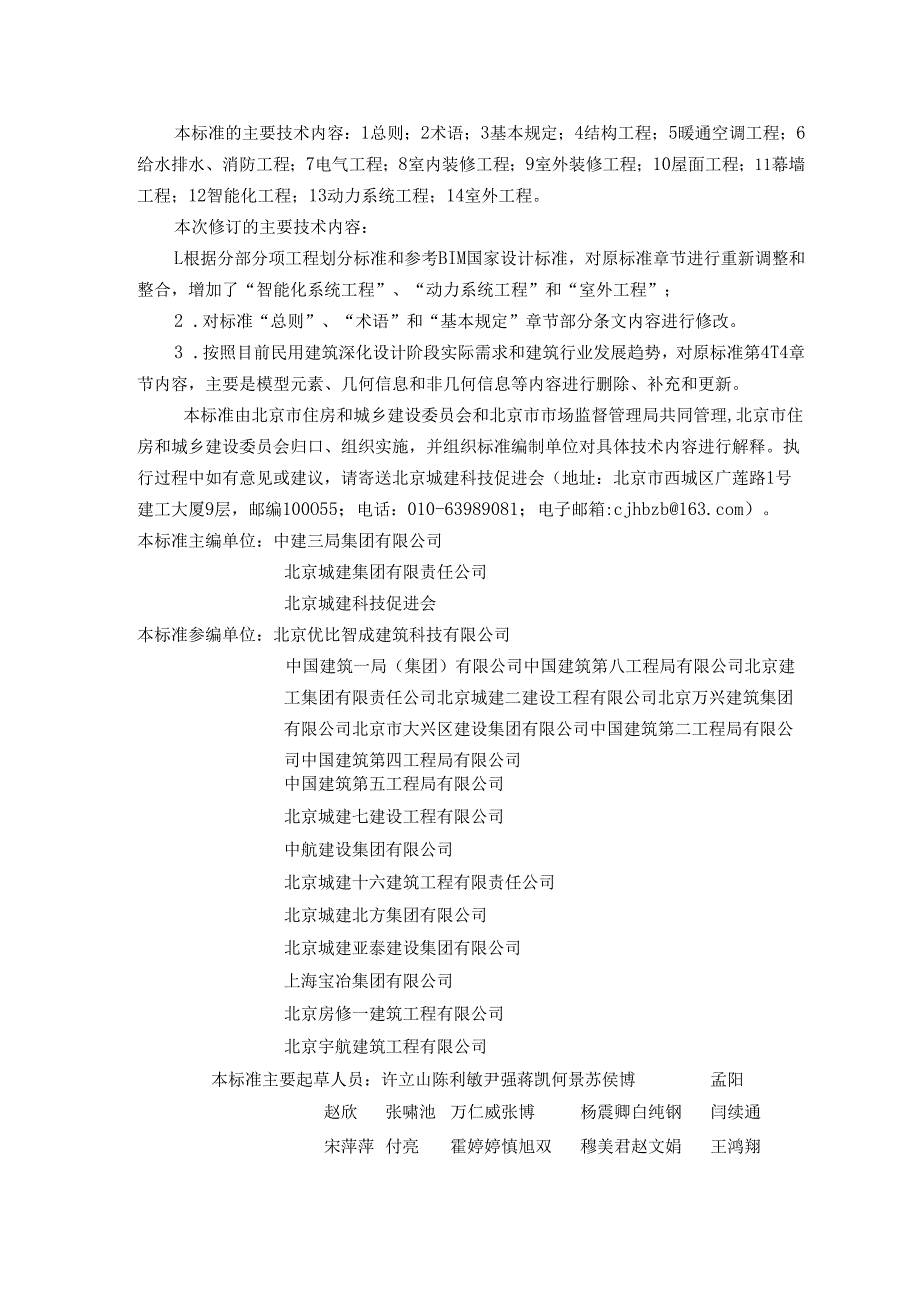

2、deling编号：DB11XXXX-2O1X备案号：JX-201主编单位：中建三局集团有限公司北京城建集团有限责任公司北京城建科技促进会批准部门：北京市市场监督管理局施行日期：20义）年X月X日201X北京1刖百根据北京市市场监督管理局关于印发2023年北京市地方标准修订项目计划（第三批）的通知（京市监函2023）149号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，并在广泛征求意见的基础上，制定本标准。本标准的主要技术内容：1总则；2术语；3基本规定；4结构工程；5暖通空调工程；6给水排水、消防工程；7电气工程；8室内装修工程；9室外装修工程；10屋面工程；11幕墙

3、工程；12智能化工程；13动力系统工程；14室外工程。本次修订的主要技术内容：L根据分部分项工程划分标准和参考BIM国家设计标准，对原标准章节进行重新调整和整合，增加了“智能化系统工程”、“动力系统工程”和“室外工程”；2 .对标准“总则”、“术语”和“基本规定”章节部分条文内容进行修改。3 .按照目前民用建筑深化设计阶段实际需求和建筑行业发展趋势，对原标准第4T4章节内容，主要是模型元素、几何信息和非几何信息等内容进行删除、补充和更新。本标准由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理,北京市住房和城乡建设委员会归口、组织实施，并组织标准编制单位对具体技术内容进行解释。执行过程

4、中如有意见或建议，请寄送北京城建科技促进会（地址：北京市西城区广莲路1号建工大厦9层，邮编100O55；电话：010-63989081；电子邮箱:cjhbzb）。本标准主编单位：中建三局集团有限公司北京城建集团有限责任公司北京城建科技促进会本标准参编单位：北京优比智成建筑科技有限公司中国建筑一局（集团）有限公司中国建筑第八工程局有限公司北京建工集团有限责任公司北京城建二建设工程有限公司北京万兴建筑集团有限公司北京市大兴区建设集团有限公司中国建筑第二工程局有限公司中国建筑第四工程局有限公司中国建筑第五工程局有限公司北京城建七建设工程有限公司中航建设集团有限公司北京城建十六建筑工程有限责任公司北京

5、城建北方集团有限公司北京城建亚泰建设集团有限公司上海宝冶集团有限公司北京房修一建筑工程有限公司北京宇航建筑工程有限公司本标准主要起草人员：许立山陈利敏尹强蒋凯何景苏侯博孟阳赵欣张啸池万仁威张博杨震卿白纯钢闫续通宋萍萍付亮霍婷婷慎旭双穆美君赵文娟王鸿翔刘汝超樊子烁李维杰赵旭辉宋友民王崇波于涛赵斌郭敏张思维李爽李琨本标准主要审查人员:1总则12术语23基本规定34结构工程43.1 地基与基础43.2 现浇混凝土结构93.3 装配式混凝土结构143.4 砌体结构183.5 钢结构193.6 木结构213.7 索膜结构225暖通空调工程246给水排水、消防工程267电气工程288室内装修工程309室外

6、装修工程3510屋面工程3611幕墙工程3812智能化工程423.8 1信息设施系统423.9 2建筑设备管理系统443.10 公共安全系统443.11 火灾自动报警控制系统463.12 机房工程4813动力系统工程5114室外工程55本标准用词说明58附：条文说明59Contents1 Generalprovisions12 Terms23 Basicrequirements34 Structuralengineering44.1 Foundationandsubstructure44.2 Cast-in-placeconcretestructures94.3 Prefabricatedco

7、ncretestructures144.4 Masonrystructure184.5 Steelstructures194.6 Timberstructures214.7 Cable-membranestructures225 Heating,ventilation,andairconditioningengineering246 Watersupply,drainage,andfireprotectionengineering267 Electricalengineering288 Interiorfinishingworks309 Exteriorfinishingworks3510 R

8、oofingworks3611 Curtainwallengineering3812 Intelligentengineering4212.1 Informationinfrastructuresystem4212.2 Buildingequipmentmanagementsystem4412.3 Publicsafetysystems4412.4 Automaticfirealarmcontrolsystem4612.5 Computerroomproject4813 Powersystemengineering5114 Externalworks55Explanationofwording

9、inthisstandard58Addition:Explanationofprovisins591总则.o.为规范和引导民用建筑工程深化设计模型的建模细度，提高模型质量和应用效率，编制本标准。1.0.2本标准适用于北京市行政区域内新建、改建、扩建民用建筑工程深化设计模型的建模细度。1.0.3深化设计模型的建模细度除应符合本标准外，尚应符合国家和北京市现行有关标准的规定。2术语2.0.1建筑信息模型buildinginformationmodeling,buildinginformationmodel(BIM)在建设工程及设施全生命期内，利用数字化技术对其物理和功能特性进行表达，并依此设计、施

10、工、运营的过程和结果的总称。简称模型。2.0.2深化设计模型detaildesignmodel在设计交付模型的基础上，按照施工的需要对模型进行细化、补充、完善所形成能达到施工应用深度的建筑信息模型。2.0.3几何信息geometryinfbrmation体现模型元素的形状尺寸、构件组成、空间位置的属性信息。2.0.4非几何信息non-geometryinformation除几何信息外其他反映模型元素属性的各类信息。3基本规定3.0.1深化设计模型内容应包含结构工程、暖通空调工程、给水排水、消防工程、电气工程、室内装修工程、室外装修工程、屋面工程、幕墙工程、动力系统工程、室外工程。3.0.2深化

11、设计模型宜在施工图或施工图设计模型基础上，根据深化设计要求通过新建、修改、细化等工作形成。3.0.3深化设计模型宜基于同一基点进行创建，并根据施工工序和工艺要求进行拆分或合并。3.0.4特殊节点深化设计模型可新建模型作为独立成果应用。3.0.5深化设计模型细度应包含模型元素、与该模型元素对应的几何信息和非几何信息。3.0.6用于预制加工、开展工业化生产的深化设计模型，其非几何信息应记录构件的制造、运输及安装相关信息，宜符合生产设备的数字化交付的要求。3.0.7深化设计模型宜包括创建者与更新者、创建和更新时间、所使用的软件与版本等可追溯信息。3.0.8深化设计模型应使用开放或兼容的数据格式进行模

12、型数据交换。3.0.9深化设计模型创建所采用软件应具备可视化展示、空间协调、工程量统计、深化设计出图、信息录入和报表生成等功能。3.0.10所有专业深化设计模型创建宜采用统一的坐标系、原点和度量单位。4结构工程4.1 地基与基础4.1.1 地基与基础深化设计模型应包括地基、基础、土方工程和基坑支护工程。4.1.2 地基深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.1.2的规定。表4.1.2地基深化设计模型细度内容模型元素几何信息非几何信息天然地基地基土土体天然地基设计标高土体分层厚度、分布范围各层土体类型、土质地基土承载力设计值、地基强度强夯地基强夯影响范围土体强夯起始标

13、高强夯终止标高土体分层厚度、分布范围各层土体类型、土质地基土承载力设计值、地基强度挤密地基天然地基土挤密土体地基设计标高土体分层厚度、分布范围 各层土体类型、土质 地基土承载力设计值、自然含水率、天然密度、最大干密度、换填后密度 挤密土的土质换填地基换填后土体地基设计标高换填厚度、范围、分层信息原状土各层土体类型、土质换填土体的自然含水率、天然密度、最大干密度、压实度等信息换填后地基承载力设计值4.1.3 基础深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.1.3的规定。表4.1.3基础深化设计模型细度内容模型元素几何信息非几何信息灌注桩基础钢筋笼混凝土注浆管声测管 灌注桩

14、尺寸、定位信息 复杂节点钢筋尺寸及定位 注浆管、声测管的尺寸、数量、定位灌注桩受力类型、桩端持力层、承载力设计值混凝土强度等级、抗渗等级钢筋材质、等级注浆压力值预制桩基础预制桩桩体吊环接长装置预制桩尺寸、分段长度、总长度、定位复杂节点钢筋、钢绞线尺寸及定位预制桩受力类型、桩端持力层、承载力设计值灌注桩受力类型、桩端持力层、承载力设计值混凝土强度等级、抗渗等级钢筋、钢构件、钢绞线材质、等级混凝土基础复杂节点钢筋模型 混凝土 结构缝 预留预埋 基础尺寸及定位信息 钢筋、混凝土布置位置 结构留缝位置 预留预埋尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级 预埋件预留洞对应专业 混凝土防水等级

15、节点防水构造主材质砌体基础砌体模型钢筋预留预埋砌块尺寸及定位信息灰缝厚度预留预埋尺寸及定位信息砌块材质砂浆材质系统类型混凝土强度等级钢管混凝土结构基础钢管混凝土螺栓预埋件栓钉 钢管尺寸及定位信息 钢筋、混凝土布置位置 螺栓尺寸及定位信息 预埋件尺寸及定位信息 焊缝尺寸信息 钢管规格、型号、材质 钢筋材质、等级 混凝土强度等级、抗渗等级 螺栓类型、数量、材质 焊缝类型内容模型元素几何信息非几何信息型钢型钢尺寸及定位信息钢筋、混凝土布置位型钢规格、型号、材质型钢混紧固件置地脚螺栓类型、数量、材质凝土结混凝土螺栓尺寸及定位信息防腐涂料材质构基础地脚螺栓预埋预留预埋预留尺寸及定位信息钢筋材质、等级混凝

16、土强度等级、抗渗等级4.1.4 土方工程深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.1.5 的规定。表4.1.4土方工程深化设计模型细度内容模型元素几何信息非几何信息土方边坡基底回填土体其他 场地边界（用地红线、高程、正北） 地形表面（坐标） 土方开挖分块尺寸 土方回填分块尺寸与施工场地布置相关的标注 土层、土质信息 土方开挖体积 土方回填体积4.1.6 基坑支护工程深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.1.5的规定。表4.1.5基坑支护工程深化设计模型细度内容模型元素几何信息非几何信息土钉墙支护土钉喷射混凝土面层排水孔 支护坡面高度、放坡

17、分级放坡）角度 土钉长度、间距、入土角度 钢筋网片纵横间距 喷射混凝土面层厚度 排水孔入土深度、直径、间距土钉、钢筋网片材质、等级混凝土强度等级、抗渗等级灌注桩支护桩体钢筋笼冠梁桩间喷护排水孔排桩尺寸、长度、间距、入土深度 复杂节点钢筋尺寸及定位 冠梁尺寸 桩间喷护厚度、配筋间距、拉结间距 排水孔入土深度、直径、间距钢筋材质、等级混凝土强度等级、抗渗等级内支撑支撑梁支撑立柱钢结构连接节点 支撑梁尺寸、定位信息 支撑立柱尺寸、定位信息 支撑立柱长度、入土深度信息 钢结构焊缝、螺栓定位信息混凝土强度等级、抗渗等级钢筋材质、等级钢构件及附属构件材质、类型、标准内容模型元素几何信息非几何信息地下连续

18、墙支护地下连续墙墙体钢筋笼槽段接头装置注浆管墙体厚度、分段长度、高度、入土深度复杂节点钢筋尺寸及定位接头尺寸注浆管尺寸、间距、长度钢筋材质、等级混凝土强度等级、抗渗等级槽段接头类型注浆压力土层锚杆锚杆体锚杆定位器锚头（含角度板、承压板）腰梁注浆管排气管锚杆间距、长度（自由端长度和锚固段长度）、入土角度锚杆定位器间距锚头尺寸、角度腰梁定位、尺寸注浆管、排气管定位、尺寸锚杆类型各类材质锚杆张拉锁定值、控制值腰梁型号注浆类型、注浆压力板桩围护墙桩体板桩墙支撑拉杆锚碇结构板桩墙高度、厚度，入土深度复杂节点钢筋尺寸及定位支撑的几何形状、长度、角度、固定方式拉杆尺寸、角度、位置间距、外露长度锚碇结构几何形

19、状、空间位置、间距钢筋材质、等级混凝土强度等级、抗渗等级支撑材质强度、支撑力、最大弯矩锚杆张拉锁定值、控制值锚碇材质、侧向压力土体渗透系数、水文地质特征重力式挡土墙挡土墙墙体泄水孔钢筋笼墙身尺寸（高、宽、厚度、几何形状）墙顶标高、入土深度、搭接宽度泄水孔大小、长度混凝土（砂浆）强度等级、抗渗等级石料材质、间隔厚度墙体抗渗系数土体渗透系数、水文地质特征内容模型元素几何信息非几何信息型钢水泥土搅拌墙桩体型钢拉杆节水帷幕桩体形状、高度、入土深度型钢几何尺寸、长度、空间位置拉杆尺寸、角度、位置间距、外露长度节水帷幕高度、宽度、厚度砂浆强度等级、抗渗等级型钢规格、强度墙体抗渗系数、侧向压力士体渗透系数、

20、水文地质特征沉井与沉箱井体或箱体止水帷幕垫层井体或箱体大小、形状复杂节点钢筋尺寸及定位止水帷幕厚度、位置垫层空间位置、尺寸、厚度钢筋材质、等级混凝土强度等级、抗渗等级砂浆强度等级、抗渗等级士体渗透系数、水文地质特征降水与排水降排水设备降排水附属设施（排水沟和集水井等）设备几何形状、布设位置管井直径、深度、壁厚；排水沟截面尺寸降排水管道长度、管径、空间位置降排水附属设施大小、形状、间距设备型号、功率降排水管道材质、连接形式、最大流速降排水附属设施材质、坡度士体渗透系数、水文地质特征4.2 现浇混凝土结构4.2.1 现浇混凝土结构深化设计模型应包括现浇混凝土墙、柱、梁、板、楼梯和坡道。4.2.2

21、墙深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.2.2的规定。表4.2.2墙深化设计模型细度内容模型元素几何信息非几何信息现浇混凝土墙复杂节点钢筋模型混凝土预留预埋墙体尺寸及定位信息复杂节点钢筋尺寸及定位刚性防水节点构造尺寸预埋件、预留洞口尺寸及定位信息混凝土强度等级、抗渗等级、保温材料信息钢筋材质、等级 预埋件预留洞对应专业 混凝土防水等级 节点防水构造主材质劲性混凝土墙钢结构（钢板、栓钉、节点板等）复杂节点钢筋模型混凝土预留预埋钢结构几何信息（钢板、栓钉、节点板尺寸及定位信息，焊缝尺寸信息） 墙体尺寸及定位信息 复杂节点钢筋尺寸及定位 预埋件、预留洞口尺寸及定位信息

22、刚性防水节点构造尺寸混凝土强度等级、抗渗等级钢筋材质、等级 预埋件预留洞对应专业 混凝土防水等级 节点防水构造主材质 钢结构非几何信息（节点板、钢板材质，栓钉数量、类型及标准，焊缝类型）4.2.3 柱深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.2.3的规定。表4.2.3柱深化设计模型细度内容模型元素几何信息非几何信息现浇混凝土柱复杂节点钢筋模型混凝土柱帽牛腿预埋件 柱体、柱帽、牛腿尺寸及定位信息 复杂节点钢筋尺寸及定位 预埋件尺寸及定位信息混凝土强度等级、抗渗等级牛腿材质钢筋材质、等级主筋型号数量、箍筋间距、加密区箍筋间距预埋埋件类型及对应专业柱编号信息劲性混凝土柱（内

23、包钢结构） 钢结构（钢板、栓钉、螺栓、节点板等） 复杂节点钢筋模型 混凝土 预埋件 钢结构几何信息（钢板、栓钉、节点板、尺寸及定位信息，焊缝尺寸信息） 柱体尺寸及定位信息 复杂节点钢筋尺寸 预埋件尺寸及定位信息 混凝土强度等级、抗渗等级 钢筋材质、等级 预埋件对应专业 劲钢混凝土柱编号信息 钢结构非几何信息（钢结构编号，节点板、钢板材质，栓钉数量、类型及标准，焊缝类型）钢管混凝土柱（外包钢结构）钢结构（卷管、栓钉、节点板等）复杂节点钢筋模型混凝土钢结构几何信息（卷管、栓钉、节点板尺寸及定位信息）柱体尺寸及定位信息顶升浇筑混凝土的进料口、泄压孔钢结构非几何信息（钢管编号，节点板、钢板材质，栓钉数

24、量、类型及标准，焊接材料） 混凝土强度等级、抗渗等级 混凝土浇筑方式 顶升浇筑混凝土的特殊要求4.2.4 梁深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.2.4的规定。表4.2.4梁深化设计模型细度内容模型元素几何信息非几何信息现浇混凝土梁复杂节点钢筋模型混凝土预留预埋梁尺寸及定位信息复杂节点钢筋尺寸及定位预埋件及预留洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级预埋件预留洞对应专业框架梁编号信息劲性混凝土梁钢结构（钢板、栓钉、螺栓、节点板等）复杂节点钢筋模型混凝土预留预埋钢结构几何信息（钢板、栓钉、节点板、尺寸及定位信息，焊缝尺寸信息）梁尺寸及定位信息复杂节点

25、钢筋尺寸及定位预埋件及预留洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级预埋件预留洞对应专业 钢结构连接方式以及防锈防腐涂抹层信息 钢结构螺栓连接及螺栓规格、信息 框架梁编号信息预应力梁复杂节点钢筋模型混凝土预留预埋钢绞线锚固件 梁体尺寸及定位信息 钢绞线尺寸及定位信息 复杂节点钢筋尺寸及定位 预埋件及预留洞口尺寸及定位信息 混凝土强度等级、抗渗等级 钢筋材质、等级 钢绞线类型及包覆层 钢筋、钢绞线等级、束数 预埋件预留洞对应专业 预应力梁编号信息 钢绞线预应力张拉方式、要求4.2.5板深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.2.5的规定。表4.2.5板深

26、化设计模型细度内容模型元素几何信息非几何信息现浇混复杂节点钢筋板尺寸及定位信息混凝土强度等级、抗渗等级凝土楼模型板的坡度信息钢筋材质、等级面板混凝土预埋件预留洞对应专业内容模型元素几何信息非几何信息预留预埋复杂节点钢筋尺寸及定位预埋件及预留洞口尺寸及定位信息现浇混凝土空心楼板复杂节点钢筋模型混凝土填充物预留预埋板尺寸及定位信息板的坡度信息复杂节点钢筋尺寸及定位预埋件及预留洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级填充物材质预埋件预留洞对应专业现浇混凝土密肋楼板复杂节点钢筋模型肋梁混凝土预留预埋板尺寸及定位信息板的坡度信息肋梁尺寸及定位信息复杂节点钢筋尺寸及定位预埋件及预留洞口尺寸

27、及定位信息混凝土强度等级、抗渗等级钢筋材质、等级预埋件预留洞对应专业压型钢板楼板压型钢板混凝土结构交叉部位钢筋模型预留预埋钢结构几何信息楼板尺寸及定位信息板的坡度信息复杂节点钢筋尺寸及定位预留洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级压型钢板最大无支撑跨度楼板边模封边形式钢结构连接方式以及防锈防腐涂抹层信息预埋件预留洞对应专业钢筋桁架楼承板钢筋桁架板混凝土结构交叉部位钢筋模型预留预埋钢结构几何信息楼板尺寸及定位信息板的坡度信息钢筋桁架类型及重要尺寸预留洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级钢筋桁架楼承板最大无支撑跨度楼板边模封边形式预埋件预留洞对应专业内容模型元

28、素几何信息非几何信息预应力楼面板复杂节点钢筋模型 混凝土 钢绞线 预留预埋板尺寸及定位信息 板的坡度信息 复杂节点钢筋尺寸及定位 钢绞线尺寸及定位信息 预埋件及预留洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级 钢绞线类型及包覆层 预埋件预留洞对应专业 钢绞线预应力张拉方式、要求设备基础钢筋模型混凝土预留预埋基础尺寸及定位信息钢筋尺寸及定位预留预埋尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级426楼梯深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.2.6的规定。表4.2.6楼梯深化设计模型细度内容模型元素几何信息非几何信息楼梯钢筋混凝土楼梯栏杆预留预埋楼梯

29、尺寸及定位信息钢筋尺寸预埋件尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级梯跑类型（两端支撑条件）预埋件材质4.2.7 坡道深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.2.7的规定。表4.2.7坡道深化设计模型细度内容模型元素几何信息非几何信息坡道钢筋混凝土预留预埋坡道坡度、尺寸及定位信息钢筋尺寸预埋件尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级预埋件材质4.3 装配式混凝土结构4.3.1 装配式混凝土结构深化设计模型应包括预制夹心保温墙板、预制剪力墙板、预制柱、预制叠合梁、预制叠合板、预制楼梯、预制阳台板、预制空调板、预制外挂墙板、预制防火隔板、保温装饰

30、一体化板（带结构）。4.3.2 装配式混凝土结构深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.3.2的规定。表4.3.2装配式混凝土深化设计模型细度内容模型元素几何信息非几何信息预制夹心保温墙板 内叶板 保温层 外叶板 预留预埋 吊环） 配筋信息 企口构造 连接件结构层尺寸外叶板尺寸保温层尺寸 洞口尺寸及定位信息 企口构造尺寸 连接件尺寸 墙体钢筋定位信息 埋件定位信息 复杂节点钢筋尺寸及定位 混凝土强度等级、抗渗等级 保温材料信息 钢筋直径、下料长度、保护层、等级 预留预埋的类别、属性 节点防水构造做法及材质 节点防火构造做法及材质 埋件数量、规格统计 钢筋连接套筒信息

31、 构件编号 构件体积 构件重量 连接方式（螺栓连接、焊接、支座支撑连接、钢筋套筒灌浆连接等） 灌浆料信息 座浆料信息预制剪力墙板结构层预留预埋配筋信息企口构造结构层尺寸 洞口尺寸及定位信息 企口构造尺寸 墙体定位信息 埋件定位信息 复杂节点钢筋尺寸及定位 混凝土强度等级、抗渗等级 钢筋直径、下料长度、保护层、等级等 预埋预留的类别、属性 节点防水构造做法及材质 埋件数量、规格统计 钢筋连接套筒信息 构件编号 构件体积 构件重量内容模型元素几何信息非几何信息预制柱柱结构层预留预埋配筋信息柱尺寸及定位信息复杂节点钢筋尺寸及定位埋件定位信息混凝土强度等级、抗渗等级钢筋直径、下料长度、保护层、等级等节

32、点防水构造做法及材质构件编号构件体积、重量预制叠合梁梁结构层预留预埋配筋信息叠合板尺寸及定位信息洞口尺寸及定位信息复杂节点钢筋尺寸及定位埋件定位信息混凝土强度等级、抗渗等级钢筋直径、下料长度、保护层、等级等预埋预留的类别、属性节点防水构造做法及材质构件编号构件体积、重量预制叠合板板结构层预留预埋配筋信息叠合板尺寸及定位信息洞口尺寸及定位信息复杂节点钢筋尺寸及定位埋件定位信息混凝土强度等级、抗渗等级 钢筋直径、下料长度、保护层、等级等 预埋预留的类别、属性 节点防水构造做法及材质 构件编号 构件体积 构件重量预制楼梯楼梯结构层预留预埋配筋信息楼梯尺寸及定位信息预埋件尺寸及定位信息埋件定位信息复杂

33、机电钢筋尺寸及定位混凝土强度等级、抗渗等级 钢筋直径、下料长度、保护层、等级等 预埋预留的类别、属性 节点防水构造做法及材质 构件编号 构件体积 构件重量预制阳台板结构层预留预埋配筋信息阳台板尺寸及定位信息洞口尺寸及定位信息混凝土强度等级、抗渗等级钢筋直径、下料长度、保护层、等级等内容模型元素几何信息非几何信息复杂节点钢筋尺寸及定位埋件定位信息预埋预留的类别、属性节点防水构造做法及材质构件编号构件体积构件重量预制空调板结构层预留预埋配筋信息阳台板尺寸及定位信息洞口尺寸及定位信息复杂节点钢筋尺寸及定位埋件定位信息混凝土强度等级、抗渗等级 钢筋直径、数量、下料长度、保护层、等级等 预埋预留的类别、

34、属性 节点防水构造做法及材质 构件编号 构件体积 构件重量预制飘窗结构层预留预埋配筋信息飘窗尺寸及定位信息洞口尺寸及定位信息钢筋尺寸及定位埋件定位信息混凝土强度等级、抗渗等级 钢筋直径、数量、下料长度、保护层、等级等 预埋预留的类别、属性 节点防水构造做法及材质 构件编号 构件体积 构件重量预制外挂墙板墙结构层预留预埋配筋信息企口构造结构层尺寸 洞口尺寸及定位信息 企口构造尺寸（尺寸包括长、宽、厚） 墙体定位信息 埋件定位信息 复杂节点钢筋尺寸及定位混凝土强度等级、抗渗等级钢筋直径、数量、下料长度、保护层、等级等预埋预留的类别、属性节点防水构造做法及材质钢筋连接套筒信息构件编号构件体积、重量预

35、制防火隔板结构层防火层预留预埋防火隔板尺寸及定位信息洞口尺寸及定位信息混凝土强度等级、抗渗等级、防火材料信息内容模型元素几何信息非几何信息配筋信息复杂节点钢筋尺寸及定位埋件定位信息钢筋直径、数量、下料长度、保护层、等级等预埋预留的类别、属性节点防水构造做法及材质钢筋连接套筒信息构件编号构件体积构件重量保温装饰一体化板（带结构）饰面层保温层外叶板内叶板预留预埋配筋信息企口构造连接件饰面层尺寸外叶板尺寸内叶板尺寸保温层尺寸 洞口尺寸及定位信息 企口构造尺寸 墙体定位信息 埋件定位信息 复杂节点钢筋尺寸及定位 连接件尺寸混凝土强度等级、抗渗等级、保温材料信息钢筋直径、数量、下料长度、保护层、等级预埋

36、预留的类别、属性节点防水构造做法及材质钢筋连接套筒信息 构件编号 构件体积 构件重量4.4 砌体结构441砌体结构深化设计模型所含内容、模型元素、几何信息和非几何信息应符合表4.4.1的规定。表4.4.1砌体结构深化设计模型细度内容模型元素几何信息非几何信息砌体墙构造柱砌块尺寸及定位信息砌块材质、容重抱框柱灰缝厚度砌体过梁钢筋间距砂浆材质、强度结构圈梁预埋件及预留洞口尺混凝土强度等级、抗渗等级钢筋材质、等级系梁寸及定位信息压顶内容模型元素几何信息非几何信息坎台预留预埋4.5 钢结构4.5.1 钢结构深化设计模型应包括钢结构深化设计模型应包括桁架、网架、劲性墙、劲性钢柱（钢骨柱）、非劲性钢柱（钢

37、柱）、劲性钢梁（钢骨梁）、非劲性钢梁（钢梁）、压型钢板、钢筋桁架板、钢楼梯、钢结构杆件、钢支撑、预埋件。4.5.2 钢结构深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表652的规定。表4.5.2钢结构深化设计模型细度内容模型元素几何信息非几何信息桁架桁架零构件节点板螺栓栓钉预留孔洞 桁架零构件尺寸及定位信息 节点板尺寸及定位信息 预留孔洞尺寸及定位信息 劲性结构时栓钉尺寸及定位信息 较接时螺栓尺寸及定位信息 刚接时焊缝尺寸信息节点板、桁架零构件材质 栓钉类型及标准 螺栓类型及标准 焊缝类型 防火层、防腐层网架零构网架零构件尺寸及定位信息节点板、网架零网架件节点板尺寸及定位信息

38、构件材质节点板焊缝尺寸信息焊缝类型劲性墙钢板栓钉节点板预留孔洞螺栓 墙体尺寸及定位信息 栓钉尺寸及定位信息 节点板尺寸及定位信息 预留孔洞形状及尺寸 螺栓尺寸及定位信息 焊缝尺寸信息节点板、钢板材质栓钉数量、类型及标准螺栓类型及标准焊缝类型劲性钢钢柱钢柱尺寸及定位信息节点板、钢柱、柱牛腿钢柱牛腿尺寸及定位信息套筒材质（钢骨节点板钢柱节点板尺寸及定位信息构件编号及附属柱）预留孔洞钢柱预留孔洞尺寸及定位信息零件编号内容模型元素几何信息非几何信息栓钉螺栓套筒地脚螺栓劲性钢柱栓钉尺寸及定位信息螺栓尺寸及定位信息焊缝尺寸信息套筒尺寸及定位信息劲性钢柱栓钉类型及标准螺栓类型及标准焊缝类型非劲性钢柱（钢柱）钢柱牛腿节点板预留孔洞栓钉螺栓 钢柱尺寸及定位信息 钢柱牛腿尺寸及定位信息 钢柱节点板尺寸及定位 钢柱预留孔洞尺寸及定位信息 螺栓尺寸及定位信息 栓钉尺寸及定位信息焊缝尺寸信息节点板、钢柱材质构件编号及附属零件编号螺栓类型及标准栓钉类型及标准焊缝类型劲性钢梁（钢骨梁）钢梁节点板预留孔洞补强措施栓钉螺栓套筒 钢梁尺寸及定位信息 钢梁节点板尺寸及定位 钢梁预留孔洞尺寸及定位信息 劲性钢梁栓钉尺寸及定位信息 螺栓尺寸及定位信息 套筒尺寸及定位信息焊缝尺寸信息节点板、钢梁、套筒材质构件编号及附属零件编号栓钉类型及标准
