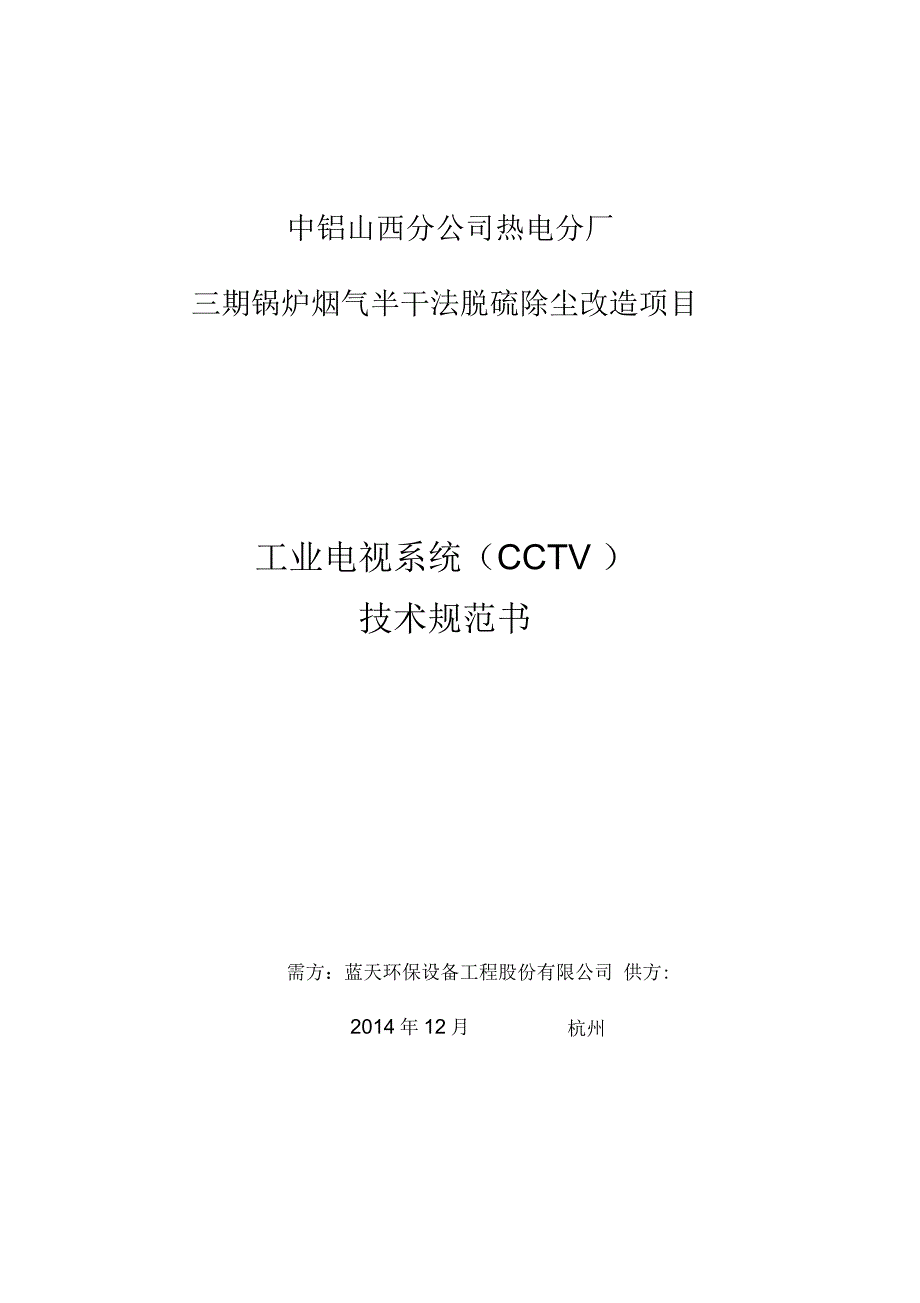

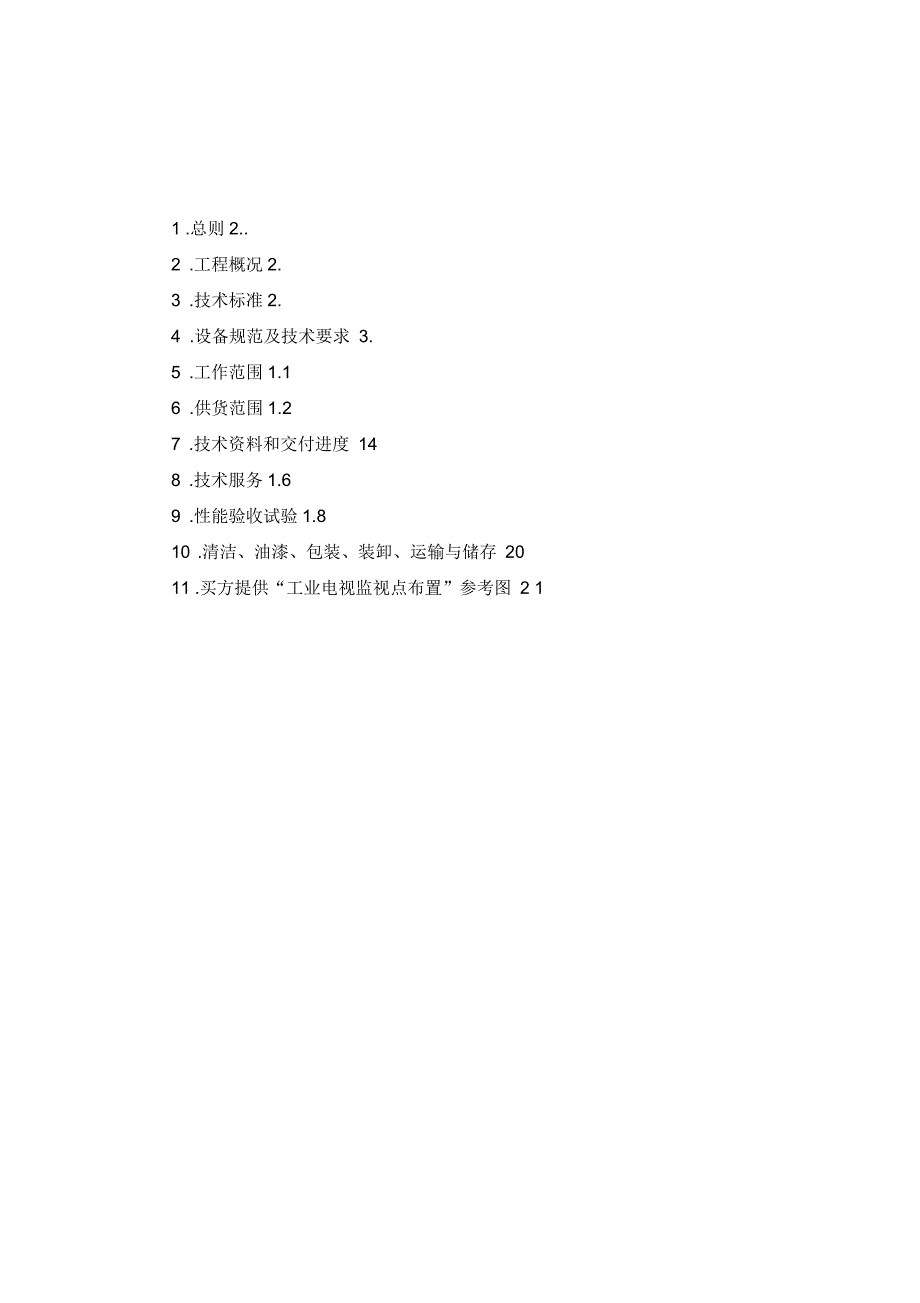

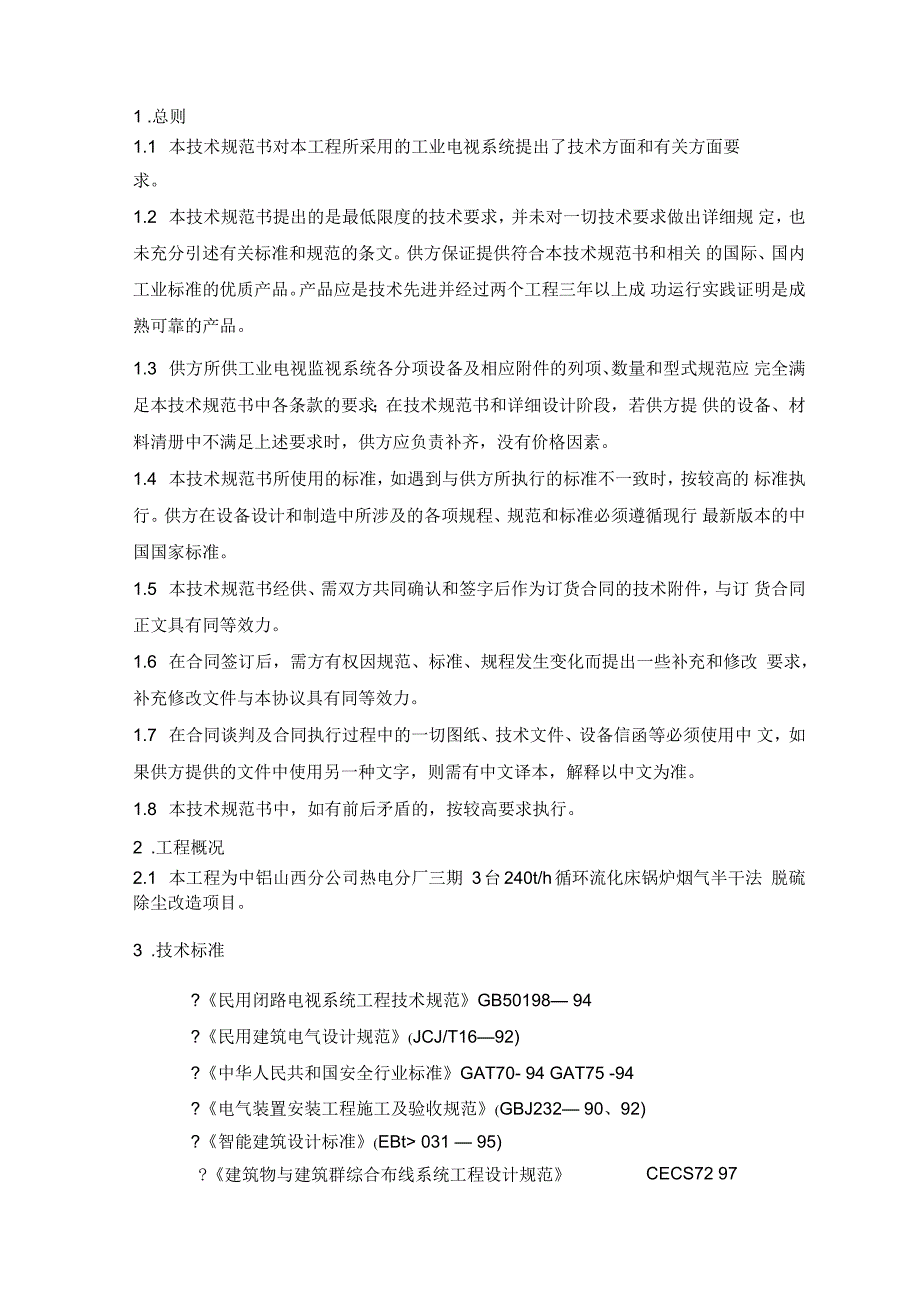

1、中铝山西分公司热电分厂三期锅炉烟气半干法脱硫除尘改造项目工业电视系统（CCTV ）技术规范书需方：蓝天环保设备工程股份有限公司 供方:2014年12月杭州1 .总则2.2 .工程概况2.3 .技术标准2.4 .设备规范及技术要求 3.5 .工作范围1.16 .供货范围1.27 .技术资料和交付进度 148 .技术服务1.69 .性能验收试验1.810 .清洁、油漆、包装、装卸、运输与储存 2011 .买方提供“工业电视监视点布置”参考图 2 11 .总则1.1 本技术规范书对本工程所采用的工业电视系统提出了技术方面和有关方面要求。1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要
2、求做出详细规 定，也未充分引述有关标准和规范的条文。供方保证提供符合本技术规范书和相关 的国际、国内工业标准的优质产品。产品应是技术先进并经过两个工程三年以上成 功运行实践证明是成熟可靠的产品。1.3 供方所供工业电视监视系统各分项设备及相应附件的列项、数量和型式规范应 完全满足本技术规范书中各条款的要求；在技术规范书和详细设计阶段，若供方提 供的设备、材料清册中不满足上述要求时，供方应负责补齐，没有价格因素。1.4 本技术规范书所使用的标准，如遇到与供方所执行的标准不一致时，按较高的 标准执行。供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行 最新版本的中国国家标准。1.5 本
3、技术规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与订 货合同正文具有同等效力。1.6 在合同签订后，需方有权因规范、标准、规程发生变化而提出一些补充和修改 要求，补充修改文件与本协议具有同等效力。1.7 在合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中 文，如果供方提供的文件中使用另一种文字，则需有中文译本，解释以中文为准。1.8 本技术规范书中，如有前后矛盾的，按较高要求执行。2 .工程概况2.1 本工程为中铝山西分公司热电分厂三期 3台240t/h循环流化床锅炉烟气半干法 脱硫除尘改造项目。3 .技术标准?民用闭路电视系统工程技术规范GB50198 94?
4、民用建筑电气设计规范(JCJ/T1692)?中华人民共和国安全行业标准GAT70- 94 GAT75 -94?电气装置安装工程施工及验收规范(GBJ232 90、92)?智能建筑设计标准(EBt 031 95)?建筑物与建筑群综合布线系统工程设计规范CECS72 97?工业自动化仪表工程施工及验收规范(GBJ93 86)? 电视系统视频指标CCTR RECOMMENDATION 472-3?电工电子产品环境条件GB4796?电力装置的继电保护和自动装置设计规范GB50062? 电站电气部分集中控制装置通用技术条件GB11920- 98? 低压电器电控设备 GB4720- 84? 电力系统二次电
5、路用屏(台)通用技术条件JB616-84? 低压开关和控制设备的外壳防护等级IEC144? 可编程仪器的数字接口ANSI488?仪表回路图ISA55.44 .设备规范及技术要求4.1 总则为了便于现场运行环境的监视，本工程设置闭路电视监视系统，该系统应满足 运行人员可在控制室内对生产现场的主要设备运行情况、安全情况和条件恶劣，巡 检人员难以到达的场所进行监视。供方应负责脱硫系统闭路电视监视系统监控点的 设计、供货及指导安装、调试等，闭路电视监视器和切换器等安装于脱硫控制室内工业闭路电视系统CCTV5用数字系统的解决方案，除摄像头至视频服务器的视 频信号传送采用模拟信号外，图像处理压缩处理、采集
6、显示、控制、存储和网络 传输等各部分均采用数字系统方案。工业电视系统要求采用全天候室外型球机 ，监控点数满足现场要求，要求配置 硬盘录像机最少保存一周以上影像资料，且预留与主机通讯接口。摄像头配置点：闭路电视系统监视点配置表序号监视区域数量单位探头型式备注#1#2#3公用系统1脱硫区222只变焦距彩色全天候2控制室1只变焦距彩色全天候3石灰仓1只变焦距彩色全天候4消石灰仓1只变焦距彩色全天候合计：9只供方所提供的系统由摄像机、计算机、各种电缆、解码器、云台、数字主机（内 含视频压缩卡）、大容量硬盘存储器、网络交换机（包括接口设备等）、系统软件、 各种应用软件等组成。供方所提供的计算机软件为正
7、版的和具有使用授权的原版软 件光盘（或软盘）。设备采用的专利涉及到的全部费用均被认为已包含在设备报价中， 供方应保证需方不承担有关设备专利及软件版权的一切责任。对于属于整套设备运行和施工所必需的部件，即使本技术规范书未列出和/或数 目不足，供方仍须在执行合同时补足。4.1.1 技术要求闭路电视监视系统采用数字化网络（摄像头为模拟型），脱硫系统闭路电视监 视系统应预留与主厂房闭路电视监视系统的通讯接口，接口点在脱硫岛工业电视系 统的通讯接口上。4.1.3.1 工业闭路电视监控系统的所有硬件、软件、各种连接电缆应完整配置。4.1.3.2 工业闭路电视监控系统由前端设备、 传输设备、电源设备、中心控
8、制设备等几部分组成，供货方应保证系统的完整性。4.1.3.3 系统采用过程控制方式：可按预先编制的流程成组和单独自动巡视各监视区域，也可手动定点监视重要区域，手动优先；通讯制式：RS485通讯速率：2400bps、4800 bps、9600 bps、19200 bps,可调。4.1.3.4 系统配置的摄像机及镜头能自动适应早、中、晚的光照变化，使图象始终保持清晰。4.1.3.5 室内外防护罩具有全密封、免维护的特点，可直接用水冲洗；室外防护罩具有全天候防护等级。4.1.3.6 电动云台可上下左右旋转，室外或室内有特殊要求的室内电动云台防护等级二IP65。4.1.3.7 供方提供的固定摄像机配置
9、自动光圈手动变焦镜头和机架。对于固定摄像机根据现场环境因素及需方要求，安装时调整至最佳状态，使用时无需进行控制。4.1.3.8 安装支架安装维护方便，防腐性好。4.1.3.9 供方提供的控制设备的室内外壳防护等级至少为IP54,所有安装于现场和室外的解码器、控制箱等的防护等级均呈IP65。4.1.3.10 视频信号传输主要采取以下抗干扰措施:采用分布式结构减少传输距离；通讯线采用5类UTP双绞线；视频线采用高密度铜网加铝箔的优质线缆；布线时尽量避开强电、强干扰源。强干扰源处采用光纤进行传输。4.1.3.11 系统设计要符合建筑物电子信息系统防雷技术规范。4.1.4 系统功能4.1.4.1 实时
10、监视功能在每个监控点，通过控制主机或操作切换设备及显示器，运行人员能监视接入 控制主机的有关监视区域的视频图像，所显示的画面是实时的（25帧/秒）、操作界面为全中文。所有显示器均可按预置设定的流程成组（如四画面一组）或单独自动巡视各监 视区域，也可手动定点监视重要区域。在每路视频图像上，均能叠加日期、时间、摄像头号、监视区域名称等。对单路、多路图像的清晰度、色调饱和度、对比度、分辨率等设置连续可调， 每一路图像可单独调整清晰度、灰度等级、色彩饱和度、分辨率。在每个监控点，通过控制主机及显示器，运行人员可对摄像机及云台进行远程 控制。运行人员可以在任意一个显示画面上显示任意一个摄像机的图像，或对
11、所有的 图像根据预制设定进行单画面轮流巡检，也可以进行四画面分组巡检。一旦有报警信号发生，系统可以将相应的图像切换到当前的显示画面上。系统可集成1/4/16画面分割组合监视，尺寸可以任意放缩。4.1.4.2 动态存储功能系统应满足多画面同步实时画面存储，提供多种画面存储方式，可根据不同区 域的防护要求进行设置，达到画面清晰，画面存储介质安全，可靠，存储内容可保 留足够时间以待事故时检索。用户可以自己定义画面存储的起始时间、画面存储时间间隔等。所有的画面存储资料可以存储在硬盘内，也可以通过光盘和磁带进行备份。系 统可以根据不同的要求进行不同等级的画面存储，图像数据保留的时间长短可以根据需求分别予
12、以设定。画面存储资料具有通用的存储格式，可以备份。系统可提供对全部视频图像信号，连续 7天的画面存储能力。4.1.4.3 历史画面回放功能系统应具备按存储时的图像质量进行回放的能力，回放品质能达到画面清晰、 能辨析细节。历史画面可多次回放，且多次回放后图像质量没有损伤。可快速方便 地对存储资料进行检索，在图像回放过程中可控制画面快放、慢放、逐帧显示、区 域放大，以便于分析。历史画面回放时可以根据时间、事件、监视点等条件进行查询，录像回放时可 以设定不同的速度进行回放。4.1.4.4 实时报警功能系统应具有动态报警功能，自动侦测场景的异常变化（如：无人值班车间有人 闯入，危险区域火灾报警等），进
13、行实时动态存储、抓拍，能自动采取必要的报警、 记录措施，具有多路视频报警功能，具有联动存储功能。支持与报警系统的联动，报警产生后，能自动在相应显示器上推出报警画面。4.1.4.5 网络传输功能系统具有与100/1000兆以太网连接实现联网功能，将图像进行远程传输实现远 程控制。并且具有远程检索、回放功能。在监视网点上，所有的监视图像能够根据授权，完全实时地进行显示。系统组网方式灵活；功能配置灵活；各类型资源可方便溶入组网方案之中。系 统可保证系统扩容及联网操作简便灵活。系统权限设定：为了很好的对整个监视网络进行管理，同时也为了能够有效、 有序、规范地对单个监视点进行管理，系统可对监视网络进行操
14、作权限的设定和权 限管理。根据权限的不同给予的优先级不同，优先级高的能够抢断优先级低的正在 控制的视频信号，优先级越高，具有的权限越大。4.1.4.6 电子地图功能支持电子地图直观控制云台、报警器，报警弹出电子地图，以及远程电子地图 控制。4.1.5.1 实用性闭路电视监控系统应满足生产过程需要，运行、调试、操作简单直观，维护方 便。4.1.5.2 先进性闭路电视监控系统应采用先进的技术、方法和设备，系统结构与技术发展潮流 相适应，保证系统的技术寿命和后期投资的可延续性。4.1.5.3 可靠性闭路电视监控系统应具有高度的可靠性，低故障率，系统采用集中供电，对所 有前端设备的操作及设置统一实施。
15、在系统某一单元设备故障时，不影响系统整体 功能。4.1.5.4 兼容性与可扩展性闭路电视监控系统应是一个相对开放的系统，系统各部分能满足生产过程需要，运 行、调试、操作简单直观，维护方便。在系统投运后，能根据电厂生产过程需要， 购买相应的硬件和电缆，即可加以扩展，纳入到闭路电视监控系统。4.2 设备规范要求4.2.1 主要设备凡关键部件和国内尚不过关的配套件，采用进口产品。主要设备技术至少达到 的性能指标如下。4.2.1.1 摄像机采用彩色摄像机，为1/3CCD PAL制，含18倍自动光圈镜头，并具备下列性 能：彩色CCD5片1/3象素值：752 (H) 582 (V)扫描面积： 4.8 (H
16、) 3.6 (V) mm扫描模式：625行/50场/25帧，水平15625Hz，垂直50Hz水平清晰度：不低于480线最低照度：不低于0.4Lux (光圈F1.2)信噪比： 50dB (AGC OFF动作电压：24AC/220VAC 50Hz具有背光补偿和自动增益控制（AGC功能。还具有电源同步、电子亮度控制等功能，当摄像机采用云台时，还有智能逆光 补偿功能，电源由供方提供的系统供给。光端机：摄像头与控制系统之间的信号传输可采用光缆连接，也可采用视频电 缆直接连接。当采用光缆连接时，在光缆的两端必须设置发、收光端机，每个光端 机至多连接四个摄像机。4.2.1.2 镜头镜头采用自动光圈，按监视距
17、离、监视物体的状况及范围采用手动变焦或电动 变焦镜头。电动变焦镜头性能指标不低于下列要求：焦距：满监视区域要求相对孔径：F1.6-16C自动光圈手动变焦镜头性能指标不低于下列要求：焦距：满监视区域要求相对孔径：F1.4镜头的接口是CS等标准型式，镜头与摄像机为一体化产品。4.2.1.3 摄像机防护罩室外防护罩的防护等级不低于IP66,可承受太阳辐射和60c温度，室外罩壳被 设计成防止电厂现场的腐蚀、盐蚀、磁场。室内摄像机防护罩等级不低于IP54。4.2.1.4 云台/支架摄像机和镜头控制电缆直接通过云台内部与外部连接，无零乱电缆外型美观， 材料选用高强度阻燃 ABS符合消防要求 配有圆型和方型
18、安装板，不需另外安装 支架。室内型/室外型（室外电动云台能防尘、防水、防腐、防太阳光辐射），具有带 动摄像探头上、下、左、右转动的功能。应用于室外的电动全方位云台的防护等级为IP65。并满足下列几项参数：旋转角度：水平350 ,垂直60旋转速度：水平11 /S,垂直4 0 /S （室外）；水平5 /S,垂直2 /S （室内）工作温度：-15 C55 C （室外），0 C50 C （室内）工作电源：24V/220VAM相负载：大于实际所需环境标准：IP65 （室外）支架安装维护方便。4.2.1.5 数字主机硬件至少满足以下要求：中央处理器（CPU：专用服务器处理器 Woodcrest,起跳工作频
19、率是2.93GHz;主板：工控机主板；硬盘：硬盘采用冗余方式，硬盘容量根据至少存储7天；内存：不小于1GB其它硬件性能至少满足下列要求：单工业PC机及视频压缩卡信号输入容量：420路所有的原始压缩分辨率格式为 FULL D1 （704X 576 PAL）格式，每个数字主机 不超过8路接入信号。视频捕获：NTSC最高30 X 16=480帧/秒PAL 最高 25X16=400 帧/秒压缩资料格式：M-JPEG/Enhanced MPEG1/MPEG4图像显示分辨率： NTSC/PAL 640X 480至704X 576以上图象存储分辨率： NTSC/PAL 640X 480至704X 576以上
20、画面频率：2530帧/秒/路视频压缩比例：200: 1或以上显示颜色数量：全彩色压缩码率：192kbps 1.13Mbps数据格式：ISO/IEC14496-2视频记录方式：利用无终止缓冲器进行无终止循环记录视频输入幅度：COMPOSITE频信号，1Vp-p（75）视频格式：NTSC/PAL音频功能：系统可支持432音频录音工作系统设置：中文菜单扩展插座：视频扩展工作环境温度：0 c+50C工作环境湿度：10%- 90%周围噪声：50dB ASPL4.2.1.6 解码器解码器可安装在控制室内或室外云台，解码器电路要有良好的隔离功能，保证 外界干扰不会影响其内部工作，并有云台自动扫描功能和保护关
21、断功能。4.2.1.7 客户端客户端配置不低于以下要求：A CPUK用Intel最新产品，桌面代号Conroe,内存不低于1GB硬盘不低于 160G以太网卡，专用键盘或101标准键盘，鼠标。B)显示器：22高分辨率彩色液晶LCDC)系统软件：WINDOWS2000者其它操作系统。4.2.1.8 显示器LCD显示器为22英寸，点距0.27mm亮度大于250 cd/m2,对比度350: 1,响 应时间25ms 16.7x106种色彩。分辨率至少为 1600x120060Hz信号电缆采用5 分支BNCg头。提供的LCD满足下列标准规范要求：如 UL/C-UL or CSA, TUV/GC,Energ
22、y Star, FCCCLASSB, MPRII, TCO 03等。LCD显示器的可视角至少满足：左/右85o,上 下各85。4.2.2 控制盘、台、柜4.2.2.1 供方提供的系统机柜尺寸为 2200X 800X 600mm(HX W D)。4.2.2.2 工业电视系统机柜将布置在脱硫电控楼电子设备间内。系统机柜颜色与其它系统的机柜相一致，机柜颜色待定，最终由招标方确定。4.2.2.3 机柜的设计、材料选择和工艺应使其内外表面光滑整洁，没有未经打磨的焊缝、怫钉或外侧出现的螺栓头，整个外表面端正光滑。4.2.2.4 机柜应有足够的强度，能经受住搬运、安装和运行期间遇到的外力4.2.2.5 机柜
23、设计应满足电缆由柜底进线的要求。4.2.2.6 机柜内应设有独立的系统接地、机壳安全地、电缆屏蔽接地，并应与结构内部未接地电路板在电气上隔离。4.2.2.7 供方应在各部件、箱、柜安装设备铭牌。铭牌应由不易被腐蚀的金属制作。4.2.2.8 机柜内的端子应布置在易于接线的地方，至少离柜顶部200mmz下，离柜底部300mn上。4.2.3 电源与接地4.2.3.1 供方提供的工业电视系统能接受由需方提供到工业电视系统机柜的交流220V 10% 50Hz 5%勺工作电源。当供方需要其它电压等级或规格的电源时，由供 方自行解决。4.2.3.2 供方将总电源合理地分配到所提供的每一个需要电源的设备，并配
24、置相应的回路保护设备。每个摄像头电源接线必须有一个独立的空气开关。4.2.3.3 任何一路电源的故障均不导致系统的任一部分失电。任一路电源故障都报警，并自动切换到另一路工作。4.2.3.4 工业电视系统机柜内的馈电应可靠配置，并有电源分配图。4.2.3.5 除设在脱硫集中控制室内的监视终端外，其余凡属系统提供的设备，或为系统正常工作而需另外配备的就地设施，其所需的电源均由供方提供。4.2.3.6 供方电源及设备的接地方式须与需方供电电源的设计相一致。4.2.3.7 供方提供的系统接入电厂接地网。需方不接受需要为本系统单独设接地网的系统方案。4.2.3.8 供方对室外监控点应采取防雷措施。4.2
25、3.8.1 在室外摄像机安装点处，采用避雷针（带、网、线）、均压环、引下线、 接地体等组成防直击雷系统，保护前端摄像机免受直击雷的雷击。423.8.2 在线路上安装电涌防护器，防止雷电感应用入线路中，主要是：视频信 号电涌防护器、控制信号电涌防护器0-6V、电源电涌防护器24V、电源电涌防护器 220V。5 . 工作范围5.1 供方负责的工作卖方负责按照半干法脱硫运行要求、本技术规范书和适用的工业标准，提供构成cctvt必需的全部硬件设备及各类附件、各种电缆（预制电缆、通讯电缆及各种 附件、视频电缆、控制电缆、电源电缆等），以及对上述设备及材料的设计、制造、 检验、包装、运输、咨询服务、质量
26、监督和人员培训等。提供现场安装指导和调试服务，直到系统能令人满意地运行，达到全部功能要 求。负责完成满足施工要求的全部系统设计，提供全套系统设计的图纸资料（格式要求：图形 AUTOCAD14.0以上，文字表格 OFFICE2000。按照合同规定的进度要求，按时发运 CCTV（统。负责通电启动和调试服务，直到所提供CCTVIt令人满意地监视脱硫车间各设备的运行，达到本技术规范书书的全部功能要求。根据本技术规范书书的要求，向需方提供CCTVE常运行所必需的系统文件，使 需方能维护、修改和调试CCTV负责培训需方的运行和维护工程技术人员，并使这些被培训人员能得心应手地 操作、维护、修改CCTV为满足
27、本技术规范书书的要求，负责与其它系统的通讯连接配合、负责相关的 接口工作，并提供相应程序和通讯资料。供方应及时向需方提供详细的设计方案、施工安装、调试的图纸资料，供需方 审查确认。5.2 需方负责的工作5.2.1 提供CCTV（统所需的总电源接入点。5.2.2 确定CCTV（统机柜的安装位置。5.2.3 设备由需方进行安装，供方按照本协议对于所有供应设备的安装和调试进行 监督和指导，并对安装质量负责。供方现场服务人员应对所供设备的安全、正常投 运完全负责。6 .供货范围6.1 一般要求6.1.1 供方保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的，且 技术的经济性能符合技术规范的要
28、求。6.1.2 供方提供详细的供货清单，清单中依次说明名称、规格型号、主要技术指标、数量、产地、生产厂家、价格、备注等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，供方仍需在执行合同时补足，且不 发生费用问题。6.1.3 除有特别注明外，所列数量均为整套设备所需。6.1.4 供方所供仪表和控制设备的型式及生产厂由需方最终确认。6.1.5 供方提供随机备品备件。6.1.6 供方提供所有安装和检修所需专用工具和消耗材料等。6.1.7 供方提供设备中的进口设备清单。6.1.8 供方提供各个阶段的技术资料清单。6.2 供货范围6.2.1 设备范围技术规范书中所提及的
29、设备、材料、配套装置，除特别申明的外，均由供方提供。6.2.1.1 供方所提供设备基本供货范围包括但不限于此：6.2.1.1.1 前端摄像部分包括：包括彩色 CCDg像机、电动三可变镜头或自动光圈 超级广角镜头、电动云台、解码器和全天候室外不锈钢防护罩，同时根据环境要求， 提供保证摄像机正常运行的相关附件等。6.2.1.1.2 提供数字控制主机（视频服务器，工业PC机）及其相关附件（如显示器、 键盘和鼠标等），能够实现数字压缩功能，将数字视频信号传送上网，并且具有硬盘 录像功能的客户终端主机及其相关附件，以及提供 8 口 100M网络交换机。6.2.1.1.3 提供工业电视系统所需的、满足系统
30、实际需求长度的各种电缆（预制电缆、通讯电缆、视频电缆、控制电缆、电源电缆及各种连接附件等）。6.2.1.1.4 提供工业电视系统正常运行所需系统平台及相关功能软件，相关设备资 料及软件使用说明手册。6.2.1.1.5 提供工业电视系统所需的设备主机柜和其内的电源切换及分配装置。6.2.1.2 供方应根据工况的要求提供最合适的监控设备，提供设备材料应保证系统的完整性，在施工中不足时免费补齐。脱硫工业电视系统供货清单（不限于此）-投标方填写完善在舁 厅P名称规格型号单位数量生产厂家备注1一体化摄像机台2室外护罩个3 电动云台r个4解码器及防护 盒个5 1视频光端机:对6视频服务器台7监控专用硬盘块
31、8 1液晶显示器台9网络父换机台10光纤收发器对11 1机柜2200mm*800mm*600mlm面12电源线缆米13控制线缆米14 1视频线缆I米154芯单模光缆米16安装附件穿线管材，铺材等批17 1三维控制键盘套18光缆熔接配件项6.2.2 专用工具供方应提供足够数量的设备安装和维修专用工具6.2.3 随机备品备件供方应提供所供设备在启动、调试期间所需的备品、备件。7 .技术资料和交付进度7.1 一般要求7.1.1 供方提供的资料采用国家法定单位制即国际单位制，资料、图纸使用文字为 中文。其中提供的图纸须采用 AUTOCAD14.0以上版本软件绘制的电子文本。7.1.2 供方资料的组织结
32、构清晰、逻辑性强。资料内容正确、准确、一致、清晰完 整，满足工程要求。7.1.3 供方资料的提交及时充分，满足工程进度要求。供方保证在合同签订后7天内给需方全部技术资料清单和交付进度表，包括施工图设计资料，并经需方确认。7.1.4 供方提供的技术资料一般分为工程设计、施工、调试、试运、性能验收和运 行维护等阶段。7.1.5 需方一经发现其它没有列入技术资料清单，却是工程所必需的文件和资料， 也免费提供给需方。7.1.6 供方随设备提供的技术资料为每台设备15套（中文版）、电子文本2套资料提交的基本要求7.2.1 工程设计资料与图纸等技术文件供方及时提供满足工程设计所需的资料和图纸。具体时间如下
33、表:在舁 厅P资料文件名称提交份 数提交日期备注1摄像探头设备说明书6技术协议签订后一周内2摄像探头的安装位置及安装图6技术协议签订后一周内3 1彩色监视器设备说明书6技术协议签订后一周内4彩色监视器的安装图6技术协议签订后一周内5彩色监视器外形尺寸图6技术协议签订后一周内6 1专用操作键盘设备说明书6技术协议签订后一周内7专用操作键盘外形尺寸图6技术协议签订后一周内8机柜外形尺寸及安装图6技术协议签订后一周内9 1机柜内部布置图6技术协议签订后一周内10机柜端子出线图6技术协议签订后一周内11机柜接地图6技术协议签订后一周内12电气接线图6技术协议签订后一周内131设备及材料清册及电缆清册6
34、技术协议签订后一周内14运行手册6发货前一周7.2.2 随设备提供的资料与图纸等技术文件供方及时提供满足工程安装、调试试运、性能验收和运行维护所需的资料和图纸（不限于以下文件）。具体时间如下表:序 号资料文件名称提交 份数提交日期备注1摄像探头设备说明书122摄像探头的安装位置及安装图123视频服务器设备说明书12 14彩色监视器设备说明书1215彩色监视器的安装图126彩色监视器外形尺寸图127专用操作键盘设备说明书128专用操作键盘外形尺寸图129机柜外形尺寸及安装图1210机柜内部布置图12 111机柜端子出线图12 112机柜接地图1213电气接线图1214设备及材料清册1215运行手
35、册12序 号资料文件名称提交 份数提交日期备注16安装维护手册1217备品备件128 .技术服务8.1 技术服务工作范围8.1.1 供方8.1.1.1 供方提供的设备包括摄像探头、彩色监视器、专用操作键盘（带操作杆） 数字控制主机及机柜。8.1.1.2 供方应根据自己的经验设计摄像探头的安装位置，并提供摄像探头的安装 位置及安装图纸。8.1.1.3 现场服务供方应负责所有设备的现场验货（会同需方及施工方）。如需方要求前往供方进 行出厂前验收，供方应尽量满足。供方负责指导设备的安装及调试。当设备经过验 收运行后，供方调试人员才可离开现场。8.1.1.4 技术培训供方负责需方运行人员、维修人员及调
36、试人员的现场培训，如需方要求，也可 到供方进行脱产培训。8.1.2 需方需方应负责对供方现场服务人员的正当配合要求予以协助，确保工作顺利进行。8.2 技术服务内容8.2.1 供方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。供 方要派出合格的、能独立解决问题的现场服务人员。在投标阶段供方应提供包括服 务人/天数的现场服务计划表，应能满足工程需要。如果此表中的人/天数不能满足工程需要，需方有权追加人/天数，且不发生费用。现场服务计划表在舁 厅P技术服务内容计划人/天数派出人员构成备注职称人数1现场服务1人/20天高级工程师1人2指导安装和调试1人/20天工程师1人3可靠性运行指导1
37、人/2日高级工程师1人4性能试验指导1人/2日高级工程师1人8.2.2 供方现场服务人员应具有下列资质：8.2.3 遵守中华人民共和国法律，遵守现场的各项规章和制度；8.2.4 有较强的责任感和事业心，按时到位；8.2.5 了解合同设备的设计，熟悉其结构及性能，有相同或相近机组的现场工作经 验，能够正确地进行现场指导；8.2.6 身体健康，适应现场工作的条件。8.2.7 供方现场服务人员的职责8.2.7.1 供方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量 问题的处理、指导安装和调试、参加试运和性能验收试验；8.2.7.2 在安装和调试前，供方技术服务人员应向需方进行技术交底，
38、讲解和示范 将要进行的程序和方法。对重要工序（见下表），供方技术人员要对施工情况进行确 认和签证，否则需方不能进行下一道工序。经供方确认和签证的工序因供方技术人 员指导错误而发生的问题，供方应负全部责任；安装和调试的重要工序表在舁 厅P工序名称工序主要内容备注1施工准备2设备生产、采购及运输3管道敷设、基础制作3线缆敷设4设备安装5设备调试6系统调试及技术培训8.2.7.3 供方现场服务人员负责全权处理现场出现的一切技术和商务问题。如现场 发生质量问题，供方现场人员要在需方规定的时间内处理解决。如供方委托需方进 行处理，供方现场服务人员要出委托书并承担相应的经济责任；8.2.7.4 供方对其现
39、场服务人员的一切行为负全部责任；8.2.7.5 供方现场服务人员的正常来去和更换应事先与需方协商。8.2.8 需方的义务需方要配合供方现场服务人员的工作，并在生活、交通和通讯上提供方便。8.2.9 培训8.2.9.1 为使合同设备能正常安装、调试、运行、维护及检修，供方有责任提供相 应的技术培训。培训内容和时间应与工程进度相一致。8.2.9.2 培训计划和内容列出如下：厅P培训内容计划人/天数培训教师构成地点备注职称人数8.2.9.3 培训的时间、人数、地点等具体内容由买卖双方商定。8.2.9.4 供方为需方培训人员提供设备、场地、资料等培训条件，并提供食宿和交 通方便。8.2.10 设计联络
40、有关买卖双方设计联络的主要方式暂定为电话和电子邮件，内容如下：初步（基本）设计方案审查，确定工程进度。需方审查和批准供方提交的设计方案和设计图纸。买卖双方进行设计所需的互提技术资料的清单及时间表。讨论和确认供方拟采用的技术规程和技术标准。设计与其它系统设计之间接口的最终协调，如电缆连接的设计等。买卖双方就有关技术问题进行讨论及澄清。9 .性能验收试验9.1 性能验收试验9.1.1 性能验收试验的目的为了检验合同设备的所有性能是否符合本技术规范书书 的要求。9.1.2 性能验收试验的地点由合同确定，一般为需方现场。9.1.3 性能验收试验的时间：系统试验一般在设备168小时试运之后半年内进行,9
41、1.4 性能验收试验由需方主持，供方参加。试验大纲由需方提供，与供方讨论后 确定，具体试验内容由买卖双方共同认可的测试单位进行。9.1.5 性能验收试验的内容（供方提供）9.1.6 性能验收试验的标准和方法：按有关规定。9.1.7 性能验收试验所需的属于供方供货范围内的测点、一次元件和就地仪表的装 设应由供方提供，并应符合有关规程、规范和标准的规定，并经需方确认。供方也 要提供试验所需的技术配合和人员配合。9.2 性能验收试验结果的确认性能验收试验报告由测试单位编写，报告结论买卖双方均应承认。如双方对试验的结果有不一致意见，双方协商解决；进行性能验收试验时，一方接到另一方试验通知而不派人参加
42、试验，则被视为 对验收试验结果的同意。9.3 性能验收试验方案：现场验收试验的时间和条件由需方根据现场安装和调试的进度确定。供方有责任指导和配合需方完成现场安装和调试的各项工作，并应负责培训需方技术人员， 使其掌握系统维护的各项技能。现场验收试验有在正常运行条件下进行，也有对事故条件的模拟。现场验收试验主要目的是检验系统与一次系统及其它设备的配合，试验主要包 括但不限于下列项目：a）摄像单元的性能试验（包括照度适应性检查、图象清晰度测试、云台控制、 摄象机聚焦控制等）0b）数字主机的切换试验（包括控制键盘切换和授权用户通过以太网从远端进 行切换控制及摄像单元控制等）。c）视频服务器的视频流广播
43、播放和按需播放试验。d）所有人机接口功能演示、应用软件的运行演示、CRT画面完备性检查、响应时间和刷新周期测试。e）告警系统测试（包括系统自诊断异常告警，与站内其它设备配合进行 ）。f） 系统自诊断测试。在试验和调试期间所有损坏的供货范围内的设备，供方应免费予以更换。对 所有备品备件应加电投入运行，有故障的备品备件由供方负责免费更换。起动投运试验系统起动投运时，在所有一次设备和二次设备均投入运行的情况下，对工业电视监视系统做满负荷投运试验，试验内容及要求同9.1条。起动投运试验后，按72小时的连续运行试验进行考核。在证明符合规范的每个和全部规定试验所要求的全部试验完成后30天内，供方向需方提交
44、一式6份试验报告，该试验报告应写明所完成的试验、取得的结果、 所用的试验设备、试验人员的姓名和需方有关见证人的签名。设备投运后设备性能 报告将由需方编制，供方应与需方合作，提供所有的设备性能数据。起动投运试验结束后，供方的现场技术人员应负责将完整备份系统软件，提供 给需方。10 .清洁、油漆、包装、装卸、运输与储存10.1 油漆设备的油漆满足有关规范和标准的要求。标志根据投标商所列项目，在每块屏和装置的表面和内部设一个镌刻字符的铭牌。 每个继电器、切换片和辅助电源开关也应设有铭牌。铭牌应采用浅灰色层压塑料用 不锈钢自紧螺丝固定，采用黑体字。投标商应提供铭牌的内容供业主认可。装在盘屏上或屏内的所有设备均有一个识别标示，在屏内清晰可见。该标示不 仅设在设备外壳上而且在设备本体上或屏上也设置，以便在外壳拆掉后正确识别。包装设备的包装、运输、
