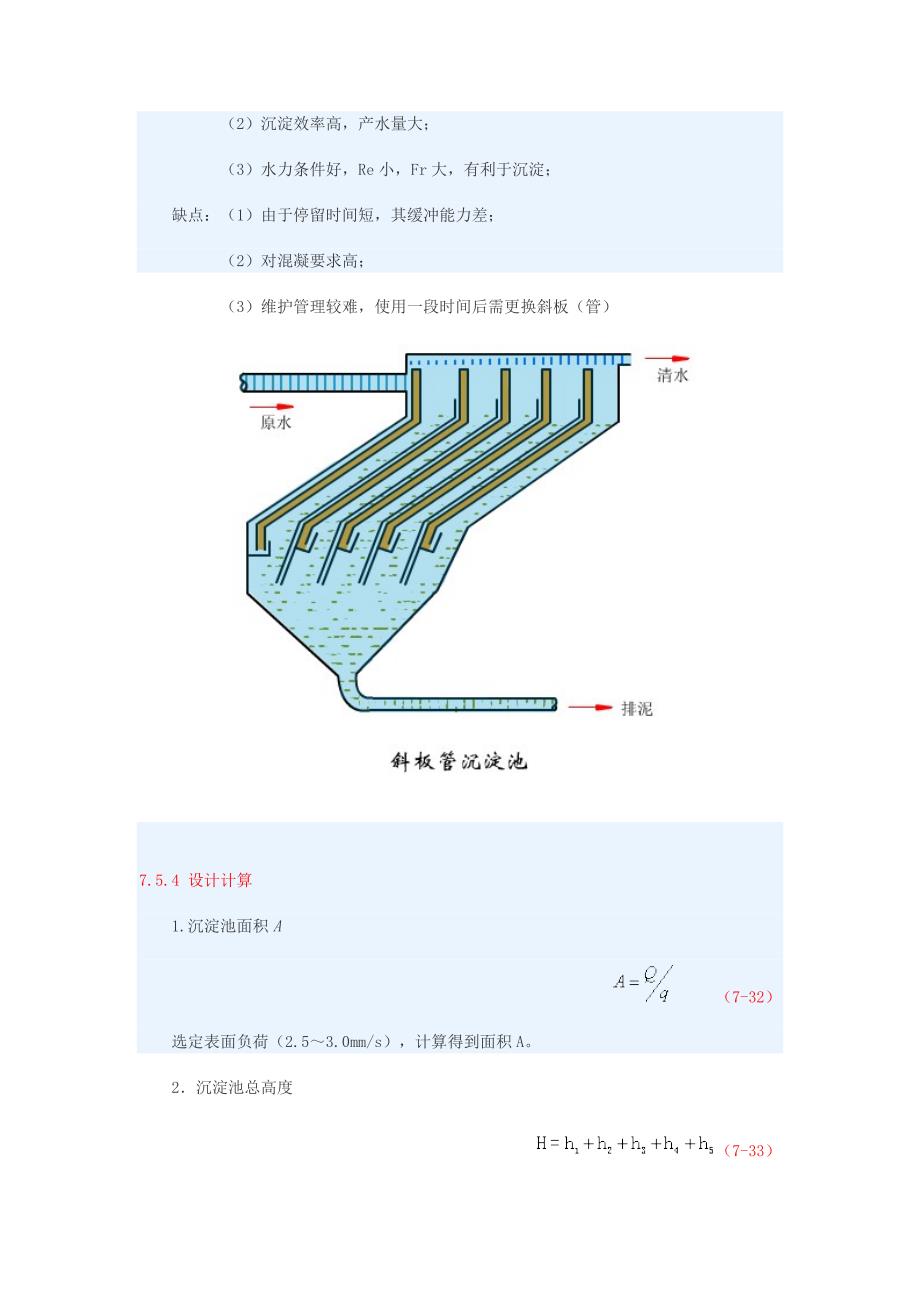

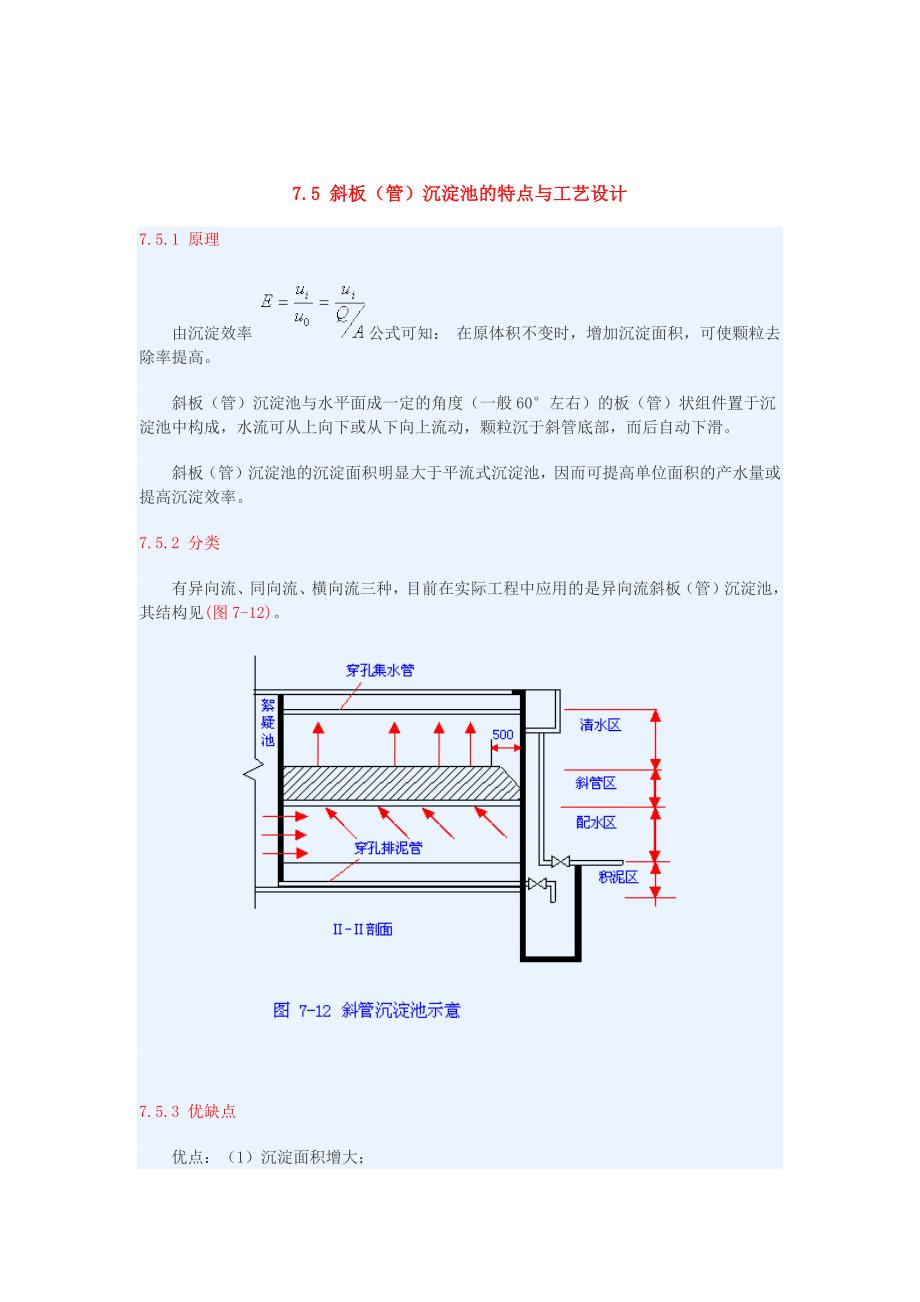

7.5 斜板(管)沉淀池的特点与工艺设计7.5.1 原理由沉淀效率 公式可知: 在原体积不变时,增加沉淀面积,可使颗粒去除率提高。斜板(管)沉淀池与水平面成一定的角度(一般60左右)的板(管)状组件置于沉淀池中构成,水流可从上向下或从下向上流动,颗粒沉于斜管底部,而后自动下滑。斜板(管)沉淀池的沉淀面积明显大于平流式沉淀池,因而可提高单位面积的产水量或提高沉淀效率。7.5.2 分类有异向流、同向流、横向流三种,目前在实际工程中应用的是异向流斜板(管)沉淀池,其结构见(图7-12)。7.5.3 优缺点优点:(1)沉淀面积增大;(2)沉淀效率高,产水量大;(3)水力条件好,Re小,Fr大,有利于沉淀;缺点:(1)由于停留时间短,其缓冲能力差;(2)对混凝要求高;(3)维护管理较难,使用一段时间后需更换斜板(管)7.5.4 设计计算1.沉淀池面积A (7-32)选定表面负荷(2.53.0mm/s),计算得到面积A。2沉淀池总高度(7-33)式中: 为超高0.3m,为清水层高度1.2m 为自身高度0.866m, 为配水区高度1.0m 为污泥斗高度0.8m
