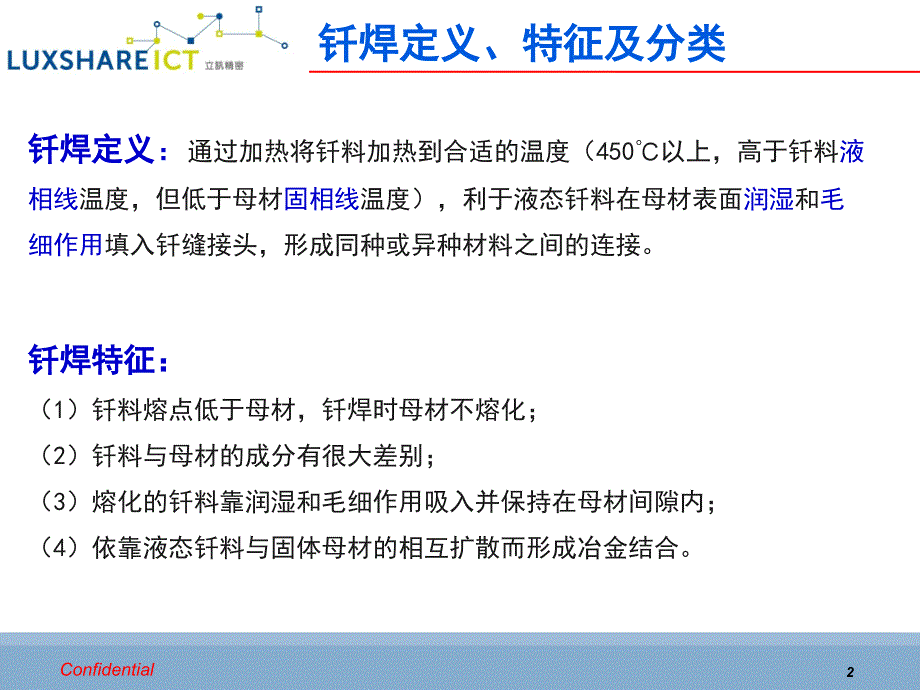

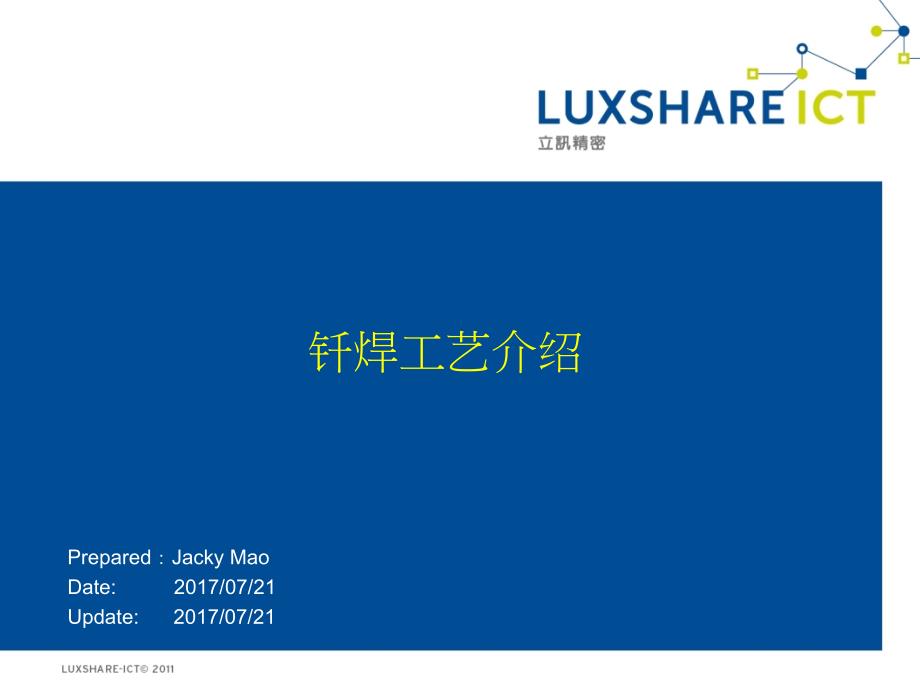

1、Prepared：Jacky MaoDate:2017/07/21Update:2017/07/21 钎焊工艺介绍2Confidential 钎钎焊定义、特征及分类焊定义、特征及分类钎焊定义钎焊定义：通过加热将钎料加热到合适的温度（450以上，高于钎料液相线温度，但低于母材固相线温度），利于液态钎料在母材表面润湿和毛细作用填入钎缝接头，形成同种或异种材料之间的连接。钎焊特征钎焊特征：（1）钎料熔点低于母材，钎焊时母材不熔化；（2）钎料与母材的成分有很大差别；（3）熔化的钎料靠润湿和毛细作用吸入并保持在母材间隙内；（4）依靠液态钎料与固体母材的相互扩散而形成冶金结合。3Confidential

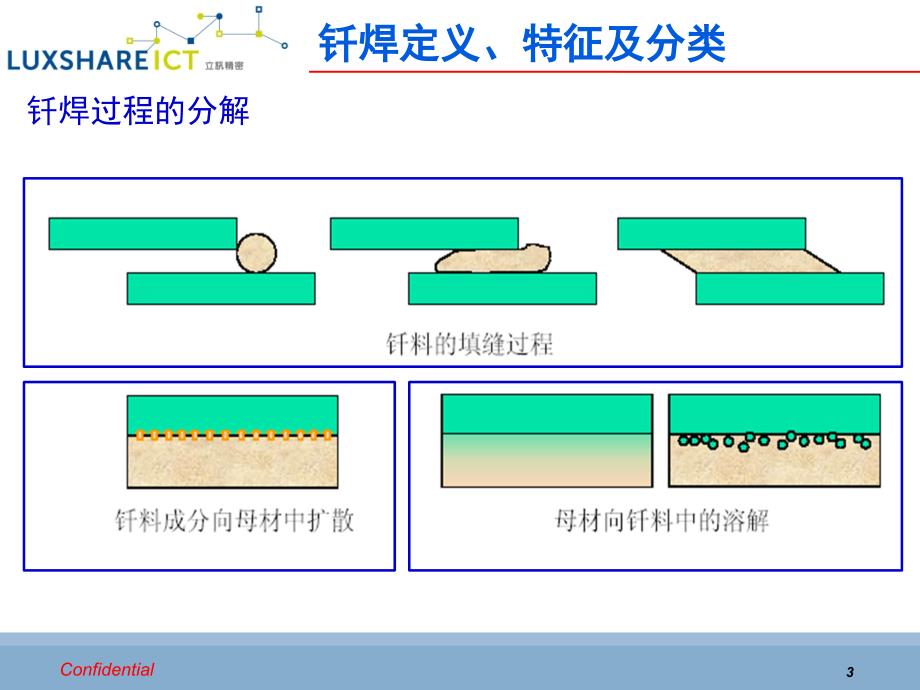

2、钎焊过程的分解钎钎焊定义、特征及分类焊定义、特征及分类4Confidential 钎钎焊定义、特征及分类焊定义、特征及分类钎焊优点钎焊优点：1）钎焊的温度低于母材,对母材的组织性能影响小；2）应力与变形小，适合于高精度、复杂零部件或结构的连接；3）生产率高，诸多连接缝可一次完成；4）广泛的适用性，可焊金属、非金属及异种金属；5）接头表面质量好。钎钎焊焊缺点缺点：1）接头强度较低，耐热性差；2）多用搭接接头，浪费金属，增加结构重量，易产生应力集中；3）焊前准备要求高，特别是表面质量及装配接头间隙；4）个别钎焊工艺方法设备投资大，费用高。5Confidential 钎焊钎焊分类：分类：1）按钎料熔
3、点熔点分 低于450 软钎焊 Soldering 高于450 硬钎焊 Brazing 2）按钎焊温度温度分 高温钎焊、中温钎焊、低温钎焊。（相对）高于800为高温钎焊；550800为中温钎焊；低于 500为低温钎焊。3）按热源热源种类分 火焰钎焊、烙铁钎焊、炉中钎焊、感应钎焊、电阻钎焊钎钎焊定义、特征及分类焊定义、特征及分类6Confidential 钎钎焊相关术语及定义焊相关术语及定义液相线液相线：钎料完全为液态的最低温度；固相线固相线：钎料完全为固态的最高温度；润湿作用：润湿作用：润湿液态物体与固态物体接触后相互粘附的现象。可分为浸渍润湿、附着润湿和铺展润湿当液体处于自由状态，其将力图保持
4、球形！当液体与固体接触，如果内聚力附着力，液体就不能沾附在固体表面不润湿！当液体的附着力大于其内聚力时，液体就能粘附在固体表面发生润湿作用。衡量液体对母材润湿能力的大小，可用液相与固相接触时的接触夹角的大小来表示。7Confidential 钎焊时，钎料的润湿角应小于20。钎钎焊相关术语及定义焊相关术语及定义8Confidential 毛细作用：毛细作用：当将两互相平行的金属板垂直插入液态钎料中时,假设平行金属板无限大,钎料量无限多,由于存在毛细作用,如果钎料可以润湿金属板,则会出现图(a)所示的情形,否则,则会出现图(b)的情形。润湿角h 液面上升的高度钎钎焊相关术语及定义焊相关术语及定义9
5、Confidential 钎钎焊焊料焊焊料软钎料软钎料Sn基及Pb基软钎料：对铜等多种金属均具有良好的润湿和铺展能力，在电子工业中应用最广泛。Cd基钎料：主要为镉银合金，耐热性、抗腐蚀性能好。Zn基钎料Au基软钎料其他低熔点软钎料。包括：In（铟）基钎料 Bi（铋）基钎料 Ga（镓）基钎料无铅软钎料10Confidential 钎钎焊焊料焊焊料硬钎料硬钎料硬钎料由于强度相对较高，可用于钎焊受力构件。硬钎料包括：AI基钎料：用于钎焊铝及铝合金Ag基钎料：综合性能优良，可以钎焊各种金属，是应用最广的一类硬钎料。Cu基钎料：铜钎料：钎焊碳钢、低合金钢。铜锌钎料：多种钎焊方法焊多种金属。铜磷钎料：主要
6、用于钎焊铜和铜合金，在电机制造和制冷设备应用广泛。Ni基钎料：性能优良，可焊多种金属。11Confidential 钎剂的作用与性能要求：1）去除氧化膜，为润湿、铺展创造条件；2）液态钎剂覆盖母材与钎料表面起保护作用；3）起界面活性作用，改善润湿与铺展。钎焊时去膜的必要性 金属表面的氧化膜严重影响润湿与铺展，必须去除。氧化膜越致密，它与金属基体的结合越牢固，它的热稳定性和化学稳定性越高，则难以去除。通常可采用钎剂、气体介质、机械方法和物理方法清除。钎剂既可以防止工件及钎料氧化，又可以去除其氧化膜，还可以减小表面张力促进钎料流动，配合钎焊接头的形成。钎钎焊焊料焊焊料钎剂钎剂12Confident
7、ial 钎钎焊焊料焊焊料钎剂钎剂13Confidential 钎钎焊焊气体介质及其作用气体介质及其作用钎焊中使用的中性气体主要是氩，个别情况下也用氮。氩是惰性气体，主要是起保护作用，没有直接去除氧化膜的能力。有的氧化膜的清除是借助于氧化物的分解以及在液态钎料的吸附作用下氧化膜强度的降低、弥散并溶解于钎料中。由表可见，大部分金属氧化物的分解温度高于金属熔点甚至沸点。可知，在钎焊过程中不可能单纯依靠加热来求得氧化物的分解。14Confidential、烙铁钎焊(iron soldering)特点：温度低 应用范围：1、适用于钎焊温度低于300的软钎焊（用锡铅或铅基钎料）2、钎焊薄件、小件需钎剂 钎
8、钎焊方法与工艺焊方法与工艺15Confidential、火焰钎焊(torch brazing;torch soldering)特点：简单灵活、应用广泛 应用范围：一般应用中性焰或轻微炭化焰/通用气焊炬或专用钎焊炬（软钎焊也可用喷灯）先加热工件：1、适用于钎焊某些受焊件形状、尺寸及设备等限制而不能用其它方法钎焊的焊件 2、可采用火焰自动钎焊 3、可焊接钢、不锈钢、硬质合金、铸铁、铜、银、铝等及其合金 4、常用钎料有铜锌、铜磷、银基、铝基及锌铝钎料 钎钎焊方法与工艺焊方法与工艺16Confidential 3、浸渍钎焊(dip brazing;dip soldering)（盐浴及金属浴，适合于大批
9、量生产）钎钎焊方法与工艺焊方法与工艺17Confidential 4、波峰钎焊(flow soldering;wave soldering;spray soldering)（金属浴钎焊的一种变种，主要用于钎焊印刷电路板）5、电阻钎焊(resistance brazing)（加热极快，生产率高）钎钎焊方法与工艺焊方法与工艺18Confidential 6、感应钎焊(induction brazing)（加热迅速，氧化 少，主要钎焊比较小的工件）钎钎焊方法与工艺焊方法与工艺19Confidential 二、钎焊工艺二、钎焊工艺钎焊生产工艺包括钎焊前工件表面准备、装配、安置钎料、钎焊、钎后处理等各工
10、序。1 1、钎焊接头设计、钎焊接头设计设计钎焊接头时，首先应考虑接头的强度，其次还要考虑如何保证组合件的尺寸精度、零件的装配定位、钎料的安置、钎焊接头的间隙等工艺问题。钎焊接头大多采用搭接形式。在生产实践中，对采用银基、铜基、镍基等强度较高的钎料钎焊接头，搭接长度通常取为薄件厚度的23倍；对用锡铅等软钎料钎焊接头，可取为薄件厚度的45倍，但不希望搭接长度大于15mm。20Confidential 板搭接板搭接 套接管结构套接管结构圆杆件接头圆杆件接头 圆杆圆杆-平板接头平板接头21Confidential 钎焊的各种接头形式钎焊的各种接头形式钎焊的各种接头形式钎焊的各种接头形式 a)平板钎焊的
11、接头形式 1、2、3对接形式 4盖板形式 5、6搭接形式 7双盖板形式8搭接加盖板形式 9、10弯边和锁边形式 22Confidential b)T形和斜角钎焊的接头形式 11、22、13、14、T形接头 15、16、17、18、19、20、21斜角形式 23Confidential c)管或棒与板的接头形式 26、30较少用 27、28、29常用 31、32、33多用 34、35、36板厚接头 24Confidential d)线接触钎焊的接头形式 37一些典型接头38管状散热器接头39夹层结构接头40蜂窝结构接头 25Confidential e)管件钎焊的接头形式 22内孔径相同 23外
12、径相同24外径允许有差别 25不能有差别的外径 26Confidential 钎焊接头的定位方法 a)重力定位 b)紧配合 c)滚花 d)翻边 e)扩口 f)旋压 g)模锻 h)收口 27Confidential i)咬边 j)开槽和弯边 k)夹紧 l)定位销 m)螺钉 n)铆接 o)点焊 28Confidential 2、焊件表面准备钎焊前必须仔细地清除工件表面的氧化物、油脂、脏物及油漆等。有时，钎焊前还必须将零件预先镀覆某种金属层。(1)清除油污油污可用机溶剂去除。常用的有机溶剂有酒精、四氯化碳、汽油、三氯乙烯、二氯乙烷及三氯乙烷等。(2)清除氧化物钎焊前，零件表面的氧化物可用机械方法、化学浸蚀法和电化学浸蚀方法进行。29Confidential 3、装配和固定 钎料的放置 在各种钎焊方法中，除火焰钎焊和烙铁钎焊外，大多数是将钎料预先安置在接头上的。安置钎料时应尽可能利用钎料的重力作用和间隙的毛细作用来促进钎料填满间隙。膏状钎料应直接涂在钎焊处；粉末状钎料可用粘结剂调合后粘附在接头上。30Confidential 钎料的放置方法 a)环状钎料的放置 1、2环状钎料的合理放置 3、4防止沿法兰平面流失的放置5、6钎料紧贴接头的放置 7、8接头上开出钎料放置槽 31Confidential b)箔状钎料的放置 P代表施加压力 Thank You!
