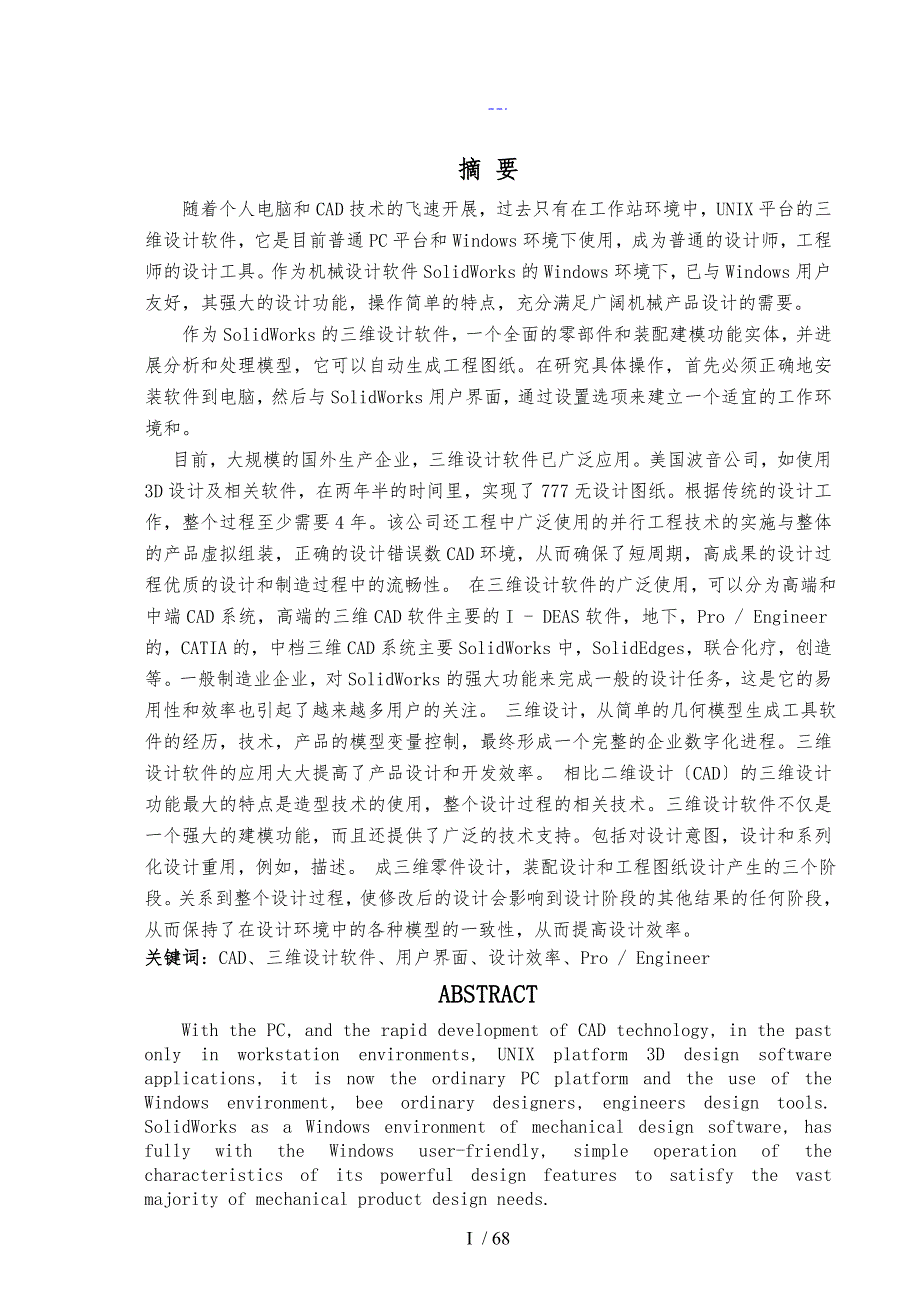

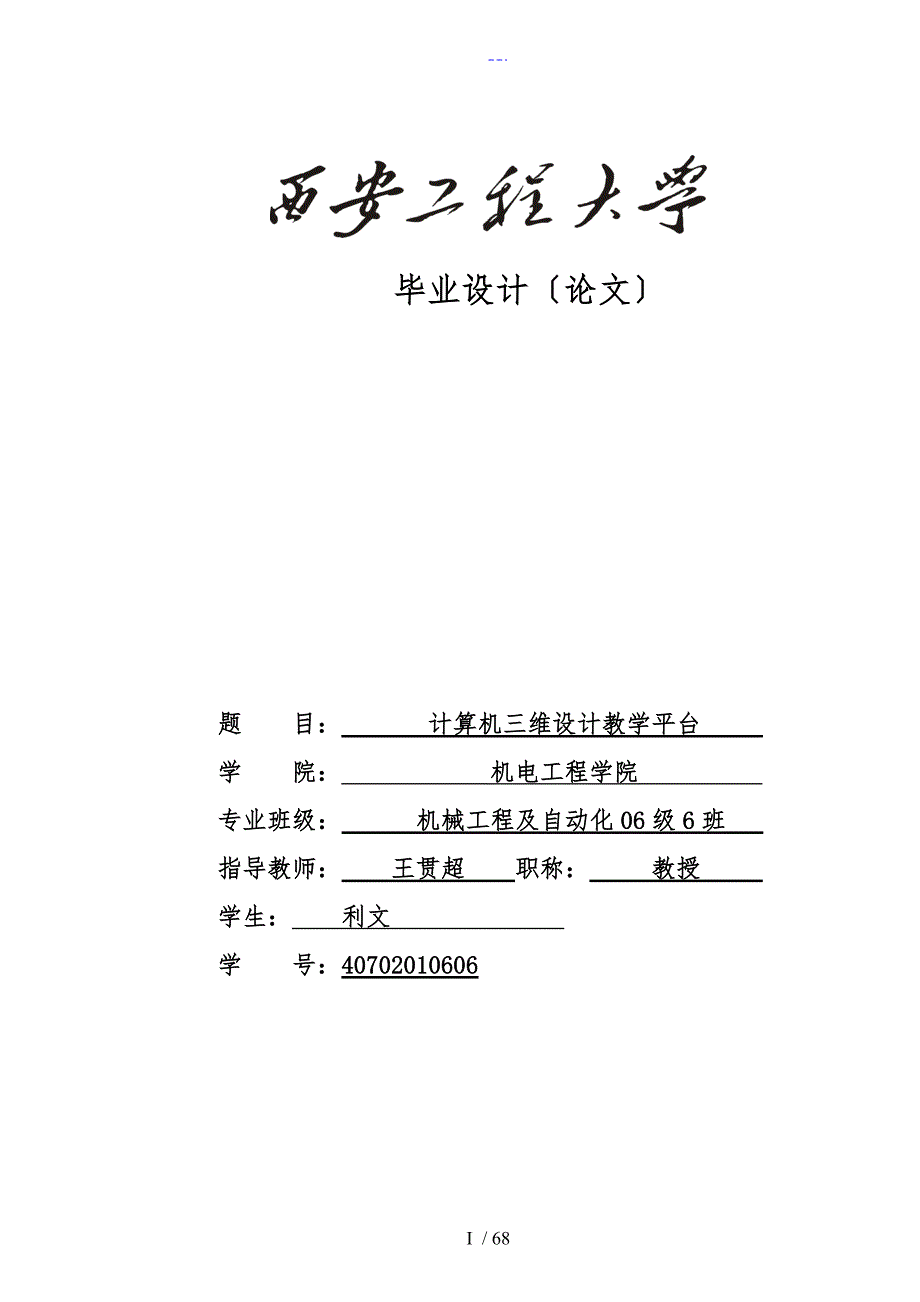

1、 毕业设计论文题 目： 计算机三维设计教学平台 学 院： 机电工程学院 专业班级： 机械工程及自动化06级6班 指导教师： 王贯超 职称： 教授 学生： 利文 学 号：4070201060663 / 68摘 要随着个人电脑和CAD技术的飞速开展，过去只有在工作站环境中，UNIX平台的三维设计软件，它是目前普通PC平台和Windows环境下使用，成为普通的设计师，工程师的设计工具。作为机械设计软件SolidWorks的Windows环境下，已与Windows用户友好，其强大的设计功能，操作简单的特点，充分满足广阔机械产品设计的需要。 作为SolidWorks的三维设计软件，一个全面的零部件和装配

2、建模功能实体，并进展分析和处理模型，它可以自动生成工程图纸。在研究具体操作，首先必须正确地安装软件到电脑，然后与SolidWorks用户界面，通过设置选项来建立一个适宜的工作环境和。目前，大规模的国外生产企业，三维设计软件已广泛应用。美国波音公司，如使用3D设计及相关软件，在两年半的时间里，实现了777无设计图纸。根据传统的设计工作，整个过程至少需要4年。该公司还工程中广泛使用的并行工程技术的实施与整体的产品虚拟组装，正确的设计错误数CAD环境，从而确保了短周期，高成果的设计过程优质的设计和制造过程中的流畅性。 在三维设计软件的广泛使用，可以分为高端和中端CAD系统，高端的三维CAD软件主要的

3、I - DEAS软件，地下，Pro / Engineer的，CATIA的，中档三维CAD系统主要SolidWorks中，SolidEdges，联合化疗，创造等。一般制造业企业，对SolidWorks的强大功能来完成一般的设计任务，这是它的易用性和效率也引起了越来越多用户的关注。 三维设计，从简单的几何模型生成工具软件的经历，技术，产品的模型变量控制，最终形成一个完整的企业数字化进程。三维设计软件的应用大大提高了产品设计和开发效率。 相比二维设计CAD的三维设计功能最大的特点是造型技术的使用，整个设计过程的相关技术。三维设计软件不仅是一个强大的建模功能，而且还提供了广泛的技术支持。包括对设计意图

4、设计和系列化设计重用，例如，描述。 成三维零件设计，装配设计和工程图纸设计产生的三个阶段。关系到整个设计过程，使修改后的设计会影响到设计阶段的其他结果的任何阶段，从而保持了在设计环境中的各种模型的一致性，从而提高设计效率。关键词：CAD、三维设计软件、用户界面、设计效率、Pro / EngineerABSTRACTWith the PC, and the rapid development of CAD technology, in the past only in workstation environments, UNIX platform 3D design software appl

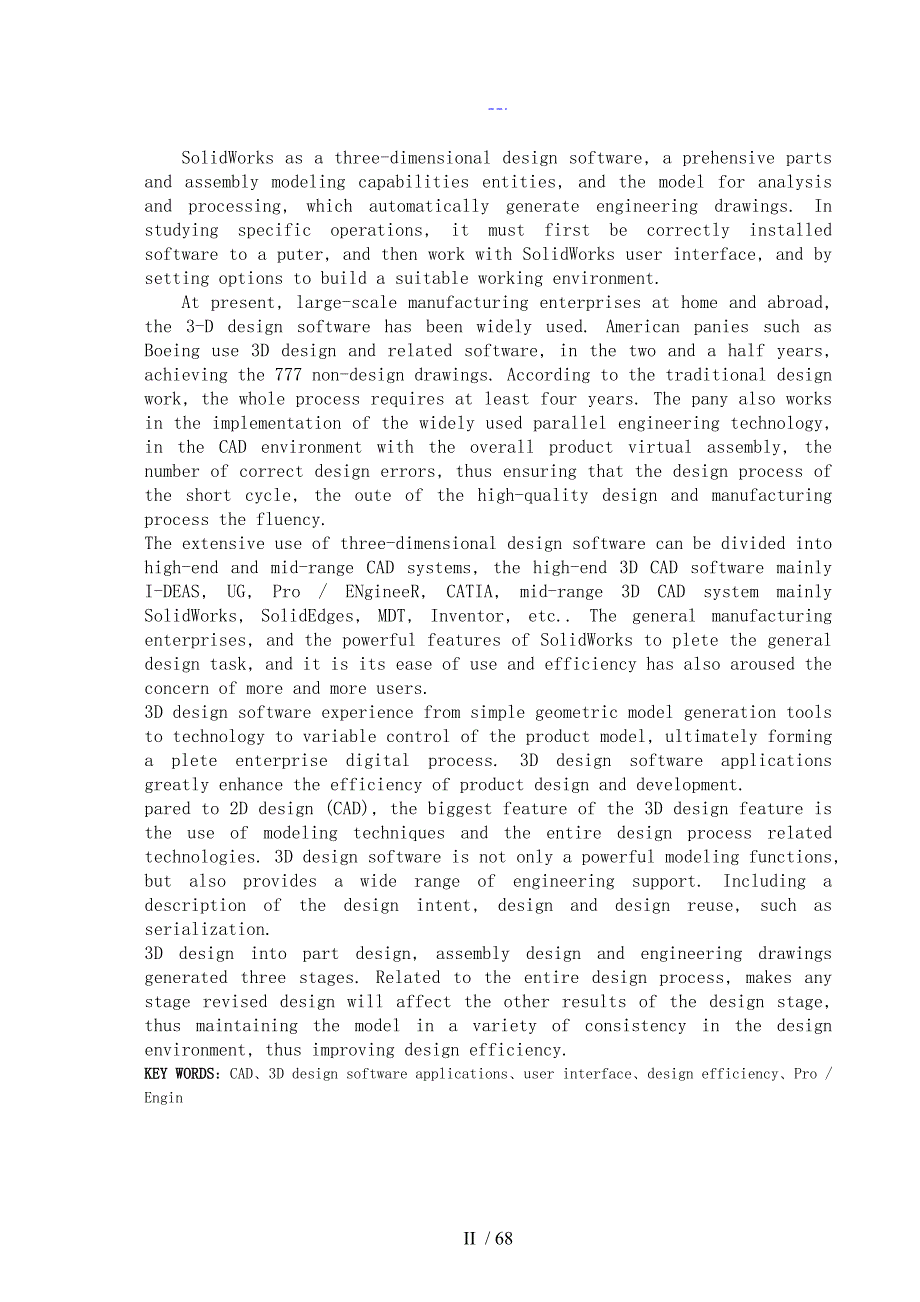

5、ications, it is now the ordinary PC platform and the use of the Windows environment, bee ordinary designers, engineers design tools. SolidWorks as a Windows environment of mechanical design software, has fully with the Windows user-friendly, simple operation of the characteristics of its powerful de

6、sign features to satisfy the vast majority of mechanical product design needs. SolidWorks as a three-dimensional design software, a prehensive parts and assembly modeling capabilities entities, and the model for analysis and processing, which automatically generate engineering drawings. In studying

7、specific operations, it must first be correctly installed software to a puter, and then work with SolidWorks user interface, and by setting options to build a suitable working environment. At present, large-scale manufacturing enterprises at home and abroad, the 3-D design software has been widely u

8、sed. American panies such as Boeing use 3D design and related software, in the two and a half years, achieving the 777 non-design drawings. According to the traditional design work, the whole process requires at least four years. The pany also works in the implementation of the widely used parallel

9、engineering technology, in the CAD environment with the overall product virtual assembly, the number of correct design errors, thus ensuring that the design process of the short cycle, the oute of the high-quality design and manufacturing process the fluency. The extensive use of three-dimensional d

10、esign software can be divided into high-end and mid-range CAD systems, the high-end 3D CAD software mainly I-DEAS, UG, Pro / ENgineeR, CATIA, mid-range 3D CAD system mainly SolidWorks, SolidEdges, MDT, Inventor, etc. The general manufacturing enterprises, and the powerful features of SolidWorks to p

11、lete the general design task, and it is its ease of use and efficiency has also aroused the concern of more and more users. 3D design software experience from simple geometric model generation tools to technology to variable control of the product model, ultimately forming a plete enterprise digital

12、 process. 3D design software applications greatly enhance the efficiency of product design and development. pared to 2D design (CAD), the biggest feature of the 3D design feature is the use of modeling techniques and the entire design process related technologies. 3D design software is not only a po

13、werful modeling functions, but also provides a wide range of engineering support. Including a description of the design intent, design and design reuse, such as serialization. 3D design into part design, assembly design and engineering drawings generated three stages. Related to the entire design pr

14、ocess, makes any stage revised design will affect the other results of the design stage, thus maintaining the model in a variety of consistency in the design environment, thus improving design efficiency.KEY WORDS：CAD、3D design software applications、user interface、design efficiency、Pro / Engin目 录第1章

15、 概 述11.1 SolidWorks开展过程11.2 课题的提出和研究意义21.2.1 课题提出的背景21.2.2 课题的研究意义31.3 主要研究容5第2章 主流三维软件比拟72.1 SolidWorks软件特点72.1.1特点72.1.2全动感用户界面72.1.3 配置管理82.1.4 协同工作82.1.5 装配设计82.1.6 工程图92.2 SolidWorks2010更新容92.2.1继续改善设计功能102.2.2 全新环保评估工具102.3 SolidWorks2008功能更新112.3.1 提升客户体验122.3.2帮助客户设计更好的产品122.4 PRO/E功能介绍132.4

16、1 PRO/E的概述132.4.2 PRO/E的特点和优势132.5 UG产品的特点152.5.1 UG特点152.5.2 UG各功能模块162.6 AutoCAD192.6.1 简介192.6.2 特点202.6.3 根本功能202.6.4 新增功能212.6.5 AutoCAD画图技巧212.7 SolidWorks与Pro/E比拟242.8 SolidWorks的优点262.8.1 全动感用户界面262.8.2 灵活的草图绘制和检查功能272.8.3 强大的特征建立能力和零件与装配的控制能力272.8.4 快速生成符合GB的工程图272.8.5 分析272.9 SolidWorks缺点

17、28第 3章 Solidworks功能介绍293.1 草图设计293.1.1 草图的根本知识293.1.2 草图绘制简介313.2零件建模特征363.2.1 零件模板定制363.2.2 零件建模的根本规那么373.2.3 拉伸凸台/基体373.2.4 拉伸薄壁383.2.5 拔模拉伸383.2.6 拉伸切除393.2.7 组合393.2.8 旋转凸台/基体413.2.9 旋转切除413.2.10 圆角和倒角413.2.11 阵列433.2.12 扫描453.2.13 放样453.2.14 抽壳与筋463.2.15 拔模483.2.16 异型孔向导483.2.17 系列零件设计493.2.18

18、系列零件设计表503.2.19 特征库513.2.20 零件模型的装饰523.2.21 零件模型外观色彩523.2.22 文字标记装饰53第4章 视频教材554.1 认识窗口554.2 插入图片564.3 添加超57第5章 总结与展望605.1 总结605.2 展望60参考文献62致 64诚信申明65第1章 概述1.1 SolidWorks开展过程SolidWorks公司成立于1993年，由PTC公司的技术副总裁与CV公司的副总裁发起，总部位于马萨诸塞州的康克尔郡Concord,Massachusetts，当初所赋予的任务是希望在每一个工程师的桌面上提供一套具有生产力的实体模型设计系统。从19

19、95年推出第一套SolidWorks三维机械设计软件至今，它已经拥有位于全球的办事处，并经由300家经销商在全球140个国家进展销售与分销该产品。SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的开展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM产业中获利最高的公司。良好的财务状况和用户支持使得SolidWorks每年都有数十乃至数百项的技术创新，公司也获得了很多荣誉。该系统在1995-1999年获得全球微机平台CAD系统评比第一名；从1995年至今，已经累计获得十七项国际大奖，其中仅从1999年起，美国权威的CAD专业杂

20、志CADENCE连续4年授予SolidWorks最正确编辑奖，以表彰SolidWorks的创新、活力和简明。至此，SolidWorks所遵循的易用、稳定和创新三大原那么得到了全面的落实和证明，使用它，设计师大大缩短了设计时间，产品快速、高效地投向了市场。 由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。终于在1997年由法国达索公司以三亿一千万美元的高额市值将SolidWorks全资并购。公司原来的风险投资商和股东，以一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。并购后的SolidWorks以原来的品牌和管理技

21、术队伍继续独立运作，成为CAD行业一家高素质的专业化公司，SolidWorks三维机械设计软件也成为达索企业中最具竞争力的CAD产品。 由于使用了Windows OLE技术、直观式设计技术、先进的parasolid核由剑桥提供以及良好的与第三方软件的集成技术，SolidWorks成为全球装机量最大、最好用的软件。资料显示，目前全球发放的SolidWorks软件使用许可约28万，涉及航空航天、机车、食品、机械、国防、交通、模具、电子通讯、医疗器械、娱乐工业、日用品/消费品、离散制造等分布于全球100多个国家的约3万1千家企业。在教育市场上，每年来自全球4，300所教育机构的近145，000名学生

22、通过SolidWorks的培训课程。据世界上著名的人才检索，与其它3D CAD系统相比，与SolidWorks相关的招聘广告比其它软件的总合还要多，这比拟客观地说明了越来越多的工程师使用SolidWorks，越来越多的企业雇佣SolidWorks人才。据统计，全世界用户每年使用SolidWorks的时间已达5500万小时。 在美国，包括麻省理工学院MIT、斯坦福大学等在的著名大学已经把SolidWorks列为制造专业的必修课，国的一些大学教育机构如清华大学、航空航天大学、理工大学、教育局等也在应用SolidWorks进展教学。相信在未来的58年，SolidWorks将会成为与当今AutoCAD

23、一样，成为3D普及型主流软件乃至于CAD的行业标准。主要竞争对手有：西门子公司的UG NX，PTC公司的PRO/E，AutoDesk公司的Inventor。1.2 课题的提出和研究意义1.2.1 课题提出的背景计算机三维设计是将计算机技术与工程设计结合起来的新一代数字化、虚拟化、智能化设计平台的根底，是培育创新型人才的重要手段。目前，我国企业广泛、深入应用三维设计技术，从根本上改变了传统的设计、生产、组织模式，大大提高了设计质量和缩短设计工程周期。为了适应这一开展，高等院校加大三维创新设计方面的教育，已是大势所趋。基于这一考虑，我校于2008-2009学年第一学期面向06级机械工程及自动化专业

24、六个班开展了32学时的?SolidWorks机械设计?课程，经过两届学生的学习，取得了良好的教学效果。目前，此课程更名为?计算机三维建模与分析?，学时数增加为40学时，面向机械工程及自动化、工业设计、材料成型及工业工程等四个专业12个班，教学面广、班级和学生多。为了适应这一新教学形势的需要，必须改良现在的教学方法和手段。本工程的目标是通过教学方法和手段的改革，探索出一条能充分调动学生学习的积极性、培养和提高学生创新意识、创新能力和综合素质的路子。主要工作包括：1改革教学大纲在原有教学大纲的根底上，增加标准件、常用件设计，仿真设计及实验环节等三个方面教学容。重点在于增加学生动手能力的训练和提高学

25、生解决实际工程设计问题的能力。2制作多媒体教材在三维设计教学中，会涉及大量的零件图、三维实体图和装配图等图形，并且还会涉及到各种计算机设计软件的操作界面，优秀的多媒体教学手段不仅可以大大提高教学的效率，而且还会有效的促进教学质量的提高。另外，在制作多媒体教材时，要突出加强有关视频辅导容方面的，力争使得所制作多媒体教材更有利于学生的课下自学。3制作视频辅导教材为了能有效的提高学生的学习兴趣，增加学生动手能力的训练，针对典型设计教学问题制作视频辅导教材，利用计算机平台，通过图文声貌的方式，对学生的学习进展视频辅导，极大的方便了学生的课下学习及各章节作用的辅助。4编写习题集通过下厂学习和调研，广泛的

26、收集各类零部件的设计资料，汇编?三维设计习题集?，以供机械类及相近专业学生的学习。通过以上各教学环节的改革措施，确保本工程的整体性与可行性，使学生在对本课程的学习过程中，得到全方位的指导、催促和资源的有力支持及保障，利于学生更好的学好本课程。另外，通过本工程的教学实施后，可进一步围绕全国性的大学生3D大赛做一些准备工作，以此宗旨作为可持续协调开展的研究。1.2.2 课题的研究意义制图是以工程图样为研究对象,培养学生从二维工程图样想象三维形体(读图) 、从三维形体绘制二维工程图样(绘图)的能力,是工科院校学生接触的第一门实践性和理论性都很强且必须修完的专业根底课,它对培养学生严密的逻辑思维、严谨

27、的治学作风起着非常重要的作用,可为后续课程的学习甚至学生将来的工程能力的积累打下坚实的根底。近年来,随着各课程教改的推进等原因,机械制图课时越来越少,教师上课用多媒体授课的越来越多,学生普遍反映该课程“一听就懂,一做就错,学习难度大。这对机械制图传统的教学模式提出了前所未有的挑战。任务驱动教学法基于探究性和协作性学习,是建构主义学习理论在课堂教学中的具体表现模式,指在整个教学过程中,以假设干个具体任务为主题,在完成各个任务的过程中介绍和学习根本知识和技能,最后用展示任务成果的形式来表达教和学的成就。任务驱动教学法强调能力本位,教师在教学过程中不断地给学生布置任务,让学生有明确的学习目标,这样能

28、较好地激发学生学习的兴趣,让学生自主学习,积极、主动地用所学知识去解决完成任务时所遇到的问题,同时在解决问题的过程中又学习到新的知识和技能,而任务中产生的成果会让学生很有成就感和满足感,激发他再次学习的愿望,如此良性循环,逐步提高学生的各项能力。该教学法打破了传统的提出概念解释概念举例说明学生练习循序渐进的教学模式,较为符合当前高等教育的开展趋势。SolidWorks是美国SolidWorks公司于1995年推出的中档层次的三维实体建模软件, 该软件完全采用微软Windows图形界面,极易学易用,它基于特征造型,将产品设计置于3D空间环境中进展,“全动感操作,所见即所得,在图形上可以给人很强的

29、感性认识和空间概念,对制图初学者是个很好的助手。因此,将任务驱动教学法与SolidWorks软件相结合,应用于机械制图课程教学,对解决当前机械制图教学中存在的问题有着积极的意义。现从单门课程的角度出发,提出了符合机械制图知识体系的任务驱动制图教学法。1SolidWorks对机械制图教学的改革用SolidWorks对机械制图教学进展改革的必要性:目前各高校在机械制图教学中根本上都增加了多媒体课件, CA I课件集文字、图象、图形、动画、声音于一体,教法生动、形象、直观,课堂信息量大,这弥补了传统教学用模型、挂图等讲解形体构造关系的缺乏,教师上课不再是黑板加粉笔,很大程度上提高了课堂效率,但用多媒

30、体课件教学有个致命的弱点,就是课件平台通常是封闭的,课件容不能根据教学对象、教学容、教学地点、教学风格等随意改变。用SolidWorks进展机械制图教学,这些问题都将不存在。SolidWorks在机械制图教学中的应用: SolidWorks有强大的建模功能,这能够帮助学生快速有效地建立起空间概念,并且在建模过程中人机图形交互,完全满足教学中各个因素的变化。在根本体中的应用:利用SolidWorks的拉伸、旋转等特征可快速地进展根本体的建模,如棱柱、棱锥、圆柱、球等,建模完成后利用“标准视图命令使学生理解点、线、面的投影,同时还可以演示三视图、轴测图的形成过程,以及由立体画三视图,特别在讲解相贯

31、线、截交线画法时,只要使根本体与根本体或平面在不同位置相交,无论是实体部的还是外部的相贯线或截交线,都会自动产生,直观性强,教师可以轻易教会学生找到两实体相贯线或截交线上的特殊点,并讲解作图步骤。在组合体中的应用:机械制图中讲,组合体是由根本体通过叠加、切割或二者综合形成的,其表达方法有视图、剖视图、断面图等。SolidWorks中,利用回溯棒功能可了解组合体的形成,利用“参考某一面去切割(仅显示) 图标按钮可查看物体部的详细情况 3 ; 利用“投影视图、“辅助视图、“局部视图图标按钮可建立组合体的根本视图、向视图、斜视图、局部视图;利用“剖面视图、“旋转剖视图、“断开的剖视图图标按钮可建立组

32、合体的各种剖视图、断面图。在标准件和常用件中的应用:标准件和常用件是机械制图中较为重要的容,国家标准对该局部的规定也最多。SolidWorks 配有Toolbox 库, 其中包含了BSI,CISC, ISO等标准的标准件和常用件,讲课时教师可直接从库中调用相应零件,让学生了解标准件和常用件的形成和构造,同时教师还可根据国标动态修改被调用的标准件和常用件的参数,让学生对标准件和常用件中各根本要素有最直观的感性认识,帮助其对相应要素含义、计算、标注方法的记忆。在零件图、装配图中的应用: SolidWorks有Anima2tor插件,可方便地演示装配体的装配过程;利用“爆炸视图命令可以展示整个装配体

33、中各个零件的位置关系和装配关系,帮助学生提高阅读装配图的能力,在零件测绘、由装配图拆画零件图时都可帮助学生理解。2制图教学法整体设计现代的职业岗位除要求从业者具有必要的岗位职业知识和技能外,还要求从业者具有很好的工程素质能力,劳动部对此特别规定了职业岗位八种核心能力,包括与人交流、与人合作、信息处理、数字应用、外语应用、解决问题、创新革新和自我提高能力,高等教育特别是高职教育都应围绕该目的来展开教学。工程图样抽象又空洞,需要绘图人很强的空间想象力和逻辑思维能力,但初学者往往不具备这样的能力,将教学环境置于SolidWorks中进展,二维平面和三维立体穿插切换,在二维平面中讲授图样的绘制,在三维

34、立体中讲授图样的识读,需要时可二者组合进展,用三维立体帮助学生逻辑思维,理解图形,建立空间概念,最终使学生能正确进展工程图样的识读和绘制。教学时将学生分组,每组完成不同的但包含一样知识点的、非常具体的任务,不强制要求任务完成的方式与方法,而任学生自由发挥,让学生在掌握必要的知识和技术技能的同时,自身综合能力有所提高。1.3主要研究容本课题通过对Solidworks绘图平面图、三维图以及工程图的讲解，将Solidworks绘图的各种功能与技巧系统的展现出来。此外，通过与Pro/E、UG、autoCAD等绘图软件功能的比拟更进一步的说明Solidworks所具有的灵活性和实用性。以Solidwor

35、ks总体功能为研究对象，主要从以下几方面对Solidworks进展了深入研究：1介绍Solidworks的根本知识，主要是Solidworks的功能及应用领域、工作界面、根本操作方法以及有关Solidworks软件的专业术语等容。2介绍草图绘制的相关容，主要针对草图绘制、草图编辑、草图标注以及草图的几何约束等一系列工具的功能和使用方法做详细的介绍。3介绍根底特征和基准特征创立的相关知识，具体容包括基准特征的创立方法和设计过程，以及创立拉伸旋转、扫描和放样等实体特征的方法和技巧。4介绍设计特征、细节特征和编辑特征的创立方法，主要介绍孔、筋、圆顶、圆角、抽壳、拔模、镜像、阵列和复制等特征的功能及创

36、立方法。5介绍曲面的根底，通过绘制曲线，由曲线构面，并结合延展、延伸、缝合以及剪裁等编辑操作，使学生能够快速掌握曲面造型的操作方法。6通过实例全面介绍组件装配设计的根本原理和方法，从而使装配体模型具有清晰的层次性、构造性等特点。7详细介绍设计钣金件的一般方法，以及其他转换成钣金零件和钣金关联设计的操作方法。8介绍与工程图相关的知识，主要包括设置工程图环境、创立标准视图和派生视图、调整视图以及为工程图标注尺寸、添加注解的操作方法。9通过视频由浅至深的对Solidworks建模环境中各类用于创立实体、曲面、装配体和工程图等工具的功能、具体的使用方法，以及各类常见零件构造的分析和创立实体模型时的一半

37、绘制步骤，做详细的介绍。第2章 主流三维软件比拟2.1 SolidWorks软件特点2.1.1 特点Solidworks软件功能强大，组件繁多。 Solidworks 功能强大、易学易用和技术创新是SolidWorks 的三大特点，使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能，同时对每个工程师和设计者来说，操作简单方便、易学易用。 对于熟悉微软的Windows系统的用户，根本上就可以用SolidWorks 来搞设计了。SolidWorks独有的拖拽

38、功能使用户在比拟短的时间完成大型装配设计。SolidWorks资源管理器是同Windows资源管理器一样的CAD文件管理器，用它可以方便地管理CAD文件。使用SolidWorks ，用户能在比拟短的时间完成更多的工作，能够更快地将高质量的产品投放市场。 在目前市场上所见到的三维CAD解决方案中，SolidWorks是设计过程比拟简便而方便的软件之一。美国著名咨询公司Daratech所评论：“在基于Windows平台的三维CAD软件中，SolidWorks是最著名的品牌，是市场快速增长的领导者。 在强大的设计功能和易学易用的操作包括Windows风格的拖/放、点/击、剪切/粘贴协同下，使用Sol

39、idWorks ，整个产品设计是可百分之百可编辑的，零件设计、装配设计和工程图之间的是全相关的。2.1.2全动感用户界面1只有SolidWorks 才提供了一整套完整的动态界面和鼠标拖动控制。“全动感的的用户界面减少设计步骤，减少了多余的对话框，从而防止了界面的零乱。 2崭新的属性管理员用来高效地管理整个设计过程和步骤。属性管理员包含所有的设计数据和参数，而且操作方便、界面直观。3用SolidWorks资源管理器可以方便地管理CAD文件。SolidWorks资源管理器是唯一一个同Windows资源器类似的CAD文件管理器。 4 特征模版为标准件和标准特征，提供了良好的环境。用户可以直接从特征模

40、版上调用标准的零件和特征，并与同事共享。 5SolidWorks 提供的AutoCAD模拟器，使得AutoCAD用户可以保持原有的作图习惯，顺利地从二维设计转向三维实体设计。2.1.3 配置管理配置管理是SolidWorks软件体系构造中非常独特的一局部，它涉及到零件设计、装配设计和工程图。配置管理使得你能够在一个CAD文档中，通过对不同参数的变换和组合，派生出不同的零件或装配体。2.1.4 协同工作1SolidWorks 提供了技术先进的工具，使得你通过互联网进展协同工作。2通过eDrawings方便地共享CAD文件。eDrawings是一种极度压缩的、可通过电子发送的、自行解压和浏览的特殊

41、文件。 3通过三维托管展示生动的实体模型。三维托管是SolidWorks提供的一种效劳，你可以在任何时间、任何地点，快速地查看产品构造。 4SolidWorks 支持Web目录，使得你将设计数据存放在互联网的文件夹中，就象存本地硬盘一样方便。 5用3D Meeting通过互联网实时地协同工作。3D Meeting是基于微软 NetMeeting的技术而开发的专门为SolidWorks设计人员提供的协同工作环境。2.1.5 装配设计1在SolidWorks 中，当生成新零件时，你可以直接参考其他零件并保持这种参考关系。在装配的环境里，可以方便地设计和修改零部件。对于超过一万个零部件的大型装配体，

42、SolidWorks 的性能得到极大的提高。 2SolidWorks 可以动态地查看装配体的所有运动，并且可以对运动的零部件进展动态的干预检查和间隙检测。 3用智能零件技术自动完成重复设计。智能零件技术是一种崭新的技术，用来完成诸如将一个标准的螺栓装入螺孔中，而同时按照正确的顺序完成垫片和螺母的装配。 4镜像部件是SolidWorks 技术的巨大突破。镜像部件能产生基于已有零部件包括具有派生关系或与其他零件具有关联关系的零件的新的零部件。 5SolidWorks 用捕捉配合的智能化装配技术，来加快装配体的总体装配。智能化装配技术能够自动地捕捉并定义装配关系。2.1.6工程图1SolidWork

43、s 提供了生成完整的、车间认可的详细工程图的工具。工程图是全相关的，当你修改图纸时，三维模型、各个视图、装配体都会自动更新。 2从三维模型中自动产生工程图，包括视图、尺寸和标注。 3增强了的详图操作和剖视图，包括生成剖中剖视图、部件的图层支持、熟悉的二维草图功能、以及详图中的属性管理员。 4使用RapidDraft技术，可以将工程图与三维零件和装配体脱离，进展单独操作，以加快工程图的操作，但保持与三维零件和装配体的全相关。 5用交替位置显示视图能够方便地显示零部件的不同的位置，以便了解运动的顺序。交替位置显示视图是专门为具有运动关系的装配体而设计的独特的工程图功能。2.2 SolidWorks

44、2010更新容SolidWorks2010 提供的大量新功能可提高设计师和工程师的工作效率。例如，正在申请专利的快速尺寸标注功能可显示新的尺寸放置替代方案，并整齐匀称地重新布置现有尺寸，从而为所选尺寸腾出空间。配置发布器使用户可方便地将界面发布到 3D ContentCentral® 效劳，从而可容易地配置替代模型。正在申请专利的灵巧鼠标手势在简化手部动作方面作出了空前的改良。SolidWorks 2010 还提供了大大加强的参考平面创立方法丶钣金功能丶焊接性能丶组件镜像功能和直接编辑工具。使用 PhotoView 360，初学者也能象高手那样设计照片级图像渲染效果。SolidWork

45、s 2010相对solidworks2009版本新增改良功能超300项，主要包括如下方面：1草图与特征 2边焊缝及高级梁壳模型 3装配体与配置 4SolidWorks Enterprise PDM 2010 新增功能 5Motion 63DVIA poser 2010 新功能 7工程图2.2.1继续改善设计功能SolidWorks 2010大幅改善了工程图绘制功能，尺寸标注的操作将更为简洁。这包括对多段文字可通过拖拽进展合并、多尺寸标注自动实现等间距布局、零件明细表和公差尺寸标注的灵活编辑等。在装配图中，新版本提供了零部件详细信息的可视化功能，重量、材质、是否外购件、价格等参数还可直接导入Ex

46、cel进展输出。 3D建模工具中增加了盆腔中段平面和相切平面的草图绘制功能，简化了高复杂度模型设计。装配环境下允许进展零部件的准确镜面复制、运动干预检查和参数化应力分析。随上一版本推出的SpeedPak技术也得到进一步增强，该功能可在保持图形完整细节与关联性的同时降低计算机存使用率，从而无需调用大量存便可高效地创立和使用大型装配体及工程图。 此外，对直接导入的实体模型进展编辑是一个非常重要的新特性，这将大幅减少调用旧有设计时的工作量。用户界面看起来使用了Instant3D技术的标尺，直接拖拽即可修改。编辑工具将修改产生的新特征记录于特征树中，因此能轻而易举地将导入模型恢复成原始状态。2.2.2
