Surpac软件在矿山测量中的应用毕业论文.doc

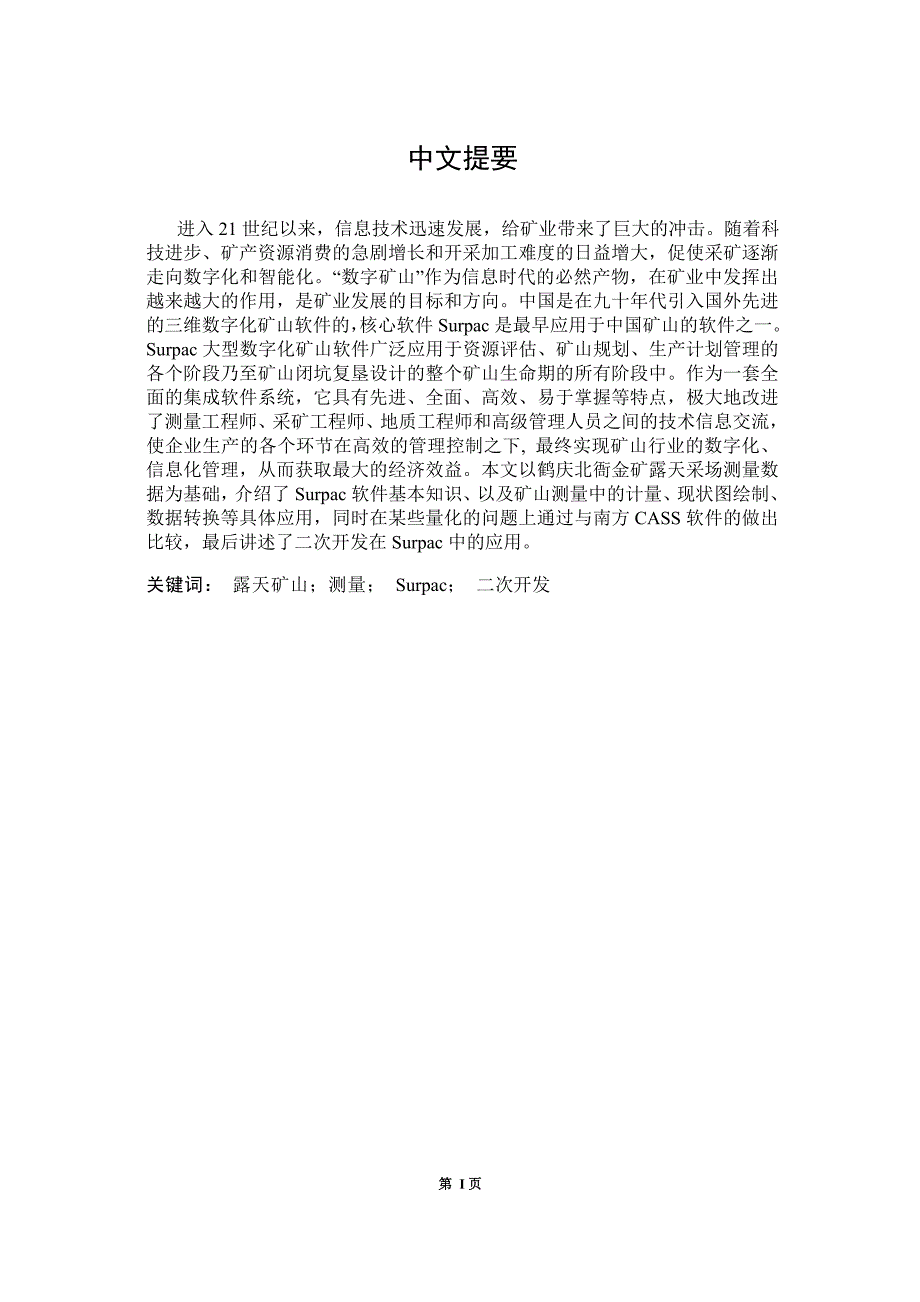

1、 中文提要 进入21世纪以来，信息技术迅速发展，给矿业带来了巨大的冲击。随着科技进步、矿产资源消费的急剧增长和开采加工难度的日益增大，促使采矿逐渐走向数字化和智能化。“数字矿山”作为信息时代的必然产物，在矿业中发挥出越来越大的作用，是矿业发展的目标和方向。中国是在九十年代引入国外先进的三维数字化矿山软件的，核心软件Surpac是最早应用于中国矿山的软件之一。 Surpac大型数字化矿山软件广泛应用于资源评估、矿山规划、生产计划管理的各个阶段乃至矿山闭坑复垦设计的整个矿山生命期的所有阶段中。作为一套全面的集成软件系统，它具有先进、全面、高效、易于掌握等特点，极大地改进了测量工程师、采矿工程师、地

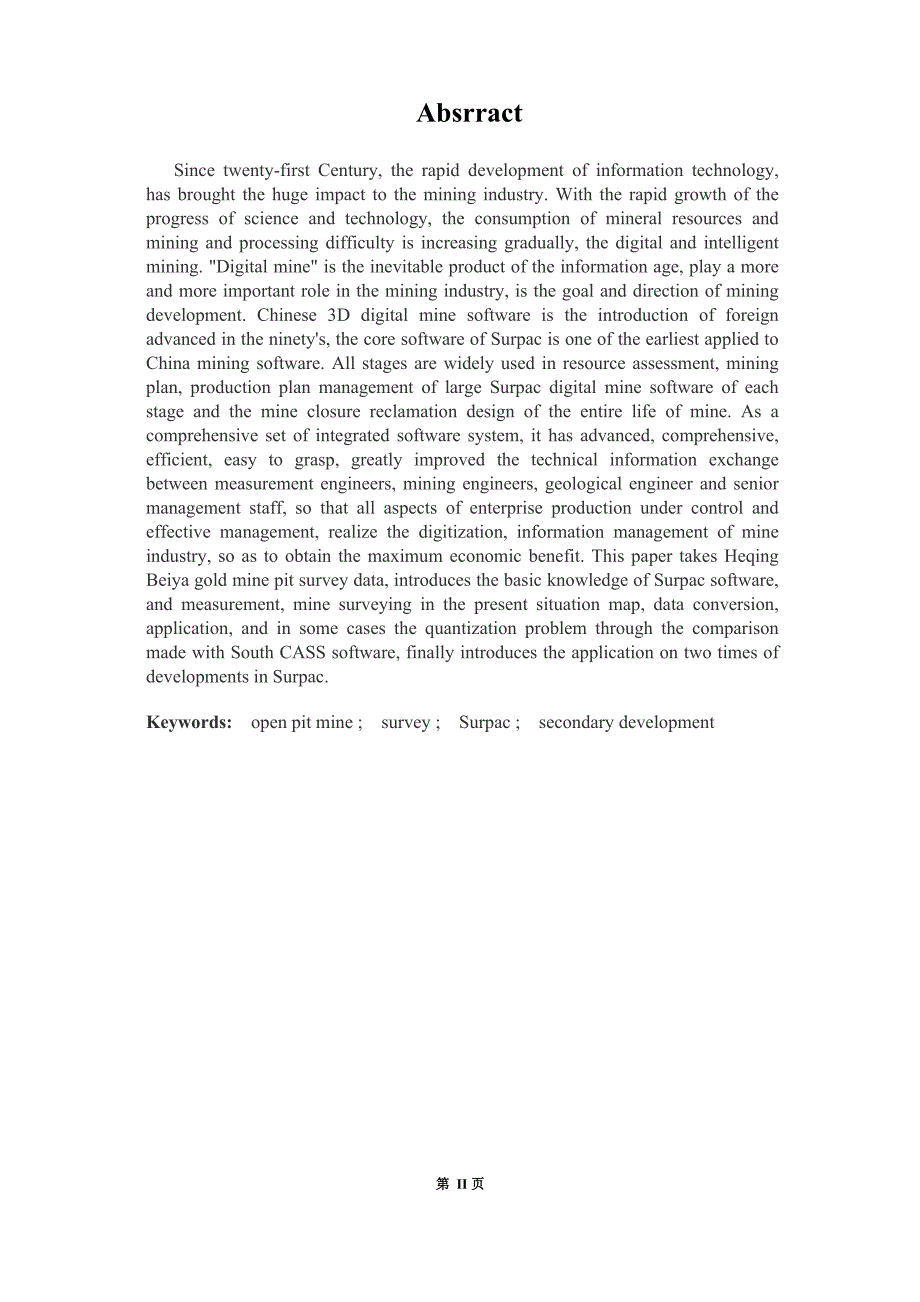

2、质工程师和高级管理人员之间的技术信息交流，使企业生产的各个环节在高效的管理控制之下, 最终实现矿山行业的数字化、信息化管理，从而获取最大的经济效益。本文以鹤庆北衙金矿露天采场测量数据为基础，介绍了Surpac软件基本知识、以及矿山测量中的计量、现状图绘制、数据转换等具体应用，同时在某些量化的问题上通过与南方CASS软件的做出比较，最后讲述了二次开发在Surpac中的应用。关键词： 露天矿山；测量； Surpac； 二次开发 AbsrractSince twenty-first Century, the rapid development of information technology, h

3、as brought the huge impact to the mining industry. With the rapid growth of the progress of science and technology, the consumption of mineral resources and mining and processing difficulty is increasing gradually, the digital and intelligent mining. Digital mine is the inevitable product of the inf

4、ormation age, play a more and more important role in the mining industry, is the goal and direction of mining development. Chinese 3D digital mine software is the introduction of foreign advanced in the ninetys, the core software of Surpac is one of the earliest applied to China mining software. All

5、 stages are widely used in resource assessment, mining plan, production plan management of large Surpac digital mine software of each stage and the mine closure reclamation design of the entire life of mine. As a comprehensive set of integrated software system, it has advanced, comprehensive, effici

6、ent, easy to grasp, greatly improved the technical information exchange between measurement engineers, mining engineers, geological engineer and senior management staff, so that all aspects of enterprise production under control and effective management, realize the digitization, information managem

7、ent of mine industry, so as to obtain the maximum economic benefit. This paper takes Heqing Beiya gold mine pit survey data, introduces the basic knowledge of Surpac software, and measurement, mine surveying in the present situation map, data conversion, application, and in some cases the quantizati

8、on problem through the comparison made with South CASS software, finally introduces the application on two times of developments in Surpac.Keywords: open pit mine ; survey ; Surpac ; secondary development进入21世纪以来，信息技术迅速发展，给采矿业带来了巨大的冲击。随着科技进步、矿产资源消费的急剧增长和开采加工难度的日益增大，促使采矿逐渐走向数字化和智能化。 “数字矿山”作为信息时代的必然产物

9、在矿业中发挥出越来越大的作用，是矿业发展的目标和方向。中国是在九十年代引入国外先进的三维数字化矿山软件的，核心软件Surpac是最早应用于中国矿山的软件之一。 Surpac大型数字化矿山软件广泛应用于资源评估、矿山规划、生产计划管理的各个阶段乃至矿山闭坑复垦设计的整个矿山生命期的所有阶段中。作为一套全面的集成软件系统，它具有先进、全面、高效、易于掌握等特点，极大地改进了测量工程师、采矿工程师、地质工程师和高级管理人员之间的技术信息交流，使企业生产的各个环节在高效的管理控制之下, 最终实现地质/矿山行业的数字化、信息化管理，从而获取最大的经济效益。本文以鹤庆北衙金矿露天采场测量数据为基础，介绍

10、了SURPAC软件在矿山测量中的中的计量、现状图绘制、数据转换等具体应用，同时在某些量化的问题上通过与南方CASS软件的做出比较，以及在Surpac在二次开发。关键词：SURPAC； 露天矿山；测量； 二次开发； 应用目 录 1 前言11.1选题的依据11.2 选题的目的11.3选题的内容12 Surpac软件基础22.1 Surpac软件数据类型22.2 Surpac线文件22.2.1线的结构22.2.2 线的类型32.2.3 描述字段32.2.4编号方式42.2.5 数据范围的表示42.2.6 线文件名称42.2.7 线的方向42.2.8线文件结构52.3 Surpac软件的特点63 CA

11、D与MAPGIS图件导入Surpac73.1 CAD图件导入Surpac软件73.2 MAPGIS图件导入Surpac软件84现状图更新115 表面模型与方量计算135.1 表面模型概念135.2采剥总量计算135.2.1两个DTM间挖方与填方135.2.2按台阶报告两个DTM间挖方与填方156 现状图的绘制166.1图元绘制方式166.1.1 坡顶线的绘制166.1.2 坡脚线的绘制176.1.3 高程点的绘制186.2图元方式映射196.3 打印页设置窗口196.3.1图纸尺寸196.3.2内边框206.3.3标题块206.4成图247 Surpac软件二次开发（实例）277.1 采剥计量

12、的宏录制277.2 现状图绘制的宏录制29结 论1致 谢2参考文献3附 录I第 IV页 1 前言1.1选题的依据进入21世纪以来，信息技术迅速发展，给采矿业带来了巨大的冲击。随着科技进步、矿产资源消费的急剧增长和开采加工难度的日益增大，促使采矿逐渐走向数字化和智能化。1999年召开的首届“国际数字地球”大会上又提出了“数字矿山”的概念。“数字矿山”作为信息时代的必然产物，在矿业中发挥出越来越大的作用，是矿业发展的目标和方向。由于矿山技术的不断发展，数字化技术正不断地渗透到矿业开发的各个过程中，数字矿山的核心是在统一的时间参照与空间框架下，通过真三维可视化表达等不同手段获取海量、多维、动态的矿山

13、信息，并建立矿山信息的分布式共享、协同与利用机制，形成多种灵活便捷的数字方法和模拟工具，最大限度地挖掘和发挥矿山数据的潜能和作用，并贯穿于矿山规划、生产、经营与管理的全过程，保障矿山的科学决策与现代管理。中国是在九十年代引入国外先进的三维数字化矿山软件的，Surpac软件作为先进的三维数字化矿山软件，由于其广泛应用于资源评估、矿山规划、生产计划管理的各个阶段乃至闭坑后的复垦设计的整个矿山生命期的所有阶段，使得Surpac软件在中国的各个领域都有成功的应用。1.2 选题的目的Surpac软件可以形成一整套三维立体的和块体的建模工具，可将土建工程设计、三维模型建立等完全图形化。其实用的进度计划软件

14、包解决了开采计划中物质多样性、目标多样性、采矿地点多样性等复杂情况带来的项目规划难题，真正为用户制定可靠的生产计划和掘进工程计划。作为一套全面的集成软件系统，它具有先进、全面、高效、易于掌握等特点。本论文以实例讲述Surpac软件在露天矿山测量中的具体应用，同时对一些具体量化方面与其他常用软件进行对比。1.3选题的内容由于Surpac 的功能较多，论文主要研究其在露天矿山测量中的应用。首先介绍Surpac软件的一些特别之处，然后以鹤庆北衙金矿露天采场测量数据为基础，介绍了Surpac软件测量模块在矿山测量中的一些具体应用，具体包括CAD与MapGIS数据导入Surpac软件，现场数据的收录，现

15、状图的更新与绘制，采剥计量与按台阶报告剥采总量，同时在方量计算问题上与CASS软件计算进行比较，最后在讲述了软件的二次开发（宏的录制）。2 Surpac软件基础Surpac软件多数操作习惯与常用软件一致，此处只介绍软件的一些与其他软件不同的基础知识，这些基础知识是后续学习软件应用的关键，尤其是Surpac软件的线文件是所有功能操作的基础。在启动Surpac软件之后，可以看到整个Surpac的界面，左边的文件导航器中还会有一些数据文件。Surpac用户界面由10个部分组成：菜单、工具栏、文件导航器、预览窗口、图例面板、图形工作区、属性面板、图层面板、状态栏、消息窗口。2.1 Surpac软件数据

16、类型Surpac 中使用多种不同的文件类型。每种文件类型在浏览器中用一个特定的图标表示。表2-1列出了在Surpac 中常见的文件类型：文件类型文件扩展名描述线文件xxx.str一个线文件中包含一系列三维坐标点，以及相应的一些属性DTM文件xxx.dtm是由.str线文件生成的，能够表示面和实体。一个DTM面是由一组三角形形成的面，用来表示地表或露天坑。一个实体是由一组三角形形成的空间的体，用来表示矿体或巷道测量数据库xxx.sdb用来关联关系型测量数据库。这是一个文本文件，用来告诉Surpac从数据库读取哪些表和字段绘图文件xxx.dwf从绘图模块输出的是dwf格式的绘图文件。可以在Surp

17、ac绘图窗口中打开并编辑它们，或者发送到绘图设备如绘图仪打印出图宏文件xxx.tcl宏是自定义的程序，通过创建宏，可以执行一系列重复性任务或执行一项特定的操作。可以很容易地在Surpac中录制和编辑TCL脚本风格文件xxx.ssiSurpac的风格文件，包含线和DTM的绘制风格，颜色设置，以及默认的Surpac设置表2-1 线文件类型2.2 Surpac线文件Surpac 中最常用的存储信息的文件格式是线文件。线文件包含一个或多个点的坐标信息以及每个点的描述信息。理解Surpac 如何组织和应用存储在线文件中的数据是非常重要的。2.2.1线的结构线文件中的数据分为以下几类： 点 线段 线串线文

18、件中的所有点先组合成段，然后段组成线串。图2-1描述了一个线文件包含线串，线段，和点之间的关系。图2-1 线的结构2.2.2 线的类型线的三种类型 开放线 闭合线 高程点Surpac术语通常表达例字开放线线钻孔轨迹线闭合线多边线矿体边界高程点与线与多边线无关的点炮孔孔口位置表2-2 线的类型2.2.3 描述字段点，线，段可以具有一个或多个相关的描述信息。这些信息存储在描述字段里。描述字段的命名与其排列的顺序保持一致，命名的格式为：D, 比如 D1, D2,D3。例如：矿区内的一个闭合段，可能将金品位，银品位，比重存储在描述字段里。如果按这个顺序存储，则各属性字段为：D1: 金品位 D2: 银品

19、位 D3: 比重2.2.4编号方式Surpac 中的线，段，点通过唯一的编号来区分。可以用不同的线号表示不同的特征线。比如，用1 号线表示坡顶线，2 号线表示坡底线，30003号线表示高程点。Surpac 自动分配段号和点号。2.2.5 数据范围的表示可以通过范围来指定一组数据，比如一组线，一组段，一组点。表示范围的时候中间用逗号(,)隔开，范围包括开始项、结束项、任意步长。格式如下：, 注意：当步长是1 时，可以只用,，而不需要指定步长。 分号(;)用来表示唯一的数值，或者用来分割众多的用逗号表示的范围。表2-3中的例子：所需选择的数值用范围表示描述 1 2 3 4 5 6 7 81,8从1

20、到8，步长为1（隐含）1 3 5 71,7,2从1到7，步长为2 1 61;61和6 2 6 92; 6;92 、6和92 3 4 5 6 92, 6;9从2到6步长为1（隐含）和9表2-3 数据范围表示2.2.6 线文件名称Surpac线文件的名称由以下部分组成，如表2-4：组成部分描述是否必要位置任意字符和数字组合必须ID号只能用数字可选扩展名总是.str必须表2-4 线文件名称例子如表2-5：文件名称位置ID号扩展名Pit.strPit.strBench105.strBench105.str2007design.str2007design.str2007design2.str2007de

21、sign2.str表2-5 线文件名称实例 在文件中不要使用空格，在某些情况下，如果在文件名中使用空格，Surpac将不能正常运行。2.2.7 线的方向当在X/Y平面上查看闭合线时，线上的点有一定顺序，要么是顺时针，要么是逆时针。在计算面积和体积时，线的方向非常重要。 顺时针方向的线，计算其内含的区域。 逆时针方向的线，计算其外部的区域。2.2.8线文件结构可以在文本编辑器中查看线文件结构，在文本编辑器中打开bench105.str文件，图2-2，2-3表示该文件的结构。 第一行是头行记录，包括如下项目：文件名，修改日期，用途，风格文件。bench105,10-Apr-07,SSI_STYLE

22、S:styles.ssi 第二行为轴线记录，轴线有两点构成，在剖面功能中使用，对很多线文件来说，这是不必要的，当不需要时，所有坐标值均为0，轴线两个端点的Y,X,Z值按以下顺序存储;0,0.000,0.000,0.000,0.000,0.000,0.000 第三行是线文件的开始行，它按照以下方式存储; 线号，Y,X,Z,D1，D2，D1002, 2896447.004, 618755.005, 1922.474, , 空行表示一个段的结束 线串1是闭合的因为第一个点和最后一个点坐标是相同的图2-2 线文件结构图2-3 线文件结构 线串8是开放的，因为第一点和最后一点坐标是不同的 线串8由两个段

23、构成 0, 0.000, 0.000, 0.000, END 线文件结束2.3 Surpac软件的特点1. Surpac软件在三维显示方面的功能强大，如图2-4所示，采坑某月的DTM面，台阶可以清晰地看出不需要等高线的来表示1. 图2-4 采坑某月的DTM面2. Surpac集成地质、采矿、测量和管理层的共享信息平台3. Surpac可以利用图层运算功能对图层数据进行运算，包括加固定值、乘常数、XYZ互换4. 利用两个时期的DTM,快速运算该期间的矿量的消耗量5. 录制宏对于相同的问题处理一次，便一劳永逸3 CAD与MAPGIS图件导入SurpacSurpac软件现在已经广泛应用，但是一些矿区

24、资料多为CAD和MapGIS图件，如何有效的利用这些图件，减少工作量成为一个较为突出的问题，Surpac软件是一个十分开放的软件系统，具有多种数据接口，能够与CAD软件、GIS软件进行双向的数据交换。例如，用户能够直接导入或输出AutoCAD的dwg或dxf格式文件及MAPinfo的mif格式。3.1 CAD图件导入Surpac软件 在处理CAD图件前，首先清理不需要导入的图层及内容为空的图层，之后将所有线宽改为”0”值，保存。高程点首先保存为文本数据，在Surpac软件中，文件从一个文本导入数据，填写如图3-1,3-2 执行调入201311gcd.str，文件显示点属性，在描述字段选择Z值执

25、行。 图3-1 从文本导入数据 图3-2 从文本导入数据 高程点线串号为：30003 CASS格式为5列：点号，编码，Y,X,H在Surpac软件中除坐标信息均为描述字段，在本例中点号，编码列、点号为描述字段 在Surpac软件中Y坐标为测量坐标系的X, X坐标为测量坐标系的Y,D1、D2为描述字段打开Surpac软件，文件导入Auto CAD文件到多个图层，在文件处选择要导入的CAD文件扫描文件，之后图层信息中出现有用的图层执行，结果如图3-4，保存线文件。转化后的高程点文件如图3-3，图形文件为3-4，可以看出图形兼容性较好。图3-3 转换后高程点 图3-4 转换后CAD图件3.2 MAP

26、GIS图件导入Surpac软件MAPGIS文件分为点、线，区文件，此处只讲述点、线转换如何转换到Surpac。数据处理前,将图形比例尺变换为1：1000，在线文件中将等高线单独作为一个线处理，蒋要处理的文件分别进行如下处理，MapGIS主界面图形处理文件转换文件装入点装入线输出输出MAPinfo格式（投影转换选择否），打开Surpac软件，在文件导航器中直接打开保存后的mif格式的文件，保存线文件。一般的点、线较好的保持了原来的属性，在此处讲述等高线的后处理。在文件导航器中选择等高线转换后的mif文件，地形l.mif，点击文件保存线DTM,(地形l.str) 选择地形l.str文件右键编辑，如

27、图3-5，D3描述字段为每条等高线的高程值，而高程值为空，编辑图层运算执行，输入如图3-6中的表达式，既高程字段（Z字段）值等于D3描述字段。再次进行图层运算，清理D1-D5字段值，输入如图3-7中表达式，保存，再次右键编辑地形1.str文件，如图3-8, Z值有对应的高程值。图3-5 地形l.str文件结构图3-6 Z字段赋值 _segement_z =_segement_d3，即为字段Z值等于字段D3描述字段。图3-7 清空描述字段值图3-8 编辑后线文件结构对等高线计曲线(“加粗”)与首曲线（“基本”）的识别，此处等高距为2米，在图层运算中，利用表达式：D1=iif(z/10=int(z

28、/10), “加粗”, “基本”)， iif函数,如果符合条件执行第一结果,否则第二结果，保存文件后，右键编辑，看到D1描述字段中首曲线“基本”为计曲线为“加粗”。线文件工具由文本对线分类输入如图3-9中表达式执行，打开 地形l_计曲线_首曲线分类.str 文件，如图3-10。图3-9 通过文本对线分类 图3-11 图例线属性图3-10 转换后的等高线转换结束后进行图层合并，生成需要的图件。 线串颜色在图例面板的线目录下面，如图3-11。4现状图更新矿山测量一项主要任务即提供采区现状图，特别是的露天矿山中，现状图为表面模型的生成提过必要的依据，为采矿部门下一阶段施工提供基本图件，同时现状图的现

29、势性直接影响着矿山的生产，为了更好的施工与管理，定期进行一次现状测量，外业测量时间一般4天，面积在0.5KM，碎部点2万多个，工作量大，现场机械较多，如何能在较短时间里采集完碎部点，同时兼顾内业处理工作量（主要为坡坎线的绘制），经过一段时间的实践，无论CASS的编码法还是Surpac软件的对线文件分类，在测量时都要按照坎线测完之后，同时输入编码，才能进行碎部点测量，降低工作效率，经过论证后采用的办法为是在CASS软件中，用直线依次连接的坡头、坡脚特征点，绘制直线时捕捉圆心，修改没有高程值的直线，直接导入至Surpac软件，通过合并之后满足Surpac的要求。具体步骤如下。数据：采场现状_80z

30、b201307.str fwx80_201308.str 采场现状_80zb201308更新.str 用闭合圈fwx80_201308.str剪贴上个月的现状采场现状_80zb201307.str，删除与范围线相交的段。打开Surpac软件，按住CTRL键，拖入采场现状_80zb201307.str 和fwx80_201308.str（图4-1）编辑修剪选择段剪切，选择图中蓝色范围线执行，编辑线段断开（图4-2），即可删除与范围线相交的段。 通过采剥范围线外强制连线对坡坎线重编线串号(图4-3)。 对没有参与编号的线串给予新的编号 为了出图此处规定坡头线串号：为单号 坡脚线串号：为对应双号（图

31、4-4） 将编辑好线串编号的坡坎线同高程点合并(图4-5)图4-1 采场现状_80zb201307 图4-2 删除需要更新的内容图4-3 删除与范围线相交的段图4-4 线串号 图4-5 更新好的现状图5 表面模型与方量计算5.1 表面模型概念DTM表面模型是对地形表面最真实的的表现，同时作为地质储量计算和月度采剥总量计算的基础，在生成过程中如何能够接近真实的地形表面，Surpac软件提供断线检测功能，可以避免大部分不合理的三角形的组成，同时提供了三角网化工具对不合理的三角形进行修改。断线指的是在真实世界中实际线型的对象特征，例如采坑的坡顶线、地质模型的断层或采坑的等值线，同时线的每一个特征点都

32、一个不同的高程值。高程点线包含非线型或点的特征，比如山的顶点、表面的低点、网格点、钻孔孔口等。线段不是指实际的线。在Surpac软件中，按住CTRL键，选中2014年2月直线.str 和201402gcd.str，调入数据，DTM工具由当前层创建DTM，如图5-1，输入实体编号，对执行断线检测打钩执行，保存形成DTM文件，201402mian.dtm。图5-1 自图层创建DTM5.2采剥总量计算5.2.1两个DTM间挖方与填方 数据准备：北衙铁金矿_2013_12表面.dtm 北衙铁金矿_2014_2表面.dtm 北衙铁金矿_2014_2范围线.str 步骤： DTM工具体积运算DTM间挖方与

33、填方，在弹出的窗口中，按照图5-2填写文件名执行，运算结束后，弹出如表5-1所示的电子表格，电子表格显示两DTM范围内的挖方量、填方量。 图5-2 DTM间挖方与填方第1个 DTM: 北衙铁金矿_2013_12表面.DTM第2个 DTM: 北衙铁金矿_2014_2表面.DTM上部DTM体编号：8下部DTM体编号：1边界文件: 2014年2月范围线.str边界线: 1DTM 范围 X 最小值 X 最大值 Y 最小值 Y 最大值 Z 最小值 Z 最大值 201312mian.dtm 618604.6619713.3289527828967531667.9771954.653201402mian.d

34、tm 618604.6619713.3289527828967531665.0081954.653体积运算 （m）挖方体积 挖方面积 填方体积 填方面积 净体积 净吨数 公共面积 31417064149722448176541-3117225-3117225142表5-1 计算结果表方量计算作为施工结算的重要依据，因此计算结果的精度高低成为能否被应用的关键，目前在工程中的计算方法主要采用南方CASS软件5米*5米方格网加三角网法，由于其方便检核，因此被广泛认可，在此算通过由表5-2三组数据比较可以看出，Suapac与CASS软件（5*5米方格网）计算比较得出，净体积普遍偏大，平均差值率千分之五

35、能够满足相关精度要求。北衙铁精矿月度采剥计量对比表（单位：m）挖方填方净体积差值差值率2013年11月南方CASS软件计算3086535 30412 3056123 (16061)-0.0053 Surpac软件计算3109286 37102 3072184 2013年12月南方CASS软件计算2998943 70319 2928624 (12922)-0.0044 Surpac软件计算3033058 91512 2941546 2014年1月南方CASS软件计算3121106 17507 3103599 (13626)-0.0044 Surpac软件计算3141706 24481 3117

36、225 表5-2 结算结果对比表5.2.2按台阶报告两个DTM间挖方与填方Surpac软件提供了按台阶报告两个DTM间挖方与填方。 数据准备：北衙铁金矿_2013_12表面.dtm 北衙铁金矿_2014_2表面.dtm 北衙铁金矿_2014_2范围线.str步骤：与上述相同，在弹出的窗口勾选报告根据标高，范围：1660,1990,10执行，结算结果如表5-3。DTM 范围X 最小值 X 最大值 Y 最小值 Y 最大值 Z 最小值 Z 最大值 北衙铁金矿_2013_12表面.dtm 618605 619713 2895278 2896753 1668 1955 北衙铁金矿_2014_2表面.dt

37、m 618605 619713 2895278 2896753 1665 1955 体积运算 挖方体积 挖方面积 填方体积 填方面积 净体积 净吨数 公共面积 3141706 414972 24481 76541 (3117225)(3117225)142 按高程(Z)合计体积 从 到 挖方体积 平均挖方面积 填方体积 平均填方面积 净体积 1660 1670 23861 2386 96 10 (23765)1670 1680 58874 5887 2438 244 (56436)1680 1690 97391 9739 1812 181 (95580)1690 1700 145262 145

38、26 2305 231 (142956)1700 1710 224411 22441 1228 123 (223183)1710 1720 233813 23381 709 71 (233104)1720 1730 208051 20805 509 51 (207542)1730 1740 213969 21397 494 49 (213475)1740 1750 204514 20451 1081 108 (203432)1750 1760 194460 19446 967 97 (193493)1930 1940 92 9 8 1 (84)1940 1950 3705 370 33 3 (

39、3671)总计3141658 24478 (3117180)表5-3 根据台阶标高报告掘进量6 现状图的绘制此处主要介绍如何在Surpac中进行打印绘图方面的内容。在使用Surpac 进行绘图时，需要让Surpac知道绘图的数据来自那里，将绘制什么图，也要让Surpac知道如何来绘制这些数据。在Surpac 中，有两种绘图打印方式：自动绘图和定义绘图。前者采用所见即所得的方式，快捷、直观、方便。后者可进行更为复杂的图纸绘制，强调对不同图元用以不同的绘制方式，如图6-1。 选择图元绘制映射，处理成图，形成.pf文件新建或编辑图元绘制映射新建或编辑图元绘制方式在打印页面窗口内编辑或者新建外边框内边

40、框坐标网、标题栏激活打印页面窗口图6-1 绘制过程 图元绘制方式，指的是一幅图中每一个基础的图形单元，如线、文本以什么方式进行制 图元绘制映射指的是对于已有的线文件中，指定编号的线串、线段以哪一种图元制方式进行绘制，也就是说，在将要绘制的线串、线段和对应所要采用的图元绘制方式间建立一种对应关系，也就是映射关系。 图元绘制方式定义的是“怎么画”，而图元绘制映射定义是的“画什么”。6.1图元绘制方式在现状图中涉及到三类数据：1)坡顶线 2)坡脚线 3）高程点，下面依次介绍三类数据的画法。6.1.1 坡顶线的绘制打印绘图图元绘制方式新建，输入坡顶线执行 绘制方式:点操作 线串操作 线条操作 悬崖符号

41、 图案填充 颜色填充 线条操作优先级: 0125 数越低级别越低，是指绘制线的时候线压制时，低的优先级会被高的优先级压盖上。 笔号 :指的颜色和宽度(打印绘图绘图颜色画笔颜色与属性) 悬崖操作坡顶坡底对应，线串号相差一个固定值1.底线偏移：是指坡底线要比坡顶线大（小）一个固定值 宽度：使用破折号不起作用，半V,用宽度调整开口宽度，才能起作用；在绘制坡顶线中，主要是涉及线条操作（图6-2）与悬崖符号操作（图6-3）按照图6-2与图6-3操作，之后执行。图6-2 线条操作图6-3 悬崖符号6.1.2 坡脚线的绘制坡脚线的绘制主要涉及线条操作，在Surpac绘图软件中有常用的line绘制方式，再次不

42、做叙述。6.1.3 高程点的绘制打印绘图图元绘制方式新建输入：高程点执行，此处主要是点操作，包括高点点位及高程注记，选中使用点操作及使用本操作分别按照图6-4与6-5操作。 符号，在plotting特定的线文件可以当符号使用，任意的线文件画好后可以放在这个文件夹里，但限定在+-0.5范围内； 绘图中字体大小有个比例关系，比例：0.72.，符号无此关系 角度：目前左下角点方位在点的45度；图6-4点位操作图6-5 高程注记操作6. 2图元方式映射打印绘图图元方式映射新建，输入采场现状图打印执行，按照图6-6所示操作。图6-6 定义绘制映射 文件名： 位置+ID 坡顶线线串操作范围按照前面约定为单

43、号，此处为11,13,15间隔为2 坡顶线线串操作范围按照前面约定为双号，此处为12,14117间隔为2 高程点操作的线串号为：300036.3 打印页设置窗口在这里介绍如何自定义图纸纸张尺寸、外边框、内边框和标题块相关内容。打印绘图打印绘图窗口设置6.3.1图纸尺寸打印绘图打印页设置窗口文件绘图页面属性,弹出如图6-7所示窗口，右键插入一行，依次输入(Z80X100),尺寸X(80)cm，Y(100)cm执行。图6-7 绘图页属性 绘图页保存在 SSI_PLOTTING:sheets.ssi6.3.2 外边框 外边框新建(弹出如图6-8所示的窗口)外边框ID:(WBK1)，首选选择刚才的页面:Z80X100, 视口自页边界尺度,设置为:3cm, 执行外边框保存。 绘图边界保存在 SSI_PLOTTING:borders.ssi图6-8 外边框 图6-9 内边框6.3.2内边框 内边框新建，弹出如图6-9所示的窗口。 现有外边框:WBK1，首选页:Z80X100,视口自页边界尺度，刚才外边框为3 cm，内边框至外边框为1 cm，所以现在输为4 cm，执行。 绘图绘制区保存在 SSI_PLOTTING:drwareas.ssi6.3.3标题块为了创建如图6-10所示的图签，操作如下：标题块新建，弹出如图6-11所示的窗口。图6-10 图签效果
