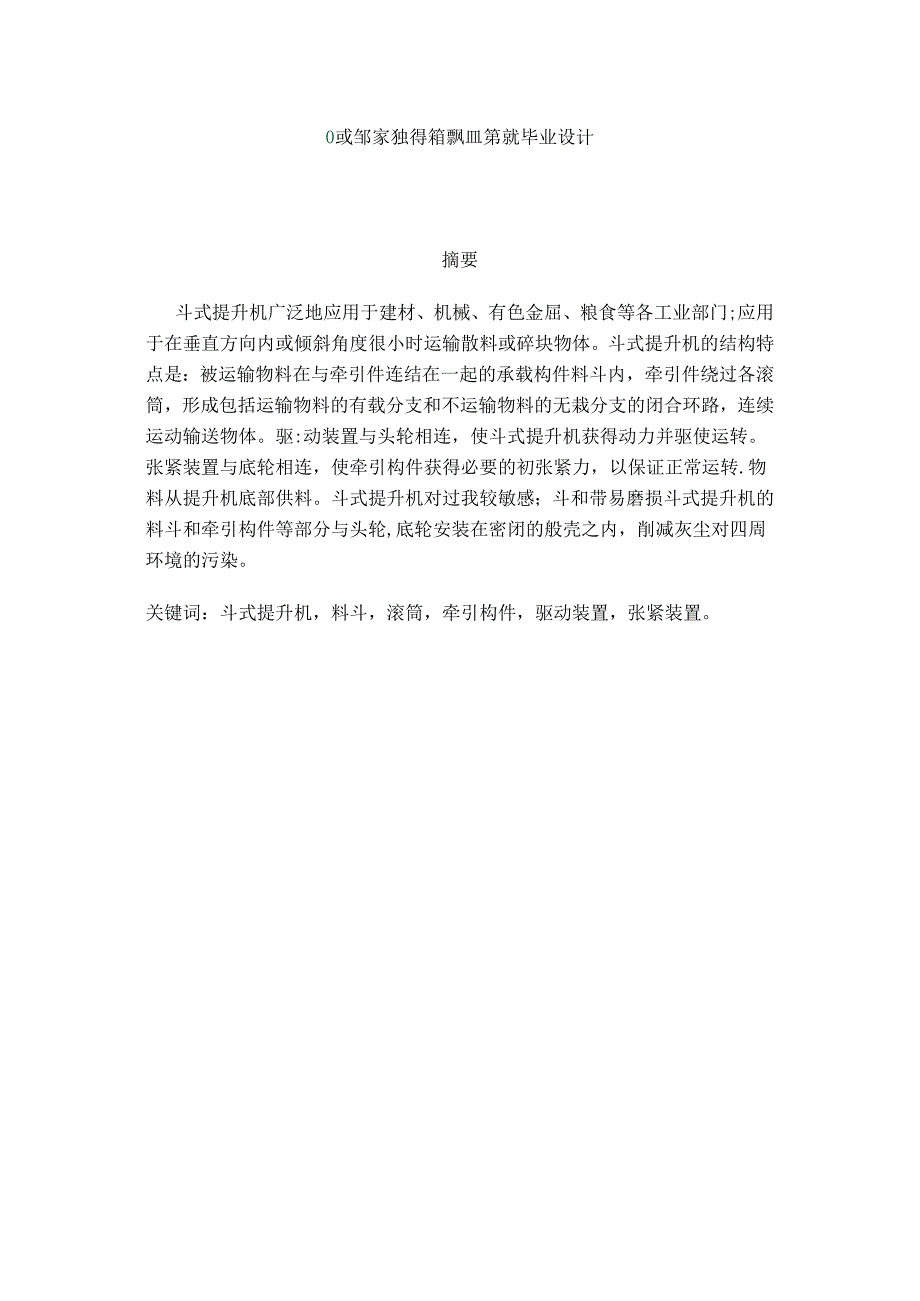

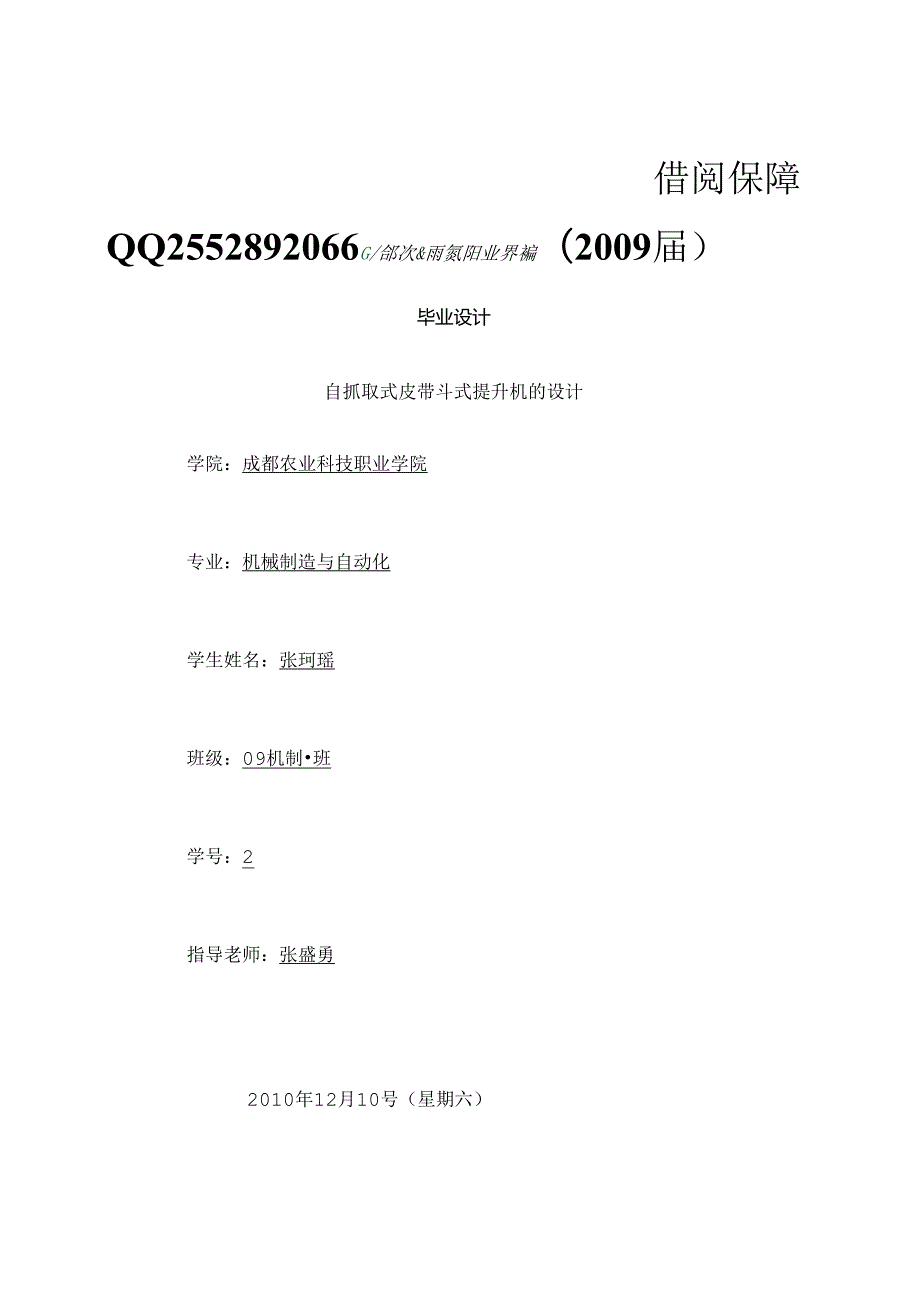

1、借阅保障QQ2552892066G/郃次&雨氮阳业界褊（2009届）毕业设计自抓取式皮带斗式提升机的设计学院：成都农业科技职业学院专业：机械制造与自动化学生姓名：张珂瑶班级：09机制班学号：2指导老师：张盛勇2010年12月10号（星期六）0或邹家独得箱飘皿第就毕业设计摘要斗式提升机广泛地应用于建材、机械、有色金屈、粮食等各工业部门;应用于在垂直方向内或倾斜角度很小时运输散料或碎块物体。斗式提升机的结构特点是：被运输物料在与牵引件连结在一起的承载构件料斗内，牵引件绕过各滚筒，形成包括运输物料的有载分支和不运输物料的无栽分支的闭合环路，连续运动输送物体。驱:动装置与头轮相连，使斗式提升机获得动力

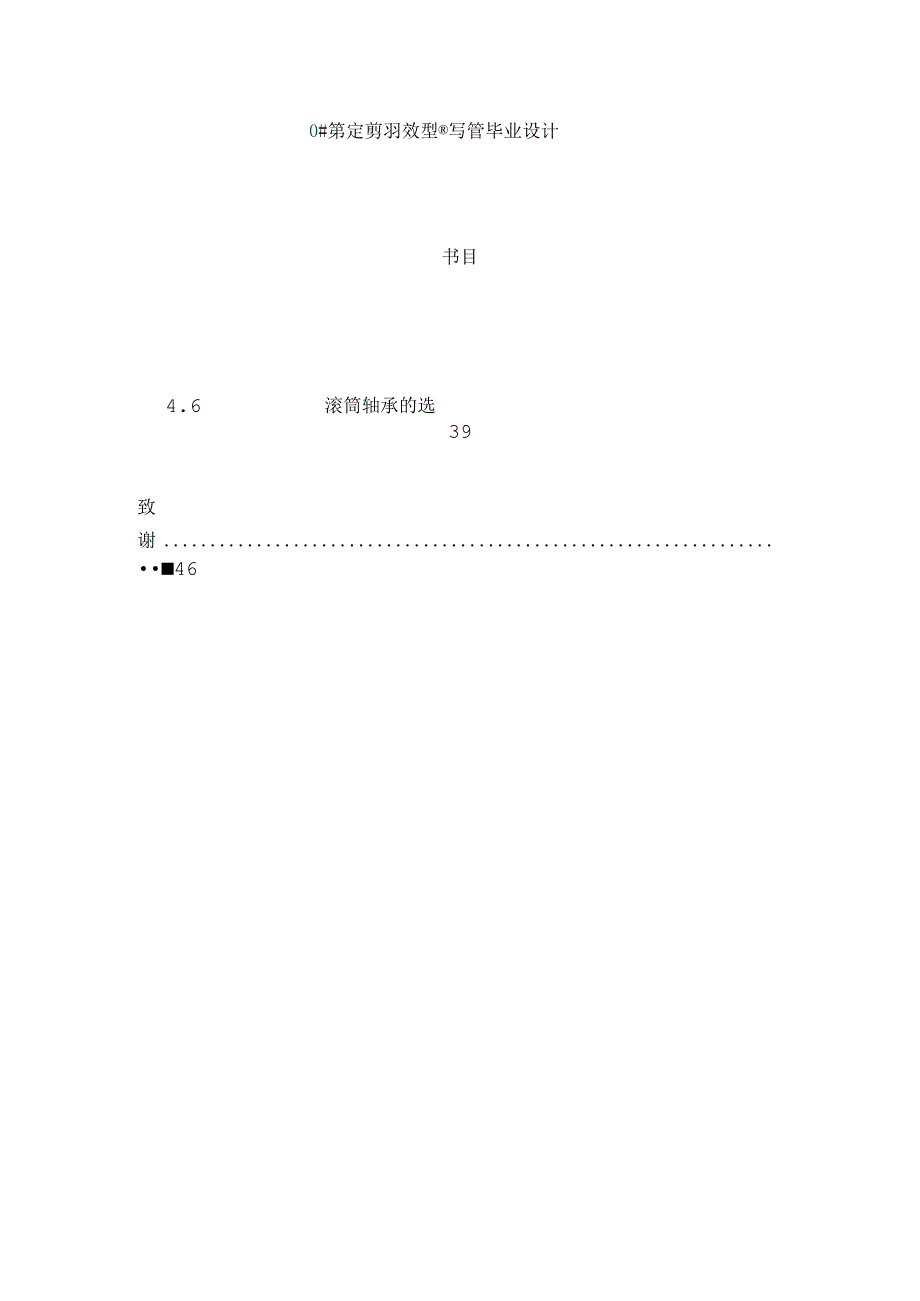

2、并驱使运转。张紧装置与底轮相连，使牵引构件获得必要的初张紧力，以保证正常运转.物料从提升机底部供料。斗式提升机对过我较敏感；斗和带易磨损斗式提升机的料斗和牵引构件等部分与头轮,底轮安装在密闭的般壳之内，削减灰尘对四周环境的污染。关键词：斗式提升机，料斗，滚筒，牵引构件，驱动装置，张紧装置。0#第定剪羽效型写管毕业设计书目前言5第1章斗式提升机的方案设计与基本原理61.1 方案设计61.2 基本原理6第2章斗式提升机类型的选择与输送带的受力分析82.1 斗式提升机输送实力的计第82.2 滚筒的设计计算102.3 输送带张力计算12第3章斗式提升机传动系统的设计计算143.1 电动机的选择计算14

3、3.1.1 选择电动机的类型和结构形式143.1.2 确定电动机的转速153.1.3 确定电动机的功率和型号153.2 传动V带与带轮的设计计算163.2.1 V带轮与V带的设计163.2.2 V带轮的结构设计193.3 减速器的设计计算203.3.1 高速级齿轮的设计223.3.2 低速级齿轮的设计253.3.3 齿轮结构的设计283.3.4 轴的设计293.4 联轴器的选择设计343.5 减速器铸造箱体的结构尺寸35第4章提升机其它装置的设计354.1 输送带的设计36B-郃衣剪羽冽明剪氨萧毕业设计4.2 张票装置的设计374.3 反转装置的设计374.4 料斗的设计384.5 型壳的设计

4、384.6 滚筒轴承的选39第5章斗式提升机的问题探讨与平安操作与维护保养395.1 斗提机工作过程题395.2 斗提机设计中的施405.3 平安操程415.4维护保养415.5削减事故的发生41计心得43主耍参考文献44致谢46B-邹家选羽就明也穿褊毕业设计刖Ii斗式提升机是一种被般采纳的垂直输送设备，用于运输各种散状和碎块物料，例如水泥，沙，土煤，粮食等，并广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。国内斗式提升机的设计制造技术是50年头由苏联引进的，直到80年头几乎没有太大的发展。在此期间，虽各行各业就运用中存在的一些问题也作过些改进。从80年头以后，随着

5、国家改革开发和经济发展的须要，些大型企业与重点工程项目引进了肯定数地的斗式提升机，从而促进的国内提升机的发展C直到近来，斗式提升机的大型化包括大输送实力、大单机长度和大输送倾角等几个方面。不少国家正在探究长距离、大运城连续输送物料的更完善的输送机结构。斗式提升机的优点是，结构比较筒洁，能在垂直方向或倾角较小范围内运输物料而横断面尺寸小，占地面积小，能在全封闭罩壳内运行工作，不扬灰尘，避开污染环境，必要时还可以把斗式提升机底部插入料堆中自行取料。斗式提升机也彳一些缺点，过我的敏感性大，必需匀称给料，料斗和牵引构件较易破坏。机内较易形成粉尘爆炸的条件，斗和皮带简洁磨损，被输送的物料受到肯定的限制，

6、只相宜输送粉末和中小块状的物体。斗式提升机可以提升的高度位530米,一般常用范国为1220米,输送实力在30th以下。一般状况下都采纳垂直斗式提升机，当垂直斗式提升机不能满意工艺要求时，才采纳倾斜式斗式提升机。由于倾斜式斗式提升机的牵引构件在垂度过大时需增设支承牵引构件的装置，而使结构变的困难。因此，一般很少采纳倾斜式斗式提升机。正确选用料斗的尺寸和形态、运动速度、滚筒与链轮尺寸以与适合于物料物理性质和提升机工作条件的机忏和底座尺寸是斗式提升机能否正常工作的条件。在设计提升机前，必需分析它的工作条件，特殊是对于调整提升机，应探讨物料在料斗内的运动与从物料中抛出的状况。自抓取式皮带斗式提升机又是

7、在以上基础上提出来的，依据设计题目与设计内容的要求，我们选取的转载方式是掏取式，可实现自抓取，选择橡胶带作为牵引构件，料斗形式为深斗式间隔布置，卸载方式为快速离心式，合起来就叫自抓取式皮带斗式提升机。自抓取式皮带斗式提升机的设计方案可在以前设计的提升机基础上对其进行改进，发扬其优点，改进其缺点，进一步完善提升机的性能，提高其工作实力。0就邹家四郛效薄I迪写.陶毕业设计第1章斗式提升机的方案设计与基本原理1.1 方案设计本次设计的斗式提升机用于提升粮食(小麦)等，由电动机通过皮带传动，经过二级减速器，带动斗式提升机的驱动运转，从而循环运转输送物料。1.2 基本原理斗式提升机是通过紧固在牵引构件胶

8、带或链条上的很多料斗，并环绕在提升机上部头轮和下部尾轮之间，构成闭合轮廊。强动装置与头轮相连,是斗式提升机的动力部分，可以使头轮轴运动；张紧装置一般和下部尾相连，使牵引构件获得必要的初张力，以维持牵引构件正常运转。物料从斗式提升机下部机壳的进料口进入物料，通过流入式或掏取式装入料斗后，提升到头部，在头部沿出料口卸出，实现垂直方向输送物料的目的。斗式提升机的料斗、牵引构件与头轮和尾轮等到安装在全封闭的罩壳之内。斗式提升机在下部装料，头部卸料，由于被输送的物料特性型异很大,所以装料和卸料的方式也就不同。依据物料的特性正确选择装料和卸料的方式，对其工作状况和生产率影响很大。对装料和卸料的要求是：装料

9、勾称、块状物料干脆流入料斗；卸料时物料能正确地进入卸料槽，不返料；物料抛卸中不冲击罩壳；采纳间隔布置料斗的高速斗式提升机，物料过程中不碰撞到前面的料斗上。斗式提升机有两种装料型式：(1)掏取式：由料斗在尾部机壳的物料中摘取装料。对于粉末状、粒状、块状的无磨琢性或半磨琢性的散状物料，由于掏取时不产生很大的阻力，料斗可以在较高的运动速度，般为082ms,所以它通常和离心式卸料协作应用C(2)流入式：物料干脆由进料口流入料斗内装料。对于块度较大和磨琢性大的物料；由于挖取阻力很大，故采纳装入法，料斗运动速度不能太高,通常不超过1.m/s。斗式提升机的分类有以下几种：界邹家重郛篇画.班尊爵毕业设计(1)

10、按输送物料的方向分为：垂直式和假斜式；(2)按卸载特性分为：离心式、重力式、混合式；(3)按料斗的型式分为：深斗式，浅斗式、鳞板式；(4)按牵引构件型式分为：带式、板链式；(5)按工件特性分为：重型、中型、轻型斗式提升机的规格是以斗宽表示。目前国产D型斗式提升机规格有DI60、D250、D350、D450四种；H1.型斗式提升机规格化有H1.300、H1.400两种；P1.型斗提升机规格有P1.250、P1.350、P1.450三种。大型斗式提升机宽达800mm。据国外文献介绍，胶带提升机的斗宽已达1250毫米，输送量达1000吨/时，最大提上升度达80米。斗式提升机的优点是：结构比较筒洁，可

11、在垂直或倾斜方向上提升物料，横断面尺寸小，因而可节约占地面枳，并可在全封闭的罩壳内工作，削减灰尘对四周环境的污染必要时还可把斗式提升机底部插入料堆中自行取料。斗式提升机的缺点是：机内较易形成粉尘爆炸的条件；对过载较敏感;斗和链易磨损；被输送的物料受到肯定的限制，只宜于输送粉状和中小块状的散货，如粮食、煤、水泥、砂等，但不能在水平方向运输物料。斗式提升机是以牵引型式命名的，并以第一主参数斗宽确定规格大小。如机械电子工业部颁发的JB3926-85垂直斗式提升机标准中TH400环链斗式提升机(T-提升机的是Ti、H环链的一并HUan),斗宽为400mm。提升机的结构一般有几大部分组成：驱动装置、出料

12、口、上部区段、牵引件、料斗、中部机壳、下部区段、张紧装置、进料口、检视门。斗式提升机牵引件常用橡胶带、圆环琏、套筒破子琏几种型式，从而形成r三种基本结构型式。新标准中规定rTD型、TH型、TB型三种结构型式的提升机，将分别替代国内原D型、H1.型、P1.型三种机型。除上述定型产品外，NTD内斗式提升机是一种内部加料、重力式卸槽，结构比较新奇的机型。而Z1.型斗式提升机，DTG型斗式提升机（牵引件是胶带、无底料），脱水斗式提升机等，因生产最较少，故不一一介绍。羽郃东亚羽效，织皿写词毕业设计1.指取式2.流入式第2章斗式提升机类型的选择与输送带的受力分析依据设计要求，选择斗式提升机的类型是胶带式斗

13、式提升机，即D型斗式提升机。2.1斗式提升机输送实力的计算料斗的容积为i升，实际容积为i升田为小于1的填充系数），则单位长度的荷量为：q=-aa一一斗距（米）Y物料容积（吨/米）提升机的输送实力Q=qv（千克/秒）或Q=36qv（吨/时）由此可得Q=3.6iv（吨/时）a0或邹泉延郛效，顿皿筝褊毕业设计由于在实际生产中供料不匀称，所以计算生产率要大于实际生产率N,即N=Q（吨/时）kk-供料不匀称系数，取1.21.6取=0.75=1.2吨/米3V=1.7米/秒N=20吨/时K=I.5Q=Nk=1.520=30吨/时，a3.6vty3.61.70.751.2依据卜表2-1,选用D250型斗式提升

14、机。表2-1来自运输机械手册其次册表2-1斗提机型式料斗宽度（亳米）料斗制法料斗容量升）料斗间距a（亳米）!（升/米）160S1.103003.67Q0.653002.16COC1.1.317.9010,2.2+189.8To.C=232Xj=84.2mm(2)计算圆周速度VV=(d1.n1.)60X1000=(3.14X84.2192)/60X1000=0.846ms(3)齿宽b=vrfd1.=1X84.2=84.2mm(4)齿宽与优高之比b/h:模数：m,=d1.rZ1=84.2/20=4.21齿高：h=2.25m1.=2.254.21=9.5bh=84.29.5=8.87(5)载荷系数：

15、依据v=0.864ms,8级精度.得动载系数Kv=1.12直齿轮，假设KaFtbVdZ1.Io-fI1)确定公式内各值小齿轮的弯曲疲惫强度极限。阳=500MPa;大齿轮的弯曲疲惫强度极限m=380MPa4齿轮几何尺寸计算分度圆直径d1.=mz1.=425=100mmdj=mz,=455=220mm齿顶高ha=h,m=1.4=4mm齿根高hz=(h,+c)m=(1+0.25)X4=5mm全齿高h=ht1.+hf=4+5=9mm齿顶圆直径d1.=d1.+2h.,=100+24=108mmd4,2=d,+2h.=180+24=188mm齿根圆直径dz=d1.-2h1=100-25=90mmd/2=d

16、2hf=180-25=170mm中心距a(d1.+d,)/2=140mm齿宽b=%d=100mmB1=100B2=1055验算Ft=2T1d1=217.9104100N=3580NKaFtb=13580/100=38.80Nmm100N/mm,符合要求.3.3.3 齿轮结构的设计齿轮的结构设计与齿轮的几何设计尺寸,毛坯,材料,加工方法,运用要求与经济性等因素有关.进行齿轮的结构设计时，必需综合地考虑上述各方面的因素。通常是先按齿轮的直径大小，选定合适的结构形式，然后再依据阅历数据，进搦胡迪重乔.其双班尊爵毕业设计行结构设计。当齿顶圆直径小于160mm时，可以做成实心结构的齿轮。但航空产品中的

17、齿轮，虽齿顶圆直径小于16Omm,也可以做成腹板式的。当齿顶网直径小于50Omm时，可以做成腹板式的，腹板上开孔的数目按结构尺寸大小与须要而定。依据齿顶圆直径大齿轮都做成腹板式的结构，而小齿轮都采纳实心式的结构。3.3.4 轴的设计3.3.4.1 选材和确定轴材料的许用应力选用45钢调质处理.依据材料的种类得b,=590MPa,I,.J.,=55MPa.3.34.2低速轴设计(1)估算轴的最小直径由表15-3查取AO=I1.0,依据公式(15-1)得d110i17=34.91(mm)考虑轴端有一键槽，将上述轴径增大5%,即34.911.05=36.66(mm).(2)确定轴的各段直径界邹次重用

18、段明师尊舞毕业设计外伸端直径d=42mm(一般应符合所选联轴器轴孔标准，这里选用T1.7弹性柱销联轴器)；按工艺和强度要求把轴制成阶梯形，有一个阶梯轴，取通过轴承盖轴段的直径为：d2=48mm考虑轴承的内孔标准，取d,=d,=60mm(两轴承同型号)，依据机械设计表15-4,初选深沟球轴承的型号为6212;直径为d,的轴段为轴头，且应符合轴径标准系列，取d,=68mm;轴环直径d,=dj+2h=80mm;依据轴承安装直径，直手册得d,=68mm.3.3.4.3 高速轴的设计估算轴的最小直径由表15-3杳取人产110,依据公式(15-1)得dOX摆)=22.72(mm)考虑轴端有一键槽,将上述轴

19、径增大5%,即2172X1.05=24(mm)依据V带轮孔径可知附好轴径为d1=26mn(2)确定轴的各段直径按工艺和强度要求把轴制成阶梯形，有一个阶梯轴，取通过抽承盖轴段的直径为360I61.5所以，轴承的选择合格！3.4联轴器的选择设计联轴器的重要功能是连接两轴并起到传递转矩的作用，除此之外还具有补偿两轴因制造和安装误差而造成的轴线偏移的功能，以与具有缓冲，吸振，平安爱护等功能.在选择联轴器时，首先应确定其类型，其次确定其型号.联轴器的类型应依据其工作条件和要求来选择.对于中小型减速器是输入轴和输出轴均可采纳弹性柱销联轴器，其加工制造简洁，装拆便利，成本低，并能缓冲减振.当两轴的对中精度良

20、好时，可采纳凸缘联轴器，它具有传递扭矩大，刚性好等优点.例如，在选用电动机轴与减速器高速轴之间连接用的联轴器时，由于抽的转速较高，为削减起动栽荷，缓和冲击，应选具有较小转动惯取和具有弹性的联轴器，如弹性套柱销联轴器等.在选用减速器输出轴与工作机之间联结用的联轴器室，由于轴的转速较低，传递转矩较大，乂因减速器与工作机不在同一机座上，要求有较大的轴线偏移补偿，因此常选用承载实力较高发刚性可移式联轴器，如鼓形齿式联轴器等.若工作机有振动冲击，为了缓和冲击，以免振动影响减速器内传动件的正常工作，则可选用弹性联轴器，如弹性套柱销联抽器等.联轴器的型号按计算转矩，轴的转速和轴径来选择，要求所选联轴器的许用

21、转矩大雨计算转矩，还应留意联轴器毂孔直径范围是否与所联结两轴的直径大小相适应.若不适应，则应重选联轴器的型号或变更轴径.联接螺栓轴承旁联接螺栓直径44=12空、箱盖联接螺栓直径出=10联接螺栓直径dd=12通孔直径d=13.5沉头座直径DD=26凸缘尺寸%J2Oc2min=16定位销直径dd=10轴承盖螺钉直径出J5=IO箱体外壁至轴承座端面的距离41.=45大街轮顶网与箱体内壁的距离1.=18齿轮端面与箱体内壁的距离餐,=15第4章提升机其它装置的设计41输送带的设计输送带是输送机的重要部件，在运转过程中，输送带所受到的载荷是极困难的.输送带的选择是依据输送机的线路布置，输送的材料和运用条件

22、来进行的。合理选择输送带不仅对完成输送机的输送任务至关重耍，还影响输送机滚筒和驱动装置等机械部件的设计。B加郃东亚普箱观班翁萧毕业设计对输送带要具备以下的要求(1)要有足够的拉伸强度和弹性模量；(2)要有良好的负荷支撑与足够的宽度，以满意运输物料时所需的类型；(3)要有柔性，目的在于在长度方向上能够围绕滚筒弯曲；(4)承战面的覆盖股要经受得起承载物体的负荷冲击，并且能够帮助豆原弹性，传动时，覆盖胶能与滚筒有足够的摩擦力；(5)各组分之间有良好的粘合力，避开脱层；(6)耐撕裂性能好，耐损伤，能联结成环行。此次设计所选用的输送带为一般橡胶带，带的层数为4层，带宽为4OOmnio42张紧装置的设计斗

23、式提升机的外罩下部设有张紧装置。张紧装置的作用是保证输送带具有足够的张力，以使输送带和驱动滚筒之间生必需的磨僚力，并限制输送带在各支承间的垂度，使输送机正常运转。带式输送机所用的张紧装置有螺杆式和坠重式两种以螺旋式最为常用，其结构特点是滚筒轴承固定在螺旋拉紧装置的滑板上，滑板装在下部区段的导轨内，滑板是U形钢板内装有调整螺母，借助于下部区段上的调整螺杆的旋转，即可技紧下部滚筒沿斗式提升机下部区段作上下调整张紧装置的行程在200300mm,结构紧凑灵巧，占地少，安装简洁，但张紧力和行程小，不能自动调整螺杆式张紧装置由于他的行程受到限制，有不能自动保证恒张力，所以，一股只适用于长度较短，功率较小的

24、输送机上，它的张紧行程按整机长度的1%选取。险重式张紧装置是利用重物自身的重力来实现张展的,它能够保证足够恒定的张力，适用功率较大的输送机。考虑到此次设计的提升机功率不太大，选用螺杆式张紧装置，当不能保证足够的张力时，可采纳截断两个料斗之间的输送带的方法来保证足够的张力。4.3 反转装置的设计为了防止在突然断电或其它意外状况下，由于有我分支上物料重力的作用，而使斗式提升机反转，从而引起斗式提升机部件的损坏，所以要安装一个装置来阻挡提升机的反转通常称反转装置为逆止器逆止器的种类有很多,例如带式逆止器,滚柱逆止器和异形块逆止器等各种逆止器的运用条件和要求都不样.依据此次设计的要求与实际状况，选用滚

25、柱逆止器。其结构见设计零件图。0瑞邹家迪羽寂禄.迪葬猿毕业设计4.4 料斗的设计料斗用钢板焊制或冲压成形，铸造料斗在实践中很少见。焊制或冲压的料斗是用厚度的26宅米的钢板制成的。为了削减料斗边唇的磨损，常在料斗边唇外焊上一条附加的斗边。常用的料斗有：深斗、浅斗、和三角斗。依据斗式提升机的工作进度和被逐物料特性的不同，可采纳不同的料斗的形式。深斗的斗中与料斗后壁夹角大,每个料斗可装栽较多的物料，但较难个子空，适用于运输干燥的松散物料；浅斗的斗中与料斗后壁的夹角小，每个料斗的装载量小，但简洁和空，适于支部潮湿的和粘性的物料。深斗和浅斗在斗式提升与沿牵引构件长度方向间隔肯定距离地固定在牵引构件上。深

26、斗是具有导向侧边的三角形料斗,这种料斗在提升机中采纳一个接一个的密集布置,当绕过H链轮卸料时,前一个料斗的两导向侧边和前壁形成后一个料斗的卸载导槽，这种料斗适于输送较重的,半磨琢性的，磨琢性大的块状物料。料斗的运行速度较低，使在重力作用卜.倾斜到前面料斗的导槽中。D型和H1.型斗式提升机多采纳深斗或浅斗,P1.型斗式提升机采纳有导向槽的尖棱面斗。依据设计任务书所提到的物料为散状或粉末状物料，所以采纳深斗。4.5 盘壳的设计提升机型壳主要起支承和密封两大作用，机壳零部件的质量优劣干脆影响整机的工作性能，所以机壳技术要求较高，要求机壳上法兰面与下法兰面的平行度符合GB1.184-80形位公差中12

27、级的规定，机壳中心线对法兰面的垂直度要求符合GB1.184-80形位公差中12级的规定，除此之外还要求机壳表面平整。提升机型壳分为匕中，下三部分。上罩壳与骚动装置，骐动滚筒构成提升机头部。为使物料卸出，头部设有卸料槽.机头罩.壳的形态应做成使科斗中抛出的物料能够完全进入卸料槽中去。下部罩壳与张紧装置，张紧滚筒组成提升机底座。底座草壳形式应和物料装载过程相适应，并设有装料口使物料装入。为了对装卸料过程进行视察，便于修理，可在里壳的适当部分开视察孔和检查孔。对于从料堆上干脆挖取物料的提升机,底部作成放开式的.斗式提升机的中部置壳是整段或分段的矩形型壳，用薄钢板焊接而成，分段盘壳的螺栓连接处应加密封

28、装置。对于滚筒尺寸较小的或低速的斗式提升机可采纳为载分支和无载分支共用的单通道中部罩壳。单通道的较为简洁经济，也有利于通道内压力的平衡。对于滚筒直径较大或高速的斗式提升机,则可采纳有载分支与无载分支各装一个中部第S或邹阳K郛就画皿写翦毕业设计壳的双通道方式,可避开两个分支的料斗在同一个中部盘壳双向运动而引起的粉尘涡流。斗式提升机的机壳一般由24mm的钢板焊接而成，并以角钢为骨架制成肯定高度的标准件，通常为每节22.5m,选型时必需符合标准的公称长度，节与节之间通过法兰畚用螺栓紧固。在中部和卜部要开设视察扎和拆卸的带盖孔口。为了便于清理斗式提升机底部的物料，往往在底部也设有可拆卸的带盖孔口，底部

29、设壳形式与底部物料装栽状况相适用。上部设壳的形态应与卸载曲线相适用，以使物料能够完全卸入导出过程中。机壳内设方中部导向装置，以防牵引料斗时，产生过大的横向摇摆，该斗式提升机，可由几节焊接而成，每节长度为2m,节与节之间用密封胶密封，并通过法丝用螺栓紧固连接。以为提升机速度不高，为09mmin,所以采纳单通道结构。4.6 滚筒轴承的选择在输送物料的过程中,滚筒的受力状况比较困难,因此对滚筒的抽承也有肯定的要求。滚筒轴承一股选用向心球轴承，近年来倾向于选用大游隙轴承，以改善轴承的工作状态，起到削减阻力，降低制造成本的作用。第5章斗式提升机的问题探讨与平安操作与维护保养斗式提升机工作时，山于机壳密封

30、较严，牵引构件速度较高等多种缘由，常出现粉尘爆炸事故.依据有关资料报道，烟立筒库的粉尘爆炸，有25%左右起源于斗提机，面粉厂、饮料厂的加工车间和成品库的粉尘爆炸事故中，斗提机占的比例也在】。以上.因此斗提机在设计中必需考虑防爆问题.5.1 斗提机工作过程中的问题斗提机既可用于提升原粮，也可用于提升半成品粮.发生粉尘爆炸的部位主要在机头和机座内.机座内由于外部物料流的不断进入，粉尘尝试较高；料斗带与底轮之间、底轮轴与轴承之间有猛烈摩擦，物料内部颗粒间有内摩擦，机座内又简洁产生物料堵塞，使得机座内温度较高，机头内由于物料的不断卸出，粉尘空气混合物的浓度也较高，密封又严，使机头内压力较大，料斗逞一旦

31、打滑，便S或邹家无郛就神皿筝前毕业设计会与头轮表面形成猛烈摩擦，同时头轮轴和底轮轴间也在摩擦，导致机头内温度增高.当斗提机机枕巾内粉尘浓度、温度、压力达到肯定值时，若料斗与机壳间碰撞产生火花，交会引发斗提机内的粉尘爆炸。5.2 斗提机设计中的防爆措施山上分析可知，要防止斗提机内粉尘爆炸，除了应当科学管理、与时修理和严格遵守平安规程以外，还必褥实行降温、降压、避开火花产生等措施。】、在机头、机座上装设泄爆孔.所谓泄爆孔就是在机壳上开设若干个圆孔，然后盖上特制的橡胶盖，当机壳内压力增大时，橡胶盖就会被冲开,使机壳内压力减小，温度降低破坏了封闭状态，可避开爆炸发生.卸爆孔多数设置F机头，也可设置于机

32、座上，其材料用简洁冲开的薄金屈板或纤维板做，用低强度螺栓联接。2、在机过上设置吸风口。吸风口可安装在斗提机机座的顶端和机头的侧面，也可安装在进料口上方的机筒上侧，这样空气得到最佳利用。3、在头号轮和张案轮匕装设料斗带速度检测器，防止带轮与带打滑从而引起猛烈摩擦而使温度上升。速度检测器即测速开关，当带的速度降低至设计速度的6070时，便会发出信号并切断电路，通知操作人员杳找缘由。4、在机壳外壁上装设料斗带位移监控仪。斗提机在正常工作时，带与机筒两侧喳的间距基本上相等，提升物料过程中料斗不会与机筒侧壁发生碰撞挤压，但是当带撕裂或跑偏后，带就会与机筒侧壁产生挤压摩擦或使料斗碰撞机壳，引起火花，若在机

33、筒外壁上成对配置带位移监控仪，它的主要部件为压力传感器，当带因故偏向某一侧时，便会对机筒恻壁产生一挤压力，由于传感器与机筒紧密接触，从而导致传感器电流变更，通过限制电路发出信号，达到监控的目的。5、在斗提机头、机座装设抑爆炸装置，即高灵敏度传感器，当发觉爆炸险情后能快速向机壳内喷射抑爆剂，以制止爆炸的发展。粉尘爆炸是现代化工业生产伴随而来的新问题之一，它具有较大的危急性，能够破坏一个企业，给国家带来巨大的经济损失。因此，我们必需高度相识粉尘爆炸的危害性和严峻性，对易产生爆炸的设备与部位从结构上和工艺参数上实行切实有效的措施，以防为主，防治结合，用现代科学综合技术使粉尘爆炸的概率降低在最小范的，

34、以期达到平安的目的。滋邹农迪河:技困迎尊簿毕业设计r*fqVI5.3 平安操作规程斗式提升机是连续输送物体的设备，依据被输送物料的特性选定相宜型号的提升机，并适合于工作条件。平安操作规程：1 .操作人员应经过特地的培训，了解设备性能，熟识操作与保养技能.2 .提升机应在空栽下起动，在卸我后停车。3 .应保证匀称给料，给料以应符合说明书规定范围，不得给料过多，以免物料堵塞下部区段。4在输送有害物料时，机壳要确保密封C对采纳有吸尘装置时，必需设有通风口，工作时检视口要封闭。5 .由于意外而停车，需查明缘由，解除故障后才能开车。6 .逆止器运行车匏，确保因事故停车时不反转。7 .检修时，要切断电源，

35、操作箱上应挂有标牌，以免他人开机C5.4维护保养1 .,下部轴承要定期加油洞滑，保持良好反对工作条件。2 .减速器定期检查涧滑，油豉适当，避开不足或过盘；按时更换机油。3 .要定期对运动部件进行维护和清扫工作，检查传动带，浪简，料斗的磨损状况。检查应在停车和切断电源后进行。4 .对张紧装置进行定期的检查和调整，对拉紧行程不足规定的1/5时，可以切除牵引构件的一段长度（通常缩短一个斗明）来复原拉紧行程,从而消退料斗被进料口低部刮伤的可能性。对螺杆张紧装宜，要保持牵引构件正常工作张力。5 .逆止器要定期检查磨损状况，对棘轮，薜爪，滚珠磨损严峻时要更换，保持逆止器工作牢靠。5.5削减事故的发生斗式提

36、升机大多在现代化的大工厂中运用，每时每刻要依据要求输送物料，对实现高产稳产有着重要的意义，要严格遵守平安操作规程。操作人员要依据要求对提升机进行维护保养和检查调整，只有这样才能使机器处在良好状态下工作。就邹本迪郛箱画剪鞫德毕亚设计在工作中的提升机，对反映设备性能的主要参数和温度，电流，转速，振动等要常常进行监控，了解设备的运行状况，一旦发觉异样与时杳明缘由进行处理。重要细心操作，仔细维护，可以削减事故发生并延长运用寿命，设备将发挥更大作用C就邹余正郛就画避领筹毕业设计设计心得经过了差不个星期的毕业设计最终顺当完成了,在这个星期里,我充分体会到机械设计带给我的充溢与艰辛,从直资料到看资料,由设计

37、的想法到草绘图纸,再从一个个零件的设计与校核.在这途中多亏r老师的指导和同学的帮助才顺当完成.在设计的这段时间里让我相识到学问的重要性,刚一知半解是完不成设计的.所以嘤求我们在学习的同时留意到重点,以与对几门重要课程的温故,从中起先设计,如机械设计,机械制造工艺等等.对于这次提升机的设计，很感谢在指导老师的帮助和督促下,使我们沿着正确的设计方向进行设计。这加快r我们的设计进度和一些设计方法，让我们在开心的学习气氛中进行毕业设计，提快了我们设计进程。.对我们现学的学问来说,应当要能够综合运用机械设计课程和其他有关选修课程的理论与生产实践的学问去分析和解决现实中的些设计计算问题，要知道多思索和多动

38、手的重要性，要知道只会空想不去动手实现是办不成事的。所以，在以前的一一些相关设计中，往往想一想其实较简洁，但真正去做的时候筹莫展，俗话说，手比头高吗？所以，我们在对于这个设计要多查资料，多动手，多发问。以保证所设计的机械符合运用要求，这务必是我们做为设计人员的一种严谨的思路，也是培育我们今后人生的一种看法。为了很好的完成这次毕业设计，我大量的翻阅了有关书籍，并在设计的过程中大量的运用了CAD软件进行制图，让我对此类软件的操作有了比较形象的相识，对以后接触新的软件打下r良好的基础。在图纸中发觉问题，把问题形象的用图纸表达，已成为我发觉并解决问题方法之一。在对此次毕业设计的调查，探讨，实施的过程中

39、不但对所学的专业学问有了更深化的理解，而且能更娴熟地综合运用已学过的基础课，技术基础课，专业课与技能并彳针对件的熬炼了自己分析和解决机械领域内的一般工程应用问题的实力，同时也学到了处理实际工程问题的工作方法。对于将来走向机械事业奠定r牢固的台阶，使我更加的自信！界邹宏重河毅明班尊簿毕业设计主要参考文献1水泥厂工艺设计手册编写组编.水泥厂工艺设计手册.北京：中国建筑工业出版社.2胡建同等编.螺旋输送机、斗式提升机、振动输送机.北京：机械工业出版社，1991.3濮良贵,纪名刚主编.机械设计（第七版）.北京：高等教化出版社，1999.4机械设计手册联合编写组编.机械设计手册（其次版）.北京：化学工

40、业出版社，1982.起重机运输设备选用手册编笃组.起重机运输设备选用手册.北京:机械工业出版社，1991.大连理工高校工程画图教研室编.机械制图（第四版）.北京：高等教化出版社,1993.7梁庚煌主编.运输机械手册（其次册）.北京：化学工业出版社，1983.8银金光，壬洪主编.机械设计课程设计.北京：中国林业出版社，2006.成大先主编.机械设计手册.北京：化学工业出版社，2004.10朱昆泉，许林发编著.建材机械工程手册.武汉：武汉工业高校出版社，2000.U1北京机械工程学会物料搬运分会编.物料搬运设备手册.武汉：人民交通出版社，2002.12岑军健主编，新编非标准设备设计手册（中册）.北

41、京:国防工业出版社，1999.13严峰，谢锡纯主编，选煤厂运输提升设备，北京：煤炭工业出版社，1992.14田村洋太郎实际设计探讨会著.王启以监译周德信周喜仁译.机械设计实践.北京：机械工业出版社，199815李其祥编.炭素材料机械设备.北京：冶金工业出版社，1993.口6清华高校华中工学院郑州工学院主编.铸造设备.北京：机械工程出版社，1980.17回国农业机械化科学探讨院编.好用设计手册.北京：农业机械出版社，1985.加邹宗重画其双班尊词毕业设计18大连理JI高校工程画教研室编.机械制图（第四版）.北京：高等教化出版社，1993.19机械工程手册机电工程手册编委会编，机械工程手册第1卷物
