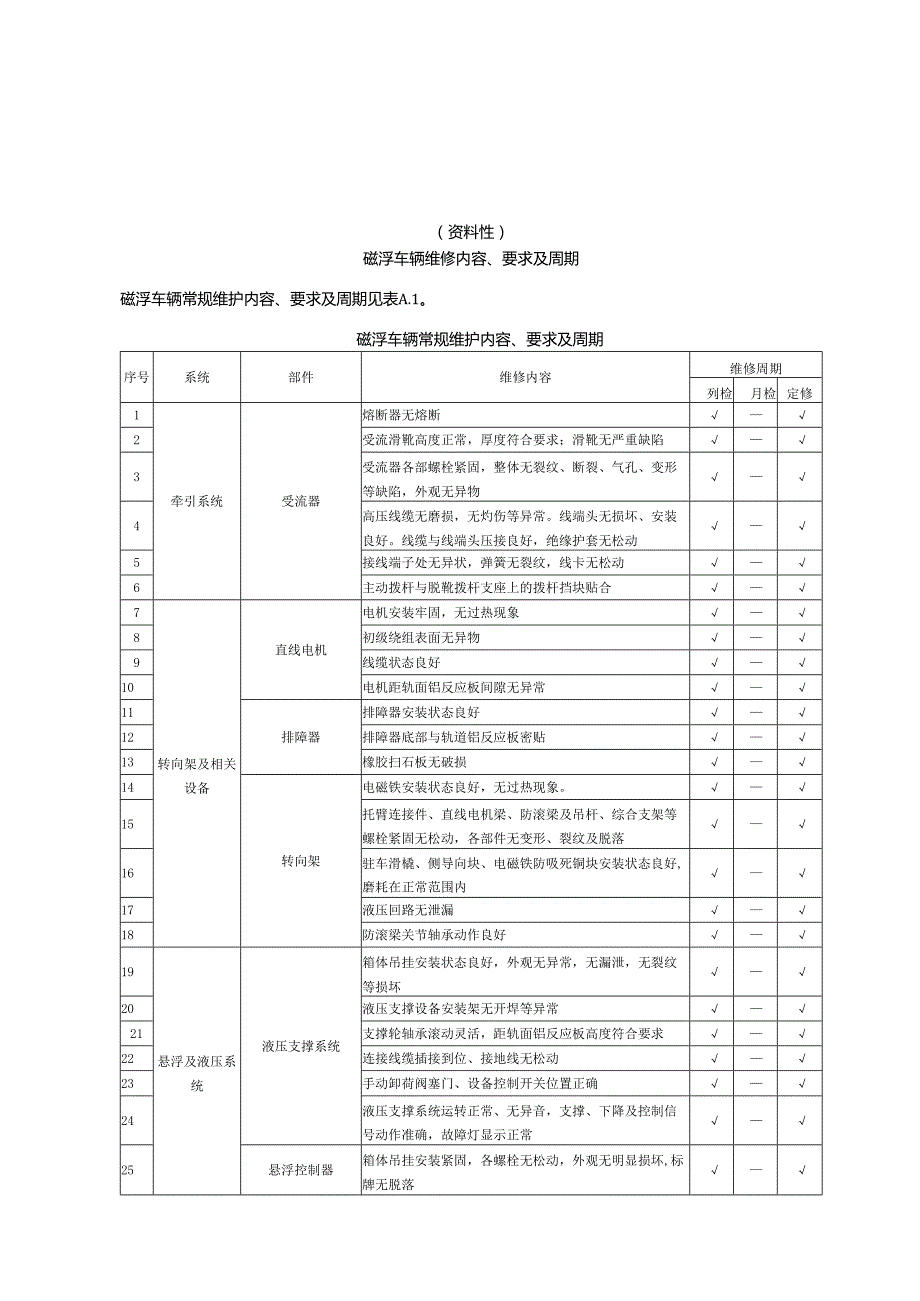

1、资料性）磁浮车辆维修内容、要求及周期磁浮车辆常规维护内容、要求及周期见表A.1。磁浮车辆常规维护内容、要求及周期序号系统部件维修内容维修周期列检月检定修1牵引系统受流器熔断器无熔断2受流滑靴高度正常，厚度符合要求；滑靴无严重缺陷3受流器各部螺栓紧固，整体无裂纹、断裂、气孔、变形等缺陷，外观无异物4高压线缆无磨损，无灼伤等异常。线端头无损坏、安装良好。线缆与线端头压接良好，绝缘护套无松动5接线端子处无异状，弹簧无裂纹，线卡无松动6主动拨杆与脱靴拨杆支座上的拨杆挡块贴合7转向架及相关设备直线电机电机安装牢固，无过热现象8初级绕组表面无异物9线缆状态良好10电机距轨面铝反应板间隙无异常11排障器排
2、障器安装状态良好12排障器底部与轨道铝反应板密贴13橡胶扫石板无破损14转向架电磁铁安装状态良好，无过热现象。15托臂连接件、直线电机梁、防滚梁及吊杆、综合支架等螺栓紧固无松动，各部件无变形、裂纹及脱落16驻车滑橇、侧导向块、电磁铁防吸死铜块安装状态良好,磨耗在正常范围内17液压回路无泄漏18防滚梁关节轴承动作良好19悬浮及液压系统液压支撑系统箱体吊挂安装状态良好，外观无异常，无漏泄，无裂纹等损坏20液压支撑设备安装架无开焊等异常21支撑轮轴承滚动灵活，距轨面铝反应板高度符合要求22连接线缆插接到位、接地线无松动23手动卸荷阀塞门、设备控制开关位置正确24液压支撑系统运转正常、无异音，支撑、下

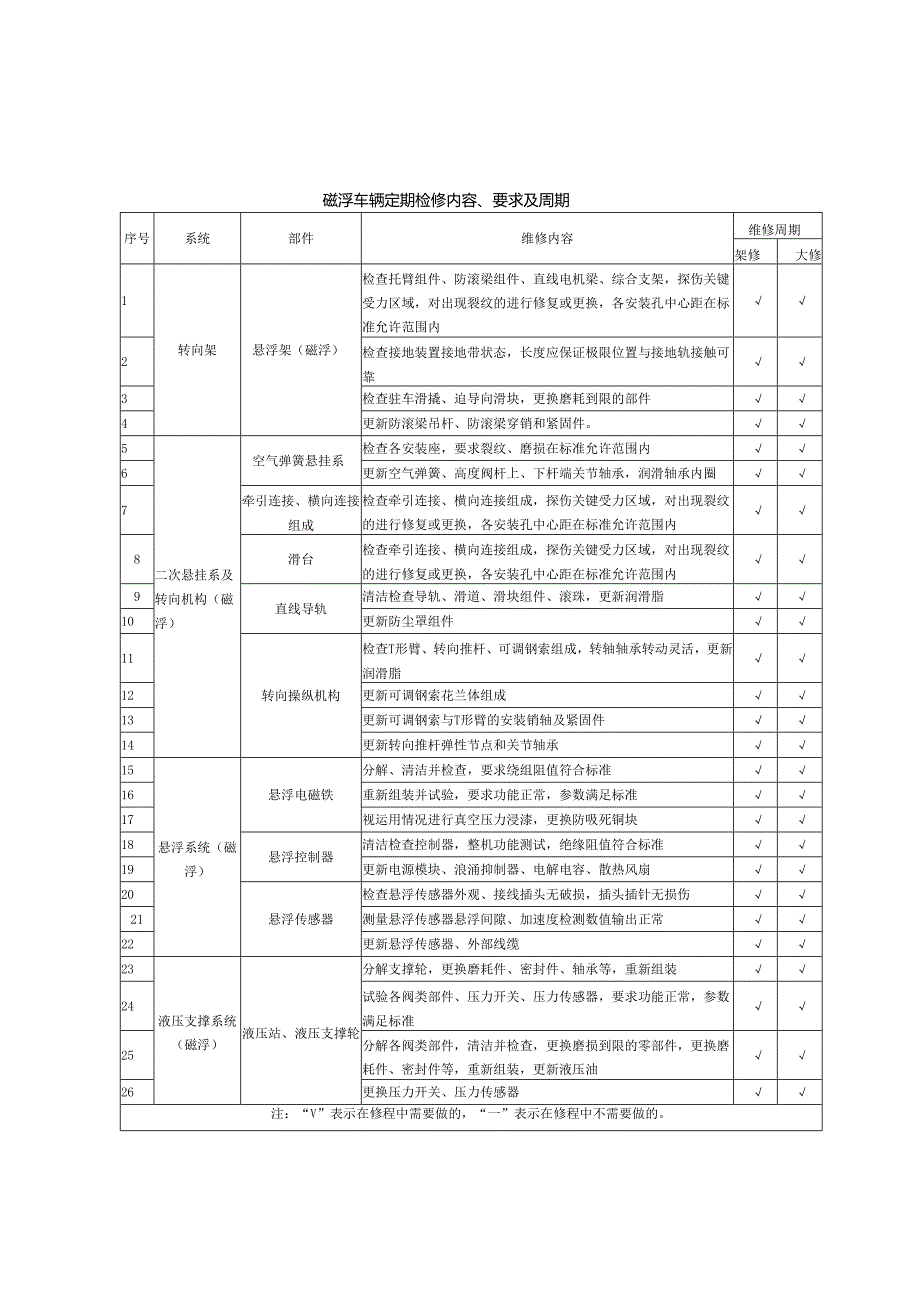

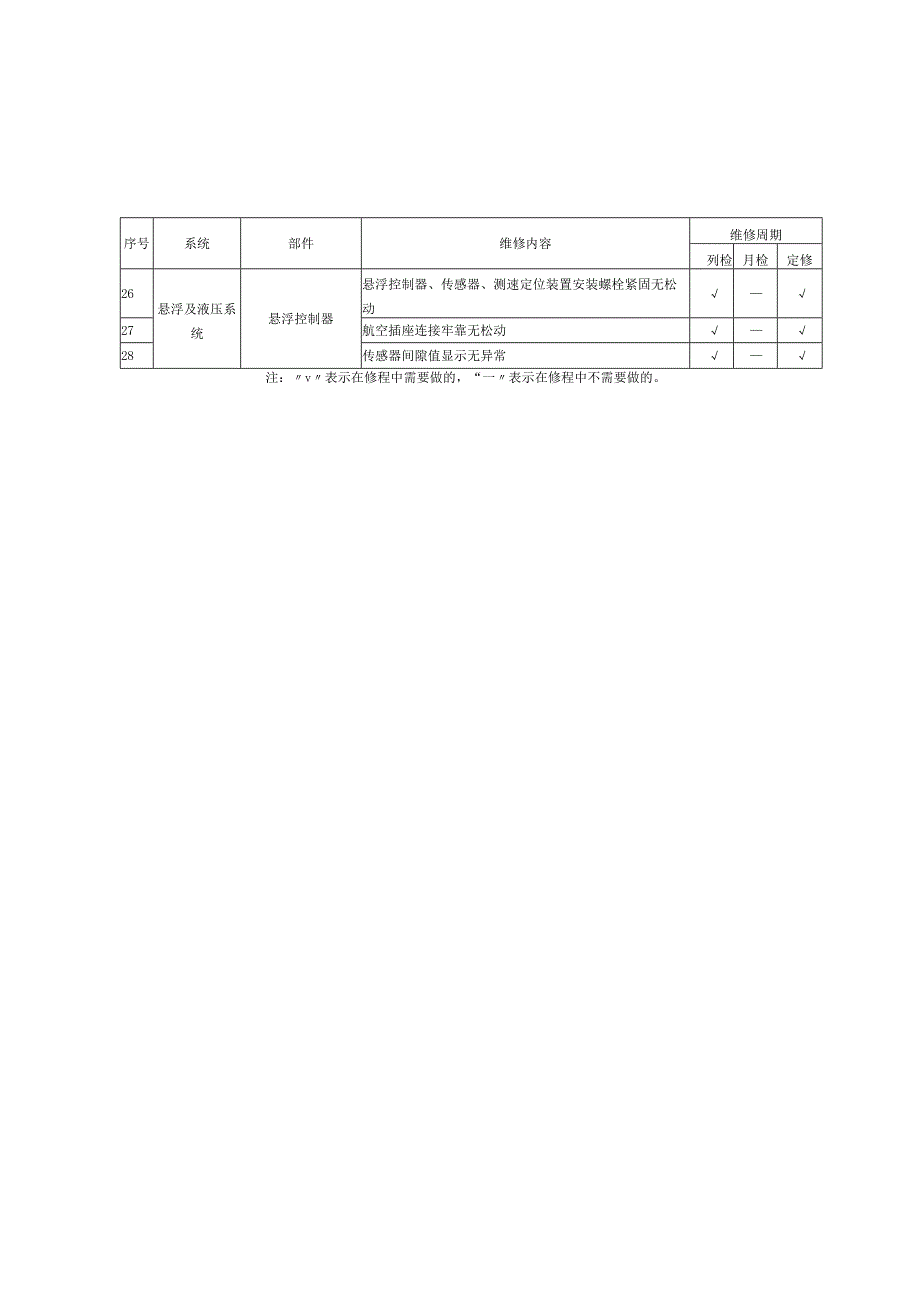

3、降及控制信号动作准确，故障灯显示正常25悬浮控制器箱体吊挂安装紧固，各螺栓无松动，外观无明显损坏,标牌无脱落序号系统部件维修内容维修周期列检月检定修26悬浮及液压系统悬浮控制器悬浮控制器、传感器、测速定位装置安装螺栓紧固无松动27航空插座连接牢靠无松动28传感器间隙值显示无异常注：v表示在修程中需要做的，“一表示在修程中不需要做的。磁浮车辆定期检修内容、要求及周期序号系统部件维修内容维修周期架修大修1转向架悬浮架（磁浮）检查托臂组件、防滚梁组件、直线电机梁、综合支架，探伤关键受力区域，对出现裂纹的进行修复或更换，各安装孔中心距在标准允许范围内2检查接地装置接地带状态，长度应保证极限位置与接地轨
4、接触可靠3检查驻车滑撬、迫导向滑块，更换磨耗到限的部件4更新防滚梁吊杆、防滚梁穿销和紧固件。5二次悬挂系及转向机构（磁浮）空气弹簧悬挂系检查各安装座，要求裂纹、磨损在标准允许范围内6更新空气弹簧、高度阀杆上、下杆端关节轴承，润滑轴承内圈7牵引连接、横向连接组成检查牵引连接、横向连接组成，探伤关键受力区域，对出现裂纹的进行修复或更换，各安装孔中心距在标准允许范围内8滑台检查牵引连接、横向连接组成，探伤关键受力区域，对出现裂纹的进行修复或更换，各安装孔中心距在标准允许范围内9直线导轨清洁检查导轨、滑道、滑块组件、滚珠，更新润滑脂10更新防尘罩组件11转向操纵机构检查T形臂、转向推杆、可调钢索组成，
5、转轴轴承转动灵活，更新润滑脂12更新可调钢索花兰体组成13更新可调钢索与T形臂的安装销轴及紧固件14更新转向推杆弹性节点和关节轴承15悬浮系统（磁浮）悬浮电磁铁分解、清洁并检查，要求绕组阻值符合标准16重新组装并试验，要求功能正常，参数满足标准17视运用情况进行真空压力浸漆，更换防吸死铜块18悬浮控制器清洁检查控制器，整机功能测试，绝缘阻值符合标准19更新电源模块、浪涌抑制器、电解电容、散热风扇20悬浮传感器检查悬浮传感器外观、接线插头无破损，插头插针无损伤21测量悬浮传感器悬浮间隙、加速度检测数值输出正常22更新悬浮传感器、外部线缆23液压支撑系统（磁浮）液压站、液压支撑轮分解支撑轮，更换磨
6、耗件、密封件、轴承等，重新组装24试验各阀类部件、压力开关、压力传感器，要求功能正常，参数满足标准25分解各阀类部件，清洁并检查，更换磨损到限的零部件，更换磨耗件、密封件等，重新组装，更新液压油26更换压力开关、压力传感器注：“V”表示在修程中需要做的，“一”表示在修程中不需要做的。（资料性）供电系统维修内容与要求供电系统常规维护内容、要求及周期见表B.1o表B.1供电系统常规维护内容、要求及周期序号设备类型维修内容维修要求维修周期1IOkV开关柜开关柜柜体内外部检查表面清洁无污秽、泄压通道畅通每两年不少于1次2小车室、电缆室、二次回路重要元件检查无变形、松动、污秽、放电、卡涩、烧蚀等现象3柜
7、体各连接处、接地连接检查连接牢固、电缆室内各引线相间、对地距离应符合相关标准4负荷开关柜控制单元检查独立控制单元外部应清洁无污物5断路器、隔离手车小车检查无污秽，无受潮锈迹、腐蚀现象每两年不少于1次6断路器及隔离开关检查无变形、开裂、移位、烧蚀现象7二次回路重要元件检查完好无破损，内部插针无退针8分、合闸和紧急分闸传动应动作正常9负荷开关外观检查绝缘壳体应无破损现象10保护装置清扫及状态检查清洁无污秽；显示屏、面板各指示灯应正常每年不少于1次11750V(150OV)开关柜直流断路器开关柜内外部检查无污秽、无破损、无变形每年不少于1次12一次母线、分流器、电缆及接头、避雷器、绝缘部件检查无污秽
8、松动、变色过热、锈蚀、变形等现象13-J=L.IUWIALlMH柜二次重要回路主要元件检查安装牢固，部件完整无变形，标识应完好14检测绝缘安装的柜体框架和结构地之间的电阻值柜体框架和结构地之间的绝缘电阻值参照DBH/T311.2城市轨道交通工程质量验收标准第2部分：设备安装工程执行16断路器断路器灭弧装置检查清洁无污秽，外观应完好每年不少于1次17断路器手车检查触头清洁无污秽、部件无松动缺失18二次重要回路主要元件检查清洁无污秽，安装牢固，连接线无松动，部件无变形，各元器件标识完好19连接插头、固定卡扣及连接线检查插针无松动、无退针，插头应完好无变形、固定卡扣应牢固可靠20分、合闸和紧急分闸
9、传动应动作正常21联锁关系传动联锁关系应正确22大电流脱扣定值检查大电流脱扣值指示正确，止动线无偏差23保护装置保护装置检查清洁无污秽；显示屏、面板各指示灯应正常每年不少于1次序号设备类型维修内容维修要求维修周期24750V(1500V)开关柜隔离开关柜开关柜内外部检查无污秽、无破损、泄压通道畅通每年不少于2次25开关柜一次母线、电缆头、避雷器、绝缘部件检查清洁无污秽，安装牢固、无放电痕迹、变色过热、锈蚀、变形26开关柜二次重要回路的主要元件检查清洁无污秽，安装应稳固，插件应牢固，连接线无松动，部件无变形27隔离开关隔离开关本体检查安装紧固，触头表面清洁，接触紧密无烧伤每年不少于2次（安装于其
10、他设备内的隔离开关设备随该设备维修周期）28隔离开关辅助触点检查无污秽，安装牢固，部件无变形，标识完好29隔离开关控制箱检查无污秽、端子排安装稳固，标签完好30隔离开关控制箱重要回路的主要元件检查各元件清洁，安装应稳固，插件应牢固，连接线应无松动，部件应完整无变形，标识完好31隔离开关分、合闸传动应动作正常32负荷开关柜开关柜内外部检查无污秽、无破损、泄压通道畅通每年不少于1次33开关柜一次母线、电缆头、避雷器、绝缘部件检查各部件清洁无污秽，安装螺栓应无松动、放电痕迹、变色过热、锈蚀、变形34负荷开关灭弧装置检查无污秽，外观完好35负荷开关检查无污秽，均匀涂抹专用导电膏；固定部件及卡销、螺栓应
11、无松动及缺失36负荷开关二次重要回路的主要元件检查无污秽，安装稳固，插件牢固，连接线无松动，部件完整无变形，各元器件标识应完好37负荷开关连接插头、固定卡扣及连接线检查插头应完好无变形、无退针，卡扣应牢固可靠38400V低压设备开关柜柜体内外部检查内外表面应清洁无污秽每年不少于1次39二次室及电缆室检查绝缘件无裂纹和破损；元器件清洁、完好；螺栓、线缆紧固无松动，线路端部绝缘应无老化40断路器外观检查清洁无污秽，合分闸按钮、储能手柄操作准确、灵活，开关指示器正常每年不少于1次41断路器本体及控制单元检查触头接触良好、辅助端子无损伤、裂纹等现象、面板显示正常，检查控制单元保护定值与定值单一致；指示
12、应正常，各元器件及二次线无松动；检查脱扣单元保护定值与定值单一致42配电柜（箱）检修柜（箱）柜体内外部检查清洁无污秽；连接端紧固无松动每年不少于1次43二次回路重要元件检查各参数显示均应正常，断路器、空气断路器表面清洁无污秽，无过热、打火现象，电缆连接处无碳化、变形现象；二次线紧固无松动序号设备类型维修内容维修要求维修周期44400V低压设备隔离开关柜柜体内外部检查清洁无污秽；隔离开关表面应清洁无污秽，触头应无氧化每年不少于1次45绝缘及连接检查绝缘件无破损、老化；接地部位、接地线可靠接地；螺丝应紧固，母排无过热46端子排检查清洁无污秽，接线无松动4727.5KV设备GlS组合电器及GlS开关
13、柜壳体外观检查清洁无污秽、无掉漆锈蚀，断路器、隔离开关机械指示良好，壳体接地良好每2年不少于1次49气室压力检查表计工作正常、气体压力符合温度曲线，各气室无漏气50汇控柜或二次室检查汇控柜内各二次元件良好、电气指示正常。无污秽，无松动；无氧化、烧蚀；端子排及元器件安装应稳固，标签应完好51壳体各连接处、设备支撑固定检查各模块连接牢固、螺栓无松动，设备支架牢固、固定螺栓无松动52电缆穿舱检查电缆终端固定牢固，电缆孔洞封堵应良好，护层接地功能良好53动态无功补偿装置各柜内外表面检查清洁无污秽、无掉漆锈蚀每年不少于1次54柜内元器件及接线检查完整无破损，外观清洁，安装及接线无松动55二次设备及连接点
14、检查外观清洁，连接稳固，各元件完好，接线无松动56各功率模块检查外观清洁，安装稳固，连接线无松动，部件完整57涡流风机、通风散热部件检查外观清洁，转动无卡滞，透气性良好58控制柜检查柜内各元件外观良好、电气指示正常59集中接地装置柜内外表面检查柜内干净整洁，铜排、电缆安装牢固，金属表面无烧蚀痕迹每年不少于1次60二次设备及连接点检查各二次设备元件外观良好、功能正常，端子排连接线无松动，标识齐全61接地功能检查接地功能良好62变压器柜体、器身内外部检查清洁无污秽、无掉漆锈蚀，器身无变形、鼓包;柜体散热孔应无堵塞每年不少于1次63电缆及母排连接点、分接开关、接地线检查螺栓无松动，防护帽齐全，各带电
15、部位间的最小空气间隙符合要求64保护单元检查接线无松动，绑扎牢固，无老化、破损；遥信、遥测等功能正常序号设备类型维修内容维修要求维修周期65牵引整流器柜体内外部检查清洁无污秽、无掉漆锈蚀，器身无变形、鼓包；柜体散热孔应无堵塞每2年不少于1次66电缆及母排连接点、传感器、硅整流管检查无污秽、松动，硅整流管瓷绝缘应完好无裂纹67二次重要回路元件检查无污秽、无破损、电压应正常68测量框架绝缘电阻值柜体框架和结构地之间的绝缘电阻值参照DBH/T311.2城市轨道交通工程质量验收标准第2部分：设备安装工程执行69钢轨电位限制装置钢轨电位柜内、外部检查无污秽，无破损；端子排安装及接线应稳固，标签应完好每年
16、不少于1次70一次母线、分流器、连接线、绝缘部件检查无污秽、松动、变色、过热、锈蚀、变形等现象71电压限制器、晶闸管检查外观完好，固定良好无松动72主接触器检查触头平滑、接触应良好，二次线连接应牢固每年不少于1次73二次重要回路主要元件检查无污秽，安装应稳固，连接线无松动，部件应完整无变形，各元器件标识应完好74开关柜电缆穿孔封堵检查封堵良好，无可视缝隙75PLC显示及信号指示检查面板显示及指示灯显示正常76检测绝缘安装的柜体框架和结构地之间的电阻值柜体框架和结构地之间的绝缘电阻值参照DBH/T311.2城市轨道交通工程质量验收标准第2部分：设备安装工程执行77再生制动能量地面利用装置柜体及附
17、件各柜内外表面检查清洁干燥无污，散热孔畅通，过滤网清洁，绝缘板等紧固良好，封堵应良好，无可视缝隙每年不少于1次78柜内元器件及接线检查外观完整，安装牢固，外观清洁79柜体散热风扇检查清洁无污秽，运转良好无异响80盘面等设备及接线检查指示正确，报警功能正常，柜门各部件良好，电磁锁工作可靠81框架绝缘电阻测量柜体框架和结构地之间的绝缘电阻值参照DBH/T311.2城市轨道交通工程质量验收标准第2部分：设备安装工程执行序号设备类型维修内容维修要求维修周期99再生制动能量地面利用装置斩波器斩波器及组件外观检查清洁干燥，无灰尘、无锈迹、无变形、无裂纹每年不少于1次100斩波器及组件安装及一、二次连接检查
18、安装应固定、无松动，各连接螺栓、各连接线应无松动101滤波电容检查无变形和漏液102IGBT驱动板检查洁净、无腐蚀103制动电阻柜柜体结构件安装状况检查无松动，外观无烧蚀、无变形每年不少于1次104绝缘部件检查外观完好、无损坏、无裂纹105温度开关及其连接线、二次信号线及端子检查无松动、外观完好、清洁无污秽106保护装置上位机、下位机检查外观无污秽，插件牢靠无损伤每年不少于1次107显示单元检查按键响应良好，上电后液晶显示应完好，操作系统运行正常108断电重启试验断电重启后，遥信、遥测等各项功能应正常109逆变柜逆变单元外观检查检查逆变单元外观每年不少于1次110断路器连接线检查插头完好无变形
19、无退针，安装牢固可靠Ill断路器分、合闸传动手动合、分闸各1次正常动作113变流器柜各功率模块检查清洁无污秽，安装稳固，插件牢固，连接线无松动，部件完整每年不少于1次114涡流风机、通风散热部件检查清洁无污秽，转动无卡滞，防尘滤棉清洁；各部件无松动、异常和烧损现象115电抗装置外观检查外观清洁无污秽，无爬电痕迹116排流柜及监测装置开关柜内外部检查外观完好、加封加锁齐全每年不少于1次117一次回路、二次回路重要元件检查清洁无污秽，安装稳固，连接线无松动，部件无变形，标识完好118检查盘面指示设备运行状态正常、指示灯显示正确、开关或按钮位置状态正确119检测绝缘安装的柜体框架和结构地之间的电阻
20、值柜体框架和结构地之间的绝缘电阻值参照DBH/T311.2城市轨道交通工程质量验收标准第2部分：设备安装工程执行120监测装置检查外观清洁无污秽，安装稳固无松动，防雷元件状态良好、开关或按钮位置状态正确、无异常序号设备类型维修内容维修要求维修周期121单向导通装置开关柜内外部检查外观完好、加封加锁齐全每年不少于1次122一次回路、二次回路重要元件检查清洁无污秽，安装稳固，连接线无松动，部件无变形，标识完好123控制器检查运行状态正常、对时正确124柜内机械活动部件、柜体门锁、合页检查机械活动部件应灵活、可靠，柜体门锁应牢固可靠，合页无裂纹，转动应顺滑无杂音125开关柜电缆穿孔封堵检查封堵应良好
21、无可视缝隙126隔离开关分合传动用控制箱、现场手动操作机构分别对隔离开关进行1次分合传动127柔性接触网系统支柱与基础支柱、硬横跨、吊柱检查无破损、倾斜、变形、裂纹锈蚀等现象；硬横跨应呈水平状态；隧道内的埋入杆件应完整齐全,无缺失、损坏、脱落等现象1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年128基础检查基础帽应完整无破损，支柱和拉线基础周围应无塌陷129拉线检查无断股、散股、接头及严重锈蚀现象，受力状态应良好，紧固螺母齐全、无松动130驱鸟检查驱鸟器应完整齐全，无缺失、损坏、脱落等现象131支持与定位装置硬横跨检查上、下部固定绳应水平并处于拉紧状态，外观完好，无破损、变
22、形现象；上下部固定绳的电分段绝缘子应在同一垂直面内；铅垂，吊线呈拉紧状态，上端永久固定，无松弛132腕臂检查安装牢固，较接处转动灵活；底座无变形、弯曲、锈蚀和破损情况；水平腕臂无低头现象；绝缘子外观无破损和放电烧伤现象；承力索座（双线支撑线夹）内的承力索置于受力方向指向轴心的槽内133支持与定位装置定位装置检查正、反定位管应与腕臂在同一垂面内；定位管管口封堵良好；定位线夹无裂纹和破损；螺栓紧固良好，开口销齐全134接触线承力索接触线检查无硬点、烧伤、损伤、锈蚀，与线夹连接良好,接触线线面平行轨面、无扭面现象；接触线的接头要保证受电弓平滑通过；接头线夹无裂缝、松动和滑移等现象135承力索检查无散
23、股、断股、烧伤、损伤、锈蚀现象，无明显弛度；承力索在悬吊滑轮处应转动灵活、无卡滞，悬吊滑轮与线索相匹配序号设备类型维修内容维修要求维修周期136柔性接触网柔性吊弦与吊索吊弦检查整体连接牢固，无烧伤、断股或其他不良状态；偏移值符合标准1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年137吊索检查连接牢固，无烧伤、断股、散股、等现象；吊索线夹无开裂；吊索线夹在直线处应保持铅垂状态138中心锚结中心锚结绳检查无松弛、烧伤、散股、断股、侵界等现象139中心锚结线夹检查安装紧固无开裂，在直线上保持铅垂状态，在曲线上与接触线的倾斜度一致140中心锚结绳下锚检查安装牢固可靠，各零件连接良好，
24、螺杆上开口销齐全；绝缘部件外观应无裂纹、破损、烧伤、过热变色、闪络放电等现象141锚段关节锚段关节检查零部件安装牢固、无松动、脱落现象；支持和定位装置结构外观良好；接触线无异常磨耗现象；锚段关节无卡滞现象；电连接线应完整无遗漏142锚段关节处工作支与非工作支的过渡情况检查、过渡应平顺，受电弓在双向通过时应平滑无撞击和拉弧现象143电连接电连接检查安装牢固，无烧伤、散股、断股、脱落、侵界等现象；电连接线与线夹接触良好144系统电连接线夹检查电连接线夹安装牢固、螺栓螺母齐全，线夹无开裂现象，线夹内无杂物；接触线电连接线夹在直线处应处于铅垂状态145补偿下锚与硬锚装置接触线终端承力索终端检查受力方向
25、正确，承力索终端和接触网终端连接紧固、无松动146补偿下锚检查安装正确，无裂纹、变形，转动灵活无卡滞，限制、制动部件良好147补偿绳检查无散股、断股、接头、锈蚀现象，防腐油层应完好，且不得扭绞、与其他部件、线索相摩擦148坠坨、坠坨限制架检查安装位置应符合设计要求，坠坨导环与限制管之间滑动灵活，坠坨块应完整、叠码整齐149硬锚装置检查安装牢固，接触线、承力索与硬锚底座连接紧固；下锚处调整螺丝处于可调整状态150线岔外观检查安装正确、牢固可靠；支持和定位装置结构外观良好；接触线无烧伤、异常磨耗现象；线岔处无卡滞现象；电连接线应完整无断股散股烧伤情况151线岔处工作支与非工作支的过渡情况检查过渡应
26、平稳，受电弓在双向通过时应平滑无撞击和拉弧现象序号设备类型维修内容维修要求维修周期152柔性接触网系统分段绝缘器本体检查外观良好、无裂纹、烧伤、破损现象；磨耗应均衡，无偏磨、碳粉、尘埃、油污等现象1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年153分段绝缘器各连接件检查受力良好，无断股、散股现象，安装牢固可靠，无松动、无脱落；吊环无烧伤痕迹；螺杆上开口销齐全；过渡平滑顺直，不得有刮弓现象，车辆双向通过均无打弓现象154隔离开关外观检查外观良好，无松动、脱落现象，各触头无烧伤现象；等电位器安装良好，无烧伤、断股每月不少于1次（步行检查）155相关电缆连接情况检查外观良好，无脱落
27、锈蚀等现象；电缆及各连接件等电连接外观良好，无烧伤、脱落156避雷器外观检查完整平稳，接头连接可靠；引线和各部螺栓紧固，动作计数器完好，各零部件无锈蚀；聚合橡胶无裂纹，破损、老化和放电痕迹157相关电缆连接情况检查避雷器上网引线、接地引线、接地极均连接良好、无断裂158架空地线与接地系统架空地线肩架、线夹检查无烧伤、散股、断股、锈蚀、松动脱落等现象；肩架和线夹连接紧固；地线线夹中的铜衬垫齐全1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年159架空地线下锚检查安装牢固，架空地线与底座间连接良好，螺杆上开口销齐全；架空地线下锚处调整螺丝处于可调整状态160地跳线、接地电缆检查和
28、接地钢筋检查连接牢固可靠，接触良好，无断股、烧伤现象；非带电的金属物均须接地，接地线的截面积应符合设计要求161警示标志状态检查警示牌和悬挂点号码牌应齐全，无缺失、脱落、侵界现象；字迹清晰、无脱漆生锈现象162刚性接触网支持与定位装置吊柱检查安装牢固、无松动、断裂、变形、锈蚀等现象，螺纹完好，镀锌层完好，吊柱本体无弯曲、扭转、变形，各焊接部分不得有裂纹、开焊、锈蚀等现象；绝缘子应外观良好，无破损和放电烧伤1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年163支持和定位装置检查外观应良好，表面无裂纹、无缺损、无松动、可旋转部位无阻滞现象，螺栓紧固良好；开口销齐全164汇流排与接触
29、线汇流排、汇流排终端、防护罩检查外观良好、无裂纹、烧伤、扭拧变形、烧伤、侵界、脱落现象，无明显转折角；防护罩安装牢靠、稳定，无变形和严重老化现象165刚性接触线检查外观良好，无脱槽、烧伤、异常磨耗、偏磨、硬点、毛刺、腐蚀、别丝等现象；接触线无脱槽现象，在锚段内无硬弯序号设备类型维修内容维修要求维修周期173刚性接触网汇流排与接触线汇流排与定位线夹安装检查汇流排的悬吊线夹（定位线夹）应将汇流排包夹固定，滑动衬垫贴近汇流排，汇流排应能在滑动衬垫内顺线路方向滑动1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年174汇流排中间接头的安装检查汇流排中间接头夹持接触线的齿槽连接处平顺光滑，
30、接头连接牢固可靠，螺栓齐全、紧固、无松动、无脱落175接触线在汇流排终端处的安装情况检查对接地体的距离应符合要求176中心锚结中心锚结检查外观应良好、安装牢固可靠，各零部件齐全，连接良好，无松动、脱落、锈蚀等情况；中心锚结线夹与汇流排固定牢固，无偏斜卡滞汇流排现象；螺杆上开口销齐全；绝缘部件外观良好，应无裂纹、破损、烧伤、过热变色、闪络放电和老化等现象177锚段关节锚段关节检查外观及状态良好，无零部件脱落、侵界现象；锚段关节内各支持和定位装置、汇流排、接触线、电连接等参照相关维修单元标准执行178锚段关节处工作支与非工作支检查过渡应平顺，受电弓在双向通过时应平滑无撞击和拉弧现象179电连接电连
31、接检查外观良好、安装牢固，无烧伤、散股、断股、接头、补强、脱落、侵界等现象；电连接线与汇流排电连接线夹接触良好、无松动180汇流排电连接线夹检查安装端正、牢固可靠、螺栓螺母齐全，线夹无开裂现象，无杂物181刚柔过度刚柔过渡检查外观良好、安装牢固可靠，无松动、脱落现象;刚柔过渡处两接触线无烧伤、异常磨耗现象182刚柔过渡处工作支与非工作支检查过渡应平顺，受电弓在双向通过时应平滑无撞击和拉弧现象183线岔线岔检查外观良好、牢固可靠；接触线无烧伤、异常磨耗现象；电连接线完整无遗漏184工作支与非工作支检查过渡应平稳，受电弓在双向通过时应平滑无撞击和拉弧现象185分段绝缘器分段绝缘器检查外观良好、无裂
32、纹、烧伤、破损现象；四支导流板磨耗应均衡，无偏磨、碳粉、尘埃、油污等现象186汇流排接头检查导电辫外观良好，无断股、散股现象，无烧伤痕迹；过渡平滑顺直，无刮弓现象，车辆双向通过均无打弓现象；各零件紧固、无松动、无脱落序号设备类型维修内容维修要求维修周期187刚性接触网隔离开关隔离开关本体检查外观良好，无松动、脱落现象，各触头无烧伤现象；箱体和托架安装牢固，无锈蚀现象每月不少于1次（步行检查）188上网电缆、联络电缆检查外观良好，无脱落、锈蚀等现象189接地刀闸检查隔离开关刀闸动、静触头和等电位线均应无打火烧伤现象190架空地线与接地系统架空地线和线夹检查状态良好，架空地线和各类连接线索应无脱落
33、断股、侵界现象；接地跳线无断股、烧伤现象，接地电缆无破损、过热变色等现象1 .步行检查1个月2 .梯车检查正线6个月；车辆段和停车场1年191架空地线断股、损伤情况检查架空地线无烧伤、散股、断股等现象；安装位置正确，呈水平状态，安装牢固，无锈蚀、松动、脱落等现象192架空地线接头、接地跳线、接地电缆和接地钢筋检查连接牢固可靠，接触良好；接地线的截面积应符合设计要求193保安装置与标识维修绝缘护套等保安装置检查保安装置外观应良好、安装牢固，无破损、脱落、侵界现象194警示牌和悬挂点号码牌检查警示牌和悬挂点号码牌应齐全，无缺失、脱落、侵界现象；底漆应均匀，字迹清晰、无脱漆生锈现象195电源设备（
34、交直流电源屏）主机柜清洁、状态检查应清洁无积尘，电流表、电压表显示应正常，指示灯显示正常，线缆应紧固无松动，标签粘贴牢固每年不少于2次196逆变器（含静态旁路）清洁、状态检查清洁无污秽，外观完好无损；一、二次连接线应连接紧固无松脱，风扇无异常声响；逆变器工作应正常，指示灯显示应正常每年不少于2次197整流装置清扫检查整流装置的二次连接线应紧固无松脱，进出风口无污秽，通风良好每年不少于2次198监测装置检查二次连接清洁无污秽，显示应正常；二次连接线应紧固每年不少于2次199蓄电池蓄电池柜（架）检查清洁无污秽，台架牢固，绝缘板良好，端子排安装应稳固，标签完好每季度不少于1次200蓄电池、连接导线、
35、监测系统、电池开关检查蓄电池外壳完好，无裂纹、无变形、无漏液；导线连接牢固、无破损、连接处无发热变色等现201电压检查单体电压值符合要求，具体参照各品牌产品说明书每月不少于1次序号设备类型维修内容维修要求维修周期208电源设备UPS/EPS主机柜清洁、状态检查应清洁无积尘，电流表、电压表显示应正常，指示灯显示正常，线缆应紧固无松动，标签粘贴牢固每年不少于2次209连接点检查连接点应清洁无污秽，安装螺栓应无放电痕迹，安装螺栓及连接线应无松动、变色过热、锈蚀、变形等现象210二次回路的主要元件检查清洁无污秽，安装应稳固，插件应牢固，连接线无松动，部件应完好无变形，标签粘贴牢固211电缆穿孔封堵检查
36、电缆穿孔封堵应良好212进/馈线柜清洁、状态检查清洁无污秽，端子排安装应稳固，标签应完好每年不少于2次213连接点检查连接点清洁无污秽，安装螺栓无放电痕迹，安装螺栓及连接线无松动、变色过热、锈蚀、变形现象214二次回路的主要元件检查清洁无污秽，安装应稳固，插件应牢固，连接线应无松动，部件应完好无变形，标签粘贴牢固215稳压柜清洁、状态检查清洁无污秽，端子排安装应稳固，标签应完好每年不少于2次216稳压柜补偿变压器、调压变压器及隔离变压器检查清洁无污秽，无破损裂缝、无放电痕迹、无异常声响，接头无松动、发热变色、变形等现象,接地牢固217稳压柜控制板、接触器、通讯装置、表计、电源模块检查清洁无污秽
37、安装应稳固，插件应牢固，连接线应无松动，部件应完整无变形，各元器件标识应完好218电力监控系统工作站软件功能检查软件运行正常，功能测试无异常每年不少于2次219电力监控设备清扫、工作状态检查清洁无污秽；各板卡及内部连接线应连接紧固；散热孔无堵塞，各指示灯显示正确每年不少于1次220冗余设备切换功能检查应达到自动切换功能正常221数据备份对历史数据进行备份，检查服务器物理空间应满足系统要求222电力监控系统系统优化系统运行稳定，磁盘空间正常；检查系统内安全设备的安全策略和配置；对系统进行日志检查工作，包括安全日志、系统日志、数据库日志等223各层级设备监控功能检查各接口系统设备的远程操作功能正
38、常，监控信息传输符合设计要求，设备返回状态信息准确无误每2年不少于1次表B.2供电系统定期检修内容、要求及周期序号设备类型维修内容维修要求维修周期1IOkV开关柜开关柜“五防”联锁功能传动开关柜机械、电气“五防”联锁功能应正常每2年不少于1次2负荷开关柜控制单元传动控制单元回路电池状态应良好，合、分闸传动测试正常3预防性试验参照DL/T596-2021电力设备预防性试验规程4断路器、隔离手车内部机构各电气元件、机械元件检查清洁无污秽，接点无明显灼伤变形；辅助开关接点动作正确可靠；各个构件应无变形损伤、脱落；轴销转动平稳、联动功能应正确可靠每2年不少于1次5外部联锁传动断路器外部联锁功能测试正常
39、6手动储能合、分闸测试弹簧手动储能后进行一次合、分闸传动，断路器各机械显示应与实际相符7负荷开关检查、测试高压熔断器无破损，机械脱扣测试应正常8预防性试验参照DL/T596-2021电力设备预防性试验规程9保护装置保护装置检查紧固件应无破损；背板各插接件连接应无松动，二次线连接应无松动每2年不少于1次10核对定值单内容保护装置信息完整；定值应与定值通知单相符11查看、调阅检查装置基本参数设置核对装置版本号，记录出厂日期及出厂编号；检查装置时钟设置正确12保护功能传动校验按照保护配置进行保护项目的校验及传动，可参照DL/T995-2016继电保护和电网安全自动装置检验规程13电能表按照国家电能表
40、检定规程要求每6年不少于1次14750V(1500V)开关柜直流断路器柜开关柜重要元器件及附件测量活门机构动作灵活，手车推入、拉出操作无卡阻；测量继电器及接触器常开、常闭接点阻值及变位后的阻值应正常每2年不少于1次15开关柜主母排对外壳及地绝缘测试开关柜主母排对外壳及地之间绝缘电阻值应符合设计要求16断路器断路器开关特性数值间隙检测断路器主触头、燃弧触头损耗及各部间隙应符合厂家维护手册要求每2年不少于1次17断路器线圈绝缘电阻检测线圈绝缘电阻应满足厂家维护手册要求18断路器低分低合、高分高合测试断路器进行操作电源过压、欠压合分试验；分合闸线圈工作应正常19隔离开关柜开关柜重要附件功能传动行程开
41、关、辅助触点变位后返讯应正确；继电器及接触器接点变位后返讯应正确每2年不少于1次序号设备类型维修内容维修要求维修周期20750V(1500V)开关柜隔离开关隔离开关分合闸机构检测分合过程应平顺无卡滞，机构动作应正常每2年不少于1次（安装于其他设备内的隔离开关设备随该设备维修周期）21隔离开关手动操作机构检测手动杠杆操作机构转动灵活，无卡涩现象22负荷开关柜开关柜重要附件功能传动活门机构动作灵活，手车推入、拉出操作无卡阻；行程开关、辅助触点变位后返讯应正确；继电器及接触器接点变位后返讯应正确每2年不少于1次23负荷开关负荷开关触头间隙检测断路器主触头、燃弧触头损耗及各部间隙应符合厂家维护手册要求每2年不少于1次24负荷开关主回路对地的绝缘电阻检测主回路对地电阻值应符合设计要求25保护装置采样元器件模拟量检测误差值应符合各元器件说明书中的要求每2年不少于1次26保护装置模拟量检测误差值应符合各元器件说明书中的要求27保护装置输入、输出检测
