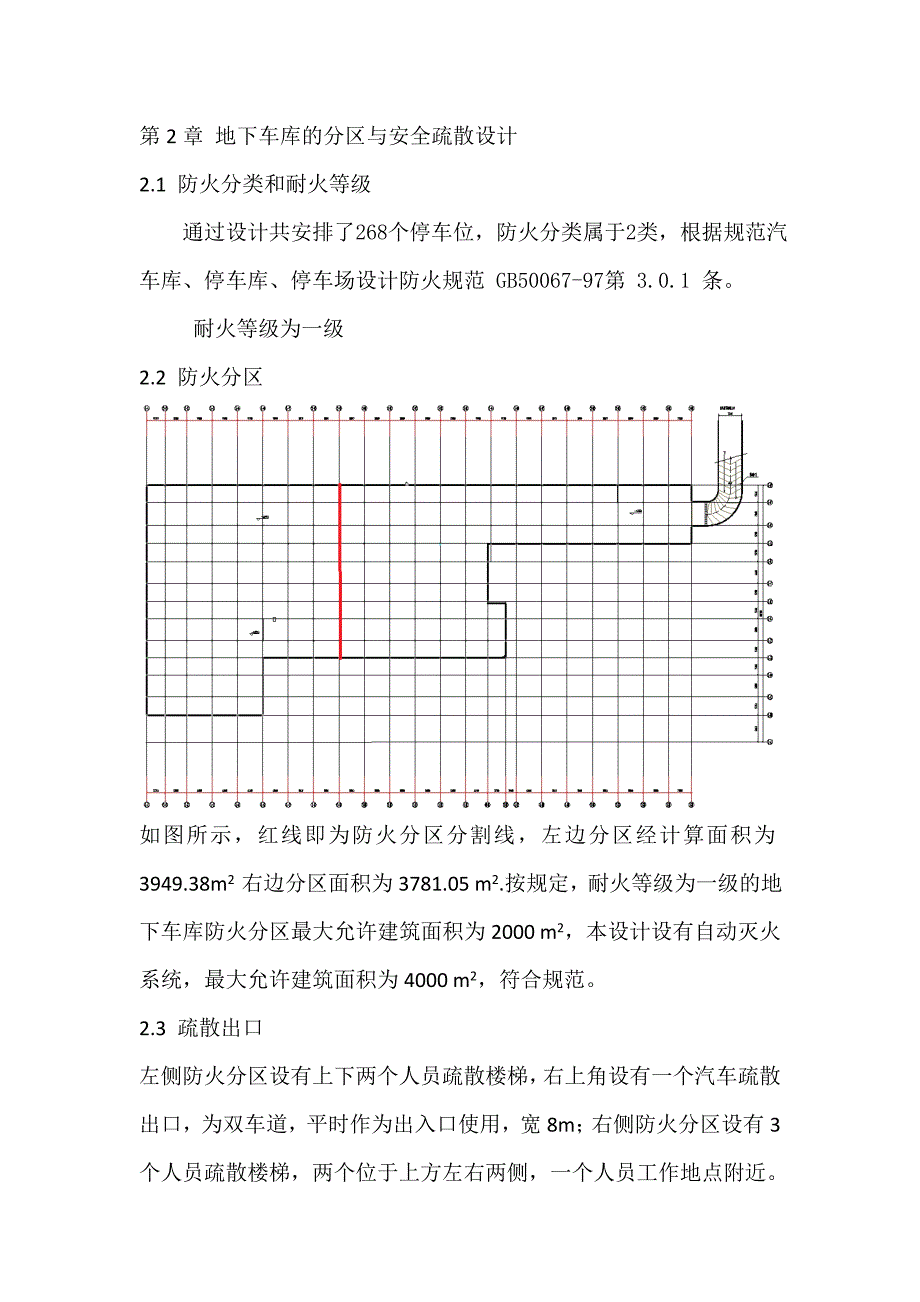

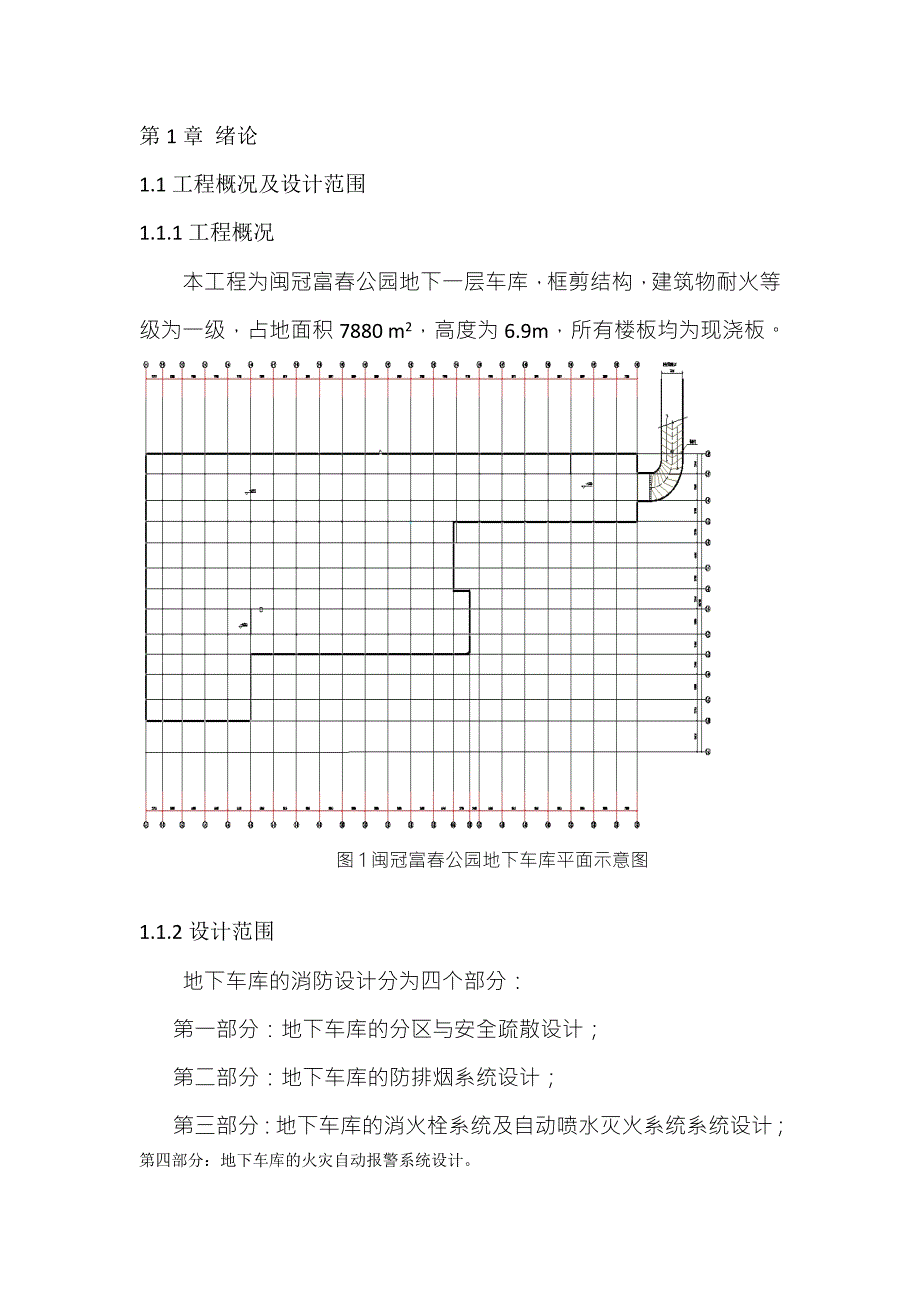

1、第1章 绪论1.1工程概况及设计范围1.1.1工程概况本工程为闽冠富春公园地下一层车库，框剪结构，建筑物耐火等级为一级，占地面积7880 m2，高度为6.9m，所有楼板均为现浇板。 图1闽冠富春公园地下车库平面示意图1.1.2设计范围 地下车库的消防设计分为四个部分：第一部分：地下车库的分区与安全疏散设计；第二部分：地下车库的防排烟系统设计；第三部分：地下车库的消火栓系统及自动喷水灭火系统系统设计；第四部分：地下车库的火灾自动报警系统设计。第2章 地下车库的分区与安全疏散设计2.1 防火分类和耐火等级 通过设计共安排了268个停车位，防火分类属于2类，根据规范汽车库、停车库、停车场设计防火规范
2、 GB50067-97第 3.0.1 条。 耐火等级为一级2.2 防火分区如图所示，红线即为防火分区分割线，左边分区经计算面积为3949.38m2 右边分区面积为3781.05 m2.按规定，耐火等级为一级的地下车库防火分区最大允许建筑面积为2000 m2，本设计设有自动灭火系统，最大允许建筑面积为4000 m2，符合规范。2.3 疏散出口左侧防火分区设有上下两个人员疏散楼梯，右上角设有一个汽车疏散出口，为双车道，平时作为出入口使用，宽8m；右侧防火分区设有3个人员疏散楼梯，两个位于上方左右两侧，一个人员工作地点附近。本防火分区将汽车出入口作为火灾时的汽车疏散出口，为双车道，宽7.2m。第3章

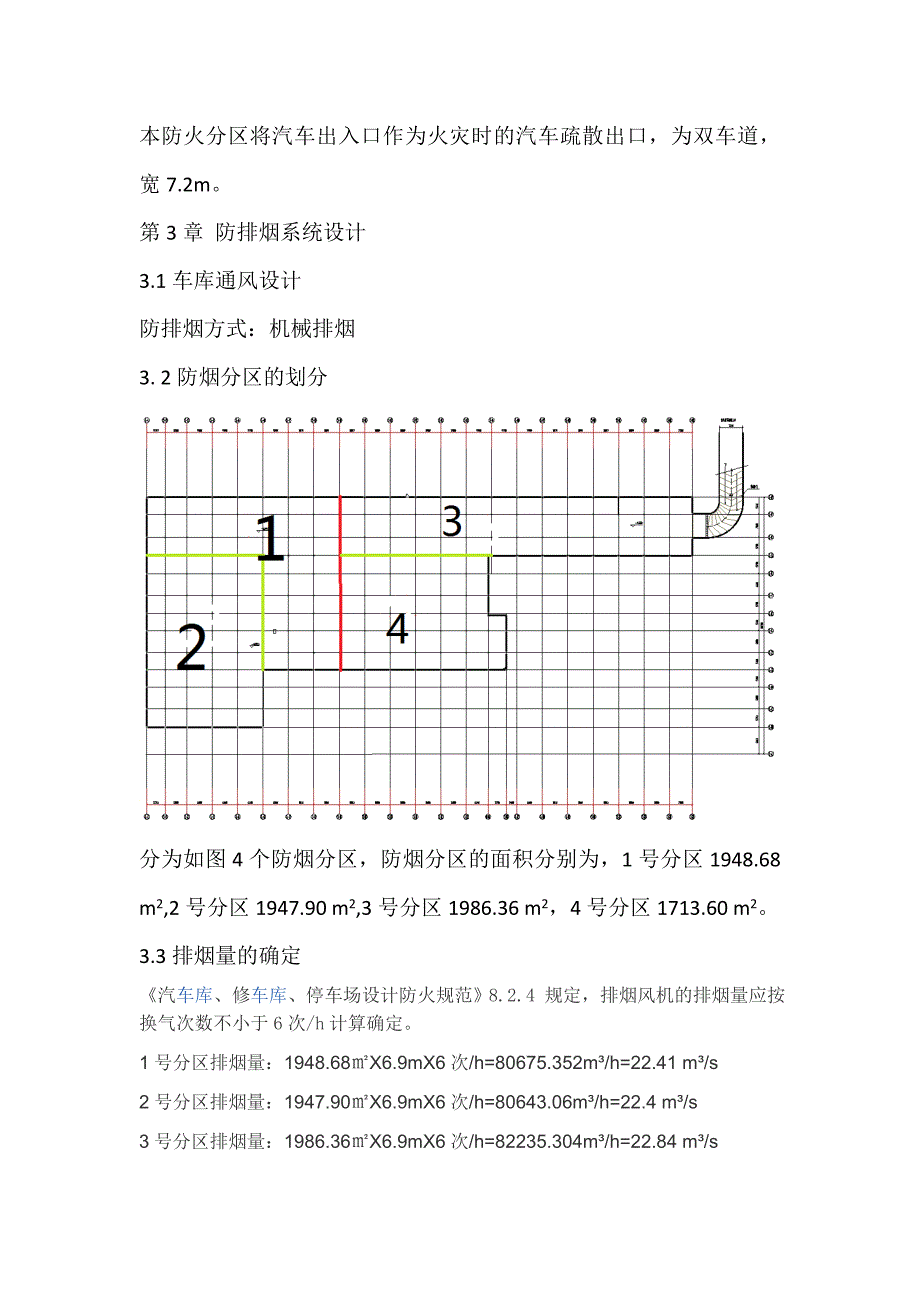

3、 防排烟系统设计3.1车库通风设计防排烟方式：机械排烟3. 2防烟分区的划分分为如图4个防烟分区，防烟分区的面积分别为，1号分区1948.68 m2,2号分区1947.90 m2,3号分区1986.36 m2，4号分区1713.60 m2。3.3排烟量的确定汽车库、修车库、停车场设计防火规范8.2.4 规定，排烟风机的排烟量应按换气次数不小于6次/h计算确定。1号分区排烟量：1948.68X6.9mX6次/h=80675.352m/h=22.41 m/s2号分区排烟量：1947.90X6.9mX6次/h=80643.06m/h=22.4 m/s3号分区排烟量：1986.36X6.9mX6次/h
4、82235.304m/h=22.84 m/s4号分区排烟量：1713.60X6.9mX6次/h=70943.04m/h=19.71 m/s因此，四个防烟分区的排烟量如表所示：排烟部位面积(m2)高度(m)体积(m3)排烟量(m3/h)第一防火分区第一防烟分区1948.686.913445.8980675.35第二防烟分区1947.9013440.5180643.06第二防火分区第三防烟分区1986.3613705.8882235.30第四防烟分区1713.6011823.8470943.04表3-1不同防烟分区排烟量排烟口风速不宜大于10m/s，每个防烟分区排烟口总面积为：1号防烟分区：22
5、41 m/s 10 m/s=2.241 m22号防烟分区：22.4 m/s 10 m/s=2.24 m23号防烟分区：22.84 m/s 10 m/s=2.284 m24号防烟分区：19.71m/s 10 m/s=1.971 m2 3.4风口及风管布置与计算3.4.1风管及风口的布置排烟风口的布置应使室内气流分布均匀，避免通风死区,送风口设置位置宜远离排烟口，二者的水平距离不应小于5m的原则。每个防烟分区应设置排烟口，排烟口宜设置在顶棚或靠近顶棚的墙面上，排烟口距防烟分区最远点的水平距离不超过30m1。房间的机械排烟系统应该按防烟分区设置。根据规范8.1.6风管应采用不燃材料制作，并不应穿过
6、防火墙、防火隔墙，当必须穿过时，除应满足本规范第5.2.5条的要求外，还应在穿过处设置防火阀。防火阀的动作温度宜为70，风管的保温材料应采用不燃材料或难燃材料；穿过防火墙的风管，其位于防火墙两侧各2m范围内的保温材料应为不燃烧材料。此系统排风排烟口分开布置。根据规范中对百叶风口的规定，排风口面积选取500mm800mm为了方便购买，排烟口统一规格，选取排烟口，面积为0.4 m2计算排烟口个数：1号防烟分区：2.241 m20.4 m2=5.6025 取62号防烟分区：2.24 m20.4 m2=5.6 取63号防烟分区：2.284 m20.4 m2=5.71 取64号防烟分区：1.971 m2
7、0.4 m2=4.9275 取53.4.2计算管道口径：根据规范8.2.6机械排烟管道风速，采用金属风管，速度不应大于20 m/s。1号防烟分区管道布置如下图：管道号流量m/s假定流速m/s管道截面积m2管道截面标准规格实际截面积m2实际流速m/s14200.21000X5000.5828200.41000X5000.516312200.61000X10001.012416200.81000X10001.01652020101250X10001.251662420121250X10001.2519.22号防烟分区管道布置如下图：管道号流量m/s假定流速m/s管道截面积m2管道截面标准规格实际截
8、面积m2实际流速m/s14200.21000X5000.5828200.41000X5000.516312200.61000X10001.012416200.81000X10001.01652020101250X10001.251662420121250X10001.2519.23号防烟分区管道布置如下图：管道号流量m/s假定流速m/s管道截面积m2管道截面标准规格实际截面积m2实际流速m/s14200.21000X5000.5828200.41000X5000.516312200.61000X10001.012416200.81000X10001.01652020101250X10001.2
9、51662420121250X10001.2519.24号防烟分区管道布置如下图：管道号流量m/s假定流速m/s管道截面积m2管道截面标准规格实际截面积m2实际流速m/s1420021000X5000582820041000X500051631220061000X800081541620081250X10001.2512.852020101250X10001.2516计算沿程损失防烟分区1：根据各管道风量及流速，管径，计算沿程损失，由于本设计管道都只有主管，没支管，只需计算主管环路。管段1，根据Q=14400 m/h,查表知矩形断面为1000X500，u=8m/s，单位管长沿程阻力损失hf1=
10、0.94Pa/m.管段1沿程阻力损失计算：hf1l=（0.94X12）Pa=11.28Pa/m。1号防烟分区各管段沿程阻力损失计算表管段编号流量m/s管长m断面尺寸流速m/s单位管长阻力损失Pa/m沿程阻力损失Pa114400121000X50080.9411.2822880081000X500163.5428.32343200161000X1000121.2419.84457600121000X1000162.1726.04572000101250X1000161.9119.1686400131250X100019.22.7135.25计算各管道段局部损失：1.管道2和管道3之间截面逐渐扩大
11、n=A2/A1=2.00，夹角为30，查表得局部阻力系数为0.26，hi=u2/2=33.28 Pa/m。2.管道4和管道5之间截面逐渐扩大，n=A2/A1=1.25，夹角为30，查表得局部阻力系数为0.07，hi=u2/2=8.96Pa/m。3.管道3和管道4之间管道直角弯管，h =【1.31+0.159(d/r)3.5】u2（2g）=10.79 Pa/m计算管道总阻力：h=33.28+8.96+10.79+11.28+28.32+19.84+26.04+19.1+35.25=192.86 Pa选择风机：风机风量：Qf=1.1Q=1.186400 m/h=95040 m/h风机风压：Pf=
12、1.15h=1.15192.86 Pa=221.79 Pa15号HTF-I型消防高温排烟机，风量93800 m/h，全压623 Pa。防烟分区2： 2号防烟分区各管段沿程阻力损失计算表管段编号流量m/s管长m断面尺寸流速m/s单位管长阻力损失Pa/m沿程阻力损失Pa114400121000X50080.9411.2822880081000X500163.5428.32343200201000X1000121.2424.8457600101000X1000162.1721.7572000151250X1000161.9128.65686400101250X100019.22.7119.2计算各管
13、道段局部损失：1.管道2和管道3之间截面逐渐扩大，n=A2/A1=2.00，夹角为30，查表得局部阻力系数为0.26，hi=u2/2=33.28 Pa/m。2.管道4和管道5之间截面逐渐扩大，n=A2/A1=1.25，夹角为30，查表得局部阻力系数为0.07，hi=u2/2=8.96Pa/m。3.管道3和管道4之间管道直角弯管，有两个一样的直角弯管h =【1.31+0.159(d/r)3.5】u2（2g）=10.79 Pa/m计算管道总阻力：h=33.28+8.96+10.792+11.28+28.32+24.8+21.7+28.65+19.2=197.77 Pa选择风机：风机风量：Qf=1.
14、1Q=1.186400 m/h=95040 m/h风机风压：Pf=1.15h=1.15197.77 Pa=227.44Pa15号HTF-I型消防高温排烟机，风量93800 m/h，全压623 Pa。防烟分区3： 3号防烟分区各管段沿程阻力损失计算表管段编号流量m/s管长m断面尺寸流速m/s单位管长阻力损失Pa/m沿程阻力损失Pa114400171000X50080.9415.98228800101000X500163.5435.4343200151000X1000121.2418.6457600151000X1000162.1732.55572000171250X1000161.9132.47
15、686400101250X100019.22.7127.1计算各管道段局部损失：1.管道2和管道3之间截面逐渐扩大，n=A2/A1=2.00，夹角为30，查表得局部阻力系数为0.26，hi=u2/2=33.28 Pa/m。2.管道4和管道5之间截面逐渐扩大，n=A2/A1=1.25，夹角为30，查表得局部阻力系数为0.07，hi=u2/2=8.96Pa/m。3.管道6和风机之间直角弯管，h =【1.31+0.159(d/r)3.5】u2（2g）=27.63 Pa/m计算管道总阻力：h=33.28+8.96+27.63+15.98+35.4+18.6+32.55+32.47+27.1=231.9
16、7 Pa选择风机：风机风量：Qf=1.1Q=1.186400 m/h=95040 m/h风机风压：Pf=1.15h=1.15231.97 Pa=266.77Pa15号HTF-I型消防高温排烟机，风量93800 m/h，全压623 Pa。防烟分区4： 4号防烟分区各管段沿程阻力损失计算表管段编号流量m/s管长m断面尺寸流速m/s单位管长阻力损失Pa/m沿程阻力损失Pa114400151000X50080.9414.122880051000X500163.5417.7343200151000X800152.2133.15457600101250X100012.81.2412.45720002012
17、50X1000161.9138.21.管道2和管道3之间直角弯管，h =【1.31+0.159(d/r)3.5】u2（2g）=19.19 Pa/m2.管道2和管道3之间截面逐渐扩大，n=A2/A1=1.6，夹角为30，查表得局部阻力系数为0.14，hi=u2/2=17.92 Pa/m。3.管道3和管道4之间直角弯管，h =【1.31+0.159(d/r)3.5】u2（2g）=16.86 Pa/m4.管道3和管道4之间截面逐渐扩大，n=A2/A1=1.5625，夹角为30，查表得局部阻力系数为0.14，hi=u2/2=15.75 Pa/m。5.管道5和风机之间直角弯管，h =【1.31+0.15
18、9(d/r)3.5】u2（2g）=19.19 Pa/m计算管道总阻力：h=19.19+17.92+16.86+15.75+19.19+14.1+17.7+33.15+12.4+38.2=204.46 Pa选择风机：风机风量：Qf=1.1Q=1.172000 m/h=79200 m/h风机风压：Pf=1.15h=1.15170.79 Pa=235.129Pa15号HTF-I型消防高温排烟机，风量93800 m/h，全压623 Pa。2.阀门的选择根据规范防火阀：70温度熔断器自动关闭（防火），可输出联动讯号，用于通风空调系统风管内，防止火势沿风管蔓延。排烟阀：电讯号开启或手动开启，输出开启电讯号
19、联动排烟机开启，用于排烟系统风管上。排烟防火阀，电讯号开启，或手动开启，280靠温度熔断器重新关闭，输出电讯号，用于排烟风机吸入口处管道。根据上述用途合理使用阀门：（1） 在排风口处安装防火调节阀，起到280时关闭阀门和调节流量的作用，FH-2型防火调节阀，具体尺寸根据所安装位置的风管的尺寸决定。（2） 在排烟风机吸入口处安装常开型排烟防火阀，起到在280时关闭阀门，风机停止工作，保护风机，选择PFH-1型排烟防火阀，具体尺寸根据所安装位置的风管尺寸决定。第4章 灭火器的配置4.1 确定灭火器配置场所的危险等级和火灾种类本地下车库为中危险级A类火灾，B类火灾，E类火灾。其中以B类火灾为主。按
20、照规范，本设计选用磷酸铵盐干粉灭火器。4.2灭火器计算4.2.1划分计算单元，确定保护面积设置在B、C类火灾场所的灭火器，其最大保护距离应符合表5.2.2的规定。表5.2.2 B、C类火灾场所的灭火器最大保护距离(m) 灭火器型式 危险等级手提式灭火器推车式灭火器 严重危险级 918 中危险级1224 轻危险级1530选用推车式灭火器，保护面积为24m。本设计有两个防火分区，每个防火分区设为一个计算单元。保护面积分别为3949.38 m2 ，3781.05 m2.4.2.2计算各单元最小需配灭火级别由于地下建筑场所在发生火灾时，灭火和救援均较地面建筑困难，因而本条规定地下建筑场所可比地上建筑相
21、应场所增配30%的灭火器，即其增配系数为1.3。计算单元的最小需配灭火级别应按下式计算： S Q =1.3 K ( 7.3.1 ) U式中 Q 计算单元的最小需配灭火级别（A或B）； S 计算单元的保护面积（m2）； U A类或B类火灾场所单位灭火级别最大保护面积（m2/A或 m2/B）； K 修正系数。本设计中，室内设有消火栓系统和灭火系统，K取0.5 3949.38 左边防火分区 Q =1.30.5 =2567.097B 1 3781.05右边防火分区 Q =1.30.5 =2457.682B 14.2.3确定计算单元的灭火器设置点的位置和数量左边计算单元：根据保护面积和图纸可以算出N取5
22、右边计算单元：根据保护面积和图纸可以算出N取54.2.4计算每个灭火器设置点的最小需配灭火级别计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算： Q Qe = ( 7.3.4 ) N式中 Qe 计算单元中每个灭火器设置点的最小需配灭火级别（A或 B） ； N 计算单元中的灭火器设置点数（个）。左边计算单元：根据保护面积和图纸可以算出N取5 2567.097B Qe = =513.42B 5 右边计算单元：根据保护面积和图纸可以算出N取5 2457.682B Qe = =491.54B 5 4.2.5确定每个设置点灭火器的类型、规格与数量B、C类火灾场所灭火器的最低配置基准应符合表6.2
23、2的规定。表6.2.2 B、C类火灾场所灭火器的最低配置基准危险等级严重危险级中危险级轻危险级单具灭火器最小配置灭火级别 89B 55B 21B单位灭火级别最大保护面积 (m2/B) 0.5 1.0 1.5查表可知，磷酸铵盐干粉灭火器规格和灭火级别为：183B:设置点灭火器数量为513.42B183B=2.81 取35 符合规范297B:设置点灭火器数量为513.42B297B=1.73 取25 符合规范灭火器数量尽可能多点，取183B。右边计算单元设置点灭火器数量为：491.54183B=2.68513.42B左边计算单元实际配置灭火器灭火级别：549B5=2745B2567.097B右边
24、计算单元设置点实际配置灭火器灭火级别：183B3=549B491.54B右边计算单元实际配置灭火器灭火级别：549B5=2745B2457.682B灭火级别满足要求。4.3灭火器的设置方式和要求每个设备间为一个计算单元，设有一个灭火器设置点 88设备间 Q =1.30.5 =54.6B 1 54.6B Qe = =54.6B 121B:54.6B21B=2.6 取3 34B:54.6B34B=1.61 取255B:54.6B55B=0.99 取1 不符合 该设置点为室内，尽可能设置两个灭火器。取灭火级别为34B的灭火器。34B2=68B54.6B 满足灭火级别每个设备房设有两台3Kg,灭火级别
25、为34B的手提式磷酸铵盐干粉灭火器，灭火器类型规格代码为MF/ABC3。第5章 消防给水系统设计5.2室外消火栓系统设计5.2.1室外消火栓的类型选择建筑防火设计规范8.2.8.6规定：室外消火栓宜采用地上式消火栓。地上式消火栓应有1 个DN150 或DN100 和2 个DN65 的栓口。故选用地上消火栓SS100-1.0，满足要求5.2.2室外消火栓的数量建筑防火设计规范8.2.8.5规定：室外消火栓宜采用地上式消火栓。室外消火栓的数量应按其保护半径和室外消防用水量确等综合计算确定，每个室外消火栓的用水量应按1015L/s计算；与保护对象的距离在5-40m范围内的市政消火栓，可计入室外消火栓
26、数量内。建筑防火设计规范8.2.8.5规定：室外消火栓的保护半径不应该大于150.0m。II类车库室外消防用水量为20L/s，所以，可以确定室外消火栓的数量为2，保护半径，用水量均满足要求。5.2.3室外消火栓的布置要求5.3室内消火栓系统设计5.3.1系统组成消火栓系统由消防灭火设施，消防供水设施，消防管网组成5.3.2系统分类室内消火栓系统由室内消火栓，消防水枪，消防水带，消防卷盘，消火栓箱，消防水泵，消防水箱，消防水池，水泵接合器，管道系统， 控制阀等组成。5.3.3给水方式的选择本地下车库268辆车，防火分类为II5.3.4设计计算1. 水枪充实水柱 （5.1）式中 灭火所需的水枪充实
27、水柱长度，m 室内最高着火点距地面高度，m 水枪喷嘴距地面高度，m水枪射流倾角，一般取.地下车库的高度为6.9m，取H1=6.9m，水枪灭火时，由灭火人员手持，喷嘴高度H2约为1m。汽车库着火点一般接近地面位置，手枪射流倾角较小，取=45。规范要求充实水柱不应小于10m，取Sk=10m。消防栓口所需水压为保证水枪的充实水柱长度，消防栓口所需的水压按式计算 （5.2）式中 消防栓口的水压，kpa 水枪喷嘴处的压力，kpa A水带比阻，按表选用 L水带长度，m 水枪出水量，L/s 消火栓口的水头损失，取20kpa选用DN65消火栓，水枪口径为65mm，水枪口径不应小于19mm，每根水带长度不应超过
28、25m。查表可知为133KPa，为4.58 L/s，采用衬胶水龙水带，A为0.0172，水带长度L取25m。Hxh=133 +0.0172254.582+20=162.02 KPa消防栓的保护半径消火栓保护半径可以按照公式（5.3）计算：R=0.8L+ （5.3）式中R消火栓的保护半径L水龙带长度，m充实水柱长度，m水枪射流倾角，一般取.R=0.825+10cos45=27.07m根据汽车库、修车库、停车场设计防火规范规定，室内消火栓的保护半径不应超过25m，所以取消火栓保护半径为25m。室内消火栓的布置间距I, II, III类停车库应保证相邻两个消火栓充实水柱同时到达室内任何部位，每股水量
29、5升/秒。如图，需布置多排消火栓，消火栓布置间距：横向布置间距：S=0.8R=0.825m=20m纵向布置间距：S=1.6R=1.625m=40m消火栓离边墙的距离：S=0.6R=0.625m=15m上方11个消火栓，下方左边防火分区5个消火栓，右边防火分区3个消火栓。官网水力计算步骤最不利点消火栓压力1号节点处所连的消火栓是最不利消火栓，根据以上的计算结果，最不利消火栓口所需最小压力为Hxh1=162.02KPa 次不利点消火栓压力： 由于该车库不存在楼层高差，各干管均在同一高度上，所以计算次不利点消火栓压力时只考虑管道的水头损失，计算公式如下： Hxh2=Hxh1+h1-2+h式中，Hxh
30、1最不利点消火栓所需压力，kPaHxh2次不利点消火栓所需压力，kPa h1-2沿程损失，取20 kPa h最不利点与次不利点的高差，m消火栓流量式中，Hxh消火栓所需压力，kPa A水带比阻， L水带长度，m B水枪水流特性系数。水带比阻A值水带口径（mm）比阻A值帆布、麻织水带衬胶水带500.15010.0677650.04300.0172次不利点消火栓的流量的最终确定需要依据规范与水枪的额定流量进行比较，取较大值。水枪出流特性系数B值喷嘴口径（mm）131619B值0.03460.07930.1577流速式中，V管道内水的平均流速，m/s Q流量，L/s D管道的计算内径，m，按管道的内
31、径减1mm确定 水利坡降 式中，i每米管道的水头损失，MPa/m，V管道内水的平均流速，m/sD管道的计算内径，m，按管道的内径减1mm确定 水头损失h=1.1iL式中，h水头损失，MPa， i每米管道的水头损失，MPa/m， L管道的管长，m。水力计算结果计算按三个消火栓同时供水。水力计算结果如下表：节点编号管段标号节点压力（MPa）设计流量（L/S）管道流量（L/S）管长（m）管径（mm）流速（m/s） 水力坡降i(MPa /m)水头损失（MPa）10.162025.021-25.02161000.648.7510-50.001420.163425.072-310.09161001.293
32、5610-40.005730.169125.243-415.33321001.958.2010-40.026240.195325.554-520.88148.81502.095.5110-40.0820总计0.1153消防水池设于地下车库地面，消防栓相对地面高1.1m，所以消防水池最低水位与最不利消火栓之间的高度差为1.1m。消防水泵扬程计算为最不利消火栓口所需压力，管网水头损失与消防水池和最不利消火栓之间高度差之和。 消防水泵的扬程为：16.20+1.1+11.53=28.83mH2O。消防泵的流量为：20.88L/S。选用KQL100/160-15/2型消防主泵两台（一备一用），其参数为
33、Q=19.4033.30L/S，H=24.0036.50m，N=15KW。6.消火栓的验算【流速验算】选定消防水泵后，将水泵流量带入反算管段内流量是否小于2.5m/s，若超过2.5m/s，需增大管径；小于2.5m/s，符合规定。【压力验算】规范规定，消火栓栓口出水压力不应该大于0.5MPa，当超过此值时，应该在栓口处设置减压措施。计算栓口处剩余压力可按下式计算：H = P -hf+HH 消火栓栓口处剩余压力，M paP 水泵供水压力，M pahf 管段沿程损失，M paH高差产生的静水压力，由于此处是由泵往最不利消火栓计算，则H应该取负值。均小于0.5MPa.符合规定5.4闭式自动喷水系统设
34、计是指由水源、管网、喷淋水泵及控制柜、闭式喷头、报警控制装置等组成，是一种能够自动探测火灾并自动启动喷淋水泵灭火的固定灭火系统。可分为湿式自动喷水灭火系统、干式自动喷水灭火系统、预作用自动喷水灭火系统。5.4.2设置场所火灾危险等级 汽车库、修车库、停车场设计防火规范中第7.2.2条规定：“汽车库、修车库自动喷水灭火系统的危险等级可按中危险级确定。” 汽车库停车场火灾危险等级为中危险级II。5.4.3设计基本参数 该车库喷水强度至少为8L/minm2,且每个喷头的作用面积最大为160m2.5.4.4喷头的布置直立型、下垂型喷头的布置，包括同一根配水支管上喷头的间距及相邻配水支管的间距满足下表规
35、定，且不宜小于2.4m。喷水强度（L/ minm2）正方形布置的边长（m）矩形或平行四边形布置的长边边长（m）一只喷头的最大保护面积（m2）喷头与端墙的最大距离（m）83.43.611.51.75.4.5管道的布置配水管道应采用内外壁热镀锌钢管。当报警阀入口前管道采用内壁不防腐的钢管时，应在该段管道的末端设过滤器。系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件(卡箍)连接。水平管道上法兰间的管道长度不宜大于20m。设计中的干管的管径为150mm，某些支管的管径为100mm，所以应该每隔20m设置一法兰连接件。管道的直径由水力计算确定。每根管道所控制的标准喷头数不应大于下表要
36、求。且各配水管入口的压力均不宜大于0.40MPa。公称管径（mm）253240506580100控制的标准喷头数（只）1348123264 水平安装的管道宜有坡度，并应坡向泄水阀。充水管道的坡度不宜小于2，准工作状态不充水管道的坡度不宜小于4。5.4.6设计计算喷头的流量系数取80。喷头的流量应按下式计算式中q喷头流量(L/min)；D喷头强度，L/(minm2)；A一只喷头的保护面积，m2。一只喷头的保护面积等于同一根配水支管上相邻喷头距离与相邻配水支管之间距离的乘积。A=3.53.3m2=11.55 m2由上表可知要求的喷水强度为8 L/(minm2)，作用面积为160m2，一只喷头的保护
37、面积为A=11.55 m2。因此作用面积内的喷头数应为16011.55=13.85只，取14只。实际作用面积为1411.55=161.7 m2。q=811.55=92.4 L/min确定最不利点喷头的工作压力：式中q喷头流量(L/min)；P喷头工作压力(MPa)；K喷头流量系数。最不利点喷头工作压力为MPa流速式中，V管道内水的平均流速，m/s Q流量，L/s D管道的计算内径，m，按管道的内径减1mm确定 管段1-2之间的管段流速为m/s 水利坡降 式中，i每米管道的水头损失，MPa/m，V管道内水的平均流速，m/sD管道的计算内径，m，按管道的内径减1mm确定 管段1-2之间的水利坡降为
38、 MPa/m依次计算作用面积范围内配水管各段流量、水头损失、其他各支管流量。在如图所示配水支管布置相同的自动喷水灭火系统中，其他支管的流量可按下式计算：式中，Q1第一根配水支管总流量，L/s；Qi第i根配水支管总流量，L/s；H1第一根配水支管与配水管连接处的节点水压，MPa；Hi第i根配水支管与配水管连接处的节点水压，MPa。Q3-4=5.470L/S,H5=0.34578,H4=0.31509,根据上式计算可知支管5处流量为根据系统的设计流量计算系统供水压力或水泵扬程（包括水泵选型）。系统设计流量应该下式确定：式中Qs系统设计流量(L/s)； qi最不利点处作用面积内各喷头节点的流量(L/min)；n最不利点处作用面积内的喷头数。依次计算喷头流量、管段流量、流速、水头损失、喷头压力，列入下表中。节点管段节点压力（MPa）喷头流量（L/min）管段流量（L/s）管径（mm）流速（m/s）管长（m）水力坡降i（MPa/m）损 失（MPa）10.133492.41-21.54253.403.50.01500.052520.1859109.08
