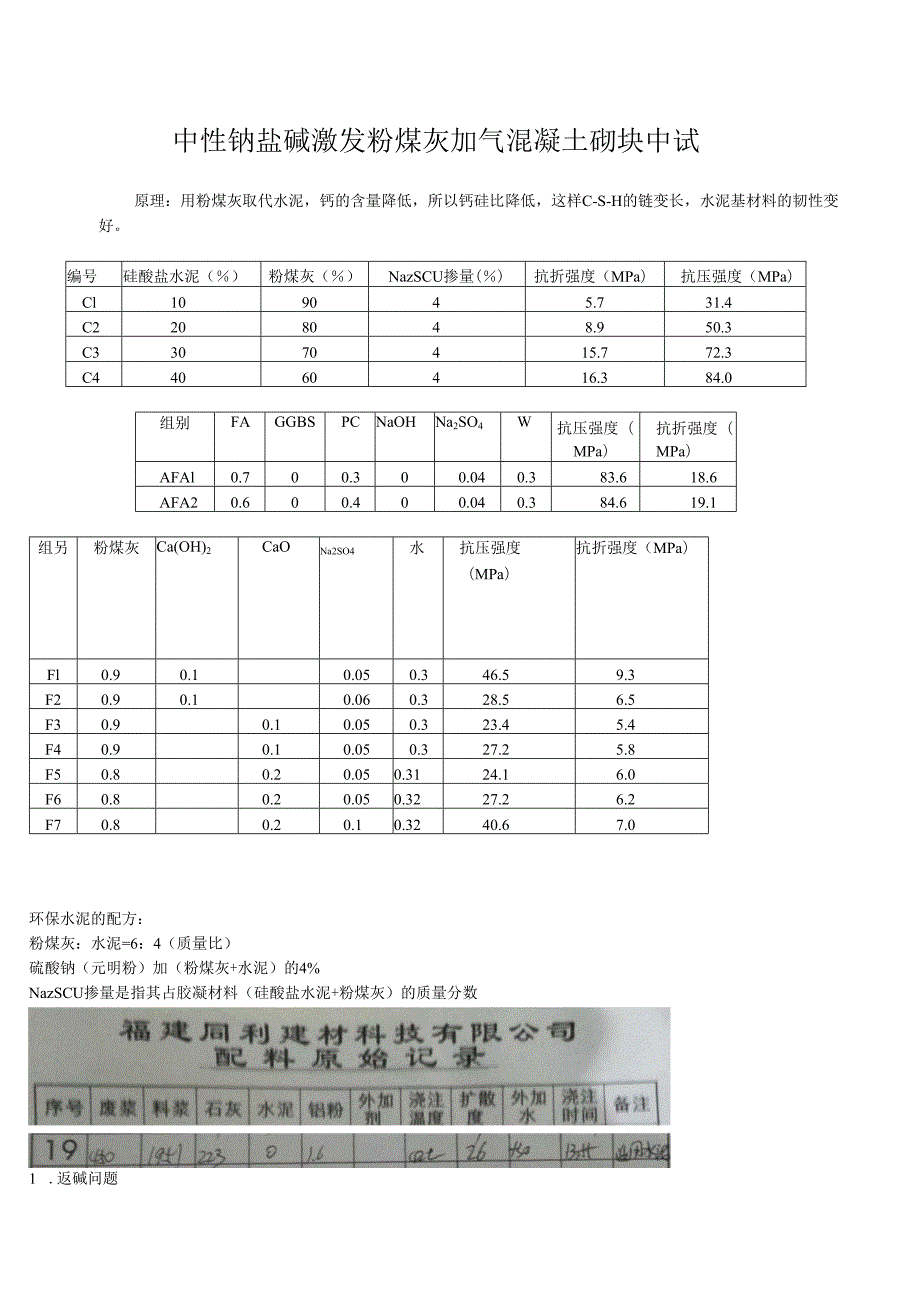

1、中性钠盐碱激发粉煤灰加气混凝土砌块中试原理：用粉煤灰取代水泥，钙的含量降低，所以钙硅比降低，这样C-S-H的链变长，水泥基材料的韧性变好。编号硅酸盐水泥（）粉煤灰（）NazSCU掺量()抗折强度（MPa）抗压强度（MPa）Cl109045.731.4C2208048.950.3C33070415.772.3C44060416.384.0组别FAGGBSPCNaOHNa2SO4W抗压强度（MPa）抗折强度（MPa）AFAl0.700.300.040.383.618.6AFA20.600.400.040.384.619.1组另粉煤灰Ca(OH)2CaONa2SO4水抗压强度（MPa）抗折强度（MP
2、a）Fl0.90.10.050.346.59.3F20.90.10.060.328.56.5F30.90.10.050.323.45.4F40.90.10.050.327.25.8F50.80.20.050.3124.16.0F60.80.20.050.3227.26.2F70.80.20.10.3240.67.0环保水泥的配方：粉煤灰：水泥=6：4（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的4%NazSCU掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数1 .返碱问题小模研究发现不存在返碱情况要用水泡透，静置，看看是否返碱2 .静养发泡问题(水化机理)(1)石灰遇水迅速反应放出热量，形
3、成Ca(OH)2(2) Na2SO4+Ca(OH)2=NaOH+CaSO4(3) NaOH、Ca(OH)2与铝粉反应，使发泡速度快于传统的配方(4) NaoH、Ca(OH)2与粉煤灰反应，水泥水化反应，使发泡过程加气的强度能与铝粉发气速度协调(5)由于加入了60%的粉煤灰，所以发气非常稳定，且砌块中的温度也低于传统砌块。(6)有可能会缩短静养时间，也有可能会延长，本次中试延长了30分钟。但减少切割时间的方法有以下几种:1)提高料浆的温度2)减少用水量，本次扩散度是26cm,所以人为增加了30kg的水，如果不加这个水量，强度应可以。3)增加Na2SO4的用量。静养时，以生灰的反应为主，蒸压时，以

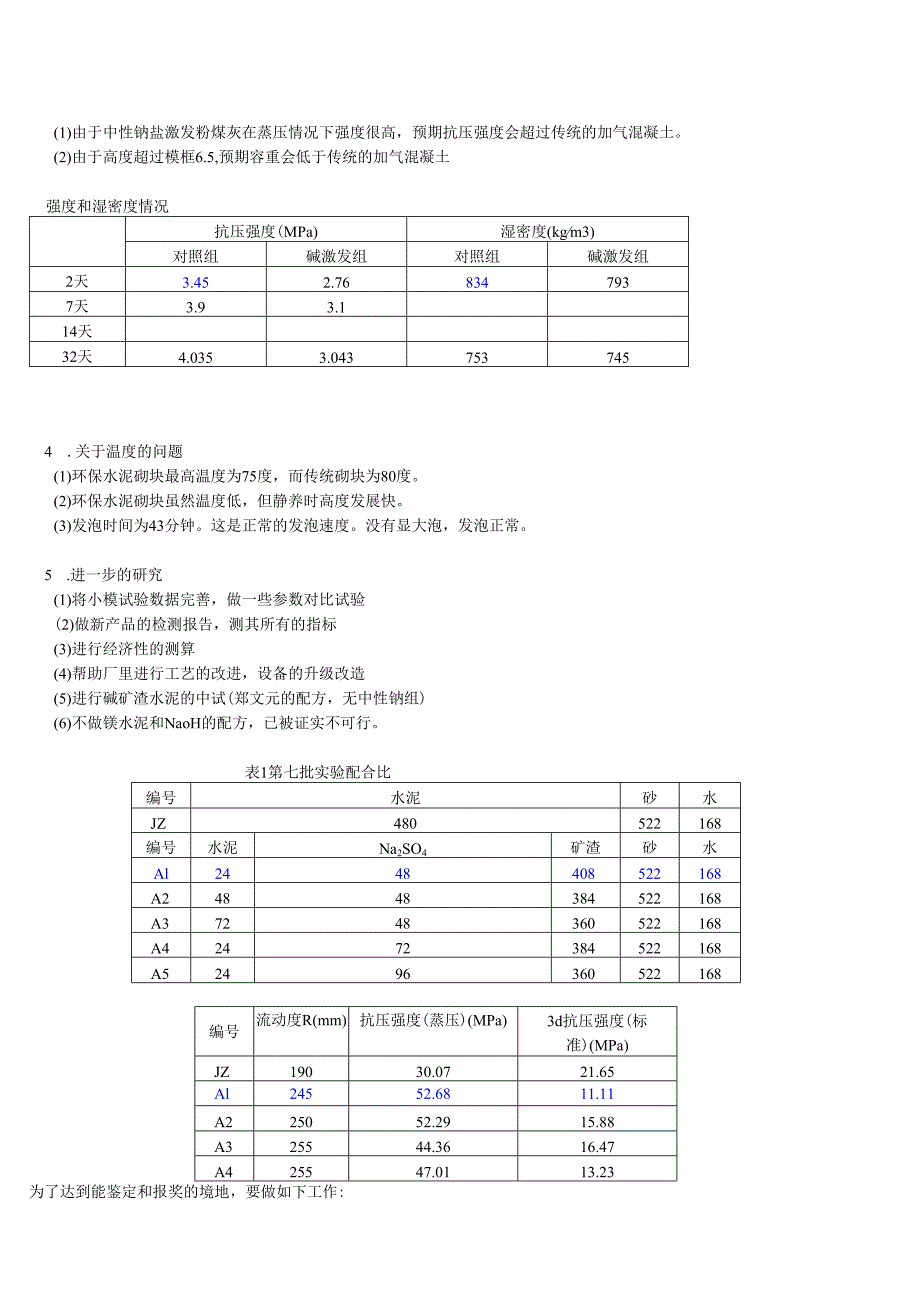

4、碱(NaoH)激发粉煤灰反应为主。3.后期强度问题(1)由于中性钠盐激发粉煤灰在蒸压情况下强度很高，预期抗压强度会超过传统的加气混凝土。(2)由于高度超过模框6.5,预期容重会低于传统的加气混凝土强度和湿密度情况抗压强度(MPa)湿密度(kgm3)对照组碱激发组对照组碱激发组2天3.452.768347937天3.93.114天32天4.0353.0437537454 .关于温度的问题(1)环保水泥砌块最高温度为75度，而传统砌块为80度。(2)环保水泥砌块虽然温度低，但静养时高度发展快。(3)发泡时间为43分钟。这是正常的发泡速度。没有显大泡，发泡正常。5 .进一步的研究(1)将小模试验数据
5、完善，做一些参数对比试验(2)做新产品的检测报告，测其所有的指标(3)进行经济性的测算(4)帮助厂里进行工艺的改进，设备的升级改造(5)进行碱矿渣水泥的中试(郑文元的配方，无中性钠组)(6)不做镁水泥和NaoH的配方，已被证实不可行。表1第七批实验配合比编号水泥砂水JZ480522168编号水泥Na2SO4矿渣砂水Al2448408522168A24848384522168A37248360522168A42472384522168A52496360522168编号流动度R(mm)抗压强度(蒸压)(MPa)3d抗压强度(标准)(MPa)JZ19030.0721.65Al24552.6811.1
6、1A225052.2915.88A325544.3616.47A425547.0113.23为了达到能鉴定和报奖的境地，要做如下工作:1 .产品检测2 .产品查新3 .写材料和PPT,组织鉴定会，弄个国内领先4 .弄个成果登记号5 .产业化，产生经济效益6 .报奖进一步中试的方案:1 .环保水泥的配方（用水量不增加，扩展度为29cm、26cm、23cm）：粉煤灰：水泥=6：4（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的4%NazSCU掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数2 .环保水泥的配方：（加了100g的水）粉煤灰：水泥=6：4（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的
7、12%NazSCU掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数试验结果：容重：885.5g/cm3抗压强度：1.44MPa3 .环保水泥的配方（变硫酸钠掺量）：粉煤灰：水泥=6：4（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的6%、8%、10%NazSCU掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数4 .环保水泥的配方（变粉煤灰与水泥比例）：粉煤灰：水泥=6：4,7：3,8：2,9：1,10：0（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的？%NazSCU掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数5 .环保水泥的配方（用矿渣取代部分水泥和粉煤灰）：粉煤灰：矿渣：水泥二
8、6：1：3,6：2：3,6：3：1,6：4：0,3：6：1,3：7：0,4：6：0（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的4%NazSCh掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数6 .环保水泥的配方（用水量不增加）：粉煤灰：水泥=6：4（质量比）硫酸钠（元明粉）加（粉煤灰+水泥）的4%,水玻璃（不用调配模数）为1%。NazSCU掺量是指其占胶凝材料（硅酸盐水泥+粉煤灰）的质量分数3-6-1废浆料浆石灰碱激发水泥铝粉外加水浇注温度扩散注度时间按1模的量40019502103301.660(kg)按1.2kg161.064785.18784.5586132.8770.644252
9、4.159866算（g）2.碱激发水泥粉煤灰矿渣42.5水泥元明粉F/(FA+CSL/(FA+CC/(FA+C+SL)+SL)元明粉占碱激发比例0.04发气速度正常，强度增长也正常，但有一些裂缝。可能需要将矿渣用量调低，粉煤灰用量增大。如：粉煤灰：矿渣：水泥=6：3：1的配+SL方)按1模的量95.04190.0831.6813.20.30.60.1(kg)按ol38.26880676.5376112.75625.31511上2回、4286882算(g)8-0-2-21.加气砌块的配方废浆料浆石灰碱激发水泥铝粉外加水浇注温度扩散度浇注时间按1模的量40019502103301.660(kg)按
10、1.2kg算(g)161.064785.18784.5586132.87780.64425624.15962.碱激发水泥粉煤灰的配方矿渣42.5水泥元明粉水玻璃F/(FA+C+SL)SL/(FA+C+SL)C/(FA+C+SL)元明粉占碱激发比例水玻璃占碱激发水泥的比例按1模0.040.01的量253.44O63.3613.23.30.800.2(kg)ol102.05015C25.512535.31511.3287鹿产。761278发气速度正常，强度增长也正常，没有裂缝。可降低水料比或铝粉含量10-0-0-2(2)1.加气砌块的配方废浆料浆石灰碱激发水泥铝粉外加水浇注温度扩散度浇注时间按1模
11、的量40019502103301.660(kg)按1.2kg算(g)161.064785.18784.5586132.87780.64425624.15962.碱激发水泥粉煤灰的配方矿渣42.5水泥元明粉水玻璃F/(FA+C+SL)SL/(FA+C+SL)C/(FA+C+SL)元明粉占碱激发比例水玻璃占碱激发水泥的比例316.8O按1.2kg127.5OO算(g)13.23.315.31511.32871278OO0.040.02发汽太快，爆掉。10-0-0-2(1)1.加气砌块的配方废浆料浆石灰碱激发水泥铝粉外加水浇注温度扩散度浇注时间按1模的量40019502103301.660(kg)按
12、161.064785.1884.5586132.870.644224.1591.2kg算(g)7785662.碱激发水泥粉煤灰的配方矿渣42.5水泥元明粉水玻璃F/(FA+C+SL)SL/(FA+C+SL)C/(FA+C+SL)水玻璃占碱激发水泥的比例按316.8013.23.31000.01127.5005.31511.32871.2kg算(g)1278没有水泥参与，水玻璃不足，发气速度很慢下一步研究计戈U-2014.7.13：F/(FA+C+SL)SL/(FA+C+SL)C/(FA+C+SL)元明粉占碱激发比例备注(1)0.600.40.04验证已中试的组(2)0.500.50.04增加水
13、泥以减少静停时间，增加初始强度(3)0.400.60.04进一步增加水泥(4)0.40.20.40.04通过矿渣取代一部分水泥，看是否可增加初始强度(5)0.800.20.04验证以前做的组(6)0.30.50.20.04寻找减少水泥的极限(7)1000.04寻找减少水泥的极限(8)0100.04寻找减少水泥的极限F-粉煤灰SL-矿渣C-水泥接程序计算配方2014-7-30进行了两组中试，并确定一组为对比组粉煤灰：水泥：元明粉=40：60：453组为采用425水泥54组为对比组55组为采用325水泥试验组的发气高度和温度基本与对比组相同。均大概在40分钟左右发气完成。试验组的气孔结构比较圆和大
14、且匀均，而对比组则大小不一，界限比较模糊。试验组韧性好，成品率高，工艺员和厂家一致认为效果比对比组好。序号废浆i料柒石灰Lmmhbhmi水泥卜.谓N外加剂浇注ifiV*-JI*-4-，.flI1JW一2P卜.N一I,，IWLMMBMBB2双&，衅皿L3NIA.、,U)LV4(K(1KVii仆lZjil5eNJly-I吓山3&卜2IAkJF7-THM)k-JTBII:。/M-.心Lq/Jk8r,(此,B9IVb,、：，y逆.10kJ!训2%IMJ11IhHJUJCJ12岷UkT*一EJ133；/*y.J14（三）IMI2YMK12、13、14对应53、54、55组53组54组53、54对比54
15、55对比53发气完成54发气完成55发气完成53切割前54切割前53切割53的孔54的孑L55的孔第二天强度和密实度的数据出来了53编号出斧强度(MPa)出斧强度容重(kgm3)7d强度(MPa)7d强度容重(kgm3)533.308223.7478254(对比组)3.808394.12814553.397973.33805成本测算(以55号为31,粉煤灰掺量40%)编号水泥(MPa)粉煤灰(kgm3)元明粉合计单价38018050054材料用量3200054材料成本1220012255材料用量1861341355材料成本71246.5101差价21元成本测算(以55号为31,粉煤灰掺量30
16、)编号水泥(MPa)粉煤灰(kgm3)元明粉合计单价38018050054材料用量3200054材料成本1220012255材料用量224961355材料成本85176.5108.5差价13.5元2014.8.6第三批中试变化参数是：L粉煤灰:水泥=3：72 .粉煤灰：矿渣：水泥=2：2：63 .对比组对应下面的4、5、6组11Q3C3EEE3IBI三!三RV!HmaiIEIlVHERiEnimaE三H9BsmaiPgl!MHHH回I三IHIWbl三nt9Ba4三MIHIKVcRSRfl对应的样是91、80、81编号出斧强度（MPa）出斧强度容重（kgm3）7d强度（MPa）7d强度容重（k
17、gm3）91(4)-1580(5)-174.1078954.12988881(6)-16(对比组)3.7318273.451798第一组满模，但第二组不满模（差9.5cm）,但第二组温度却很高，考虑需加100g的铝粉。第二组的孔结构非常的好，第一组孔结构与第二批的差不多。还是不够理想，估计强度还是上不去。可以看出，想提高强度，单单靠水化产物是不现实的，最主要的还是要靠孔结构，孔结构是连接碱激发水泥和加气混凝土砌块性能的桥梁。我原材料层面，不仅要考虑到碱液及激发对象类型的选择，还要关注他的细度，也就是不仅仅要考虑其化学作用，还要考虑它的堆积作用。这二组可以正常切割，不会影响正常的生产。91组组8180和81的比较（上面是对比组，孔较大，而下面是加入矿渣的组，孔较小）这里没有满模的情况第四批中试（8月16日）变化参数是：116粉煤灰：矿渣：水泥=3：1：6117粉煤灰：水泥二3：7编号出斧强度（MPa）出斧强度容重（kgm3）7d强度（MPa）7d强度容重（kgm3）1163.3458403.548681173.768443.6835第116组差2.5cm满模，温度偏低一些。第117组满模（多5mm）O冬4Q.（工Cl,z0.xiBrfN：唠工华Y8E0RTX00I寸inNI0ON(M寸MNNB0寸IM上缶寸g2mdEl巾NnNxa$a寸OJ寸NXo09崎eCL0oo寸z90U
免费区
