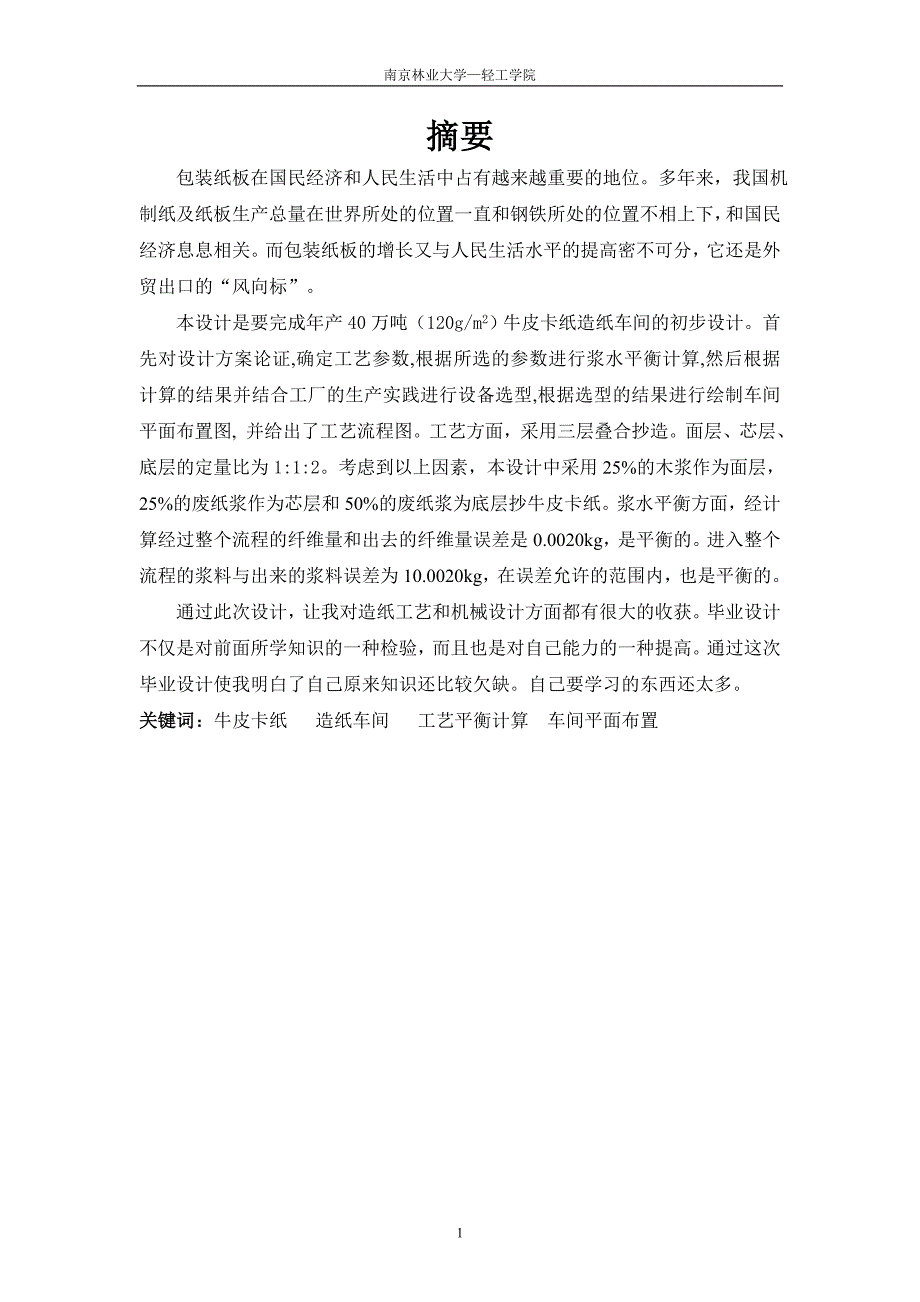

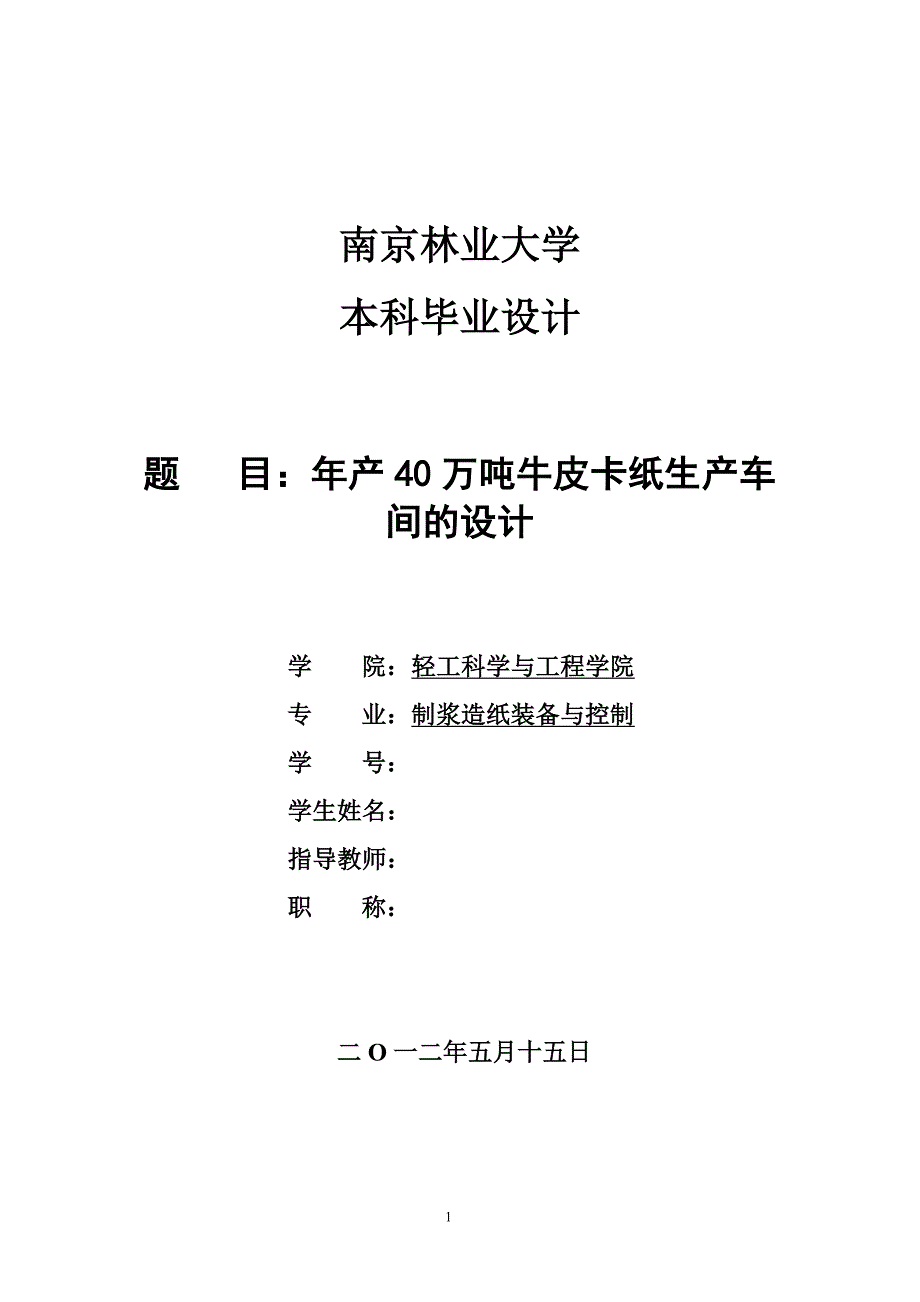

1、南京林业大学轻工学院 南京林业大学本科毕业设计题 目：年产40万吨牛皮卡纸生产车间的设计学 院：轻工科学与工程学院专 业：制浆造纸装备与控制学 号：学生姓名：指导教师：职 称：二O一二年五月十五日摘要 包装纸板在国民经济和人民生活中占有越来越重要的地位。多年来，我国机制纸及纸板生产总量在世界所处的位置一直和钢铁所处的位置不相上下，和国民经济息息相关。而包装纸板的增长又与人民生活水平的提高密不可分，它还是外贸出口的“风向标”。 本设计是要完成年产40万吨（120g/m2）牛皮卡纸造纸车间的初步设计。首先对设计方案论证,确定工艺参数,根据所选的参数进行浆水平衡计算,然后根据计算的结果并结合工厂的生
2、产实践进行设备选型,根据选型的结果进行绘制车间平面布置图, 并给出了工艺流程图。工艺方面，采用三层叠合抄造。面层、芯层、底层的定量比为1:1:2。考虑到以上因素，本设计中采用25%的木浆作为面层，25%的废纸浆作为芯层和50%的废纸浆为底层抄牛皮卡纸。浆水平衡方面，经计算经过整个流程的纤维量和出去的纤维量误差是0.0020kg，是平衡的。进入整个流程的浆料与出来的浆料误差为10.0020kg，在误差允许的范围内，也是平衡的。通过此次设计，让我对造纸工艺和机械设计方面都有很大的收获。毕业设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。通过这次毕业设计使我明白了自己原来知识还比较

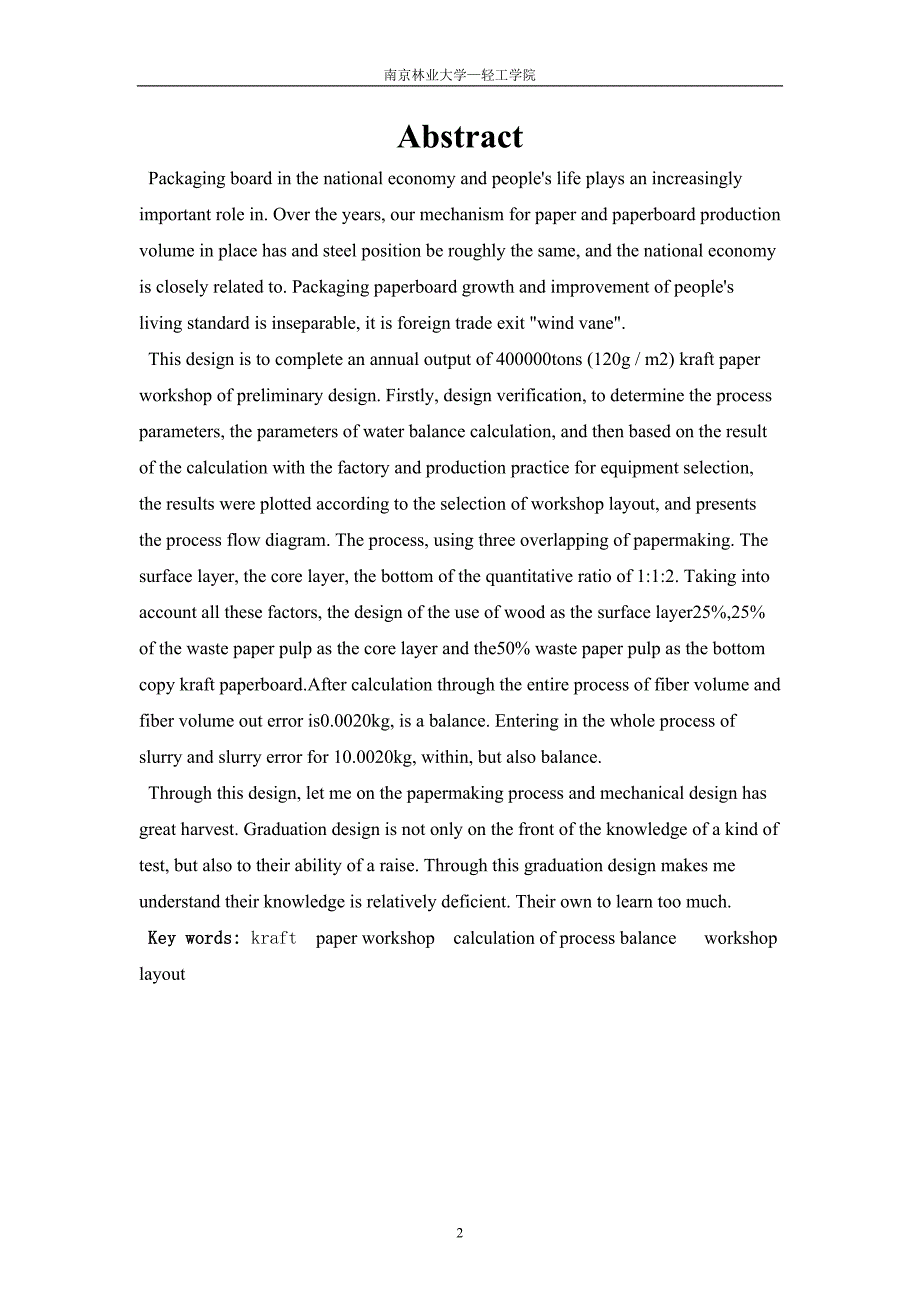

3、欠缺。自己要学习的东西还太多。关键词：牛皮卡纸 造纸车间 工艺平衡计算 车间平面布置Abstract Packaging board in the national economy and peoples life plays an increasingly important role in. Over the years, our mechanism for paper and paperboard production volume in place has and steel position be roughly the same, and the national economy
4、is closely related to. Packaging paperboard growth and improvement of peoples living standard is inseparable, it is foreign trade exit wind vane. This design is to complete an annual output of 400000tons (120g / m2) kraft paper workshop of preliminary design. Firstly, design verification, to determi
5、ne the process parameters, the parameters of water balance calculation, and then based on the result of the calculation with the factory and production practice for equipment selection, the results were plotted according to the selection of workshop layout, and presents the process flow diagram. The
6、 process, using three overlapping of papermaking. The surface layer, the core layer, the bottom of the quantitative ratio of 1:1:2. Taking into account all these factors, the design of the use of wood as the surface layer25%,25% of the waste paper pulp as the core layer and the50% waste paper pulp a
7、s the bottom copy kraft paperboard.After calculation through the entire process of fiber volume and fiber volume out error is0.0020kg, is a balance. Entering in the whole process of slurry and slurry error for 10.0020kg, within, but also balance. Through this design, let me on the papermaking proces
8、s and mechanical design has great harvest. Graduation design is not only on the front of the knowledge of a kind of test, but also to their ability of a raise. Through this graduation design makes me understand their knowledge is relatively deficient. Their own to learn too much. Key words: kraft pa
9、per workshop calculation of process balance workshop layout目录1、前言11.1行业概述11.2项目由来21.3行情预测21.4包装纸的生产线情况31.5包装纸对人们生活影响32、项目建议书42.1项目方案、地点及建设内容42.2建设条件、协作关系及设备引进厂商42.3项目进度安排42.4结论与建议53、可行性研究53.1项目建设理由及目标53.2市场需求预测63.3技术方案与设备方案63.4环境影响评估73.5污染物污染防治措施83.6清洁生产104、生产工艺设计114.1生产工艺流程设计114.2工艺设计的有关计算114.2.1、浆
10、水平衡114.2.2、浆水平衡明细表224.2.3、浆水平衡总表285、设备选型计算285.1、辅助设备285.2、抄纸工段315.3、网案非标准池系列315.4、非真空泵系列335.5设备选型一览表336、车间布置设计346.1车间设备布置原则346.2生产设备布置设计的步骤与注意事项356.2.1步骤356.2.2注意事项356.3车间跨度及高度的确定366.3.1确定的原则366.3.2跨度与高度367、总结37参考文献38致谢39391、前言1.1行业概述。造纸业是一个与国民经济发展和社会文明息息相关的重要产业，被国际上公认为“永不衰竭”的工业。纸和纸板的消费水平已成为衡量一个国家现代
11、化水平和文明程度的一个重要标志，其消费量指数与GDP指数及人民生活水平提高密切相关。制浆造纸工业是以木材、竹、芦苇等原生植物和废纸再生纤维为原料，是我国国民经济中具有可持续发展特点、可实现循环经济的重要产业。由于需求增长率较高，我国制浆造纸工业近十余年内仍将保持较快的增长速度，在“十一五”期间年均增长率预计在10%左右，因此制浆造纸企业扩建和新建的工程项目较多，规模化生产也日渐显著。大力推进林纸一体化工程，发展木浆，实施清洁生产，科学使用非木材纤维原料浆提高废纸回收利用率，减轻对废纸进口的依赖性，是解决我国制浆造纸原料供应矛盾的关键。目前我国木材制浆所占比例有所上升，非木材制浆所占比例有所下降
12、废纸制浆占造纸用浆量50%以上。新技术、新工艺及现代化设备在制浆造纸工业中开始广泛应用。如连续蒸煮、深度脱木素、氧脱木素、TCF与ECF漂白等制浆技术，高的率制浆技术，中高浓打浆及现代化造纸机抄纸技术，尤其是引进国外的先进技术与设备，对中国的制浆造纸工业的发展起到了强大的推动作用。严格执行制浆造纸取水定额，废水排放标准以及节能减排，是制浆造纸企业的工作之重。目前制浆造纸工业仍然是轻工业行业中污染严重的企业，制浆造纸工业废水排放量在我国废水排放量中的比例较高，而草浆废水主要污染物COD的排放量又在造纸工业废水排放量中占很大比例。制浆造纸行业必须推行节水节能技术，实施清洁生产。一方面要保持我国草
13、浆制浆技术生产优势，充分利用资源丰富的农作物秸秆，缓和我国造纸原料不足的矛盾，同时又要重视环保工作，完善污染物治理措施，以满足国家对环保的严格要求。1.2项目由来在我国，造纸业是一个高速成长的行业，最近几年，我国纸与纸板的产量、消费量一直保持在10%左右的速度增长，成为世界上仅次于美国的第二大纸品消费国。高强瓦楞原纸、箱板纸等包装用纸国内供应一直紧张，不得不大量进口，成为目前纸张进口增长幅度最大的产品。现准备建一年产40万吨牛皮卡纸的生产车间。依据国务院253号文建设项目环境影响保护条例、中华人民共和国环境影响评价法及其它相关法规的要求，该项目应编制环境影响报告书。根据HJ/T2.12.3-9
14、3环境影响评价技术导则等技术导则、规范的要求，分析该项目的基本情况、区域自然社会现状、城镇发展总体规划以及环境保护规划等，在此基础上完成了年产40万吨牛皮卡纸项目设计书。1.3行情预测从2011至2015年箱纸板、瓦楞原纸产量及消费量预测。据有关机构公布的发展规划称，到“十二五”末，全国纸及纸板总产量将达到1.5亿吨，总消费量将达到1.6 5亿吨。按箱纸板的产量和消费量分别占纸及纸板总量的20.02%和21.11%计算，到2015年箱纸板年产量将达到3003万吨，比2009年增加1273万吨；消费量将达到3483万吨，比20 09年增加1674万吨。按瓦楞原纸的产量和消费量分别占纸及纸板总量的
15、19.85%和20.52%计算，到2015年，瓦楞原纸年产量将达到2978万吨，比2009年增加1263万吨；消费量将达到3386万吨，比2009年增加1628万吨。20112015年生产箱纸板、瓦楞原纸所需废纸浆、草浆预测按2 015年箱纸板预产将达3 0 03万吨、废纸比例8 0 %（木浆2 0 %、废纸浆8 0 %）计算，生产箱纸板所需废纸量将达2883万吨（废纸浆量1.2吨）。按2015年瓦楞原纸预产将达2978万吨、废纸浆比例30%、草浆比例70%计算，生产瓦楞原纸所需废纸量将达1072万吨（废纸浆量1.2吨），秸秆需求量将达3335万吨（草浆量70%1.6吨）。据此预算，仅生产箱纸
16、板和瓦楞原纸两个纸种，2015年所需废纸量将达到3955万吨。另据资料介绍，20 0 6年全球废纸回收量为1.96亿吨，其中出口量为4 4 08万吨，约占回收量的22.5%。在全球出口的废纸中，中国进口量高达1962万吨，占全球总出口量的45%。1.4包装纸的生产线情况 原料决定产品品质，因此，国内高强箱板纸、高强瓦楞原纸产量一直难以提高，在需求强劲下，进口成为必然选择。进而，以进口木浆及废纸为原料的企业开始填补该高端产品空缺，享受弱竞争下的产业利润，并拥有更好的前景。在国内，产品的毛利率呈逐年下降态势，而境外产业并无此显著特征，我们认为是国内外产业处于不同发展阶段所致。国内产业处于扩张期，产
17、业特征是集中度上升、盈利能力下降，目前仍未至整合期，原因是新建项目仍可盈利；国外则已发展至平稳期，特征是产业集中、盈利能力稳定。1.5包装纸对人们生活影响包装是商品不可分割的组成部分，是顺利完成商品流通的保证。在国际贸易中，必须掌握一定的包装知识，符合科学、经济、牢固、美观、适销等方面的要求，才能避免不必要的损失。 运输包装方面：运输包装习惯上称为大包装或外包装，一种是单件运输包装，如箱、桶、袋、包、捆、卷、筐、篓或罐等；另一种是集合运输包装，如集装包、集装袋、托盘、集装箱等。运输包装的制作材料和规格应符合有关规定，其特点是便于运输、装卸和储存。 销售包装方面：销售包装习惯上称为小包装，其特点
18、是便于分配、销售和消费。目前国际上流行的销售包装大体上有以下几种：便于陈列展销类，如堆叠式、挂吊式、展开式等；便于识别商品类，如透明和开窗包装、贴体包装等；便于使用类，如携带包装、易开包装、喷雾包装、一次性包装、礼品包装、软包装、微型包装等；便于保存类，如真空包装。为美化商品，增加商品的吸引力，给人以名贵感，常会根据不同商品的特点使用不同的包装附件，如吊牌、丝带、花结、装饰衬垫等。2、项目建议书2.1项目方案、地点及建设内容项目名称：年产40万吨牛皮卡纸生产车间项目性质：新建建设地点：待定建设内容：拟建6800纸机生产线1条，配套办公楼、锅炉房、供水工程及厂区生产废水处理设施。2.2建设条件、
19、协作关系及设备引进厂商主要说明原料、燃料、供电、供水、运输、环保、公用辅助设施等基本情况、协调关系及初步签订的协议。对需要引进技术和进口设备的，要说明引进的类别和厂商的技术水平、设备特点及有关的研究分析材料。2.3项目进度安排拟建工程规划从主厂房土建施工到设备安装及调试完成约需11个月：首先是建设前期，主要进行可行性研究、环保评估、初步设计、设备订货及施工准备等；接着进入施工设计，包括土建、供电、给排水、工艺设计等方面；再进行土建施工及设备安装，然后进行调试和试运转，最后进行试生产，调试及试生产时间约为3个月。工程施工进度情况详见下表施工进度表序号年份项目2012第1季度第2季度第3季度第4季
20、度1市场调研2方案设计3土建施工及设备安装 4设备调试序号年份项目2013第1季度第2季度第3季度第4季度5试生产2.4结论与建议基于上述方案，设计理论上可行，实际操作中注意突发事件和学会具体变通就行。本设计中所选的设备及工艺条件力求于稳妥、先进、可靠。在稳妥的条件下，尽量选用可靠的设备及工艺流程。所选用的设备要均一，使整个系统处于平衡。从原材料方面考虑，因为我们的国家的资源还比较紧缺，特别是木材更为紧张，所以在设计过程中应尽可能使用废纸浆。以解决资源紧张问题。在设计中所采用的流程及设备，在生产上应适应多种原料及品种，在成熟合理的基础上，考虑节能以及必要的仪表，并考虑到今后增产的可能性。在设计
21、过程中，还要考虑到全厂的合理规划，运输道路合理规划。从环境方面考虑，进行白水回收，节能节资，降低成本。排放应达到国家标准3、可行性研究3.1项目建设理由及目标造纸业是一个与国民经济发展和社会文明息息相关的重要产业，被国际上公认为“永不衰竭”的工业。在我国，造纸业是一个高速成长的行业，最近几年，我国纸与纸板的产量、消费量一直保持在8%左右的速度增长，成为世界上仅次于美国的第二大纸品消费国。高强瓦楞原纸、箱板纸等包装用纸国内供应一直紧张，不得不大量进口，成为目前纸张进口增长幅度最大的产品。国家轻工业局制定的纸业新产品开发指南中将高强瓦楞原纸列为十大急需开发的纸品种之一。在项目可行性研究阶段完成环境
22、影响评价工作是我国环境管理的一项基本制度，旨在促进评价地区的经济与环境协调发展。本项目环境影响报告书将做好以下工作：(1)通过实地考察、环境质量现状监测、污染源调查以及环境影响预测等系统工作，分析该拟建项目在施工期、营运期对环境影响的特点以及影响范围、程度等，从而评价工程选址和工程方案的合理性与可行性。(2)评述该项目在防治污染方案等方面的可行性，并根据国家对“清洁生产”、“污染物达标排放”、“污染物排放总量控制”等有关要求，对该项目的生产管理的污染防治措施提出具体意见。(3)对拟建项目的环境管理及环境监测计划提出意见。(4)为项目环境监督管理提供科学依据。3.2市场需求预测近些年来，随着经济
23、的快速增长，纸制包装工业得到迅速发展。据有关规划部门预测，纸包装制品2001年到2005年为1900万吨，2006年到2010预计达到2700万吨， 2011年到2015年预计达到3600万吨。据有关机构公布的发展规划称，到“十二五”末，全国纸及纸板总产量将达到1.5亿吨，总消费量将达到1.6 5亿吨。按箱纸板的产量和消费量分别占纸及纸板总量的20.02%和21.11%计算，到2015年箱纸板年产量将达到3003万吨，比2009年增加1273万吨；消费量将达到3483万吨，比20 09年增加1674万吨。按包装纸的产量和消费量分别占纸及纸板总量的19.85%和20.52%计算，到2015年，牛
24、皮卡纸年产量将达到2978万吨，比2009年增加1263万吨；消费量将达到3386万吨，比2009年增加1628万吨。3.3技术方案与设备方案本设计为幅宽6800mm、车速1100m/min的长网造纸机。设备尽量多的采用国产造纸设备，以支持国内造纸行业的发展。本设计产品牛皮卡纸为A档品，分三层底层、芯层和面层。其中三者定量比为2:1:1。底层和芯层采用废纸浆，面层采用木浆。3.4环境影响评估 (1)监测项目监测项目为TSP、SO2、NO2，同时，在3#点同步观测风向、风速、气温、大气压力及云量等常规气象参数。(2)采样及分析方法样品的采样及分析方法均按照空气和废气监测分析方法中的规定进行，具体
25、见下表大气污染物采样与分析方法项目采样分析方法标准与规范方法取值时间采样流量(L/min)采样时间(min)SO2液体吸收法日平均0.518h盐酸副玫瑰苯胺比色法GB/T15262-94小时平均0.545NO2液体吸收法日平均0.318h盐酸萘乙二胺比色法GB/T15436-95小时平均0.345TSP滤膜富集日平均12012h重量法GB/T15432-95(3)监测时间与频率根据GB3095-1996对环境空气采样有效时间的规定，确定大气采样时间为北京时间0624时，TSP、SO2、NO2的日平均采样有效时间分别为12h 、18h和18h。 (4)环境空气质量现状评价评价方法采用单因子指数法
26、对环境空气质量现状进行评价。式中： 第i项污染物单项质量指数； 第i项污染物实测日均浓度值，mg/Nm3； 第i项污染物日平均浓度标准值，mg/Nm3。评价标准评价区内环境空气质量执行GB3095-1996环境空气质量标准二级标准，即TSP、SO2、NO2日平均标准值分别为0.30 mg/Nm3、0.15 mg/Nm3和0.12 mg/Nm3。评价结果各污染物的均浓度的单项指数值的范围见表54。结果表明，评价区各监测点各污染因子单项指数范围为0.10.767；各- 污染物均浓度的单项指数的范围均小于1，即评价区内各环境保护目标的环境空气能满足GB3095-1996环境空气质量标准二级标准，环境
27、空气质量较好。(5)水环境监测项目与分析方法监测项目：pH、高锰酸盐指数、BOD5、COD、SS、NH3-N，同时监测河流的流量、流速、河宽、水深等水文参数。采样及分析方法：水样采集按HJ/T91-2002地表水和污水监测技术规范的要求进行，水样的保存和分析按水和废水监测分析方法(第四版)和国家有关标准执行。(6)声环境评价方法以等效声级Leq为评价量，以统计百分级Ln和标准偏差作为分析依据，采用标准数法进行评价。计算公式如下：式中：监测点i标准指数； 等效声级，dB(A)；评价标准，dB(A)。3.5污染物污染防治措施（1）大气污染防治措施拟建工程燃料煤气，由锅炉专用煤气发生炉对燃煤进行加工
28、而得。建设单位拟采用的锅炉专用煤气发生炉与热脏煤气燃烧器组合，可将煤炭可燃组分气化，大大减少了煤直接燃烧而产生污染物的量。根据福建莆田市荔城区环境监测站对荔城区镇海纸箱厂锅炉废气监测资料，该纸箱厂采用同类型的锅炉专用煤气发生炉与热脏煤气燃烧器组合对锅炉进行加热，锅炉废气排放烟尘、SO2均达到GB13271-2001锅炉大气污染物排放标准时段二类区排放标准。根据GB13271-2001锅炉大气污染物排放标准要求，锅炉烟囱高度不得低于35m。工程燃料拟采用陕西神木媒质，根据煤气发生炉对煤的品种质量要求，建设单位应确保选用媒质符合要求，即烟煤应为气化烟煤，挥发份6500千卡，灰熔点1250，含硫量1
29、等。拟建工程采用此系统后，大气污染物排放浓度满足GB13271-2001锅炉大气污染物排放标准时段二类区排放标准要求。2台锅炉废气通过一根35m高烟囱排放，满足锅炉大气污染物排放标准相关要求。（2）噪声治理措施本评价建议从以下方面进行噪声控制设计：各类碎浆机、磨浆机噪声控制：对筒体与物料间接触产生的噪声采用车间封闭围护结构。为增加降噪效果，可对强噪声源采用厚砖墙两面粉刷砂浆，双层玻璃隔音门、窗、吸音材料吊顶等建筑结构设计。其它设计中应加强的措施：总体布置上，利用建筑物合理布置及布置绿化带阻隔声波的传播，减少对周围环境的影响。由于拟建工程造纸车间设置于金堂老厂房以东，因此可在厂区东面加强绿化，
30、使噪声达到最大限度的自然衰减。加强生产管理，合理安排非连续性生产设备运行及交通运输，减少夜间生产和运输时间，尽可能减小噪声对周围敏感点的影响。（3）固体废物污染防治措施评价与建议对固体废物的综合利用和处理方案如下：废塑料和废金属可以经过分类处理后出售给回收单位进行再利用。炉渣出售给建材公司作为生产原料。生活垃圾交由环卫部门定期收集后进行卫生填埋处理。因此，在切实落实拟定固体废物综合利用与处理措施及妥善出粗渣、渣泥及污泥后，就不会对环境产生不良影响。3.6清洁生产根据中华人民共和国清洁生产促进法第十八条：新建、改建和扩建项目应当进行环境影响评价，对原料使用、资源消耗、资源综合利用以及污染物产生与
31、处置等进行分析论证，优先采用资源利用率高以及污染物产生量少的清洁生产技术、工艺和设备。本评价将从原料使用、资源消耗、工艺与设备水平以及污染物产生四方面评述拟建工程的清洁生产方案。（1）原材料采用25%的木浆作为面层，25%的废纸浆作为芯层和50%的废纸浆为底层。（2）工艺与设备水平拟建项目在设计阶段考虑到设备的先进性、可靠性，在工艺设计时摒弃了消耗高、浪费大、污染严重的生产设备和技术，采用高效的国产设备和更先进的工艺技术，力争从源头上减少污染物的产生。（3）清洁生产建议加强原辅材料管理加强废纸回收的分类管理，科学合理地对废纸进行分类回收，可以达到分级处理、物尽其用的目的，提高回收质量与效率，并
32、减少污染的排放。加强原辅材料进货与贮存管理，辅助材料由专人进货验质，严把进货关，力求降低原材料的消耗，合理贮存原辅材料，按需求匹配，保证质量，减少停机待料，提高生产效率。强化环境管理引入环境管理体系，实行全过程污染控制，生产车间应把“防”字放在首位，并对生产计划、原料选择、工艺流程、技术指标控制、设备管理等生产全过程实行科学化、合理化管理，从而使生产过程污染物产生量最小化，以减轻末端治理负荷。同时建立和完善跑冒漏滴控制系统，减少生产过程中可能出现的“跑、冒、漏、滴”现象。建立环境监测体系环境监测是清洁生产管理的必要手段，是制定生产车间污染物排放考核指标的重要依据。建立环境监测体系，对全厂生产过
33、程中产生的各种污染物的种类、性质和数量进行经常性监测，掌握和评价生产过程中产生污染的状况和发展趋势，为加强环境管理、制定预防措施、杜绝污染事故、开展综合利用提供科学数据。4、生产工艺设计4.1生产工艺流程设计为保证成纸尺寸的稳定、掉毛掉粉少、吸油墨性好，降低生产成本,一般生产上用废纸浆与木浆一起抄造多层牛皮卡纸。考虑到以上因素，本设计中采用25%的木浆作为面层，25%的废纸浆作为芯层和50%的废纸浆为底层抄牛皮卡纸。4.2工艺设计的有关计算4.2.1、浆水平衡注意事项及工艺参数（1）.为使计算简便，除渣槽的稀释水（水封水）按清水算；（2）.填料按纤维算，但数量为其最终在纸页中的留着率，而不是按
34、其加入量算（3）.最终收支平衡表中纤维量允许误差为2kg；浆水量误差为200kg生产工艺参数见下表编号项目定额备注1浆料配比面层木浆（%）25芯层废纸浆（%）25底层废纸浆（%）502定量（g/）1203抄宽（）68004净纸宽（）67605成纸干度（%）926成品合格率（%）977整理部成品率（%）958卷取部抄造率（%）979干损纸率（%）1.5对卷纸机产量10压榨部湿损纸率（%）0.5对卷纸机产量11横向收缩率（%）512进烘缸纸页干度（%）3913进压榨纸页干度（%）2214进伏辊纸页干度（%）1415进真空箱纸页干度（%）816上网含量（%）0.617流浆箱回流（%）5对进浆量18冲
35、将泵回流（%）5对进浆量19案板带出纤维（%）20对进浆量20真空箱带出纤维（%）2.5对进浆量21伏辊带出纤维（%）0.15对进浆量22压榨带出纤维（%）0.12对进浆量23压力筛排渣浓度（%）224压力筛排渣率（%）525冲边宽度（）20226圆网浓缩机进浆浓度（%）02.1.027圆网浓缩机出浆浓度（%）3.04.028圆网浓缩机白水浓度（%）0.030.0729一段除渣器排渣率（%）25对进口浆量30二段除渣器排渣率（%）10对本段入口浆量32三段除渣器排渣率（%）15对本段入口浆量33三段除渣器进浆浓度（%）0.634二段除渣器进浆浓度（%）0.835一段除渣器渣浆浓度（%）1.23
36、6二段除渣器炸酱浓度（%）1.037三段除渣器渣浆浓度（%）1.238冲边水（L/t成品）300039水针水（L/t成品）23040伏辊用水（L/t成品）400041出成形板纸页干度（%）3.242成浆池浓度（%）3.543表面施胶上胶率（%）144表面施胶浓度（%）2.545出表面施胶纸页干度（%）7546进多盘回收机稀白水浓度（%）0.1547多盘回收机出浆浓度（%）3.5484950浆水平衡计算说明 以1吨成品纸为计算基准，单位为kg。在计算过程中将填料视为纤维。从成品按流程顺序逆向推算。1、复卷、整理部平衡： 卷取已知：成纸干度92% V0=1000.0000C0 = C1= C2=9
37、2%水力碎浆机复卷、整理 成品率K1=95%则 由成品率K1= 成品入库得V2=1052.6316V1=V2V0=52.6316Q2=V2C2=1052.631692%=968.4211Q1=Q2Q0=968.4211920.0000=48.42112、压光、卷取部平衡已知：Q2=968.4211 V2=1052.6316 C2=C3=C4=92%抄造率K2=97% 干抄纸率d1=1.5%干燥部则 抄造率K2= 抄损包括干损、湿损两部分水力碎浆机压光、卷取设X=抄造量+抄损 X=1085.1872复卷、整理其中Y为X中绝干纤维量 则Y=998.3723Q3=Yd1=998.37231.5%=1
38、4.9756V3=16.2778Q4=Q2+Q3=14.9756+968.4211=983.3967V4=V2+V3=1052.6316+16.2778=1068.9094压榨部3、 干燥部平衡已知：进干燥部纸页干度C5=39%Q4=983.3967 V4=1068.9094 C4=92%蒸发水干燥部则Q5=Q4=983.3967W1V5=2521.5300W1=V5V4=2521.53001068.9094=1452.6206压光、卷取4、 压榨部平衡已知：C5=39% C8=22% Q5=983.3967 V5=2521.5300压榨湿部损纸率d2=1.0% 压榨部带出纤维率d3=0.12
39、则进入伏损池的损纸真空伏辊Q7=Yd2=998.37231.0%=9.9837令湿损纸平均干度为30% 即C=30% 则V7=33.2790稀白水池 伏损池压榨部压榨带出纤维量 Q6=Q8d3 且Q8=Q5+Q6+Q7干燥部则Q8=994.5739Q6=Q8Q5Q7=994.5739983.39679.9837=1.1935V8=4520.7905V6=V8V5V7=4520.79052521.530033.2790=1965.98155、 真空伏辊已知：Q8=994.5739 V8=4520.7905 C8=22%真空箱C11=14% 伏辊带出纤维率d4=0.15%冲边水W3=3000L/
40、t 伏辊湿损纸率d5=10.%伏损池水针水真空伏辊横向收缩率=5% W2冲边水抄宽Bm=6800mmW3伏辊用水压榨部稀白水池所以湿纸宽度Bn=7158mmW4湿纸边占整个湿纸幅宽的比例r=0.6937%由于伏损处湿损纸率是对抄造量和全部损纸量而言，即：Q10=Yd5+rQ11Q9=d4Q11 且Q11=Q8+Q9+Q10=d4Q11+Yd5+rQ11+Q8所以Q11=1013.1052Q10=Yd5+rQ11=998.37231.0%+0.6937%1013.1052=17.0116Q9=d4Q11=0.15%1013.1052=1.5197V11=7236.4657水针水W2=230T/t
41、 冲边水W3=3000L/t 伏辊用水W4=4000L/t湿纸边用冲边水W3冲入伏损池，水针水W2和伏辊用水W4也进入伏损池，则：V10=W2+W3+W4+=230+3000+4000+=7307.3255C10=0.2328%V9=V11+W2+W3+W4V8V10=7236.4657+230+3000+40004520.79057307.3255=2638.3497C9=0.0576%6、 真空箱湿吸箱（3个）已知：Q11=1013.1052 V11=7236.4657 C12=0.1% C13=8%真空箱带出纤维率d6=2.5%稀白水池真空箱则：由Q13=Q11+Q12 且Q12=d6Q
42、13得Q13=1039.0823真空伏辊Q12=Q13Q11=1039.08231013.1052=25.9771且V13=12988.5288则V12=V13V11=12988.52887236.4657=5752.06317、 湿吸箱（底层）已知：Q13=1039.0823 C15=0.2% C16=3.2%成形板案板由设计要求可知Q14:Q14:Q14=2:1:1 C14=C13=8%由物料平衡可知：Q14+Q14+Q14=Q13浓白水池湿吸箱所以Q14=519.5412 Q14=Q14=259.7706V14=6494.2560则可列方程组 V14+V15=V16真空箱 Q14+C15
43、V15=C16V16得 V15=10390.8240 Q15=20.7816V16=16885.0800 Q16=540.3228流浆箱8、 成形板、案板（底层）已知：Q16=540.3228 V16=16885.0890C18=0.6% 成形板带出纤维率d7=20%浓白水池成形板案板由Q16+Q17=Q18 Q17=d7Q18得Q18=675.4035Q17=Q18Q16=670.4035540.3228=135.0807湿吸箱V18=112567.2500V17=V18-V16=112567.250016885.0890=95682.1610压力筛9、流浆箱（底层）已知：Q18=675.4
44、035 V18=112567.2500 回流率d8=5% C19=C18=0.6%除气器流浆箱则：Q19=d8Q20 Q18+Q19=Q20 Q20= =710.9511成形板案板Q19=Q20Q18=710.9511675.4035=35.5476V19=5924.6000V20=V18+V19=112567.2500+5924.6000=118491.8500冲浆泵10、压力筛（底层） 已知：Q20=710.9511 V20=118491.8500 压力筛排渣率d9=5% C21=2%排渣压力筛则：Q21=d9Q22 Q20+Q21=Q22所以Q22=748.3696流浆箱Q21=Q22Q20=748.3696710.95
