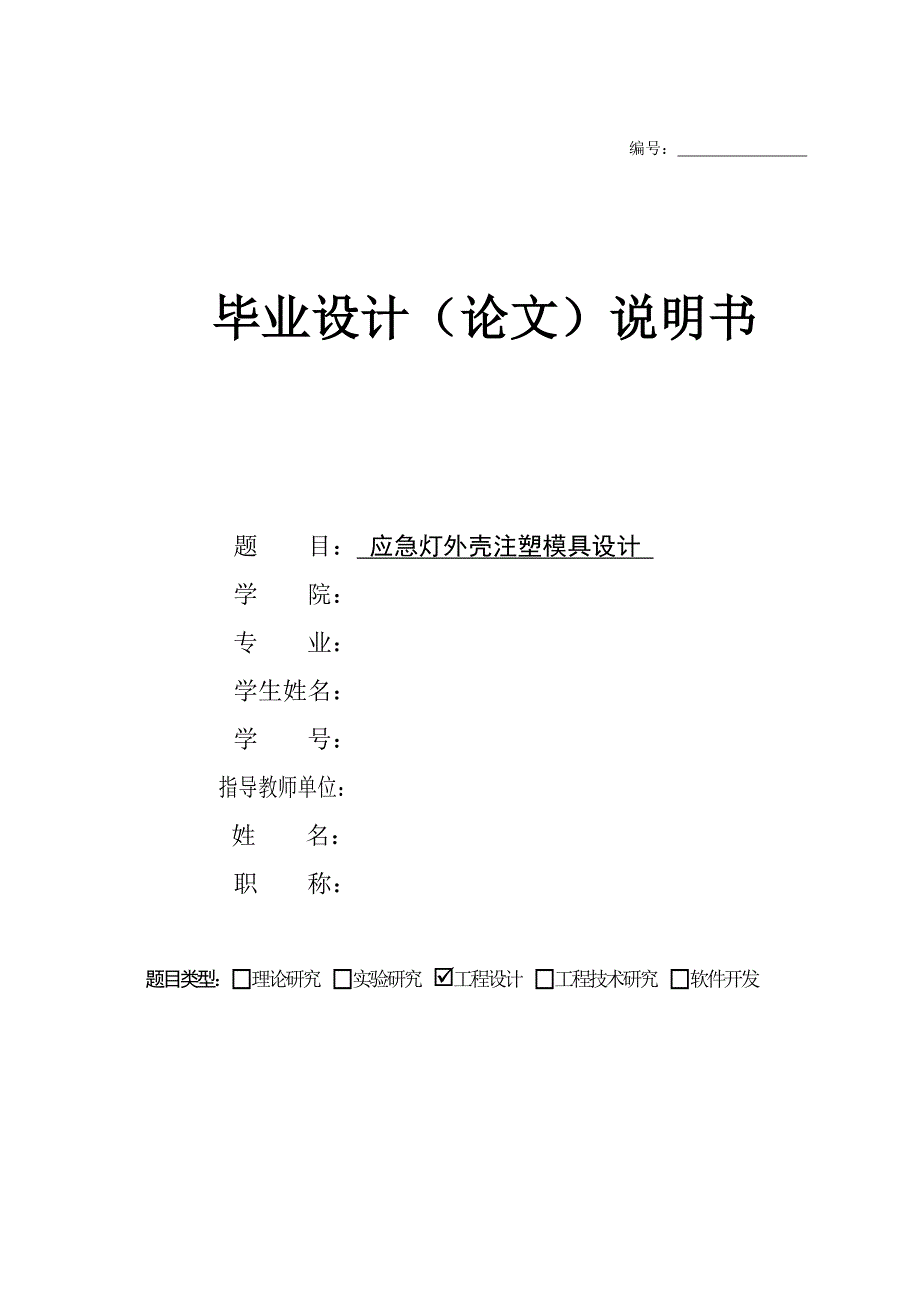

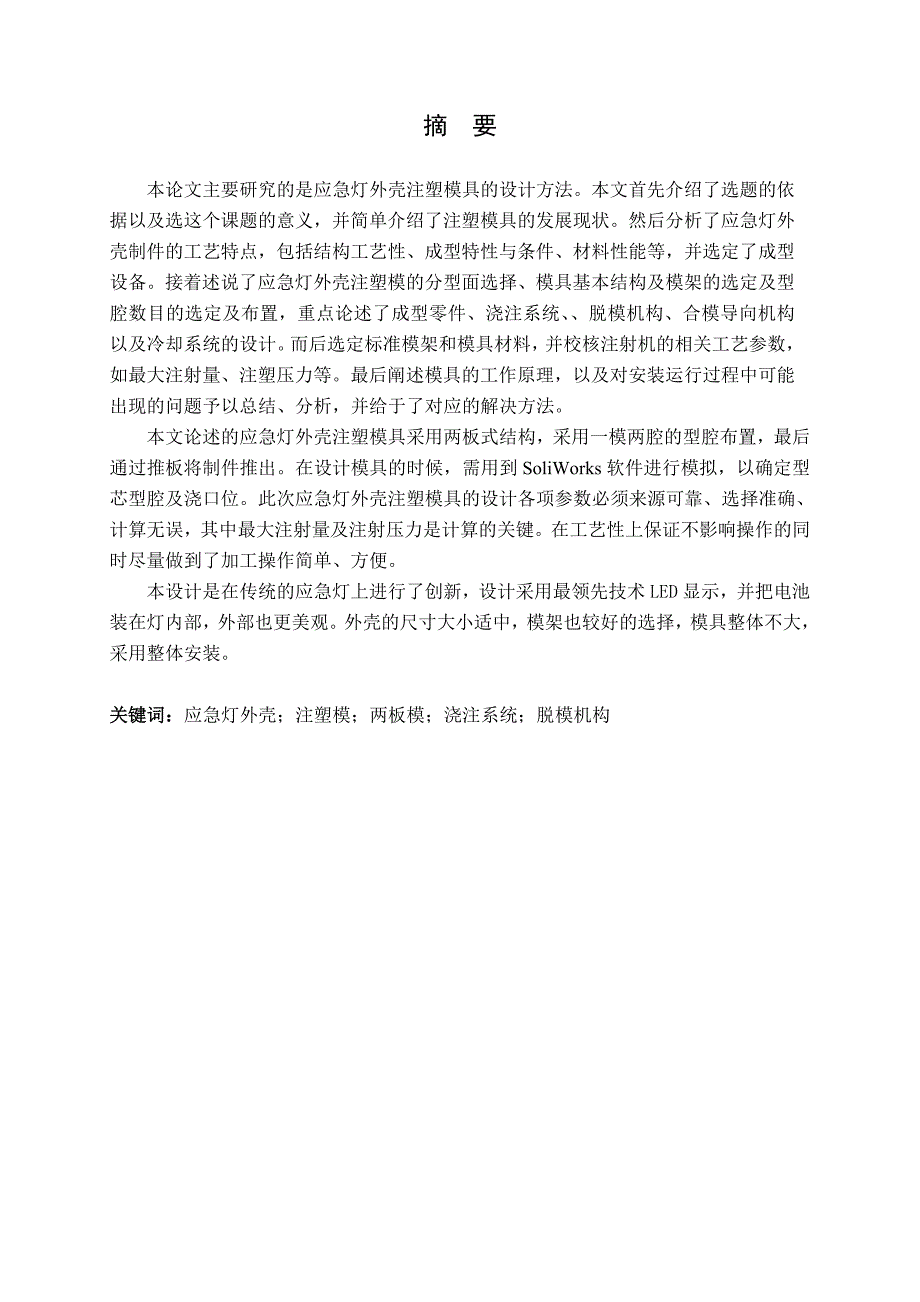

1、编号： 毕业设计（论文）说明书题 目： 应急灯外壳注塑模具设计 学 院：专 业：学生姓名：学 号： 指导教师单位： 姓 名：职 称：题目类型：理论研究 实验研究 工程设计 工程技术研究 软件开发 摘 要本论文主要研究的是应急灯外壳注塑模具的设计方法。本文首先介绍了选题的依据以及选这个课题的意义，并简单介绍了注塑模具的发展现状。然后分析了应急灯外壳制件的工艺特点，包括结构工艺性、成型特性与条件、材料性能等，并选定了成型设备。接着述说了应急灯外壳注塑模的分型面选择、模具基本结构及模架的选定及型腔数目的选定及布置，重点论述了成型零件、浇注系统、脱模机构、合模导向机构以及冷却系统的设计。而后选定标准模

2、架和模具材料，并校核注射机的相关工艺参数，如最大注射量、注塑压力等。最后阐述模具的工作原理，以及对安装运行过程中可能出现的问题予以总结、分析，并给于了对应的解决方法。本文论述的应急灯外壳注塑模具采用两板式结构，采用一模两腔的型腔布置，最后通过推板将制件推出。在设计模具的时候，需用到SoliWorks软件进行模拟，以确定型芯型腔及浇口位。此次应急灯外壳注塑模具的设计各项参数必须来源可靠、选择准确、计算无误，其中最大注射量及注射压力是计算的关键。在工艺性上保证不影响操作的同时尽量做到了加工操作简单、方便。本设计是在传统的应急灯上进行了创新，设计采用最领先技术LED显示，并把电池装在灯内部，外部也更

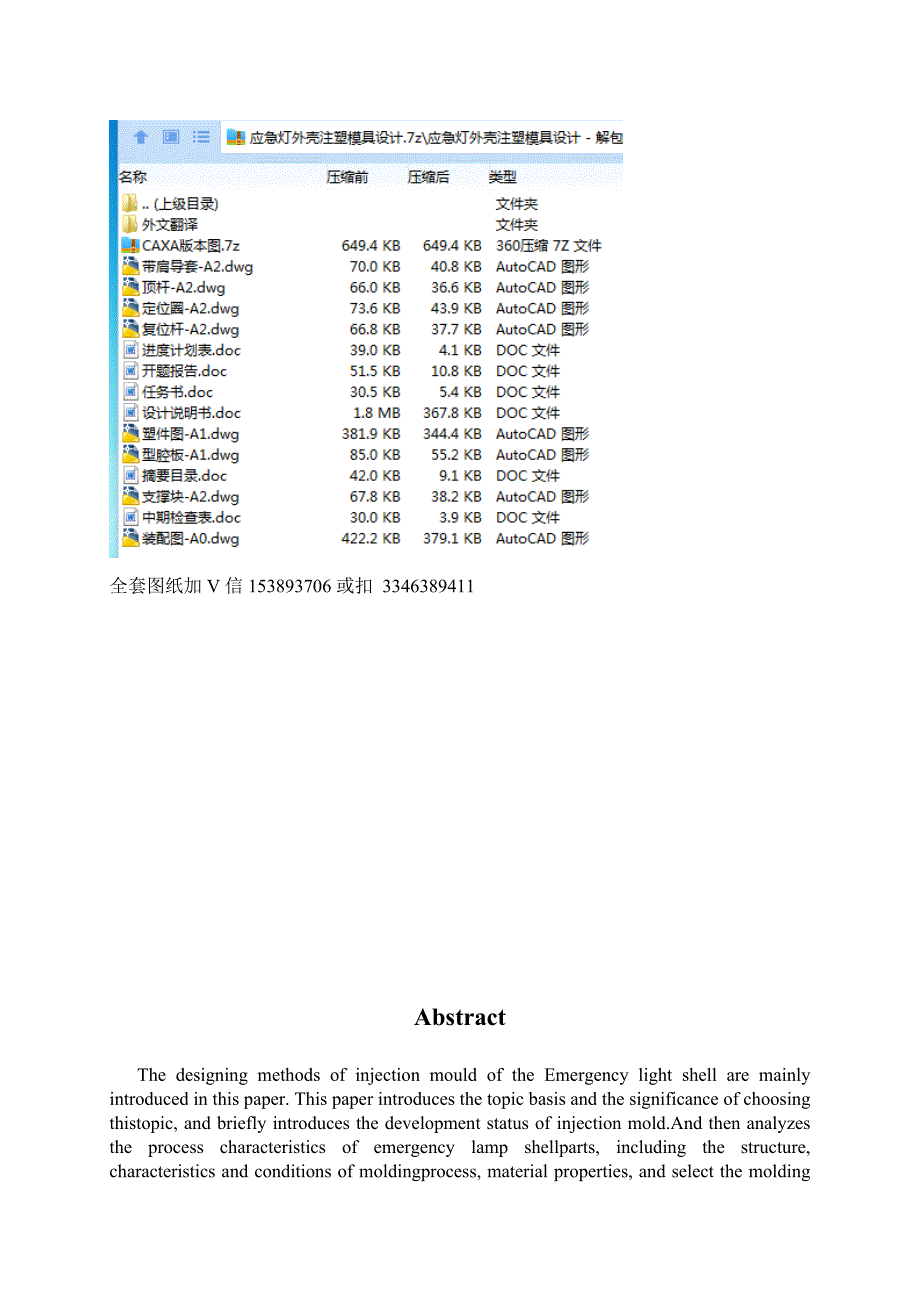

3、美观。外壳的尺寸大小适中，模架也较好的选择，模具整体不大，采用整体安装。关键词：应急灯外壳；注塑模；两板模；浇注系统；脱模机构全套图纸加V信153893706或扣 3346389411AbstractThe designing methods of injection mould of the Emergency light shell are mainly introduced in this paper. This paper introduces the topic basis and the significance of choosing thistopic, and briefly

4、 introduces the development status of injection mold.And then analyzes the process characteristics of emergency lamp shellparts, including the structure, characteristics and conditions of moldingprocess, material properties, and select the molding equipment.Then tell the type emergency lamp shell in

5、jection mold, mold surfacestructure and mold base selection and the number of cavities selection andlayout, emphasis, gating system, forming parts, demoulding mechanism,clamping mechanism and the cooling system design.Finally the selected standard mold and mold material, and process parameters of in

6、jection machine check, such as the maximum injection volume, injection pressure etc. The working principle of the die, as well as to the possible problems in the process of installation and operation are summarized, analysis, and give the corresponding solutions.Shell of emergency lamp injection mol

7、d in this paper adopts two plate structure, the layout of the cavity of a mould with two cavities, the push platewill work out.In the design of mold, use the SoliWorks software to simulate, in order to determine the core and cavity and runner position.Must choose accurate, reliable, accurate calcula

8、tion of design parameters of the emergency lamp shell injection mold, the largest injection quantityand injection pressure is the key.In the process that does not affect the operation at the same time as far as possible the process has the advantages of simple operation, convenient.This design is th

9、e innovation in the emergency lights on the traditionaldesign, using the most advanced technology of LED display, and the battery installed in the light of internal, external and more beautiful.Moderate size of shell mold, is the better choice, overall not die, the wholeinstallation.Keyword: Emergen

10、cy light shell;Injection mould;Threepence mould;Gating system;Moulding mechanism ; Space parting institutions目 录引言1第1章 应急灯外壳工艺性分析41.1 材料性能41.2 成型特性和条件41.3 结构工艺性41.4 产品几何形状分析51.5 应急灯外壳注塑工艺参数的确定91.6 初选注射机的型号和规格9第2章 应急灯外壳注塑模具的结构设计112.1 分型面的选择112.2 确定模具基本结构及模架的选定122.3 确定型腔的数量和布局122.4浇注系统设计132.4.1主流道设计13

11、2.4.2 分流道截面设计及布局142.4.3 浇口设计及位置选择152.4.4 浇口套的设计162.5 注塑模成型零部件设计172.5.1 成型零部件尺寸分析172.5.2塑件收缩率的影响172.5.3型腔、型芯结构设计182.5.4 成型零件工作尺寸计算202.6 合模导向机构设计202.7 脱模、推出机构设计212.7.1 推出机构的组成212.7.2 推出机构的分类212.7.3 推出机构的设计原则212.8冷却系统设计232.9 模架及模具材料的选择24第3章 注射机相关参数校核253.1 最大注射量的校核253.2 注射压力校核263.3 锁模力校核263.4 模具厚度的校核263

12、5 成型零部件强度校核计算27第4章 模具的工作原理及安装、调试284.1 模具的工作原理284.2 模具的安装294.3 试模29结论31谢 辞32参考文献33第 31 页 共 33 页桂林电子科技大学毕业设计（论文）报告用纸引言1.选题的依据及意义随着现代制造技术及高新技术的迅速发展、计算机科技的应用，在工业中模具将要变成生产各种产品不可缺少的重要工艺装备。尤其是在塑料产品的制造和生产过程中，应用塑料模具相当广泛，在各类模具中的重要程度也越来越突显，成为一系列模具设计、制造与研究中最具有表现意义的模具之一。随着注塑模具不断成为生产塑料制造品的主要手段，且不断发展成为最有前景的模具之一。注

13、射成型是现在市场上最具前景、最常用的塑料成型手段之一，因此注塑模具作为塑料模的一种，它将具有相当大的市场需求量。因此我选应急灯注塑模具设计作为我毕业设计选择的课题。本课题知识点与涉及的知识面较多，应用性强与，如模具设计、三维造型、注塑成型、二维三维软件的应用以及运动仿真。通过本课题的设计，将会培养和锻炼下述几个基本能力上（1）怎么选择塑料件制品涉及及成型工艺（2）在一般塑料件制品成型模具的方面设计能力（3）塑料模具结构改进、塑料制品质量分析及工艺改进、设计的能力（4）掌握模具设计经常使用的商业软件（solidworks2012）及同实际应用相结合的能力（5）提高自己在文档组织与检索方面的能力（

14、6）在写论文的一般步骤及格式方法方面的掌握，并增加自己的思考、学习、解决问题的能力，因为我还没有深入的学习过注塑模具的知识。2.国内外研究现状及发展趋势随着我国模具技术的不断迅速发展，在生产大型模具方面，已经可以生产整体仪表板等塑料模具、汽车保险杠以及超大容量洗衣机整套塑料模具和大尺寸彩电注塑模具。在机密塑料模具方面，已能生产多型腔小模数齿轮模具、照相机塑料件模具及塑封模具。在成型工艺方面，高效多色注塑模、多材质塑料成行模、抽芯脱模机构和镶件互换结构的创新业获得了很大发展。气体辅助注射成形技术的使用更趋成熟。热流道模具不断推广，有些单位还应用具有世界高端水平的针阀式热流道模具。 现今国内外用于

15、注塑模具上的先进技术大致有以下几种： （1）热流道技术 它是通过加热的办法来保证流道和浇口的塑料保持熔融状态。由于在流道附近或中心设有加热棒和加热圈，从注塑机喷出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。这一技术在大批量生产塑件、原材料较贵和产品质量要求较高的情况下尤为适用。热流道注塑成型技术应用范围很广，基本上，适用于冷流道模具加工的塑料材料都可以使用热流道模具加工，许多产品如手机壳、按键、面板、尺寸要求精密的机芯部件等都是采用热流道技术成型。一个典型的热流道系统一般由如下几大部分组成：热流道板（MANIF

16、OLD）；喷嘴（NOZZLE）；温度控制器；辅助零件。 （2）气体辅助注射成形技术 它是向模腔中注入经准确计量的塑料熔体，在通过特殊的喷嘴向熔体中注入压缩气体，气体在熔体内沿阻力最小的方向前进，推动熔体充满型腔并对熔体进行保压，当气体的压力、注射时间合适的时候，则塑料会被压力气体压在型腔壁上，形成一个中空、完整的塑件，待塑料熔体冷却凝固后排去熔体内的气体，开模退出制品。气体辅助注射成形技术的关键就是怎么合理的把握注入熔融的塑料的时间与充人气体的时间的配合。气体辅助注射可以应用在除特别柔软的塑料以外的任何热塑性塑料和部分热固性塑料。应用气体辅助注塑成型技术，可以提高产品强度、刚度、精度，消除缩影

17、提高制品表面质量；降低注射成型压力以减小产品成型应力和翘曲，解决大尺寸和壁厚差别较大产品的变形问题；简化浇注系统和模具设计，减少模具的重量减少塑件产品的重量，减少成型时间以降低成本和提高成型效率等。气体辅助成形周期可分为如下六个阶段：塑料熔体填充阶段、切换延迟时间、气体注射阶段、保压阶段、气体释放阶段、推出阶段。 （3）共注射成形技术 它是使用两个或者两个以上注射系统的注塑机，将不同品种或者不同色泽的塑料同时或者先后注射进入同一模具内的成形方法。国内使用的多为双色注塑机。采用共注射成形方法生产塑料制品时，最重要的工艺参数是注射量、注射速度和模具温度1。 （4）反应注射成形技术 它是将两种或者

18、两种以上既有化学反应活性的液态塑料（单体）同时以一定压力输入到混合器内进行混合，在将均匀混合的液体迅速注入闭合的模具中，使其在型腔内发生聚合反应而固化，成为具有一定形状和尺寸的塑料制品通常这种成形过程称之为RIM。 在制造方面，CAD/CAM/CAE技术的应用上了一个新台阶，一些企业引进CAD/CAM系统，并能支持CAE技术对成形过程进行分析。近年来我国自主开发的塑料膜CAD/CAM系统有了很大发展，如北航华正软件工程研究所开发的CAXA系统、华中理工大学开发的注塑模HSC5.0系统及CAE软件等。优化模具系统结构设计和型件的CAD/CAE/CAM，并使之趋于智能化，提高型件成形加工工艺和模具

19、标准化水平，提高模具制造精度与质量，降低型件表面研磨、抛光作业量和缩短制造周期；研究、应用针对各类模具型件所采用的高性能、易切削的专用材料，以提高模具使用性能；为适应市场多样化和个性化，应用快速原型制造技术和快速制模技术，以快速制造成塑料注塑模，缩短新产品试制周期。这些是未来520年注塑模具生产技术的总体发展趋势，具体表现在以下几个方面：提高大型、精密、复杂、长寿命模具的设计水平及比例。这是由于塑料模成型的制品日渐大型化、复杂化和高精度要求以及因高生产率要求而发展的一模多腔所致。在塑料模设计制造中全面推广应用CAD/CAM/CAE技术。CAD/CAM软件的智能化程度将逐步提高；塑料制件及模具的

20、3D设计与成型过程的3D分析将在我国塑料模具工业中发挥越来越重要的作用。推广应用热流道技术、气辅注射成型技术和高压注射成型技术。采用热流道技术的模具可提高制件的生产率和质量，并能大幅度节省塑料制件的原材料和节约能源，所以广泛应用这项技术是塑料模具的一大变革。制订热流道元器件的国家标准，积极生产价廉高质量的元器件，是发展热流道模具的关键。气体辅助注射成型可在保证产品质量的前提下，大幅度降低成本。气体辅助注射成型比传统的普通注射工艺有更多的工艺参数需要确定和控制，而且常用于较复杂的大型制品，模具设计和控制的难度较大，因此，开发气体辅助成型流动分析软件，显得十分重要。另一方面为了确保塑料件精度，继续

21、研究开发高压注射成型工艺与模具也非常重要。开发新的成型工艺和快速经济模具。以适应多品种、少批量的生产方式。提高塑料模标准化水平和标准件的使用率。我国模具标准件水平和模具标准化程度仍较低，与国外差距甚大，在一定程度上制约着我国模具工业的发展，为提高模具质量和降低模具制造成本，模具标准件的应用要大力推广。为此，首先要制订统一的国家标准，并严格按标准生产；其次要逐步形成规模生产，提高商品化程度、提高标准件质量、降低成本；再次是要进一步增加标准件的规格品种。应用优质材料和先进的表面处理技术对于提高模具寿命和质量显得十分必要1。第1章 应急灯外壳工艺性分析1.1 材料性能 图1.1所示为应急灯外壳立体图

22、材料为ABS，外观黑色，精度等级一般（4级精度），制品表面光滑美观，带有精细花纹。ABS为热塑性塑料，密度1.051.07g/cm3，抗拉强度3050MPa，抗弯强度4179MPa，拉伸弹性模量15872277MPa，弯曲弹性模量13802690MPa，收缩率0.3%0.8%2。该材料综合性能好，冲击强度高，尺寸稳定，易于成型，耐热和耐腐蚀性也较好，并具有良好的耐寒性。是目前产量最大、运用最广泛的一种塑料2。 图1.1 应急灯外壳立体图1.2 成型特性和条件 其吸湿性强，塑料在成型前必须充分预热干燥（8090下至少干燥2小时），使其含水量小于0.3%。对于要求表面光泽的零件，塑料在成型前更应

23、该进行长时间预热（8090下至少干燥3小时）2。 塑料加热温度对塑料的质量影响较大，温度过高易于分解（分解温度270）,一般料筒温度为180260，建议温度245成型时宜采用较高的加热温度（对精度较高的塑件，模温宜取50-60，对高光泽耐热塑件，模温宜取60-80）和较高的注射压力（柱塞式注射机：料温180230，注射压力100140MPa；螺杆式注射机：温度160220，注射压力70100MPa）3。1.3 结构工艺性零件壁厚基本均匀，所有壁厚均大于塑件的最小壁厚1mm，借助solidworks软件分析可知注塑成型时不会发生填充不足现象。塑件为壳体类制件, 外表面为可见光亮面,制件上表面有有

24、19个孔，中间开了一个凹槽，凹槽中心有个起连线作用的大孔，大孔四周有4个固定LED灯面板的孔唇，上表面四周分布起装饰作用的灯，还有精美文字，总体尺寸为长200mm，宽200mm，高50mm。该制件虽小，但结构复杂，需采用两板双分型结构，制造精度要求稍高。1.4 产品几何形状分析(1)侧孔、内螺纹与圆弧面在龙头壳体设计中，为了产品的美观大方，患有消费者使用起来比较方便，侧孔是必须的，另外内螺纹是为了安装调节水量大小而设计的，圆弧面是为了尽量减少水压力的损失，尽量减少降低水流动的而设计的，所以这些是必须的。在现代日常生活当中，消费者追求的不再是便宜，首先是美观实用，价格实惠，更是要符合人体工程学，

25、为此，对产品的设计要求进一步提高，而圆弧则是这种要求3。(2)脱模斜度在塑料制品的成型中为了便于将制品从模具内脱出，制品的内外壁必须有足够的脱模斜度。脱模斜度与塑料品种、制品的形状、模具结构等因素有关，一般情况下302之间选取。一些常用塑料的脱模斜度经验数据参阅表1.3。表1.3 常用塑料的脱模斜度经验数据塑料名称或代号脱模斜度聚乙烯、聚丙烯、软聚氯乙烯301ABS、尼龙、聚甲醛、氯化聚醚、聚苯醚40130硬聚氯乙烯、聚碳酸酯、聚砜、聚苯乙烯、有机玻璃502热固性塑料201 选择塑件的脱模斜度时，应遵循一下原则：应尽量选择较大的脱模斜度，使制品容易脱出。当塑件收缩率较大时，应选用较大的脱模斜度

26、当制品的壁较厚时，成型后的收缩量大，此时，应选用较大的脱模斜度。高大的制品，应尽量选用较小的脱模斜度。精度较高的制品，选用较小的脱模斜度。如果要求制品在脱模后留在型芯一侧时，则内表面的脱模斜度要比外表面的小。 制品高度和孔的深度较小时（内孔深10mm,外形高360.050.070.080.140.180.280.360.566100.060.080.100.160.200.320.400.6410140.070.090.120.180.220.360.440.7214180.080.100.120.200.260.400.480.8018240.090.110.140.220.280.440

27、560.8824300.100.120.160.240.320.480.640.9630400.110.130.180.260.360.520.721.0龙头壳体塑件的具体尺寸的公差可以根据上表一般公差6级来确定，具体偏差可以根据加工部分的难易程度来确定3。(6)塑料制品的表面粗糙度塑件的表面粗糙度除了与原材料的特性和成型工艺有关之外，模具的制造情况也起着十分关键的作用，确定塑件的表面粗糙度时，应对模具做一下考虑： 一般模具的表面粗糙度比塑料制品的表面粗糙度高1级； 对透明的塑料制品要求型腔和型芯的表面粗糙度相同； 对于不透明的塑料制品，型芯的表面粗糙度的级别可比型腔的表面粗糙度低12级；

28、为了避免模具制造中不必要的浪费，选取的粗糙度满足要求即可。综上所述，龙头壳体型腔的粗糙度比龙头壳体高一级3。(7)零件体积及质量估算 借助于solidworks软件，直接测量出单个塑件的体积，质量。 浇注系统凝料按一个塑件体积的60%进行估算，则凝料体积。 两个塑件和浇注系统凝料 总体积，总质量。1.5 应急灯外壳注塑工艺参数的确定 查实用模具技术手册表12-10，确定ABS塑料的注射工艺参数如下4: 注射机类型：螺杆式 螺杆转速：3060r/min 喷嘴形式：直通式 喷嘴温度：180190 料桶前端温度：200210 料桶中段温度：210230 料桶后段温度：180200 模具温度：5070

29、 注射压力：7090 保压力：5070 注射时间：35s 保压时间：1530s 冷却时间：1530s 成型周期：4070s 以上参数在试模时可以做适当调整。1.6 初选注射机的型号和规格 注塑机的主要参数有公称注射量、注射压力、注射速度、塑化能力、锁模力、合模装置的基本尺寸、开合模速度、空循环时间等。这些参数是设计、制造、购买和使用注塑机的主要依据： (1)公称注塑量指在对空注射的情况下，注射螺杆或柱塞做一次最大注射行程时，注射装置所能达到的最大注射量，反映了注塑机的加工能力。 (2)注射压力为了克服熔料流经喷嘴，浇道和型腔时的流动阻力，螺杆(或柱塞)对熔料必须施加足够的压力,我们将这种压力称

30、为注射压力。 (3)注射速率为了使熔料及时充满型腔，除了必须有足够的注射压力外，熔料还必须有一定的流动速率，描述这一参数的为注射速率或注射时间或注射速度。 这里从实际注射量在额定注射量的20%80%之间考虑，初选额定注射量在270以上的卧式注射机XS-ZY-4000注射机5。该设备的技术规范见表2.1。表2.1 XS-ZY-4000技术规格XZ-SY-250注射机额定注塑量cm34000螺杆直径mm130注射压力MPa106注射行程mm370注射方式螺杆式注射时间S-6.0螺杆转速r/min80合模力KN10000最大成型面积3800最大开（合）模行程mm1100模具最大高度mm1000最小高

31、度mm700动、定模固定板尺寸mm13501250拉料空间mm1050950合模方式两次动作液压式第2章 应急灯外壳注塑模具的结构设计总体方案拟订：对任何塑料件的模具设计都有一定的程序，首先要确定该塑件使用哪一种浇口形式，因为目前浇口的形式很多，并且用不同的浇口形式可以得到不同的塑件效果，得到的塑件表面质量也不同，因此确定浇口形式也是至关重要的。再就是要确定在塑件的什么位置进行浇注，对于这个问题我们都没有定论，只有借助SolidWorks 2007内的Moldflow模块来进行分析后再确定浇口位。接着要确定一模几腔，只有把这些前期工作都做好之后 才能够顺利的进行模具设计。2.1 分型面的选择

32、模具上用以取出塑料制品和浇注系统凝料的可分离的解除表面，称为分型面，也可称为分模面。选择分型面的基本原则是：分型面应选择在塑件断面轮廓最大位置处，以便于顺利脱模，同时还应考虑以下几个因素6： (1)分型面选择应便于塑料制件脱模和简化模具结构，为此，选择分型面应尽可能使塑料制件开模时留在动模。(2)分型面应选择在不影响塑件外观质量的部位，使其产生的飞边易于清理和休整。(3)分型面选择应有利于排气，为此应尽可能使其分型面与流料末端重合。(4)分型面选择应有利于零件的加工。(5)分型面的选择应考虑注塑机的技术参数。注塑成型时所需要的锁模力是与塑件在合模方向的投影面积成正比，所以选择分型面时，应尽量选

33、择塑件在垂直合模方向上投影面积较小的表面，以减少锁模力。根据上述原则，应急灯外壳注塑模具的分型面形状及位置如图2.1所示。 图2.1 应急灯外壳注塑模具分型面形状及位置2.2 确定模具基本结构及模架的选定 模具的基本结构有两种：单分型面注塑模和双分型面注塑模。 (1)单分型面注塑模 是注塑模中最简单、应用最普及的一种模具，它以分型面为界将整个模具分为动模和定模两部分。一部分型腔在动模，一部分型腔在定模。主流道在定模，分流道开设在分型面上。开模后，制品和流道留在动模，制品和浇注系统凝料从同一分型面内取出，动模部分设有推出系统，开模后将制品推离模具。 (2)双分型面注塑模 它从不同的分型面分别取出

34、流道内的凝料和塑件，又称三板式注塑模具。与单分型面注塑模相比，三板式注塑模具增加了一个可移动的中间板（又名浇口板）。中间板适用于采用点浇口进料的单型腔和多型腔模具。在开模时由于定距拉杆的限制，中间板作定距离的分开，以便取出这两块板之间流道内的凝料，而利用推板或推杆将型芯上的塑件脱出。双分型面注塑模与单分型面注塑模的最大区别就是，双分型面注塑模在生产过程中浇注系统凝料和制品会自动切断分离，便于实现自动化生产，而单分型面的浇注系统操作简单，大大提高了生产效率。应急灯外壳为大批大量生产，从提高生产效率角度出发，我选择单分型面注塑模。虽然，结构复杂，但是制品质量更好，经济效益更高4。2.3 确定型腔的

35、数量和布局模具型腔的数量通常是客户或产品工程部根据产品的批量，塑料制品的精度，塑料制品的大小，用料以及颜色的来确定的，型腔数量越多，制品的精度越低，经济性越差，成型工艺越复杂，并且保养和维修越困难，故障发生率越高。确定型腔数量的方法有：根据锁紧力确定，根据最大注塑量确定，根据塑件精度和经济性确定，本零件主要从精度考虑，该零件尺寸中等，为大批大量生产，因此采用一模两腔，即一次注射成型两个塑料制件，采用Y形布局，优点是流道转折较少，热量压力损失较小。布置方案如下图2.2：图2.2 型腔的布局2.4浇注系统设计浇注系统是指模具中由注射机喷嘴到型腔之间的进料通道。其作用是将塑料熔体充满型腔并将注射压力

36、充分传递到模腔的各个部位，以获得组织致密、外形清晰、表面光洁和尺寸精确的塑料制件。浇注系统一般由主流道、分流道、浇口、冷料穴四部分组成。2.4.1主流道设计 主流道是浇注系统中从注射机喷嘴与模具相接触的部位开始，到飞流到为止的塑料熔体的流动通道。其直径直接影响到塑料熔体的流动速度和填充时间，直径过大，浇道容积增大，凝料多，增加了冷却时间，且易产生涡流或紊流，制件出现气孔。直径过小，则热量与压力损失大，成型困难。主流道的设计原则是：在保证塑料制件成型良好的前提下，尽量缩短主流道的长度，以使凝料少，压力和热量损失小。主流道大端呈圆角过渡，以减小料流转向阻力4。主流道尺寸见表2.1:表 2.1 主流

37、道部分尺寸 符 号名 称尺 寸/mmd主流道小端直径5SR主流道球面半径16h球面配合高度5a主流道锥角10L主流道长度152D主流道大端直径102.4.2 分流道截面设计及布局分流道是连接主流道与浇口的熔体涌道，分流道起着分流和转向的作用。分流道设计要求：一是使流道尽快充满型腔，在流道内的压力损失和热量损失小；二是将塑料熔体均衡的分配到各个型腔；三是回料量小。常用的流道截面形状有圆形、梯形、U行和六边形等，在设计中，要减少流道内的压力损失，就希望流道截面积大，要减少散热损失，又希望面积小，故可用流到的截面积与表面积之比来表示流道的效率，其比值越大，效率越高，各种流道截面积的效率见表2.2。表
