1、毕业设计（论文）2012届机械工程与自动化学院机械设计制造及其自动化专业题目：喷涂机器人子题：学生姓名：徐大鹏班级学号:0804010403指导教师：高腾职称：讲师所在系（教研室）：机械电子工程系摘要机器人是一种机械技术与电子技术相结合的高技术产品。采用机器人是提高产品质量与劳动生产率，实现生产过程自动化，改善劳动条件，减轻劳动强度的一种有效手段。它是一种模仿人体上肢的部分功能，按照预定要求输送工件或握持工具进行操作的自动化技术装备。机器人可以代替人手的繁重劳动，显著减轻工人的劳动强度，改善劳动条件，提高劳动生产率和生产自动化水平。工业生产中经常出现的笨重工件的搬运和长期、频繁、单调的操作，采

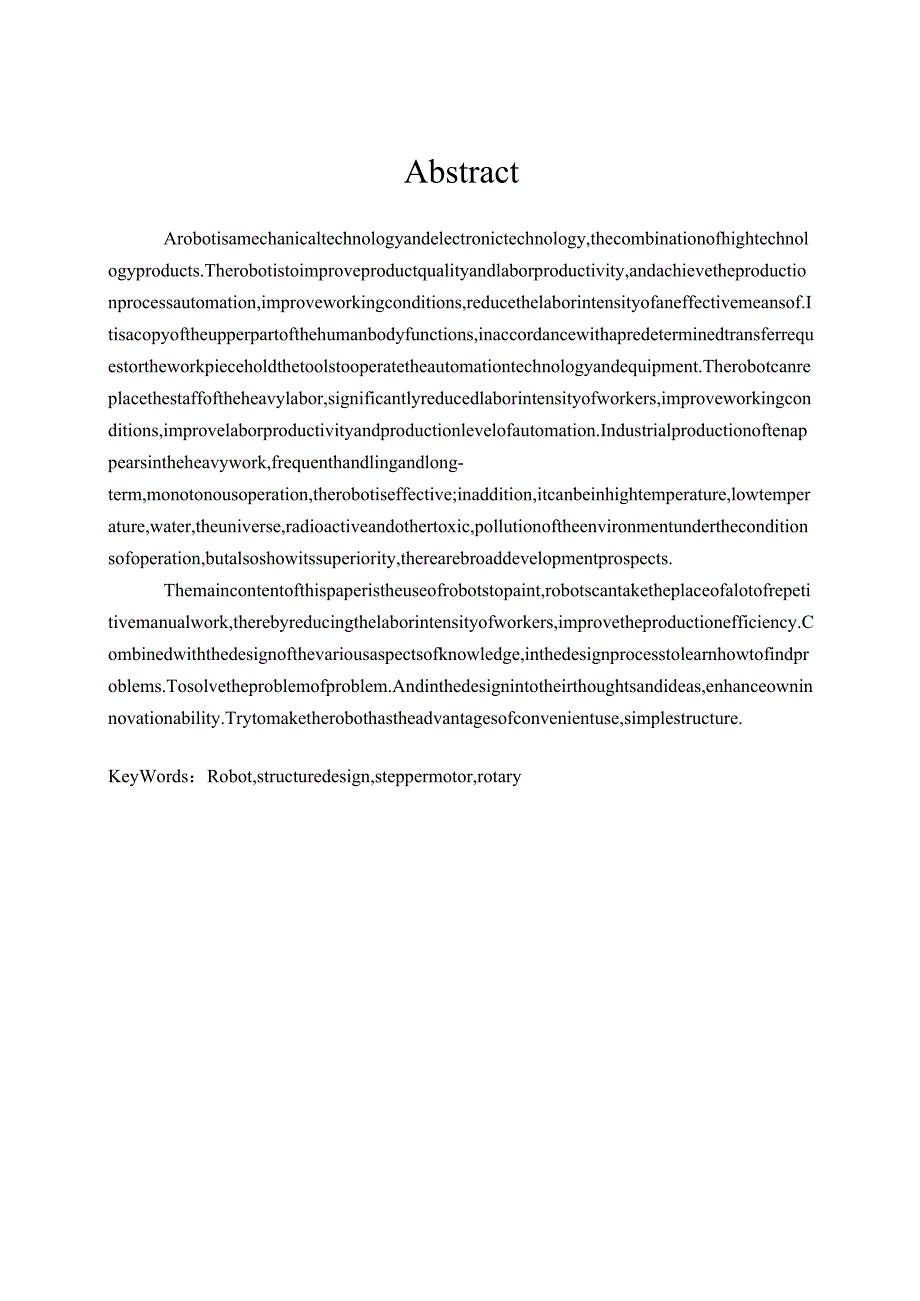

2、用机器人是有效的；此外，它能在高温、低温、深水、宇宙、放射性和其它有毒、污染环境条件下进行操作，更显示其优越性，有着广阔的发展前途。本课题的主要内容是采用机器人代替人来进行喷漆作业，机器人可以代替很多重复性的体力劳动，从而减轻工人的劳动强度，提高生产效率。结合设计的各方面的知识，在设计过程中学会怎样发现问题.解决问题.研究问题。并且在设计中融入自己的想法和构思，提高自己的创新能力。尽力使机器人使用方便，结构简单。关键词：机器人，结构设计，步进电机，回转AbstractArobotisamechanicaltechnologyandelectronictechnology,thecombinat

3、ionofhightechnologyproducts.Therobotistoimproveproductqualityandlaborproductivity,andachievetheproductionprocessautomation,improveworkingconditions,reducethelaborintensityofaneffectivemeansof.Itisacopyoftheupperpartofthehumanbodyfunctions,inaccordancewithapredeterminedtransferrequestortheworkpieceho

4、ldthetoolstooperatetheautomationtechnologyandequipment.Therobotcanreplacethestaffoftheheavylabor,significantlyreducedlaborintensityofworkers,improveworkingconditions,improvelaborproductivityandproductionlevelofautomation.Industrialproductionoftenappearsintheheavywork,frequenthandlingandlong-term,mon

5、otonousoperation,therobotiseffective;inaddition,itcanbeinhightemperature,lowtemperature,water,theuniverse,radioactiveandothertoxic,pollutionoftheenvironmentundertheconditionsofoperation,butalsoshowitssuperiority,therearebroaddevelopmentprospects.Themaincontentofthispaperistheuseofrobotstopaint,robot

6、scantaketheplaceofalotofrepetitivemanualwork,therebyreducingthelaborintensityofworkers,improvetheproductionefficiency.Combinedwiththedesignofthevariousaspectsofknowledge,inthedesignprocesstolearnhowtofindproblems.Tosolvetheproblemofproblem.Andinthedesignintotheirthoughtsandideas,enhanceowninnovation

7、ability.Trytomaketherobothastheadvantagesofconvenientuse,simplestructure.KeyWords：Robot,structuredesign,steppermotor,rotary摘要IIAbstractIII目录IV第1章绪论11.1 机器人的特点11.2 机器人的组成21.2.1 执行机构21.2.2 驱动机构21.2.3 控制机构21.3 喷涂机器人31.4 本文研究主要内容3第2章机器人机构总体方案设计42.1 喷涂机器人的基本技术参数确定42.1.1 自由度42.1.2 坐标形式的选择42.1.3 规格参数62.1.4

8、 有效负载62.1.5 运动特性62.2 喷涂机器人材料的选择72.3 机械臂的运动方式82.4 喷涂机器人的驱动元件错误!未定义书签。2.5 机构整体设计错误!未定义书签。2.6 立柱回转关节设计错误!未定义书签。第3章喷涂机器人结构设计错误!未定义书签。3.1 机器人腰座结构的设计错误!未定义书签。3.2 机器人手臂的结构设计错误!未定义书签。3.3 机器人腕部的结构设计错误!未定义书签。3.4 机器人末端执行器（手爪）的设计错误!未定义书签。3.6 大小臂（关节2和关节3）电机的计算与型号选择错误!未定义书签。3.6.1 电机的计算错误!未定义书签。3.7 主要零件材料的选择与强度校核错

9、误!未定义书签。3.7.1 齿轮系材料的选择错误!未定义书签。3.7.2 齿轮副的强度校核错误!未定义书签。3.8 本章小结错误!未定义书签。第4章大、小臂部结构错误!未定义书签。4.1 大、小臂部结构设计的基本要求错误!未定义书签。4.2 大、小臂部结构设计错误!未定义书签。总结与展望错误!未定义书签。参考文献9致谢11第1章绪论随着人类科技的进步，社会经济的发展，机器人学成为近几十年来迅速发展的一门综合学科。它体现了光机电一体化技术的最新成就，机器人作为其中的佼佼者更是发挥了不可磨灭的作用。在人类社会中，凡是有机械活动的地方，都能看到机器人的身影。机器人产品的应用已经由核工业和军事科技等高

10、端科学领域向医疗、农业甚至是服务娱乐等民用领域发展了，并且各式各样的机器人正在涌现出来，以惊人的速度延伸到人类活动的各个领域。机器人是由于人类期望生产水平的提高，为了提升生产效率而出现的。然而由于机器人善于完成重复的，单调的，精确度要求高的工作，能取代人在恶劣的环境中完成人类不能或者不愿完成的工作，因此，机器人的出现又大大解放了人类的生产力。所以说机器人的发展是社会发展的结果，也是社会发展的必然趋势。现在，很多发达国家都追逐着机器人这一发展趋势，积极地进行着机器人的各种开发和研制的工作，并且其中一些国家已经取代了不错的成果，研制出了许多新型且实用的机器人或者是机器人。例如：日本的跳舞机器人、犬

11、型机器人爱宝(AlB0)；。英国研制的履带式“手推车”及“超级手推车”排爆机器人；美国iRobot公司推出了能避开障碍，自动设计行进路线吸尘器机器人Roomba；上海世博会使用过的福娃机器人等等。由于机器人的迅猛发展，机器人进入学校教学是必然的。三自由度机器人作为是机器人的典型产品，其设计及应用对机电一体化、机械结构工艺、机械制造、自动化、电子信息等专业的教学及研究都有着很重要的意义。1.1 机器人的特点1机器人能进行自动化生产，降低成本。就本次设计的喷涂机器人而言，它能不间断的搬运零件和各种材料的输送。这样既提高了生产率又降低了生产成本。2机器人能使产品品质稳定，减少人工污染。人工生产会使产

12、品质量受工人状态起伏而影响。对于某些高精度产品，人工送取会产生人工污染。3机器人能改善劳动条件，避免各种工伤。在高温、高压、低温、低压、有灰尘、噪声、臭味、有放射性或有其他毒性污染以及工作空间狭窄的场合中，人工操作会有危险，机器人能代替人工作，改善了人们的劳动条件。4机器人能持久、耐劳，可以把人从繁重的劳动中解放出来，人在连续工作几个小时后，总会感到疲劳或厌倦，以机器人代替人进行工作，可以避免由于操作疲劳或疏忽而造成的人身事故。5机器人的灵活性、通用性强。它能通过更换部件来适应不同产品的生产。并通过改变程序和自由度来达到迅速改变作业的可能性。这样机器人能满足各种各样的零件生产，在生产中发挥重大

13、作用。1.2 机器人的组成工业机器人是由执行机构、驱动机构和控制机构三部分组成。1.2.1 执行机构一般机器人的执行机构由手部或者叫抓取部分、腕部、臂部、缓冲与定位，还有行走机构组成。1.2.2 驱动机构驱动机构主要有液压驱动、气动驱动、电动驱动和机械驱动等形式。不过目前还是以液压和气动用的最多。液压驱动具有体积小、出力大、控制性能好、动作平稳等特点，它利用油缸、马达加上齿轮、齿条实现直线运动；利用摆动油缸、马达与减速器、油缸与齿条、齿轮或链条、链轮等实现回转运动。液压驱动具有润滑性能好、寿命长的特点，结构紧凑，刚性好。定位精度高，克实现任意位置开停。有很多专业机器人能直接利用主机的液压系统。

14、但缺点是需要配备压力源，系统复杂成本较高。气动驱动结构简单、造价低廉。气源方便，所需的压缩气源一般工厂都有，并且无污染，一般采用的压力0.4-O.6MPa,最高可达IMPa。缺点是出力小，体积大。由于空气的可压缩性大，很难实现中间位置的停止，只能用于点位控制，而且润滑性较差，气压系统容易生锈。电动由于减速和回转运动变往复运动机构复杂，很少采用。机械式用于简单的场合。1.2.3 控制机构机器人的控制方式有点动和连续控制两种方式。大多数是用插销板进行点位程序控制，也有采用可编程序控制器控制、微型计算机数字控制，采用凸轮、磁盘磁带、穿孔卡等记录程序。主要控制的是坐标位置，并注意其加速度特性。1.3

15、喷涂机器人喷涂机器人又叫喷漆机器人（spraypaintingrobot）,是可进行自动喷漆或喷涂其他涂料的工业机器人，1969年由挪威TraIlfa公司（后并入ABB集团）发明。喷漆机器人主要由机器人本体、计算机和相应的控制系统组成，液压驱动的喷漆机器人还包括液压油源，如油泵、油箱和电机等。多采用5或6自由度关节式结构，手臂有较大的运动空间，并可做复杂的轨迹运动，其腕部一般有23个自由度，可灵活运动。较先进的喷漆机器人腕部采用柔性手腕，既可向各个方向弯曲，又可转动，其动作类似人的手腕，能方便地通过较小的孔伸入工件内部，喷涂其内表面。喷漆机器人一般采用液压驱动，具有动作速度快、防爆性能好等特点

16、可通过手把手示教或点位示数来实现示教。喷漆机器人广泛用于汽车、仪表、电器、搪瓷等工艺生产部门。12喷涂机器人的主要优点（1）柔性大。工作范围大大。（2）提高喷涂质量和材料使用率。（3）易于操作和维护。可离线编程，大大的缩短现场调试时间。（4）设备利用率高。喷涂机器人的利用率可达90%-95%。1.3本文研究主要内容通过利用网络工具、图书馆的书籍和各类期刊、杂志查阅了解喷涂机器人的相关知识，确定本设计符合要求，满足需要。具体设计方法如下：1、查阅资料、结合所学专业课程，产生喷涂机器人结构设计的基本思路，2、查阅各类机械机构手册，确定合理的喷涂机器人结构；3根据给定技术参数来选择合适的手部、腕部

17、臂部等部位4、重点对驱动机构及控制机构进行设计研究；5、通过研究国内外情况，确定本设计课题的重点设计；6、完成2D装配图的设计和绘制，并由此绘制零件图：7、编写设计说明书；8、检查并完善本设计课题。本设计采用的方法是理论设计与经验设计相结合的方案，所运用的资料来源广泛，内容充足。第2章机器人机构总体方案设计本文的重要任务是完成喷涂机器人的设计，本章内容是围绕喷涂机器人机构设计任务来展开，介绍喷涂机器人执行机构设计思路。2.1 喷涂机器人的基本技术参数确定表示机器人特性的基本技术参数主要有自由度、坐标形式的选择、2.1.1 自由度自由度是指机器人所具有的独立坐标轴运动的数目，但是一般不包括手部

18、末端操作器）的开合自由度。自由度表示了机器人灵活的尺度，在三维空间中描述一个物体的位置和姿态需要六个自由度。喷涂机器人的自由度越多，越接近人手的动作机能，其通用性就越好，但是结构也越复杂，自由度的增加也意味着喷涂机器人整体重量的增加。轻型化与灵活性和抓取能力是一对矛盾，此外还要考虑到由此带来的整体结构刚性的降低，在灵活性和轻量化之间必须做出选择。工业机器人基于对定位精度和重复定位精度以及结构刚性的考虑，往往体积庞大，负荷能力与其自重相比往往非常小。一般通用喷涂机器人有56个自由度即可满足使用要求（其中臂部有3个自由度，腕部和行走装置有23个自由度），专用喷涂机器人有12个自由度即可满足使用要

19、求。2.1.2 坐标形式的选择喷涂机器人的坐标形式主要可分为：直角坐标型、圆柱坐标型、球坐标型、关节坐标型另外还有比较复杂的SCARA型和并联型9。1直角坐标型喷涂机器人：这类喷涂机器人就是如图2-l（八）得直移型，其手部空间位置的改变通过沿三个互相垂直轴线的移动来实现，该形式喷涂机器人具有位置精度高，控制无耦合、简单，壁障性好等特点。但结构较庞大，动作范围小，灵活性差，且移动轴的结构复杂，占地面积大。而且需架空线路。2圆柱坐标型喷涂机器人：这种喷涂机器人如图2-1(b)的回转型喷涂机器人，通过两个移动和一个转动实现手部空间位置的改变，手臂的运动系由垂直立柱平面内的伸缩和沿立柱的升降两个直线运

20、动及手臂绕立柱的转动复合而成。这种喷涂机器人，占地面积小而活动范围较大，结构亦较简单，并能达到较高的定位精度，因而应用范围较广泛。机身采用立柱式，喷涂机器人侧面行走，顺利完成上料、翻转、转位等功能。但是结构也比较庞大，两个移动轴的设计较为复杂。3球坐标型机器人：这类喷涂机器人如图2-1(c)的俯仰型喷涂机器人，其手臂沿X方向伸缩，绕Y轴俯仰和绕Z轴回转。这类喷涂机器人具有占地面积小、结构紧凑、重量较轻、位置精度尚可等特点，能与其他机器人协调工作，但避障性差，存在着平衡问题，位置误差与臂长有关。4关节坐标型喷涂机器人：如图2-1(d)的屈伸型喷涂机器人，主要由立柱、前臂和后臂组成。机器人的运动由

21、前、后臂的俯仰及立柱的回转构成，其结构最紧凑，灵活性大，占地面积最小，工作空间最大，能与其他机器人协调工作，避障性好，但是位置精度较低，存在平衡以及控制耦合的问题，故比较复杂。(b)回转型屈伸型图2.1喷涂机器人的坐标形式图2-2喷涂机器人基本形式示意图2.1.3 规格参数用途：喷漆1、大臂伸缩范围20Omm1500mm,回转角270。2、小臂伸缩范围20Omm800mm,回转角210。3、手腕旋转角度150。4、步进电机驱动。2.1.4 有效负载有效负载是指机器人操作臂在工作时臂端可能搬运的物体重量或所能承受的力或力矩，它表示了喷涂机器人的负载能力。机器人的载荷不仅仅取决于负载的质量，还与机

22、器人运动的速度和加速度的大小及方向有关。为了安全起见，有效负载是指高速运行时的有效负载。2.1.5 运动特性速度和加速度是表明机器人运动特性的主要指标。它反映了机器人的使用效率和生产水平，喷涂机器人的运动速度越高，则其使用效率越高，生产水平越高。但速度越快产生的冲击和震动也越大，因此提高机器人的加减速速能力，保证机器人加速过程的平稳性是非常重要的。对于本文中的喷涂机器人，在没有负载时可以适当地加快其运动速度;而在其有负载时，末端执行器(手爪)通常要和物体直接接触，为了安全起见，务必要尽量减少手臂的运动速度。总的来说，喷涂机器人的速度在一定范围内要是可调的，这样才能满足在各种不同情况下的使用需要

23、2.2 喷涂机器人材料的选择机器人手臂的材料应根据手臂的实际工作情况来进行选择，在满足机器人的设计和运动要求前提下。从设计的理论出发，机器人手臂要进行各种运动。因此，对材料的一个要求是作为运动的部件，它应是轻型材料并要求有一定刚度。另一方面，手臂在运动过程中往往会产生冲击和振动，这必然大大降低它的运动精度。所以在选择材料时，需要对质量、刚度、强度、弹性进行综合考虑，以便有效地提高手臂的运动性能。止匕外，机器人手臂选用的材料与一般的结构材料不同。机器人手臂是要受到控制的，必须考虑它的可控性。在选择手臂材料时，可控性还要和材料的可加工性、成本、质量等性质一起考虑。总之，选择机器人手臂的材料时，要

24、综合考虑强度、刚度、重量、弹性、抗震性、外观及价格等多方面因素。下面介绍几种机器人手臂常用的材料刀：碳素结构钢和合金结构钢等高强度钢:这类材料强度好，尤其是合金结构钢强度增加了很多倍、弹性模量大、抗变形能力强，是应用最广泛的材料；(2)铝、铝合金及其它轻合金材料:其共同特点是重量轻、弹性模量不大，但是材料密度小，但仍可与钢材相比；(3)陶瓷:陶瓷材料具有良好的品质，但是脆性大，可加工性不高，一般用于和金属连接的特殊部位。然而，国外已经设计出纯陶瓷的喷涂机器人臂了。从本文设计的喷涂机器人的角度来看，在选用材料时不需要很大的负载能力，也不需要很高的弹性模量和抗变形能力，此外还要考虑材料的成本，可加

25、工性等因素。在衡量了各种因素和结合工作状况的条件下，初步选用铝合金作为机械臂的构件。2.3 机械臂的运动方式根据主要的运动参数选择运动形式是结构设计的基础。常见的机器人的运动形式有五种:直角坐标型、圆柱坐标型、极坐标型、关节型和SCARA型。同一种运动形式为适应不同生产工艺的需要，可采用不同的结构。具体选用哪种形式，必须根据作业要求、工作现场、位置以及搬运前后工件中心线方向的变化等情况，分析比较并择优选取。考虑到喷涂机器人的作业特点，即要求其动作灵活、有较大的工作空间、且要求结构紧凑、占用空间小等特点，故选用关节型喷涂机器人。这类喷涂机器人一般由2个肩关节和1个肘关节进行定位，由2个或3个腕关

26、节进行定向。其中，一个肩关节绕铅直轴旋转，另一个肩关节实现俯仰。这两个肩关节轴线正交。肘关节平行于第二个肩关节轴线，如图所示。这种构形动作灵活都综合的利用起来，这再次加深了我对所学知识的印象，提高了我对知识的利用能力。但是，由于本人的水平和能力有限，本次设计一定存在一些不合理之处，希望老师给予批评和指正。展望：本文所完成的工作达到了预期的目标，但是仍有进一步研究的必要，需要进一步改进的工作是本文在设计时考虑到的移动喷涂机器人的工作范围仍然是有限的，在将来可以集成更多的传感器在小车的车身上，以便移动平台能够更好的适应室外的工作环境。在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向

27、老师请教等方式，使自己学到了不少知识，也经历了不少艰辛，但收获同样巨大。在设计中我懂得了许多东西，也培养了我独立工作的能力，树立了对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。而且大大提高了动手的能力，使我充分体会到了在创造过程中的探索的艰难和成功的喜悦。虽然做得还不是很完善，但是在设计过程中所学到的东西是这次设计的最大收获和财富，使我终身受益。参考文献1成大先.机械设计手册M.北京:化学工业出版社,2008.2尚久浩.自动机械设计M.北京：中国轻工业出版社,2006.：3顾晓勤.工程力学I11M.北京:机械工业出版社,2008.4卢秉宜机械制造技术基础加.北京:机械工业出

28、版社,2008.5单辉祖.材料力学M.北京：高等教育出版社，2010.张铁,谢存禧.机器人学M.广州:华南理工大学出版社,2001.17-187余达太,马香峰.工业机器人应用工程M.北京:冶金工业出版社,2001.8吴琰琨.液压与气动技术M.北京:人民邮电出版社,2008.9周伯英编，工业机器人设计,机械工业出版社,199533-3510加藤一郎编,上海交通大学喷涂机器人及机器人研究室译，喷涂机器人图册,上海科学技术出版社,197911濮良贵,纪名刚主编，机械设计（第七版），高等教育出版社,200112周开勤主编，机械设计手册（第五版），高等教育出版社,200113华大年主编，机械原理（第二版

29、高等教育出版社,199414达道安主编，真空设计手册（第三版），国防工业出版社,200415朱辉,曹桃,唐保宁,陈大复等编，画法几何及工程制图（第五版），上海科学技术出版社,200316王永华主编,宋寅卯,陈玉国,郑安平副主编，现代电气控制及PLC应用技术,北京航空航天大学出版社,200317刘明保，吕春红等.机械手的组成机构及技术指标的确定.河南高等专科学校学报,2004.1.1418李超，气动通用上下料机械手的研究与开发.陕西科技大学，200319陆祥生，杨绣莲.机械手.中国铁道出版社,1985.120张建民.工业机械人.北京：北京理工大学出版社,199221史国生.PLC在机械手步进

30、控制中的应用.中国工控信息网,2005.1322李允文.工业机械手设计.机械工业出版社,1996.4623蔡自兴.机械人学的发展趋势和发展战略.机械人技术,2001,424周洪.气动技术的新发展.液压气动与密封,1999,425金茂青，曲忠萍，张桂华.国外工业机械人发展的态势分析.机械人技术与应用,2001,226王雄耀.近代气动机械人(机械手)的发展及应用.液压气动与密封,1999,527 李明.单臂回转机械手设计.制造技术与机床，2004.60-6328 张军，封志辉.多工步搬运机械手的设计.机械设计,200442L3029 濮良贵，纪名刚.机械设计，第七版.北京：高等教育出版社,2001

31、37739530 ClavelR.Delta,afastrobotwthparallelgeometry.The18i11t.Symposiumonindustrialrobots(ISIR),Sydney,Australia,1988,91-100.31 JohnJ.Craig,IntroductiontoRoboticsMechanicsandControl9SecondEdition9Addison-Wesley9Reading9MA,1989.32 Durstewitz9M;Kiefoer,B,Virtualcollaborationenvironmentforaircraftdes

32、ign,InformationVisualisation,2002.Proceedings.SixthInternationalConferenceon,10-12July2002,Page(三):502-507致谢本论文是在导师XX的悉心指导下完成的，在这次毕业设计中，XX老师给了我很大的帮助，不仅让我在规定时间能完成了毕业设计，还使我学到了很多有用的经验。在这里我衷心的感谢XX。我还要感谢这四年能教授我知识的老师们，还有曾经帮过我的同学们。经过几个月的努力，毕业设计已经接近尾声。由于实践经验的匮乏，本次设计难免有考虑不周的地方。如果没有XX老师的悉心指导以及本组人员的支持，恐怕设计不会这么顺利完成。自开题一来，XX老师一直认真指导设计的每个环节，从资料的查阅到具体方案的修改，XX老师都提出了宝贵的建议，让我受益匪浅。除此之外，XX老师科学严谨的治学态度和渊博的专业知识更是我永远学习的榜样。再次对老师及本组的同学表示衷心的感谢！最后还要感谢曾指导过和给我帮助的老师！是你们曾经辛勤的付出才有了我今天知识的积累。
