压力钢管制造与安装工程监理实施细则（水利工程）.docx

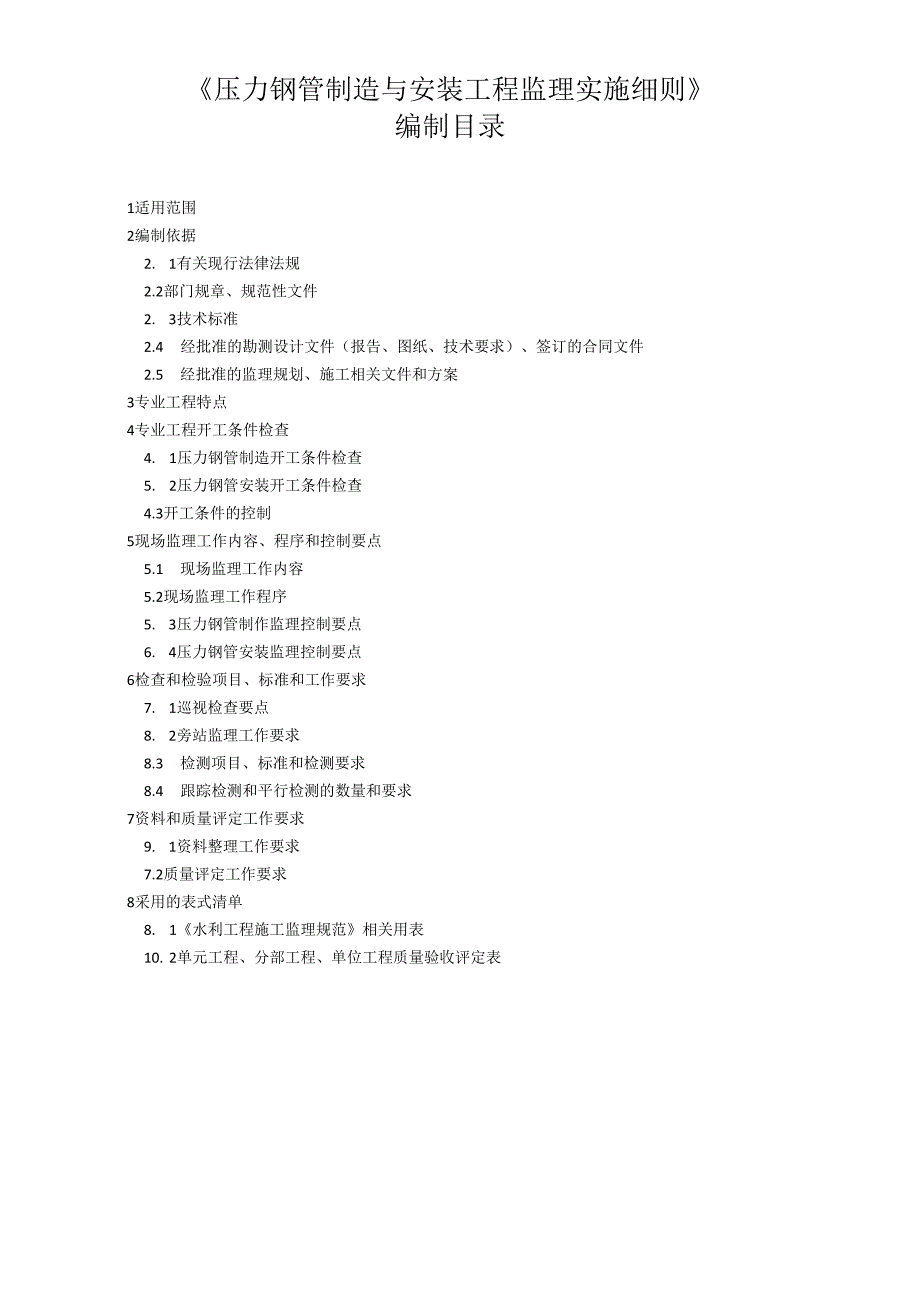

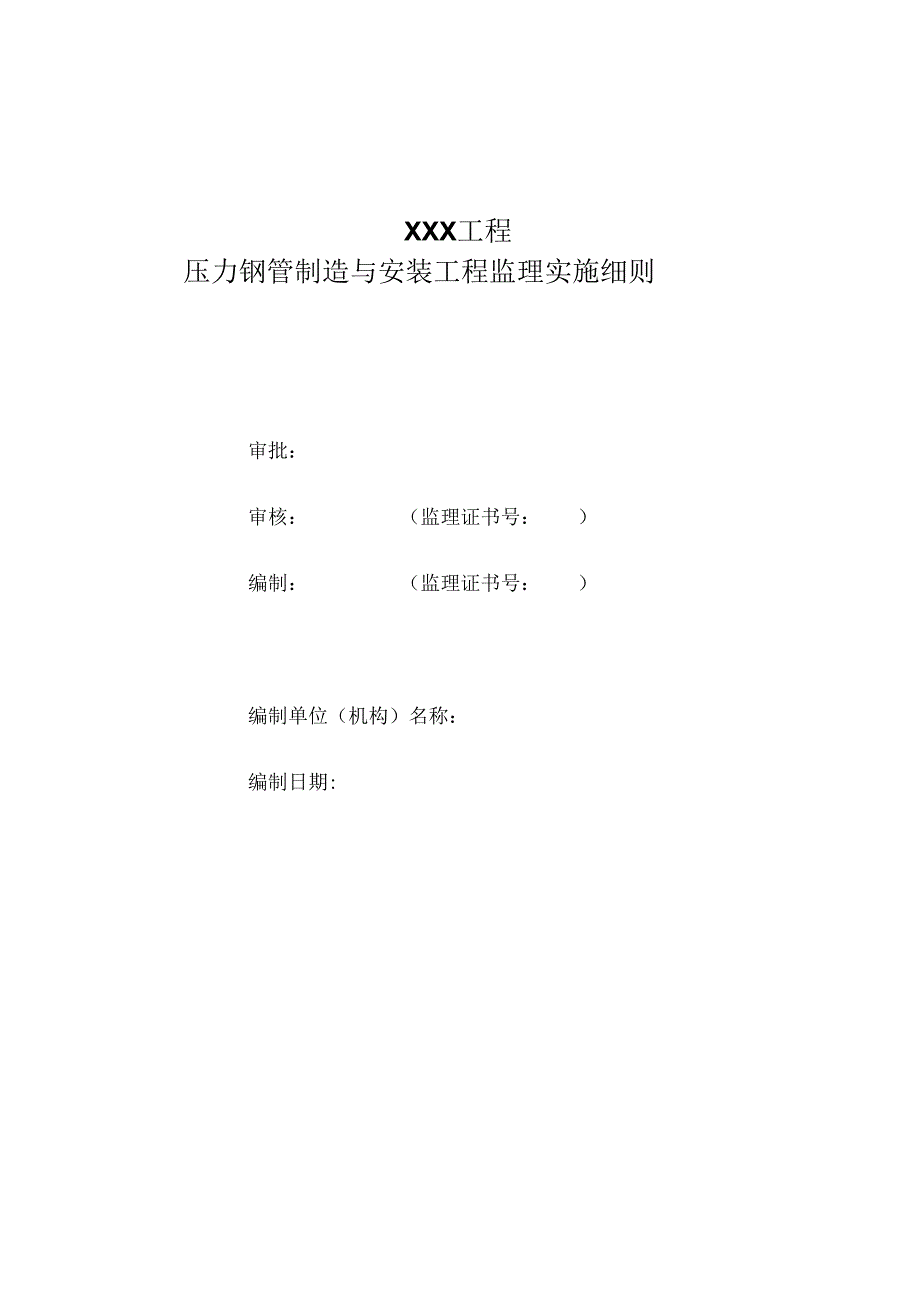

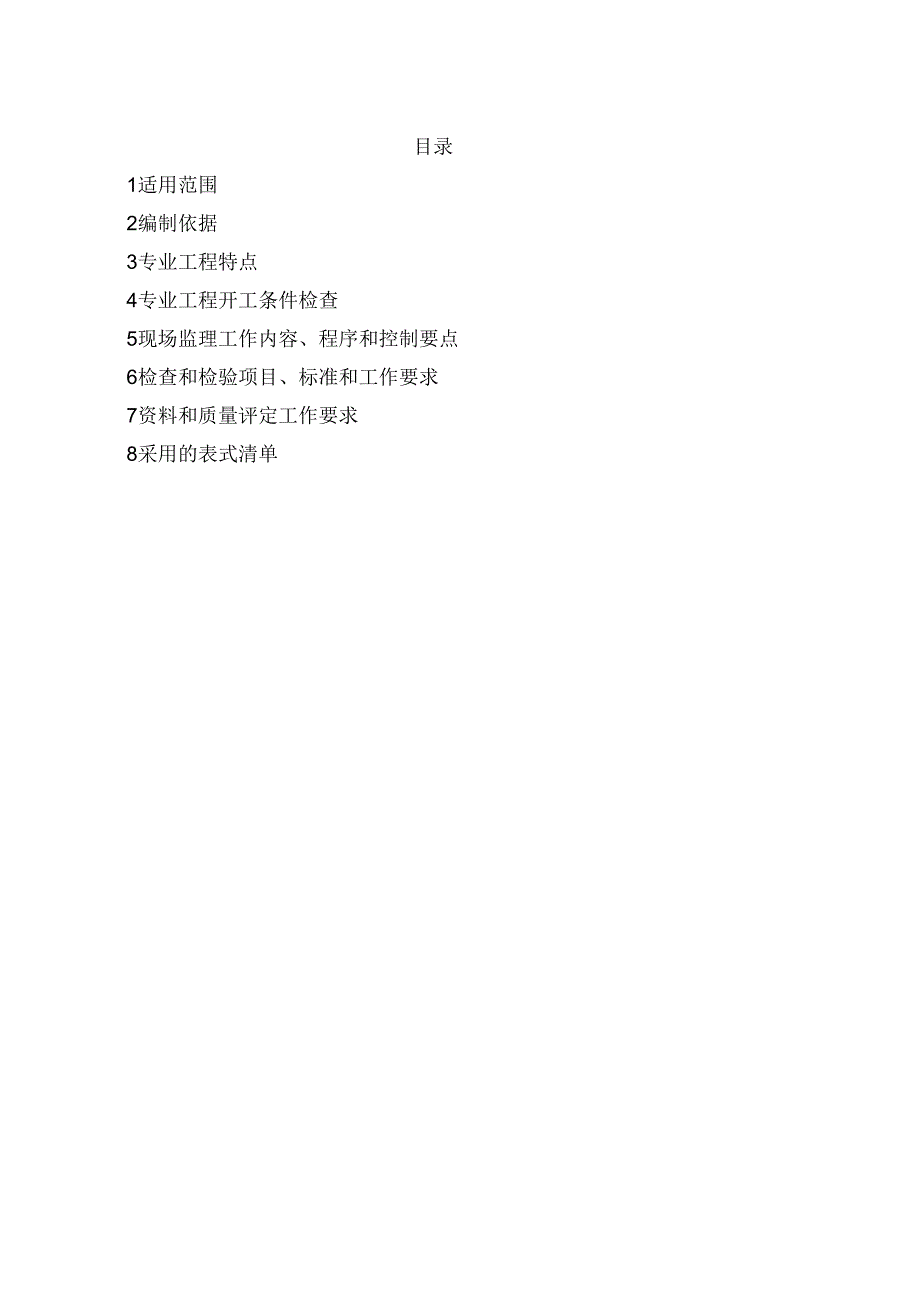

1、XXX工程压力钢管制造与安装工程监理实施细则审批：审核：（监理证书号：）编制：（监理证书号：）编制单位（机构）名称：编制日期:目录1适用范围2编制依据3专业工程特点4专业工程开工条件检查5现场监理工作内容、程序和控制要点6检查和检验项目、标准和工作要求7资料和质量评定工作要求8采用的表式清单压力钢管制造与安装工程监理实施细则编制目录1适用范围2编制依据2. 1有关现行法律法规2.2部门规章、规范性文件2. 3技术标准2.4 经批准的勘测设计文件（报告、图纸、技术要求）、签订的合同文件2.5 经批准的监理规划、施工相关文件和方案3专业工程特点4专业工程开工条件检查4. 1压力钢管制造开工条件检查

2、5. 2压力钢管安装开工条件检查4.3开工条件的控制5现场监理工作内容、程序和控制要点5.1 现场监理工作内容5.2现场监理工作程序5. 3压力钢管制作监理控制要点6. 4压力钢管安装监理控制要点6检查和检验项目、标准和工作要求7. 1巡视检查要点8. 2旁站监理工作要求8.3 检测项目、标准和检测要求8.4 跟踪检测和平行检测的数量和要求7资料和质量评定工作要求9. 1资料整理工作要求7.2质量评定工作要求8采用的表式清单8. 1水利工程施工监理规范相关用表10. 2单元工程、分部工程、单位工程质量验收评定表1适用范围本细则适用于监理机构按施工监理合同约定，开展压力钢管制造与安装工程监理工作

3、压力钢管制造按生产方式主要分为无缝钢管和焊接钢管，安装工程主要施工类型包括开槽施工和不开槽施工两种型式。本细则主要针对焊接钢管的常规开槽埋管类型进行编写，适用于大中型水利工程的施工监理工作，小型水利工程可参考使用，压力钢管制造与安装工程可视具体合同内容划分分部工程和单位工程。本细则对专业工作的相关内容只作简要描述，具体按专业工作施工监理实施细则实施。2编制依据2. 1有关现行法律法规(1)中华人民共和国民法典。(2)中华人民共和国建筑法。(3)中华人民共和国安全生产法。(4)工程建设质量管理条例(国务院令第279号)。(5)工程建设安全生产管理条例(国务院令第393号)。2.2部门规章、规范

4、性文件(1)水利工程质量管理规定(水利部令第52号)。(2)水利工程建设监理规定(水利部令第28号)。(3)水利工程建设安全生产管理规定(水利部令第26号)。2.3技术标准(1)水利工程施工监理规范(SL288-2014)o(2)水利工程建设标准强制性条文(2020年版)。(3)水利水电工程设备监理规范(T/CWEA25-2024)o(4)给水排水管道工程施工及验收规范(GB50268-2008)o(5)水利工程压力钢管制造安装及验收规范(SL432-2008)o(6)水工金属结构焊接通用技术条件(SL36-2016)o(7)水利水电工程施工测量规范(SL52-2015)o(8)碳素结构钢(G

5、B/T700-2006)o(9)低合金高强度结构钢(GB/T1591-2018)o(10)焊缝无损检测超声检测技术、检测等级和评定(GB/T11345-2023)O(11)水利水电工程施工安全管理导则(SL721-2015)O(12)水工金属结构防腐蚀规范(SL105-2007)o(13)焊接工艺评定规程(DL/T868-2014)o(14)土工试验方法标准(GB/T50123-2019)o(15)水利水电工程单元工程施工质量验收评定标准-土石方工程(SL631-2012)o(16)水利水电工程单元工程施工质量验收评定标准-混凝土工程(SL632-2012)。(17)水利水电工程单元工程施工质

6、量验收评定标准-水工金属结构安装工程(SL635-2012)o(18)水利水电工程施工质量检验与评定规程(SLl76-2007)。(19)水利水电建设工程验收规程(SL223-2008)。(20)其他现行国家及水利行业有关规范、规程、标准等。2.4经批准的勘测设计文件(报告、图纸、技术要求)、签订的合同文件(1)xx初步设计报告。(2)xx施工图。(3)XX技术要求。(4)XX工程施工承包合同。(5)XX工程施工监理合同。2.5经批准的监理规划、施工相关文件和方案(1)XX工程监理规划。(2)XX工程施工组织设计。(3)压力钢管制造与安装工程施工技术方案。3专业工程特点(1)压力钢管制造与安装

7、工程的关键点在于对钢材、焊接材料及防腐材料的质量控制以及安装完成后的水压试验;难点在于压力钢管在制造安装过程中的焊接、防腐处理质量控制。(2)压力钢管制造工艺复杂，技术性强。钢管制造加工包括材料检验、平板、下料、卷板、焊接、组圆、焊接、防腐、涂装等工序，每道工序检验合格、符合技术标准后，才能进入下道工序，必须规范操作、环环相扣，确保成品质量。(3)压力钢管安装施工距离长，且安装条件不一。地形情况包括平原、丘陵、盆地等,地质条件包括土层、岩石等，压力钢管包括埋管、顶管、明管等不同的安装方法，对管节定位固定、焊接、防腐、涂装、试压等要求严格，确保管道在设计压力状态下能够长期、高效地安全运行。本监理

8、实施细则主要针对挖槽、埋管型式进行编制。4专业工程开工条件检查4. 1压力钢管制造开工条件检查(1)监理机构在压力钢管制造开工前，参加或受发包人委托主持设计联络会议，相关单位(包括主要外购外协件单位)应参加会议。其主要内容包括：1)设计单位进行设计交底，明确设备的主要性能和参数，以及各种接口技术要求。2)确定管道规格尺寸、试验及检验、运输和交接方案、验收等事项。3)确定承包人与相关单位配合事项。4)解决其他相关问题。(2)监理机构审查承包人的开工准备情况，主要包括下列内容：1)承包人提出的钢管制造方案，重点审查加工工艺、工艺流程和质量保证措施等。2)主要原材料、外购外协件的质量证明文件。3)加

9、工设备等准备情况。4)承包人提供的技术文件，包括钢管制造车间加工图、焊接工艺、安全技术措施等。5）承包人的检测条件或委托的检测机构资质。6）钢管制造总体进度计划和分步实施计划。7）承包人的技术交底情况。4.2压力钢管安装开工条件检查（1）监理机构组织相关单位召开管道安装技术交底会议，设计单位进行设计交底，项目法人提供管道安装的基准线、基准点等相关资料，并做好交接工作。审查承包人对发包人提供的测量基准点的复核，以及承包人在此基础上完成施工测量控制网的布设及施工区原始地形图的测绘情况。施工测量控制详见测量专业工作监理实施细则。（2）管道安装前，监理机构应审查承包人编制的施工组织设计，承包人配备的人

10、员、安装工器具及检测仪器应满足安装要求。审查与检查应包括下列主要内容：1）承包人的组织机构、人员（含特种作业人员）及质量保证体系；承包人派驻现场的主要管理人员、技术人员及特种作业人员是否与施工合同文件一致。2）审查管道安装工艺措施及进度计划，包括技术可行性、安全可靠性、经济合理性。3）管道安装的重要专项施工方案，包括焊接工艺、吊装方案、钢管水压试验等。4）安装人员应具有相关技术和安全培训经历，特种作业人员、无损检测人员等应持有效资格证书。5）承包人对设备安装的检测条件或委托进行设备安装质量检测的检测机构资质。（3）原材料/中间产品质量证明文件检查。承包人在钢管安装前向监理人提供碎石、水泥、砂、

11、钢筋、焊接材料、防腐材料等材质证明文件及相应检测报告。进场原材料、中间产品的质量、规格应符合施工合同约定，原材料的储存量及供应计划满足开工及施工进度的需要。（4）施工设备进场报验。承包人进场施工设备的数量、规格和性能是否符合施工合同约定，进场情况和计划是否满足开工及施工进度的要求。对承包人进场施工设备的检查包括数量、规格、生产能力、完好率及设备配套的情况是否符合施工合同的要求，是否满足工程开工及随后施工的需要。对存在严重问题或隐患的施工设备，要及时书面督促承包人限时更换。（5）检查承包人砂石料系统、混凝土拌和系统或商品混凝土供应方案以及场内道路、供水、供电及其他施工辅助加工厂、设施的准备情况。

12、6）检查承包人的检测条件或委托的检测机构是否符合施工合同约定及有关规定，主要包括以下内容：1）检测机构的资质等级和试验范围的证明文件。2）法定计量部门对检测仪器、仪表和设备的计量检定证书、设备率定证明文件。3）检测人员的资格证书。4）检测仪器的数量及种类。（7）对承包人的质量保证体系进行审查、记录，对存在的问题进行督促、落实整改。检查承包人质量保证体系的内容主要包括：质检机构的组织和岗位责任、质检人员的组成、质量检验制度和质量检测手段等。（8）审查承包人的安全保证体系，主要内容包括安全生产管理机构和安全措施文件。（9）监理机构应督促承包人查验与管道安装有关事项是否满足安装要求，确认已提供管槽

13、开挖的验收记录等相关技术资料。(10)管节或部件运到现场后，监理机构组织相关单位对到货管件按照交货清单的内容进行进场验收，验收合格后各方签认，移交安装承包人。(11)验收过程中发现管件有变形损坏、丢失等情况，管道制造承包人应负责处理，并报监理机构重新组织验收。4.3开工条件的控制(1)分部工程开工。分部工程开工前，承包人向监理机构报送分部工程开工申请表，经监理机构批准后方可开工。(2)单元工程开工。第一个单元工程应在分部工程开工批准后开工，后续单元工程凭监理工程师签认的上一单元工程施工质量合格文件方可开工。(3)混凝土浇筑开仓。监理机构应对承包人报送的混凝土浇筑开仓报审表进行审批。符合开仓条件

14、后，方可签发。5现场监理工作内容、程序和控制要点5. 1现场监理工作内容(1)核查压力钢管制造与安装工程的开工准备情况。(2)原材料、中间产品质量控制。压力钢管制造工程原材料、中间产品主要包括钢材、焊接材料、防腐材料等，安装工程原材料、中间产品主要包括碎石、水泥、砂、钢筋、焊接材料、防腐材料、混凝土拌和物质量。(3)施工工序、施工工艺等过程控制。压力钢管制造工艺一般包括平板、下料、卷板、焊接组圆及单元对接、焊缝质量检验、防腐表面预处理、涂装等；压力钢管安装工艺一般包括测量放样、沟槽开挖、基础垫层铺设、管节安装、焊接、防腐表面预处理、涂装、闸阀井混凝土浇筑、闸阀安装、水压试验、管道回填等。(4)

15、落实施工单位“三检”制。督促承包人认真落实“三检”制，即施工班组自检，施工队复检，质检负责人终检，并填写“三检”记录，作为工序和单元工程质量评定的基础。(5)施工进度检查。检查压力钢管制造与安装工程施工进度是否满足已批复的进度计划，当发现实际进度滞后于计划进度时，监理工程师组织施工项目部分析原因，采取赶工纠偏措施，在保证质量、安全的前提下，确保施工进度。压力钢管制造与安装工程加快施工进度的措施有：合理增加压力钢管制作流水线及作业人员、安装作业工作面，材料进场及时、充足，现场管理到位。当发现有安全隐患及质量缺陷时，应及时采取应急措施，必要时书面指示暂停施工。(6)检查施工现场安全、文明作业情况及

16、水土保持、环境保护实施情况。1)督促承包人对作业人员进行安全交底，检查承包人安全技术措施的落实情况，及时制止违规施工作业。巡视检查承包人的用电安全、消防措施和场内交通管理等情况。检查承包人安全防护用品的配备情况。监理机构发现施工安全隐患时，应要求承包人立即整改；必要时，可指示承包人暂停施工，并及时向发包人报告。监理机构应监督承包人将列入合同安全施工措施的费用按照合同约定专款专用，并在监理月报中记录安全措施费投入及使用情况。2)监理机构依据有关文明施工规定和施工合同约定，审核承包人的文明施工组织机构和措施。检查承包人文明施工的执行情况，并监督承包人通过自查和改进，完善文明施工管理。督促承包人开展

17、文明施工的宣传和教育工作，积极配合当地政府和居民共建和谐建设环境。3)监理机构应监督承包人落实合同约定的施工现场水土保持及环境保护工作。(7)检查承包人的施工日志、现场记录及工程资料整理情况，相关记录须真实、完整。包括施工内容、人员设备情况、材料使用情况、检测试验情况、三检资料、报验资料、评定资料、质量安全检查等。(8)核实工程计量成果。每一道工序或每一个单元工程施工完成并经验收合格后，及时对工程量进行量测、计算和签认，确保工程进度款计量真实、准确。详见计量支付监理实施细则。(9)填写监理日记和监理日志，编制监理月报。现场监理人员依据各自的工作分工，及时、准确记录并填写监理日记，项目监理机构安

18、排专人按照规范格式与内容汇总填写监理日志。项目监理机构在每月的固定时间向发包人、监理单位报送监理月报。5.2现场监理工作程序(1)总监理工程师根据合同约定，选派监理人员开展压力钢管制造与安装监理工作。(2)熟悉工程建设有关法律法规、规章以及技术标准，熟悉压力钢管制作与安装工程设计文件、施工合同文件。(3)总监理工程师参加或主持设计联络会议；审批钢管制造、运输与交付、管道安装、水压试验等阶段的实施方案；组织确定钢管制造与安装监理控制点，明确钢管制造与安装质量见证项目、见证方式和见证地点；组织钢管出厂及交付验收等。(4)由钢管制造与安装监理工程师编制压力钢管制作与安装工程监理实施细则，报总监理工程

19、师审批，监理实施细则应具有可操作性。(5)实施钢管监造、安装施工监理工作。主要监理工作程序包括单元工程(工序)质量控制监理工作程序、质量评定监理工作程序、变更监理工作程序、进度控制监理工作程序、工程款支付监理工作程序等，详见水利工程施工监理规范(SL288-2014)附录C,变更监理工作程序见图Io(6)组织、参加压力钢管制作与安装工程验收。组织钢管设备出厂验收及进场交接验收，受项目法人委托主持钢管安装分部工程验收，参加项目法人主持的钢管安装单位工程验收。(7)及时整理监理工作档案资料，包括分部工程开工批复，原材料、外购外协件审核文件，钢管制造安装质量见证及平行检测成果资料，钢管验收、交接文件

20、监理通知，监理日记，监理日志，旁站监理值班记录，监理巡视记录，会议纪要，监理月报等。图1变更监理工作程序图5.3压力钢管制作监理控制要点(1)钢材、焊接材料、防腐材料进场前进行检查验收。钢板的屈服强度、抗拉强度、断后伸长率、弯曲性能、冲击试验、化学成分要符合设计和规范要求；焊接材料化学成分、力学性能等技术指标，防腐材料的黏结强度、抗压强度等应满足国家和行业相关标准要求。压力钢管制造所需材料验收时需附产品合格证及出厂检验报告，制造生产单位按照合同及规范要求抽样检测，对不符合质量要求的材料监理工程师有权拒绝进场。(2)平板。检查平板后的钢板局部平整度是否达到规范要求。(3)下料。钢板按设计图标放

21、样，钢板划线后用钢印、油漆分别标出钢管分段、分节、分块的编号，并检查钢管瓦片的坡口线、方位线、水流方向；下料后检查瓦片的长、宽、对角线、矢高等。(4)卷板。卷板方向应和钢板的压延方向一致，并采用一定长度的样板检查瓦片的弧度和扭曲度。当碳素钢(含碳量小于0.22%)钢管内径D33d、低合金钢钢管内径D40d(d为壁厚)时，瓦片允许冷卷，否则应热卷或冷卷后进行热处理。(5)焊接工艺。压力钢管制造开工前，承包人应根据设计技术要求、结构特点和母材焊材状态等，按照焊接工艺评定规程针对不同的施焊方式(手工焊、埋弧焊、气保焊等)进行焊接工艺评定，并进行生产性焊接试验，验证焊接工艺程序和工艺参数。（6）组圆及

22、单元对接。管节组圆焊接后实际周长比设计周长差不应超过3D1000,且绝对值不大于24mm,相邻管节周长差不大于10mm,纵缝焊缝坡口错牙不大于2mm,管节成形后用弧形样板检查弧度，其纵缝处间隙要符合规范要求。钢管圆度（指同端管口相互垂直两直径之差的最大值）的偏差不大于3D/1000,最大不超过30mm,每端管口至少测两对直径尺寸。加劲环、支承环和止水环的内圆圈弧度应用样板检查，其间隙应符合规范要求。对伸缩节检验内、外套管间的最大、最小间隙和平均间隙及与主、支管相邻的岔管管口圆度及管口中心等。（7）焊缝质量检验。对所有焊缝的外观质量进行检查，对一类、二类焊缝的内部和表面质量采取射线探伤、超声波探

23、伤、磁粉探伤、渗透探伤方式进行检验。（8）防腐表面预处理。钢管内外壁用喷砂除锈，检测钢管表面粗糙度和清洁度。（9）涂装。除锈后的钢材表面宜在2h内进行涂装，晴天和正常大气条件下，时间最长不超过8h。涂装后进行外观检查，应表面光滑，颜色一致，无皱皮、起泡、流挂、漏涂等缺陷，涂层厚度基本一致，粘着牢固，不起粉状，并对涂装层厚度及表面质量进行检测，对油漆涂层进行表面附着力测试，对面漆进行针孔测试。5. 4压力钢管安装监理控制要点（1）测量放样。施工单位按照设计文件进行基准点校核、测量放样，并报送监理单位审核；原始地貌联合测量完成后，进行土方开挖。施工测量的允许偏差，应符合表1的规定。表1施工测量的允

24、许偏差项目允许偏差水准测量高程闭合差平地+20S(mm)山地6S（回回）导线测量相对闭合差开槽施工管道1/1000注LL为水准测量闭合线路的长度，km；2.n为水准或导线测量的测站数。（2）沟槽开挖。沟槽的开挖断面应符合设计和施工规范的要求，边坡平顺，槽底平整，原状地基土不应扰动；沟槽槽底挖完后，进入下一道工序施工前，保证槽底不受水浸泡或受冻；不良土质地段沟槽开挖时，应采取必要的护坡和防止沟槽坍塌的安全技术措施；槽底土层为杂填土、腐殖土时，应全部挖除并按设计要求进行地基处理。沟槽挖深较大时，应确定分层开挖的深度，人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m；人工开挖多层沟槽的层

25、间留台宽度：放坡开槽时不应小于0.8m,直槽时不应小于0.5m,安装井点设备时不应小于L5m；采用机械挖槽时，沟槽分层的深度按机械性能确定。沟槽开挖至设计高程后应由建设单位（或监理单位）组织勘察、设计、施工、监理单位共同验槽；发现岩性、土质与地质勘察资料不符或有其他异常情况时，由建设单位组织研究处理措施。沟槽开挖的允许偏差见表2。允许偏差a-.7_耳一木日一_=i-IJ二:20P作1七+20、-200:(f彳不小于规定P；f扫中势片告只重加，隹饮n3克年不陡于规定PJf月龙居尸售双叁侦十3片表2沟槽开挖的允许偏差(3)管道基础垫层铺设、压实。主要控制垫层材料质量及铺设的厚度和压实度(或相对密实

26、度)。(4)管节安装，调整及加固。主要控制上、下游管口中心高程及里程，上、下游管口垂直度及圆度，管节的加固方式及焊接质量。(5)焊接工艺，焊缝质量。根据已批准的焊接工艺进行焊接，对所有焊缝的外观质量进行检查，对一类、二类焊缝的内部和表面质量采取射线探伤、超声波探伤、磁粉探伤、渗透探伤方式进行检验。（6）除锈。钢管内外壁用喷砂除锈，检测钢管表面粗糙度。（7）涂装。除锈后的钢材表面宜在2h内进行涂装，晴天和正常大气条件下，时间最长不超过8ho涂装后进行外观检查，应表面光滑，颜色一致，无皱皮、起泡、流挂、漏涂等缺陷，涂层厚度基本一致，粘着牢固，不起粉状，并对涂装层厚度及表面质量进行检测，对油漆涂层进

27、行表面附着力测试，对面漆进行针孔测试。（8）闸阀井混凝土浇筑。混凝土主要控制拌和物质量、振捣及养护。及时留取混凝土试块，重要部位底板及竖墙的浇筑过程要进行旁站监理，并填写旁站监理值班记录。（9）水压试验。除管道接口外，管道两侧及管顶回填土不应小于0.5m。长距离管道试压应分段进行，分段长度不宜大于100Om。钢管试验压力为：设计工作压力+0.5MPa,且不小于0.9MPa。试验段管道充水时，在其最高处应设置排气管阀，加压前必须排气。加压时应分级加载，先缓缓升至工作压力并保持30min以上，此时压力表指针应保持稳定，没有颤动现象，对钢管进行检查，情况正常可继续加压；升至最大试验压力保持30min

28、以上,此时压力表指示的压力应无变动;然后下降至工作压力保持30min以上。水压试验过程中，钢管应无渗水、镇墩应无异常变位和其他异常情况。水压试验过程中，出现问题需要处理时，应先将管内压力卸至零压力，再将钢管内水排空后方可进行焊接、热切割、热矫型等作业。水压试验完成后，应立即将管内压力卸至钢管内水自重压力，在确认管段上端的排（补）气管阀门打开后，方可进行钢管内水排放作业。压力钢管水压试验渗水量不应大于表3的规定。表3压力钢管水压试验允许渗水量管道内径D/mm允许渗水量Q/L/(minkm)管道内径D/mm允许渗水量Q/L/(minkm)1000.288001.351500.429001.4520

29、00.5610001.503000.8512001.654001.0014001.755001.10大于1400mm0.05D6001.20（10）管道回填。主要控制每层回填厚度及压实度。1）压力管道水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压试验合格后，应及时回填沟槽的其余部分。每层回填土的虚铺厚度，根据所采用的压实机具按照表4选取。表4每层回填土的虚铺厚度压实机具虚铺厚度/mm压实机具虚铺厚度/mm木夯、铁夯200压路机200300轻型压实设备200250振动压路机4002)回填料的压实质量按照设计要求以干密度控制，见表5。表5管道沟槽回填土压实度槽内部位压实度/

30、回填材料检查数量检查方法范围点数管道基础管底基础90中砂、粗砂用环刀法检测或采用现行土工试验方法标准(GB/T50123-2019)中其他方法管道有效支撑角范围95每100m每侧检测1组(每组3点)管道两侧95中砂、粗砂、碎石屑，最小粒径小于40mm的砂砾或符合要求的原土两井之间或每1000m2管顶以上500mm管道两侧90管道上部85管顶500mm以上90原土回填注回填土的压实度，除设计要求用重型击实标准外，其他皆以轻型击实标准，试验获得最大干密度为100%o6检查和检验项目、标准和工作要求6. 1巡视检查要点(1)是否按照设计文件、施工规范和已批准的施工方案进行施工。(2)所使用的材料、

31、中间产品是否已经报验合格。(3)施工机械的使用状态是否运行良好，仪器、仪表是否进行检定或校准。(4)施工技术管理人员特别是质检员、安全员是否到岗到位，施工人员数量能否满足进度要求。(5)施工操作人员的技术水平、操作条件是否满足工艺操作要求，电工、电焊工等特殊工种操作人员是否持证上岗。(6)施工现场是否存在安全隐患，水土保持和环境保护措施是否落实到位。(7)已施工部位是否存在质量缺陷。6.2旁站监理工作要求(1)旁站监理的部位：焊缝检验、防腐检验、水压试验、支墩及闸阀井混凝土浇筑等。(2)旁站监理内容：对承包人的人员情况、主要施工设备及运转情况、主要材料使用及试验检测情况、施工工艺等，进行跟踪监

32、督检查。(3)旁站监理要点：焊缝的内部质量检验，防腐表面粗糙度、清洁度检测，支墩及闸阀井混凝土拌和质量、浇筑及养护，水压试验。(4)做好现场旁站监理值班记录，包括工程部位、施工日期和时间、天气情况、施工人员、设备运转、材料试验、检查与检测、问题处理等。6.3检测项目、标准和检测要求(1)对进场的钢材、焊接材料、防腐材料等材料的产品规格、数量、试验情况等进行检查验收，并核查相关材料的质量证明文件、外观质量及检测报告。(2)采用钢尺、钢板尺、垂球或激光指向仪、经纬仪、水准仪、全站仪等对始装节管口里程、始装节管口中心、钢管圆度及环缝对口径向错边量等管节安装工序主控项目进行检测,检测标准见表6。表6管

33、道安装质量检测标准单位：mm序号锦管内衽D始装节管口中心的允许偏差始装节管口中心始装节两端管口垂直度钢管圆度缝对口径向错边量D厚20且5.0不30（合格）；大4.0（优良）(合于4不格0大)(于1合5格%()优4L良10()且不不大大于于330(合优格良)；不大于1%,且不大于3（优良）20D5060不大于1O%（合格）不大于5%（优良）50608C不大于6（合格）不大6（优良）D80锈钢复合钢板焊缝任板厚不大于10%且不大于15（合格）不大于5%且不大于5（优良）（3）对焊缝裂纹、表面夹渣、咬边、表面气孔、未焊满等外观质量工序主控项目进行检查，其中裂纹不允许出现。对焊缝内部质量采取射线探伤、

34、超声波探伤、磁粉探伤、渗透探伤方式进行检验，检验标准见表7。表7焊缝内部质量检验标准检验项目合格标准优良标准射线探伤一类焊缝不低于II级，合格；二类焊缝不低于11级，合格一次合格率不低于90%超声波探伤一类焊缝不低于I级，合格；二类焊缝不低于II级，合格一次合格率不低于95%磁粉探伤一类、二类焊缝不低于11级，合格一次合格率不低于95%渗透探伤一类、二类焊缝不低于11级，合格一次合格率不低于95%(4)对钢管表面清除、钢管局部凹坑焊补等表面防腐蚀工序中的主控项目进行检查,检查标准见表8o表8钢管表面防腐蚀检查标准检查项目合格标准优良标准钢管表面清除管壁临时支撑割除，焊疤清除干净管壁临时支撑割除

35、焊疤清除干净并磨光钢管局部凹坑焊补凡凹坑深度大于板厚10%或大于2.Omm应焊补凡凹坑深度大于板厚10%或大于2.Omm应焊补并磨光(5)混凝土抗压试块每100m3取样1组。(6)管道回填压实度每单元工程每层每侧检测1组(每组3点)。压力钢管制造与安装单元工程各检测项目、标准和检测要求应符合水利工程压力钢管制造安装及验收规范(SL432-2008)和水利水电工程单元工程施工质量验收评定标准的相关规定。6.4跟踪检测和平行检测的数量和要求6.4.1跟踪检测1. )监理机构对钢管原材跟踪检测，检测频次不少于承包人检测数量的7%。2. )监理机构对水泥、骨料、混凝土试块进行跟踪检测，检测频次不少于

36、承包人检测数量的7%。3. )管道回填铺土厚度、压实度或相对密度跟踪检测频次不少于承包人检测数量的10%o4. )其他跟踪检测的项目和频次应符合监理合同约定。6. 4.2平行检测(1)对于水泥、砂石料及抗压试块，委托具有水利资质的检测单位进行平行检测，检测数量不少于承包人的3%,重要部位每种标号的试块至少取1组。(2)管道回填铺土厚度、压实度平行检测频次不少于承包人检测数量的5%。(3)其他平行检测的项目和频次应符合监理合同约定。7资料和质量评定工作要求7. 1资料整理工作要求(1)监理单位督促施工单位安排专人负责工程档案资料的管理工作，与工程施工同步收集、整理工程资料，三检记录、原始数据、施

37、工日志齐全、完整，与工程实际相符。原材料、施工设备、工序及单元工程报验及时，依据施工承包合同、设计文件、施工规范、质量评定标准及水利工程建设项目档案管理规定(水办(20211200号)等对工程资料进行整理、立卷、归档。(2)监理机构应及时收集和整理钢管制造、运输、安装等过程中形成的各种工程信息资料，按有关规定及监理合同约定，安排专人负责监理档案资料的管理工作。凡要求立卷归档的资料，应按照规定及时预立卷和归档，妥善保管。详见信息管理专业工作监理实施细则。7. 2质量评定工作要求(1)工序、单元工程质量评定。承包人按单元工程施工质量验收评定标准检验工序及单元工程质量，做好书面记录，在自检合格后，填

38、写水利水电工程施工质量验收评定表报监理人复核。监理人根据抽检资料复核单元(工序)工程质量等级。重要隐蔽单元工程及关键部位单元工程质量经承包人自评合格、监理单位抽检后，由项目法人、监理、设计、施工、工程运行管理等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。(2)分部工程质量评定。分部工程质量在承包人自评完成后，报监理单位复核，项目法人认定。分部工程验收的质量结论由项目法人报工程质量监督机构核备。(3)单位工程质量评定。单位工程质量在承包人自评完成后，监理单位复核单位工程质量等级，报项目法人认定，质量结论由项目法人报工程质量监督机构核定。8采用的表式清单8. 1水

39、利工程施工监理规范相关用表按照水利工程施工监理规范(SL288-2014)规定，压力钢管制造与安装工程施工单位、监理机构采用的表式清单见表9和表10。表9施工单位采用的表式清单序号表格名称表格类型表格编号1施工技术方案申报表CBOl承包。技案号2现场组织机构及主要人员报审表CB06承包机构号3原材料/中间产品进场报验单CB07承包O报验号4施工设备进场报验单CB08承包。设备号5施工放样报验单CBll承包。放样号序号表格名称表格类型表格编号7施工测量成果报验单CB13承包。测量号8分部工程开工申请表CB15承包分开工号9施工安全交底记录CB15附件1承包。安交号10施工技术交底记录CB15附件

40、2承包。技交号11混凝土浇筑开仓报审表CB17承包。开仓号12工序/单元工程施工质量报验单CB18承包。质报号13变更申请表CB24承包。变更号14施工进度计划调整申报表CB25承包。进调号15施工月报表（年月）CB34承包。月报号16验收申请报告CB35承包O验报号17报告单CB36承包报告号18回复单CB37承包。回复号19确认单CB38承包确认号表10监理机构采用的表式清单序号:/一万:/-表情编写-1JL03出S)夕于ZE21Jj5一隹理)ft号3IJ3LiS64J%JOSi9i现S与一5：盯cLilS打整改号6:UILS,2嘎拌E7IJ%IlhS：5fl/ZE8%XilSSZ9IJ2

41、3j隹理图核与10U2H/Z/一隹理,图发匚:11IJ3LJ2一隹理月刊与.12：JiL1236i一隹理美与_13IJJL)217i隹S巡和14J/2j8一隹理1斗行与-=z_I彩(Ot引Ff103=Z-(S不6lFf161=z_畲另8i量1!81E口?3()三_1FfiAIC=z_213(S不1fi91=Z-铝招(S不156：Zlf:Lr，/9118.2单元工程、分部工程、单位工程质量验收评定表按照水利水电工程单元工程施工质量验收评定标准-土石方工程(SL63L2012)附录A、水利水电工程单元工程施工质量验收评定标准-混凝土工程(SL632-2012)附录A、水利水电工程单元工程施工质量验

42、收评定标准-堤防工程(SL634-2012)附录A及水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程(SL635-2012)附录A,参考水利水电工程单元工程施工质量验收评定表及填表说明(2016年版)以及水利水电工程施工质量检验与评定规程(SL176-2007)的相关表格，采用土石方工程、混凝土工程、堤防工程及水工金属结构安装工程各工序、单元、分部及单位工程施工质量验收评定表(表11)。表11质量验收评定表序号表格名称表格类型表格编号1土方开挖单元工程施工质量验收评定表土石方工程SL631-2012填表说明表LI2表土及土质岸坡清理工序施工质量验收评定表土石方工程SL631-2012填表说明表L1.13软基或土质岸坡开挖工序施工质量验收评定表土石方工程SL631-2012填表说明表L1.24岩石地基开挖单元工程施工质量验收评定表土石方工程SL631-2012填表说明表L35岩石地基开挖工序施工质量验收评定表土石方工程SL631-2012填表说
